OpenStack之安装4网卡ubuntu

座机

　　

　　四个网卡：
　　网络1：物理机与虚拟机连接，为host-only类型，主要用来管理网络，它的dhcp off。
　　网络2：Open vSwitch占用网络，也是Host-only类型
　　网络3：OpenStack中有一些存储组件，这些存储组件会传递大量的数据，而这些数据传输最好单独使用一个网络进行传输（真实环境中也建议这样做），其类型也是Host-only
　　网络4：专门为了连接Internet网络，为NAT类型
　　

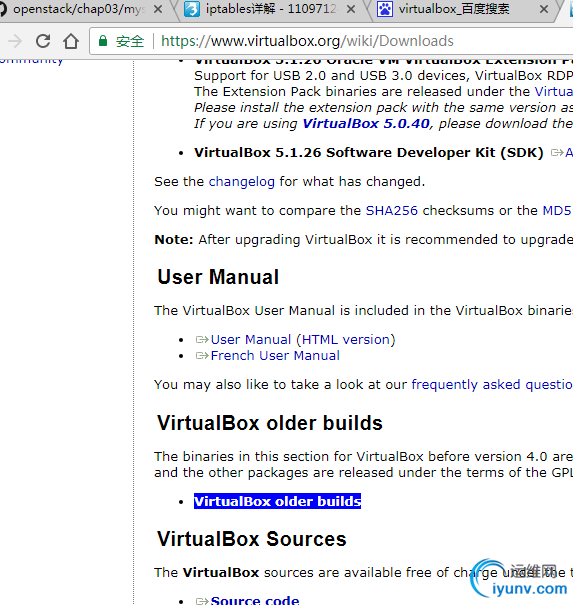

　　首先下载VirtualBox（与Vmware Workstation相比VitualBox更加轻便，且功能齐全），如下我选择的是比较稳定的order builds

　　

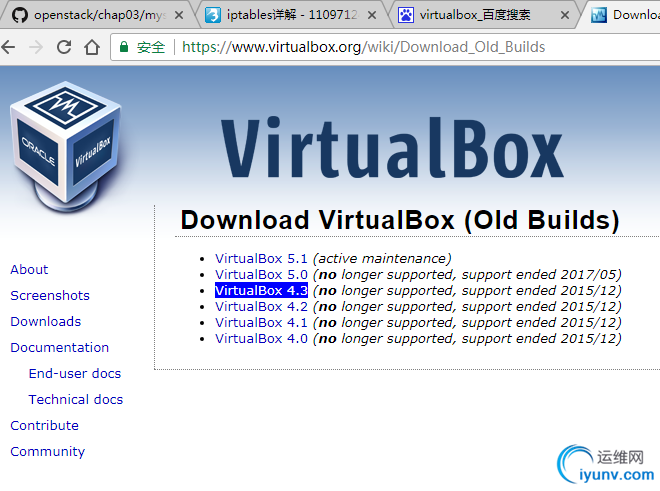

　　选择下载4.3
　　

　　

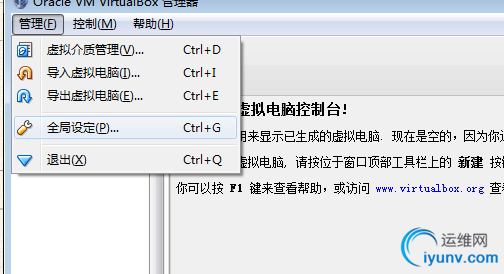

　　安装后点击管理—>全局设定

　　

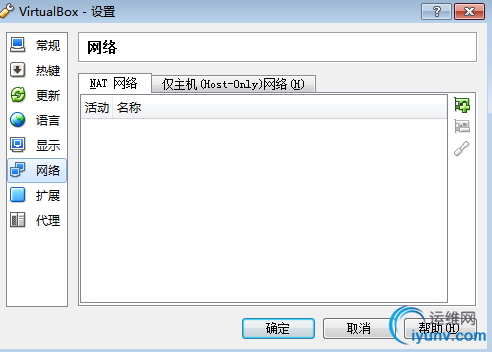

　　点击网络，添加网络

　　

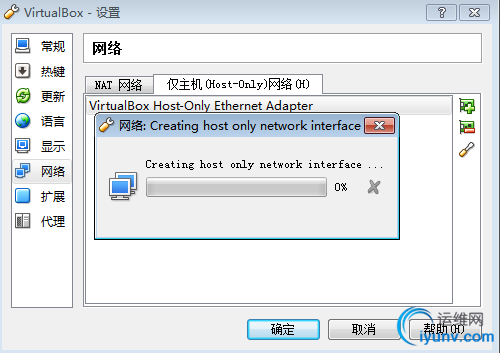

　　点击右边的+号

　　

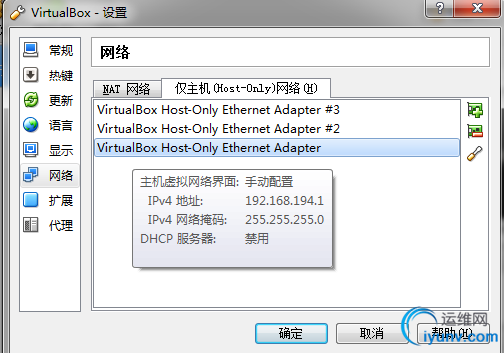

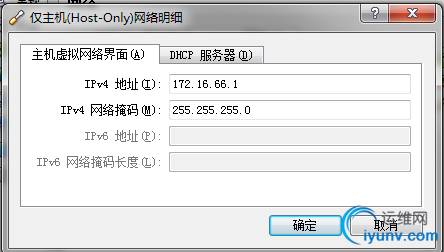

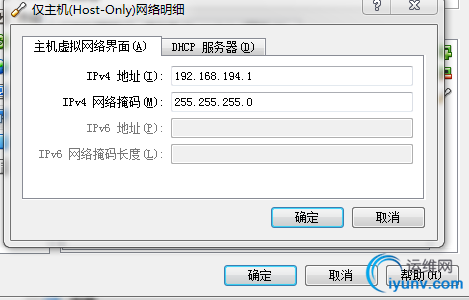

　　网络1

　　

　　

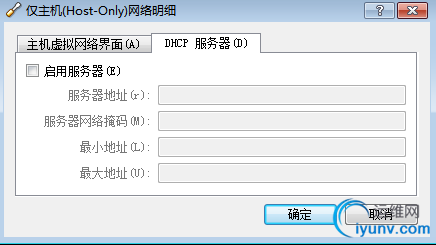

　　dhcp off

　　

　　

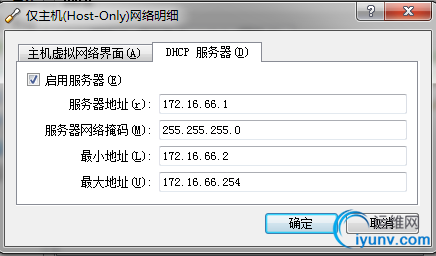

　　网络2

　　

　　

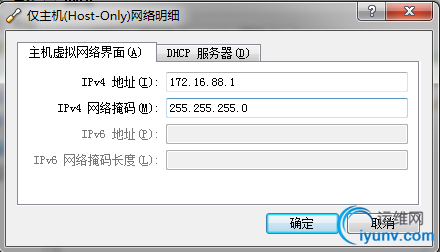

　　网络3
　　

　　

　　

　　

　　前面3个host-only网络添加完毕

　　

　　网络4（为NAT类型）

　　

　　

　　这是在windows的更改网络适配器中看到生成了3个host-only的网卡

　　

　　

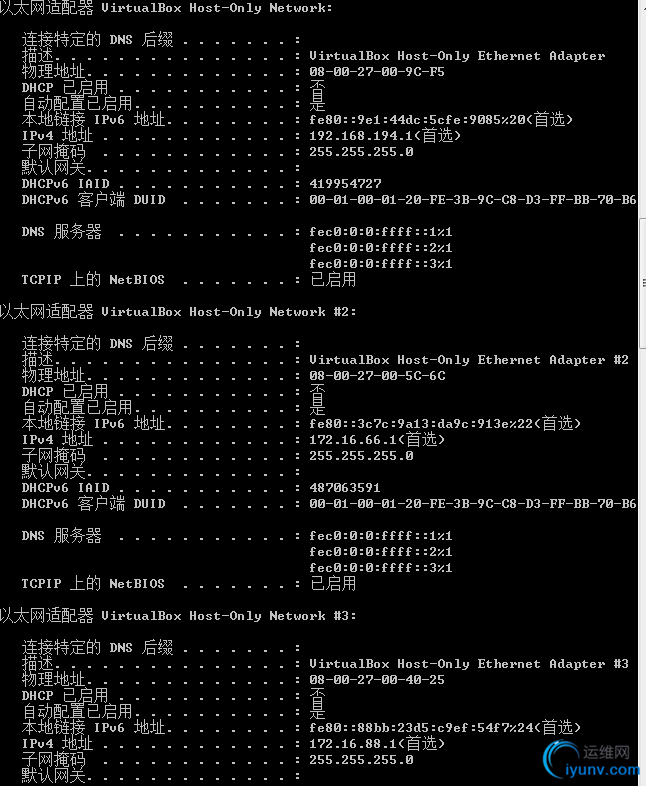

　　cmd -->ipconfig /all
　　注意一定要保证每个Host-only的IP是首选的

　　然后点击新建创建虚拟机

　　

　　

　　

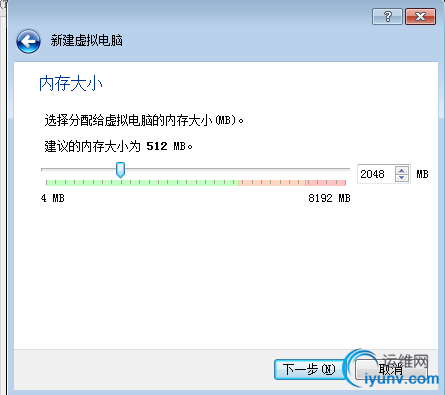

　　内存根据你的电脑配置设置

　　

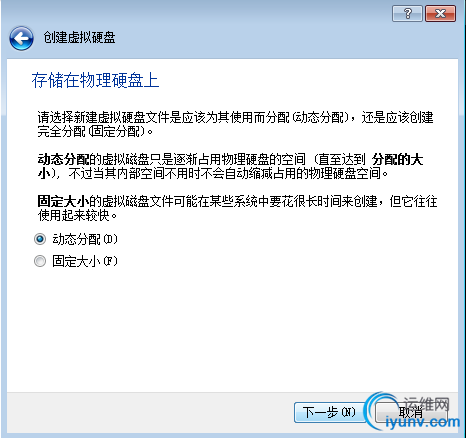

　　采用动态分配，则磁盘空间是用多少占多少

　　

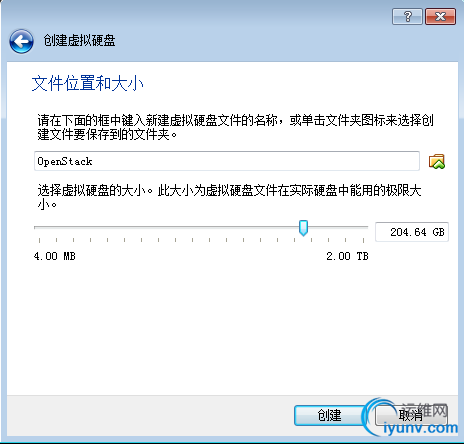

　　动态分配200G，则最多使用200G的空间

　　

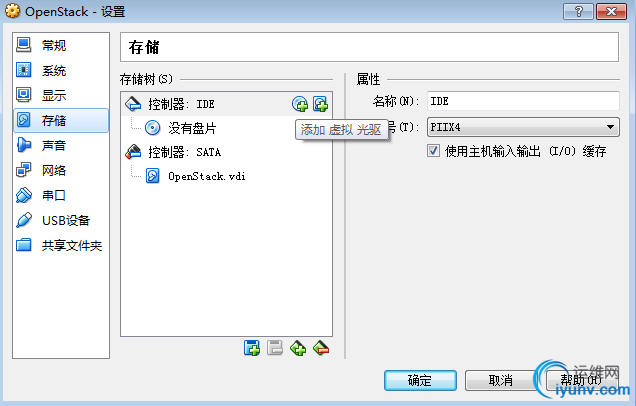

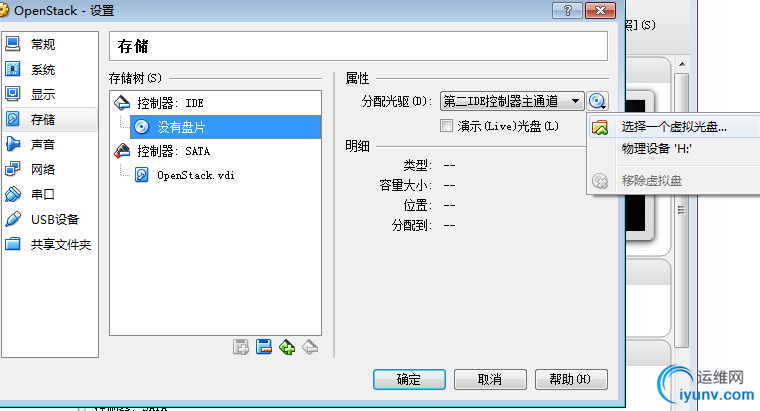

　　然后点击存储，添加虚拟光驱

　　

　　为虚拟光驱添加镜像（即你下载的iso系统安装镜像）

　　

　　选择ubuntu-14.04-server-amd64.iso镜像添加进虚拟光驱

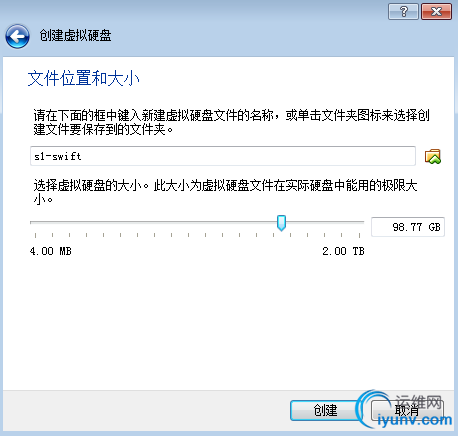

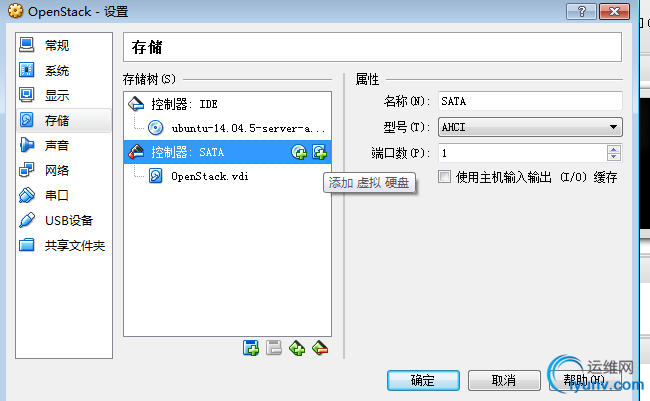

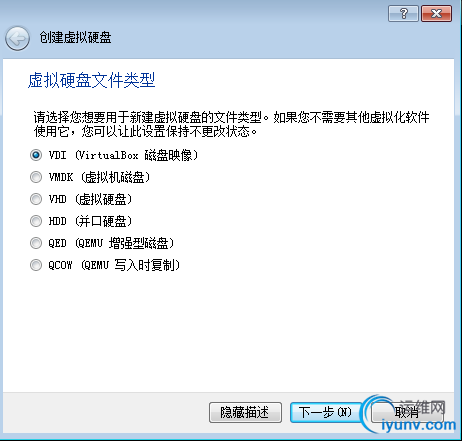

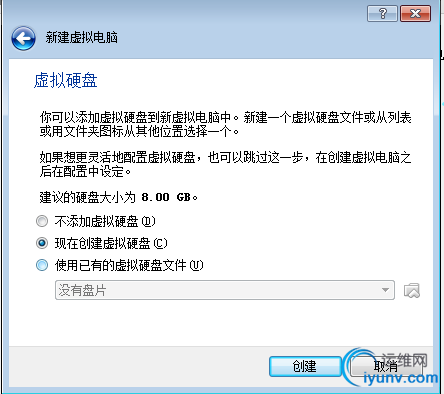

　　然后添加硬盘,选择创建一个新的

　　大小设置为100G也是动态分配的

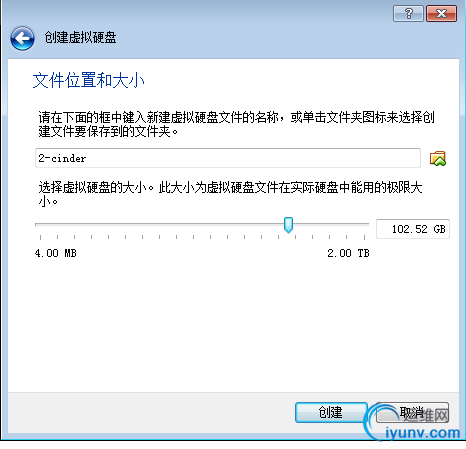

　　在添加一块100G的硬盘

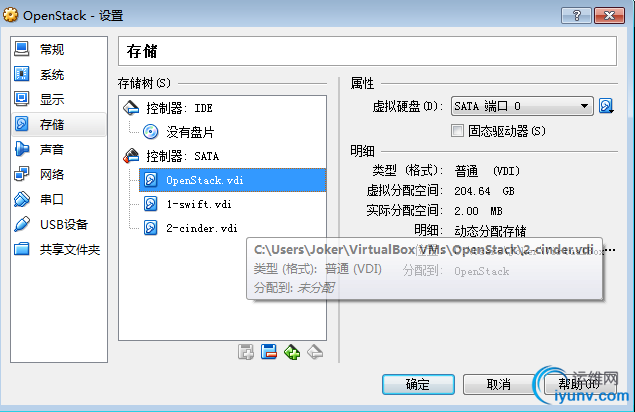

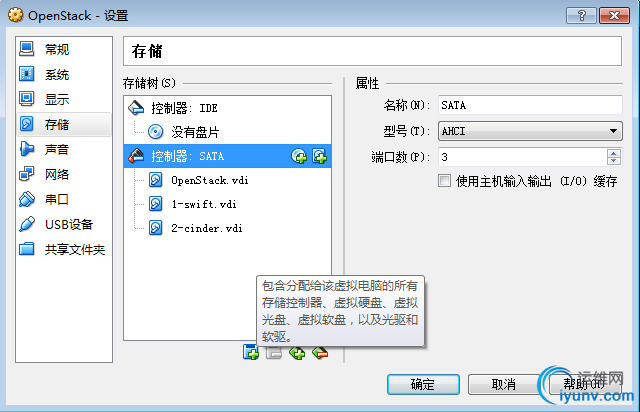

　　添加完毕，这是我们就有课三块硬盘

　　

　　这样磁盘添加完毕，下面设置网络

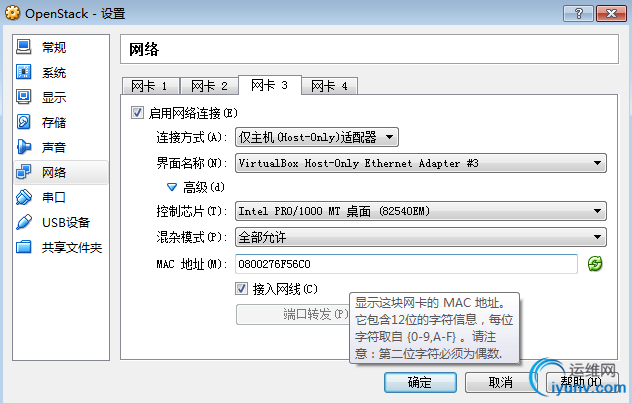

　　网卡1/2/3全部为host-only，选择不同的界面名称，并允许全部

　　

　　

　　

　　

　　

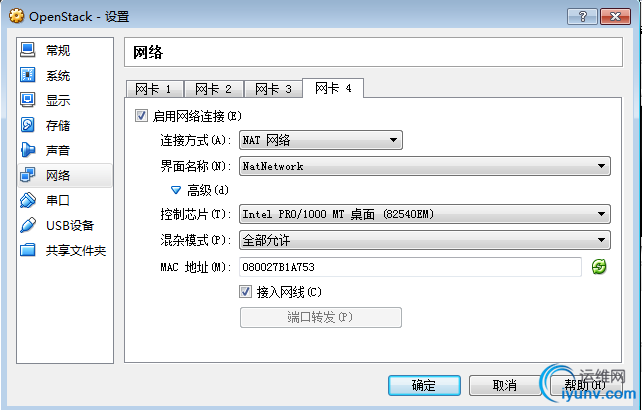

　　网卡3选择NAT网络，允许全部

　　

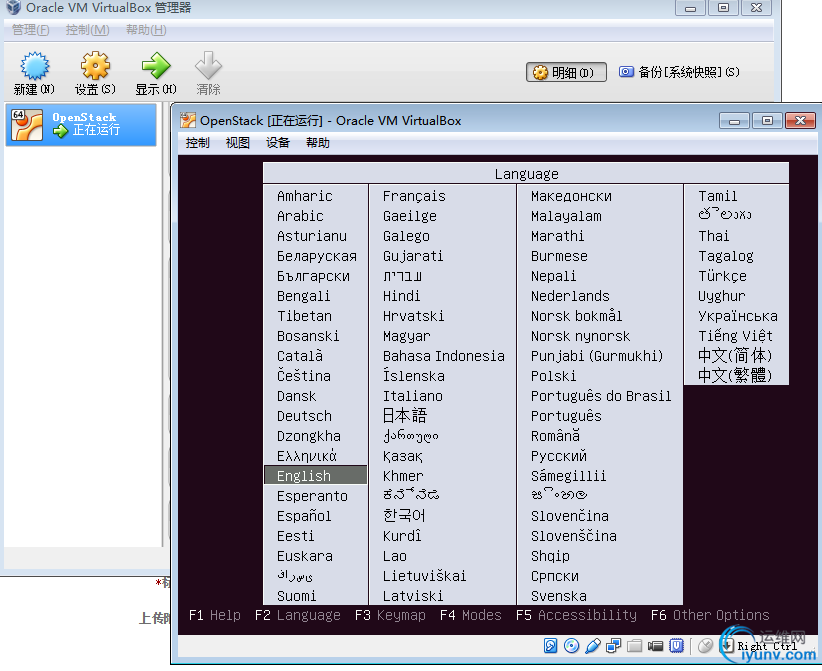

　　至此虚拟机的网络，存储设置完毕，下面启动虚拟机进行安装，前面的语言键盘这些直接选择 us 便可
　　

　　

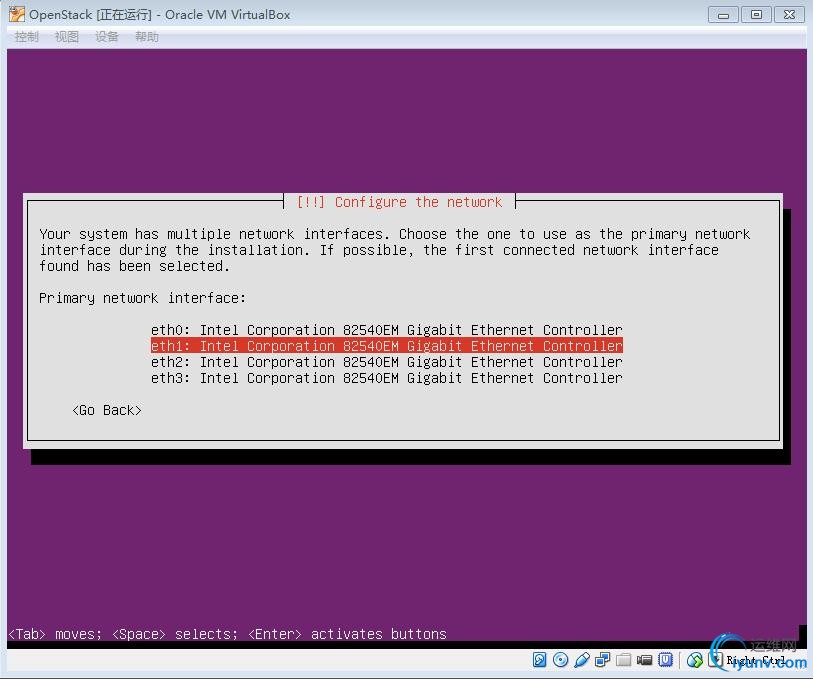

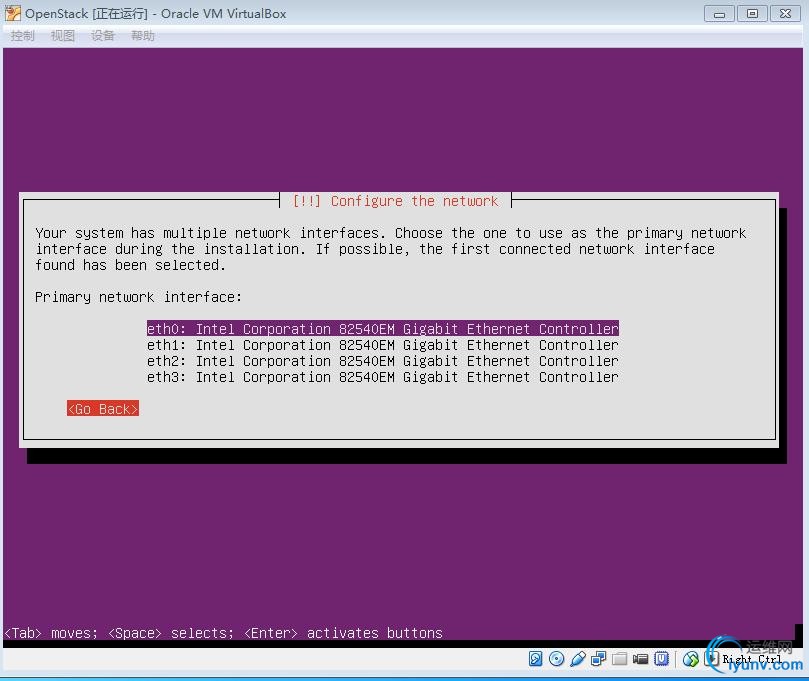

　　在这里选择第一个网卡

　　

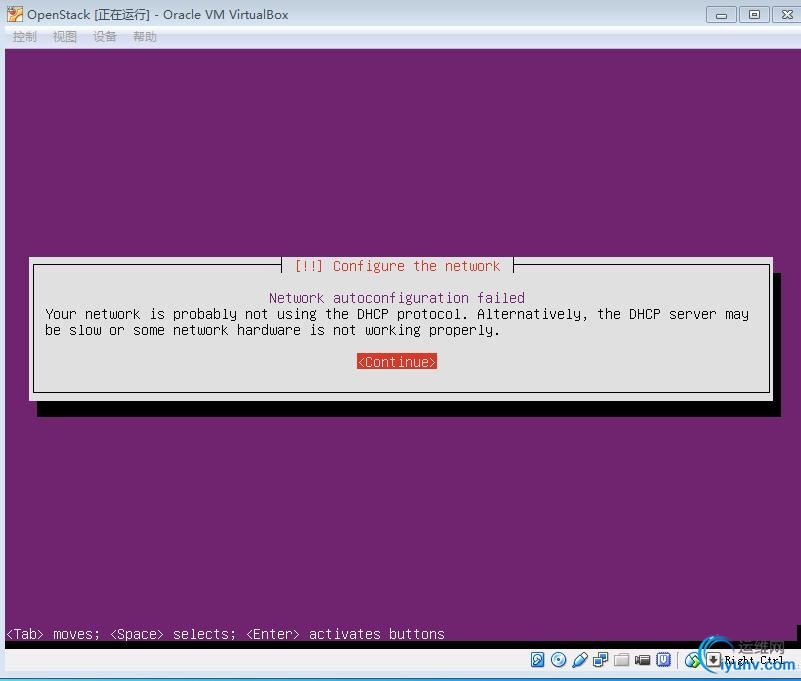

　　但是dhcp配置失败了（因为第一个网卡eth0的dhcp是off的），其实也可以继续安装，网络可以最后通过配置文件重新设置的。。。

　　

　　选择eth1安装

　　

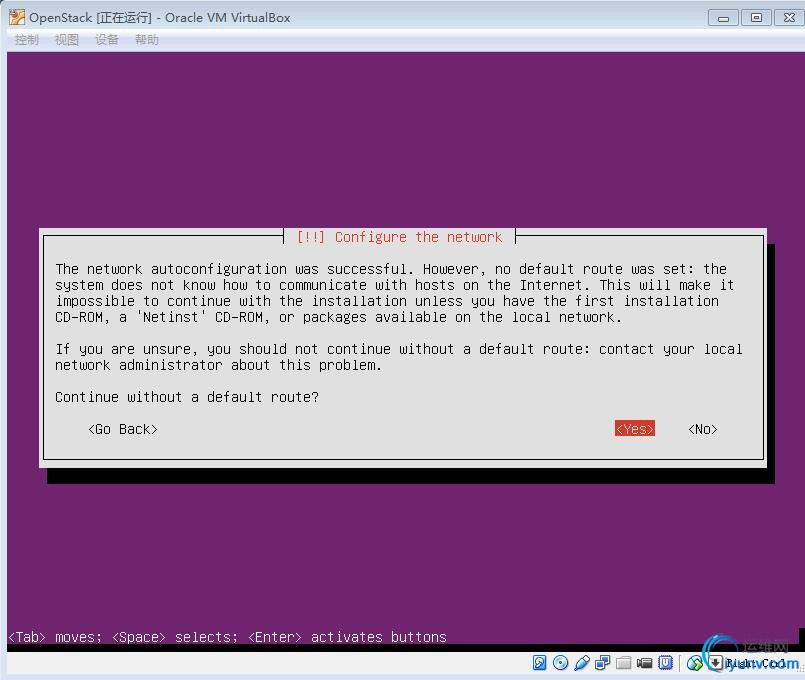

　　dhcp配置成功，但是提示说默认的路由没有设置这样连不上外网的，没关系，安装完可以改的

　　

　　跳过继续

　　

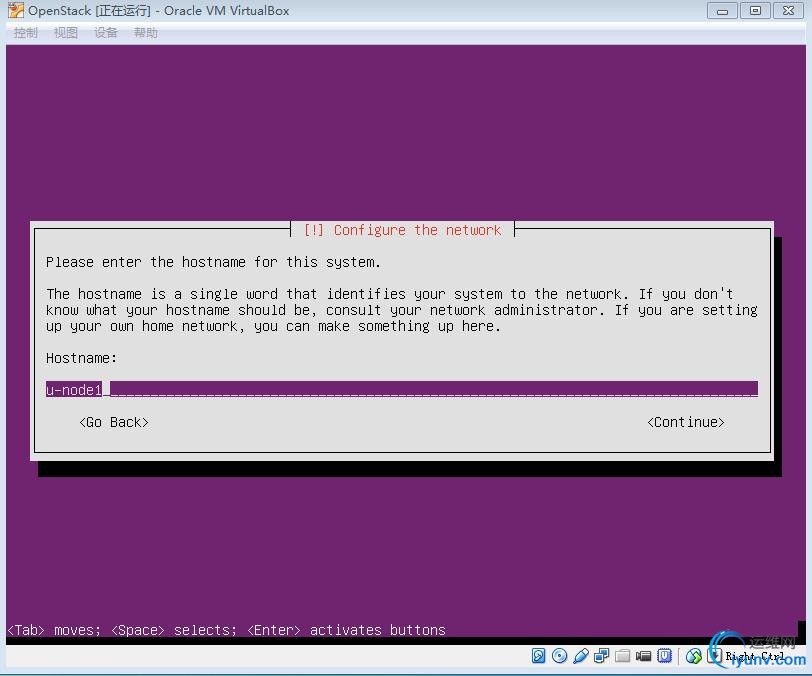

　　添加虚拟机主机名称

　　

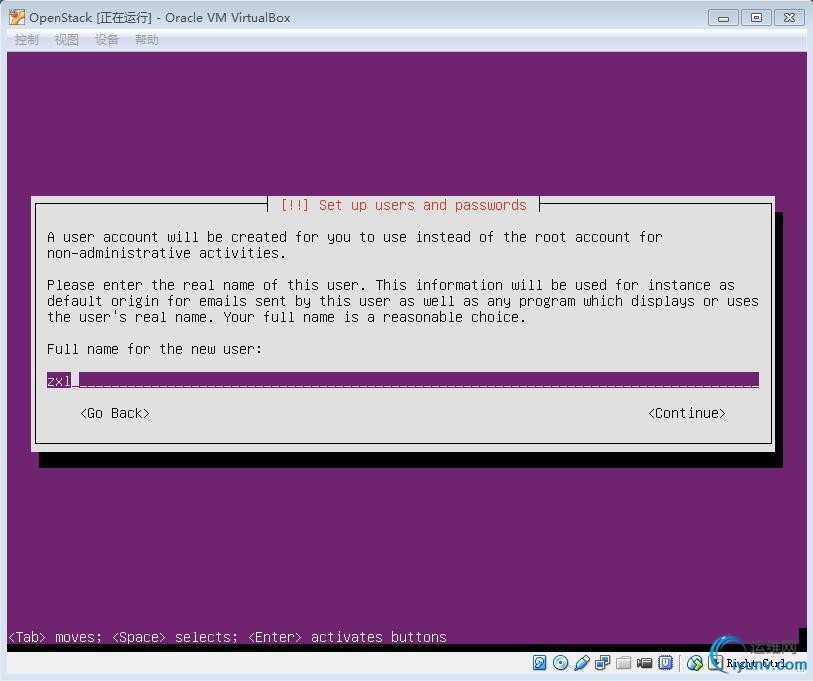

　　添加一个user

　　

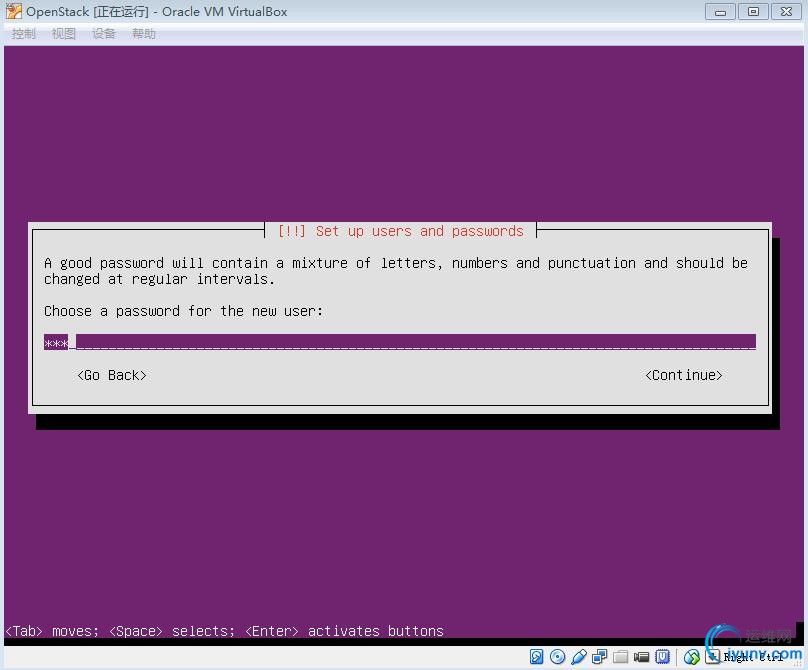

　　设置密码

　　

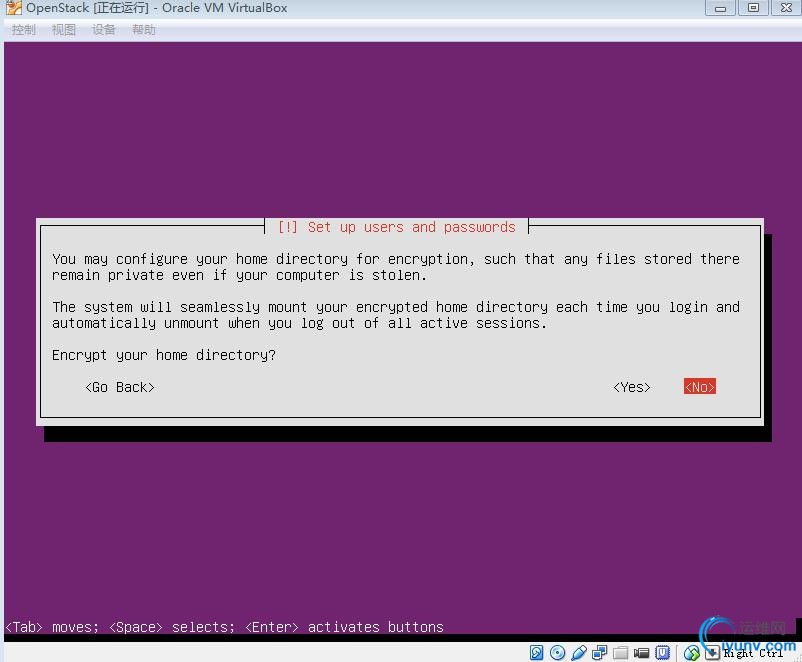

　　问是否加密你的home目录，选择no继续
　　

　　

　　分别为：使用整块磁盘，使用整块磁盘并配置LVM，使用整块磁盘并配置加密的LVM，手动分区
　　这里直接选择第一个继续

　　

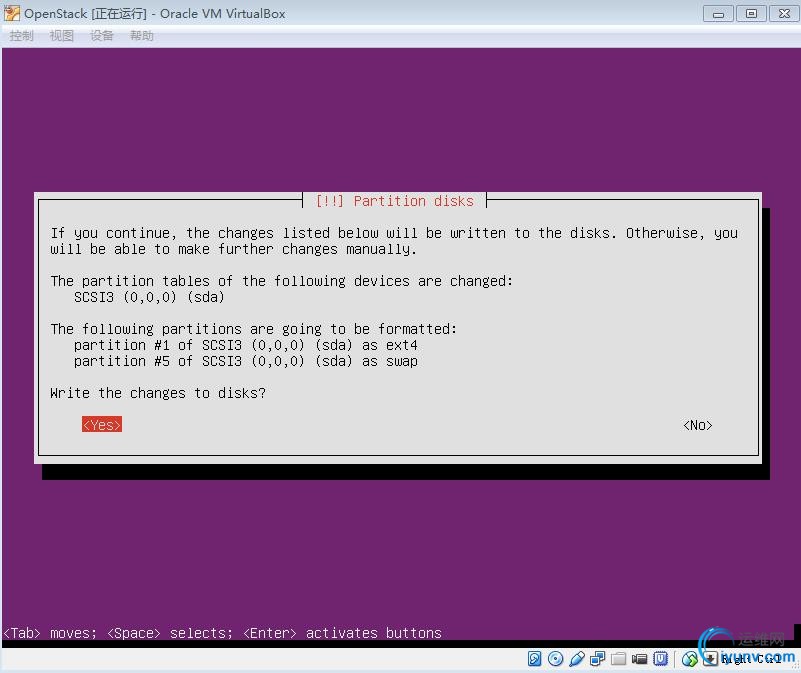

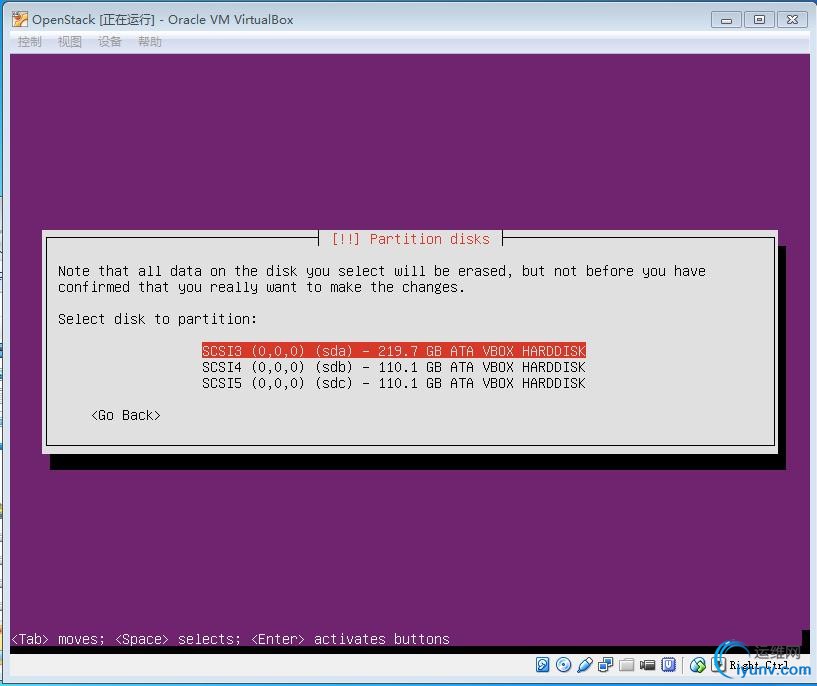

　　选择安装在第一块磁盘上即sda上

　　

　　

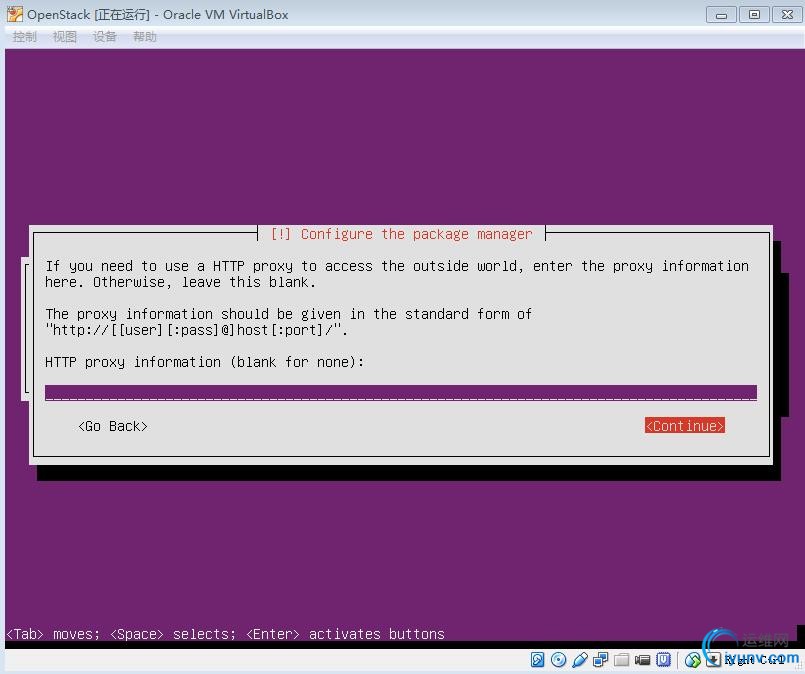

　　这里不需要提供代理，直接跳过
　　

　　

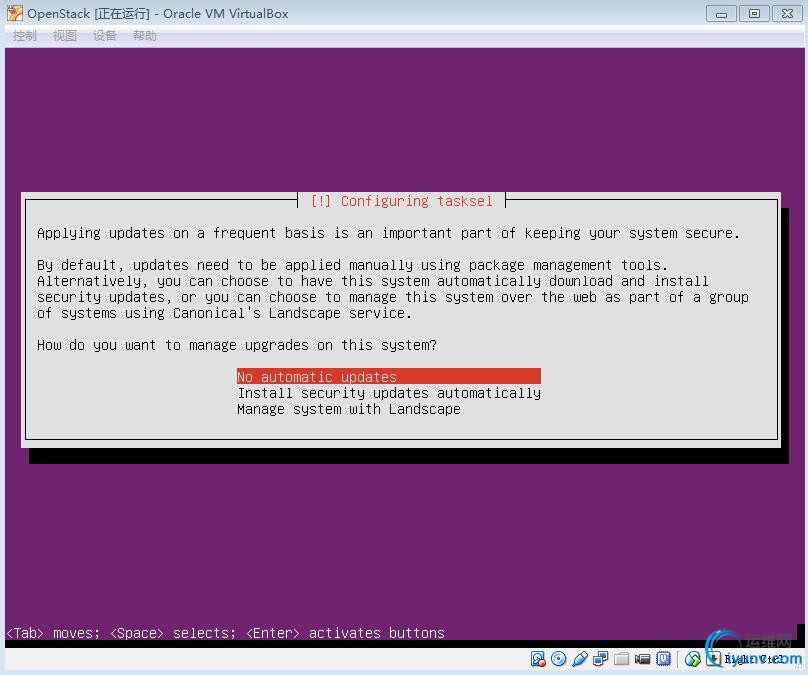

　　选不自动更新

　　

　　这里选择要安装的软件包，我们选择OpenSSH server 远程桌面软件包，其他包以后可以慢慢装

　　

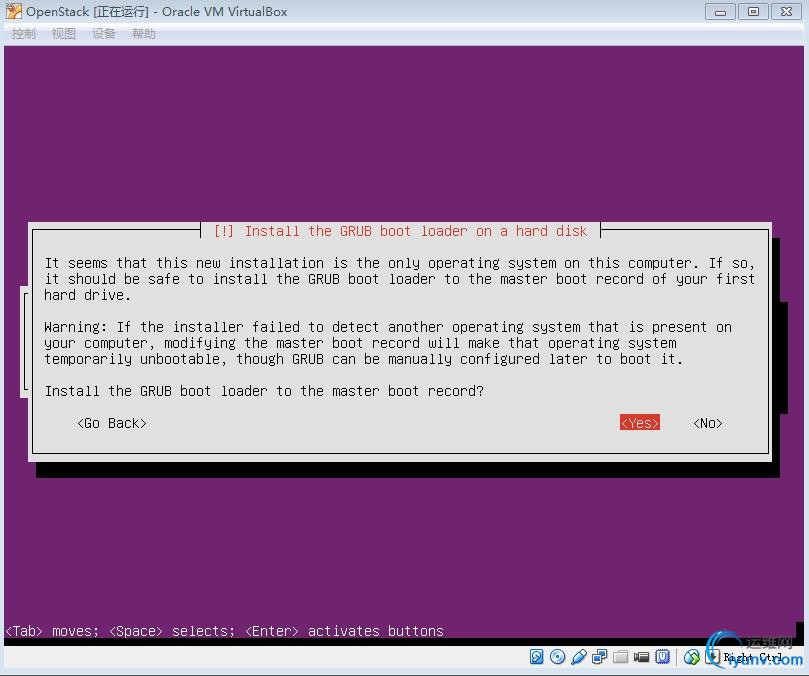

　　安装grub引导，装载程序的主引导记录

　　

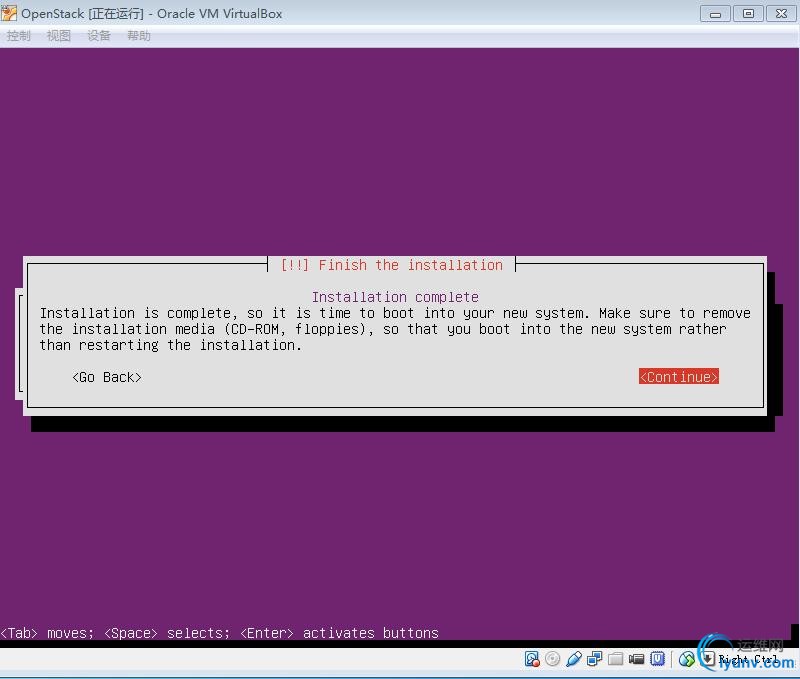

　　安装完成，选择继续则重启

　　

　　重启后配置网络
　　配置网络文件/etc/network/interfaces如下，eth0为static，eth1和eth2为dhcp，eth3为static

　　

　　注意eth0和eth3的静态IP尽量设置的大一些

　　然后保存退出，执行reboot重启系统
　　

　　

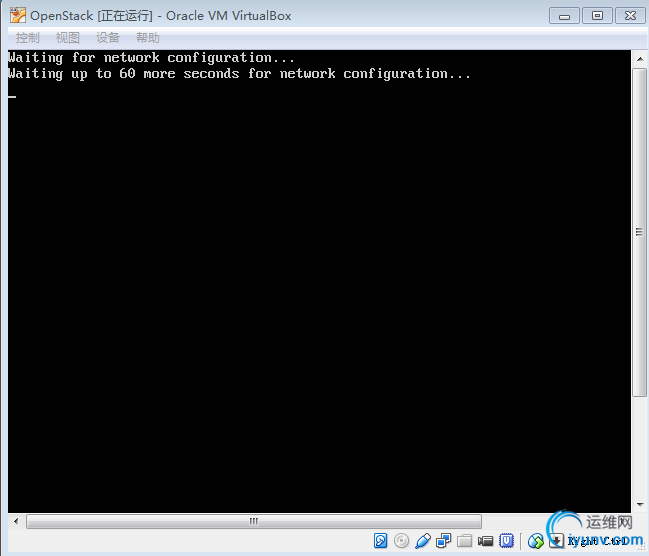

　　在重启的过程中因为要重新配置网络，所以可能会等超过60秒的时间，慢慢等哈(*^▽^*)
　　

　　

　　重启后登陆,用putty连接立马可以看到4个网卡配的IP
　　

　　192.168.194.180为eth0的IP

　　

　　我们通过putty远程连接eth0的地址登陆（eth0就是为了管理网络，连接物理机和虚拟机），从而控制虚拟机，以下为在putty中的操作


　　重启后登陆,立马可以看到4个网卡配的IP

　　

　　

　　（注意如果IP配置正确，仍然连接不上去，那么在本地登录，然后配置路由可连外网后，重新装一下openssh-server,刚才装机的时候可能忘了选择安装）
　　

　　

　　将默认路由改为 route add default gw 10.0.2.1 eth3，便可以通过eth3访问internet

　　

　　以下为4个网卡的详细信息

　　

　　

　　至此我们安装在VirtualBox中安装为学习OPenStack准备的虚拟机就安装成功了，其有4块不同作用的网卡，3块磁盘，且可以连接外网
　　

　　在进行远程连接是最好只使用eth0地址，虽然eth1和eth2地址也可以远程登录，但是这两个网卡是留给其他组件使用的。
eth1是给open vSwich使用的
eth2是保留给OpneStack的其他组价内使用的
　　

　　接下来配置apt-get源，刚安装玩apt源为ubuntu在美国的源，替换为中国的，这样装程序快啊！
　　root@u-node1:~# vim /etc/apt/sources.list

　　

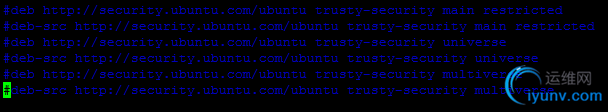

　　注释掉与security相关的，因为每次update要花许多时间

　　添加国内的sohu源。。。aliyun，163也可以
　　

　　

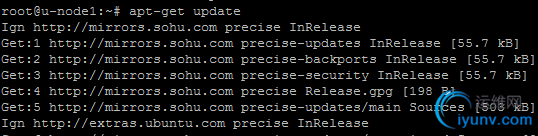

　　执行update

　　

　　

　　配置网络中遇到的问题：
　　刚开始我在设置VirtualBox Host-Only Ethernet Adapter #2 和 VirtualBox Host-Only Ethernet Adapter #3的IP的IP时，设置的IP分别为192.168.60.1和192.168.61.1，即分别向eth1和eth2两个网卡dhcp自动分发192.168.60.2-192.168.60.254和192.168..61.2.-192.168.61.254网段的IP,即这两个网卡既是eth1和eth2的网关也是它们的DHCP-Server地址
　　

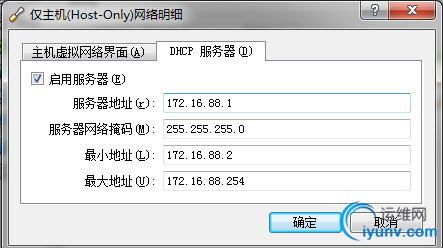

　　但是这样设置后在创建或者重新启动虚拟机时，会立马弹出窗口提示windows检测IP与某台主机的冲突（注意这可不是你安装的其他的虚拟机，而是你所处环境的整个局域网中有人的IP和你冲突，这是本人在换了VirtualBox Host-Only Ethernet Adapter #2 和 VirtualBox Host-Only Ethernet Adapter #3的IP不下20次后得出的结论，各种不同网段的私有IP网段都设置了，实在找不到不冲突的，最后万幸，在公司的配置中找到了172.16.66.1和172.16.88.1网段可以使用，而本实验就是在公司成功配置的基础上做的。
　　

　　但是此时本人在家里配置时就没这么幸运了，仍然没有解决IP冲突，最后只能把VirtualBox Host-Only Ethernet Adapter #2 和 VirtualBox Host-Only Ethernet Adapter #3的IP的Dhcp off掉，让它只做eth1和eth2的网关，并在开启虚拟机后在/etc/network/interfaces中静态配置这两个网卡的IP(家里的局域网IP看来被占光了。。毕竟做dhcp需要分配的是一整个网段的IP，而不只是获得一个单个IP。
　　

　　当你配置的Host-only网卡在cmd中运行ipconfig /all由刚开始的下图

　　突然变成这样时，那说明IP冲突了，首选IP是windows给你重新配置的微软自己的网段169.254.0.0的IP，而原有的Ip成了复制！ 这样你的虚拟机的eth1和eth2是ping不同自己的网关的

　　

　　本来想尝试能不能关闭windows的ip自动配置，在网上也搜了主要是下面的类似方法：
　　

　　解决自动配置ipv4的方法（win7系统）：
　　以管理员身份运行cmd.exe
　　输入：netsh winsock reset catalog 按回车
　　输入：netsh int ip reset reset.log 按回车
　　重新启动
　　然后填写ip地址、子网掩码、网关，确定即可
　　

　　然而并没有什么卵用，设置好后重新启动，配好Ip后，一启动虚拟机，又要为eth1和eth2重新分配ip,还是会冲突，还是会自动配置；还有一种是在控制面板中直接关闭windows的dhcp服务，但一想这要是关了肯定连上网都是问题，所以实在解决不了先设置为静态吧，估计没人比我背^_^。
　　

　　感受就是VirtualBox确实比Vmware Workstation使用起来简单，小巧，装个系统从配置到安装完10分钟搞定^_^
　　

　　本次实验结束，下次将直接进行OpenStack的组件安装
　　截了这么多图。。累。。。
