Redhat5.8 64位LVS实例环境讲解【一】

shuijingping

　　
更多内容请访问我的个人网站【Linux札记】

一、服务器环境

1、拓扑图

OS：Redhat 5.8 64位系统

LVS-Master : 192.168.19.60

LVS-Backup : 192.168.19.61

LVS-VIP : 192.168.19.65

Realserver-1 : 192.168.19.62 (Apache)

Realserver-2 : 192.168.19.63 (Nginx)

Realserver-2 : 192.168.19.64 (IIS)

2、安装LVS依赖软件

[root@xunbang_master ~]# yum install -y gcc gcc-c++ make openssl-devel kernel-devel

注:系统采用最少化方法安装

所有服务器关闭Selinux

[root@xunbang_master ~]# vim /etc/sysconfig/selinux
# This file controls the state of SELinux on the system.
# SELINUX= can take one of these three values:
#       enforcing - SELinux security policy is enforced.
#       permissive - SELinux prints warnings instead of enforcing.
#       disabled - SELinux is fully disabled.
SELINUX=disabled
# SELINUXTYPE= type of policy in use. Possible values are:
#       targeted - Only targeted network daemons are protected.
#       strict - Full SELinux protection.
SELINUXTYPE=targeted

　　

把SELINUX=disabled保存，然后重启服务器即可。

二、安装ipvsadm

1、建立编译时必须的一个软链接

[root@xunbang_master ~]# ln -s /usr/src/kernels/2.6.18-308.el5-x86_64/ /usr/src/linux

(这里如果找不到以上内核目录，是因为kernerl-devel没有装，先去安装上就有了)

[root@xunbang_master ~]# ll /usr/src/linux

2、下载 ipvsadm

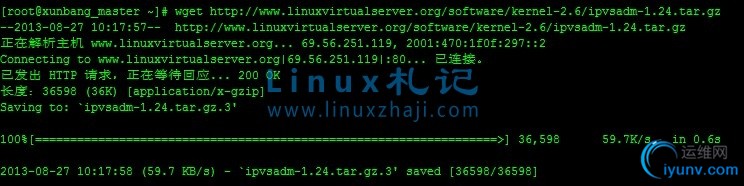

[root@xunbang_master ~]# wget http://www.linuxvirtualserver.org/software/kernel-2.6/ipvsadm-1.24.tar.gz

3、解压缩

[root@xunbang_master ~]# tar -zxvf ipvsadm-1.24.tar.gz
[root@xunbang_master ~]# cd ipvsadm-1.24

4、编译安装

[root@xunbang_master ipvsadm-1.24]# make && make install

5、确认安装成功

[root@xunbang_master ipvsadm-1.24]# whereis ipvsadm

1	[root@xunbang_master ipvsadm-1.24]# ipvsadm --version

三、安装keepalived

1、下载keepalived

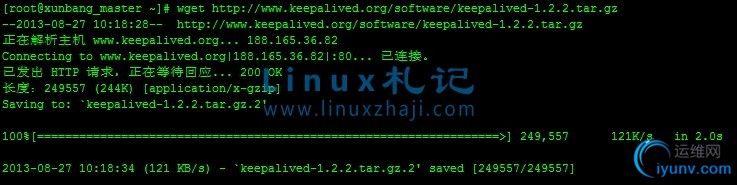

[root@xunbang_master ~]# wget http://www.keepalived.org/software/keepalived-1.2.2.tar.gz

　　2、解压keepalived


[root@xunbang_master ~]# tar -zxvf keepalived-1.2.2.tar.gz
[root@xunbang_master ~]# cd keepalived-1.2.2
[root@xunbang_master keepalived-1.2.2]# ./configure

(注意这个步骤要看到以上字样才是正常的)

　　

3、安装

[root@xunbang_master keepalived-1.2.2]# make && make install

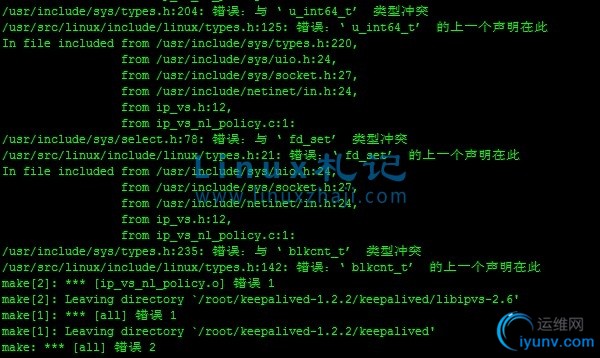

如果报错，如图所示这样

注意：

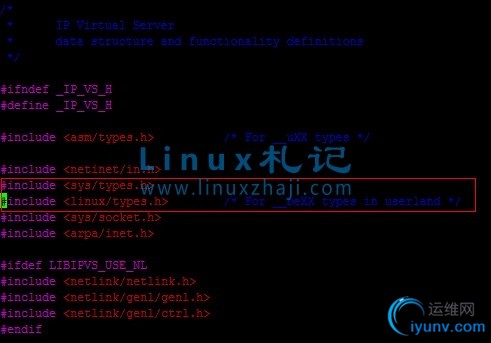

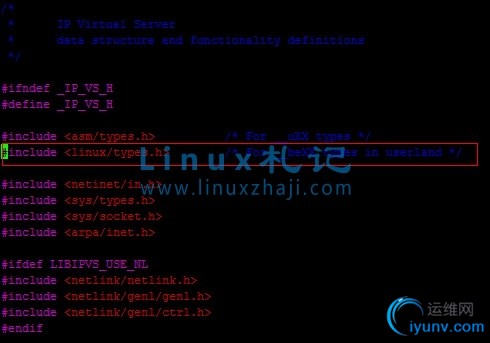

把#include linux/types.h /* For __beXX types in userland */

移到#include sys/types.h 这行的下面

再编译就可以通过了。(这个可能是keepalived版本问题)

[root@xunbang_master keepalived-1.2.2]# vim keepalived/libipvs-2.6/ip_vs.h

　　

4. 配置

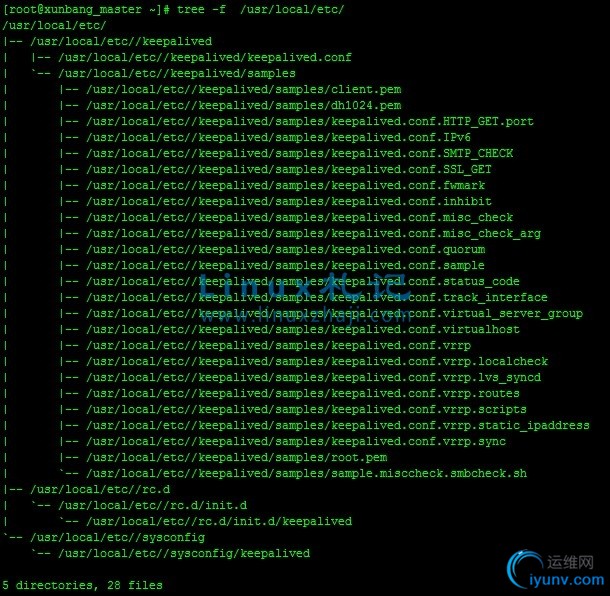

先看下有没有文件

[root@xunbang_master ~]# cp /usr/local/etc/rc.d/init.d/keepalived /etc/rc.d/init.d/
[root@xunbang_master ~]# cp /usr/local/etc/sysconfig/keepalived /etc/sysconfig/
[root@xunbang_master ~]# mkdir /etc/keepalived
[root@xunbang_master ~]# cp /usr/local/etc/keepalived/keepalived.conf /etc/keepalived/
[root@xunbang_master ~]# cp /usr/local/sbin/keepalived /usr/sbin/
[root@xunbang_master ~]# chkconfig  keepalived on

[root@xunbang_master ~]# service keepalived restart

查看keepalived进程在不在

　　5、从 keepalived跟主keepalived服务器同样的安装方法，唯一不同的就是keepalived.conf配置文件不同。

　　四、keepalived.conf配置文件解释

　　1、keepalived.conf主配置文件内容


! Configuration File for keepalived
global_defs {
notification_email {
790028862@qq.com #表示发送通知邮件时邮件源地址是谁
}
notification_email_from 790028862@qq.com
smtp_server 127.0.0.1 #表示发送email时使用的smtp服务器地址，这里可以用本地的sendmail来实现
# smtp_connect_timeout 30 #连接smtp连接超时时间
router_id LVS_DEVEL
}
vrrp_instance VI_1 {
state MASTER  # 备份LB将MASTER改为BACKUP
interface eth0 #实例绑定的网卡，因为在配置虚拟IP的时候必须是在已有的网卡上添加的
virtual_router_id 51  #这里设置VRID，这里非常重要，相同的VRID为一个组，他将决定多播的MAC地址
priority 100 # 优先级,备份LB值改为比这个值小
advert_int 1 #检查间隔，默认为1秒
authentication { #这里设置认证
auth_type PASS #认证方式，可以是PASS或AH两种认证方式
auth_pass 1111 #认证密码
}
virtual_ipaddress {
192.168.19.65 # 多个VIP换行写
}
}
virtual_server 192.168.19.65 80 {
delay_loop 6  #每隔6秒查询realserver状态
lb_algo wlc # LVS 算法
lb_kind DR  # LVS模式 DR是直接路由
persistence_timeout 60 #同一IP连接60秒内分配到同一台realserver
protocol TCP #TCP协议检测realserver状态
real_server 192.168.19.62 80 {
weight 3 #权重
TCP_CHECK {
connect_timeout 10 #10秒无响应超时
nb_get_retry 3 #重连次数
delay_before_retry 3 #重连间隔
connect_port 80 #监控检查的端口
}
}
real_server 192.168.19.63 80 {
weight 3
TCP_CHECK {
connect_timeout 10
nb_get_retry 3
delay_before_retry 3
connect_port 80
}
}
real_server 192.168.19.64 80 {
weight 3
TCP_CHECK {
connect_timeout 10
nb_get_retry 3
delay_before_retry 3
connect_port 80
}
}
}

2、keepalived.conf从配置文件内容

! Configuration File for keepalived
global_defs {
notification_email {
790028862@qq.com
}
notification_email_from 790028862@qq.com
smtp_server 127.0.0.1
# smtp_connect_timeout 30
router_id LVS_DEVEL
}
vrrp_instance VI_1 {
state BACKUP
interface eth0
virtual_router_id 51
priority 90
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
192.168.19.65
}
}
virtual_server 192.168.19.65 80 {
delay_loop 6
lb_algo wlc
lb_kind DR
persistence_timeout 60
protocol TCP
real_server 192.168.19.62 80 {
weight 3
TCP_CHECK {
connect_timeout 10
nb_get_retry 3
delay_before_retry 3
connect_port 80
}
}
real_server 192.168.19.63 80 {
weight 3
TCP_CHECK {
connect_timeout 10
nb_get_retry 3
delay_before_retry 3
connect_port 80
}
}
real_server 192.168.19.64 80 {
weight 3
TCP_CHECK {
connect_timeout 10
nb_get_retry 3
delay_before_retry 3
connect_port 80
}
}
}

到此主从LVS配置完成，下一篇讲物理机的配置（也就是real_server）
