linux学习——管道

生活如麻

　　这篇文章简单介绍一下操作系统中的管道，并主要解决以下两个问题：
　　1、管道的内部实现
　　2、管道的容量？
　　管道是操作系统中，不同进程之间进行通信的方式。
　　根据通信的进程之间的关系，管道分为匿名管道和非匿名管道
　　其中，匿名管道只能用于有“血缘关系”的进程之间进行通信，而命名管道则可以用于任意两进程的通信
　　此外，管道是单向的，所以2个管道就可以实现进程之间的双向通信
　　管道的实现原理：
　　我们知道，进程之间的数据是私有的，即使是父子进程，也是如此，所以，要想让2个进程共享某个数据，我们可以在指定的路径下创建一个文件，然后其中一个进程将要传输的数据写入这个文件，另一个进程读取这个文件的信息，就可以实现进程之间的通信了，当然，考虑到效率，这一切通常是不可能发生在磁盘上的。
　　此外，由于一些机制，管道提供“流式”服务，对具体一次写入多少数据，一次读取多少数据，都不需要严格的规定
　　在Linux下，管道的实现没有使用专门的数据结构，而是借助了文件系统的file结构和VFS的索引节点inode。

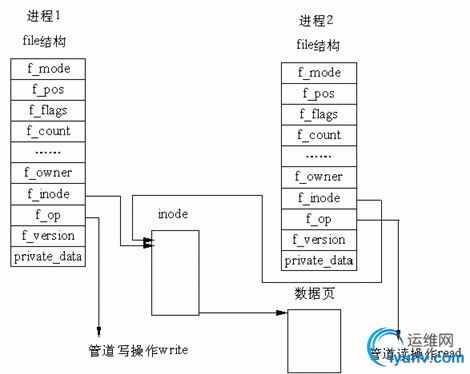

　　通过两个file结构指向同一个临时的VFS索引节点，而这个VFS索引节点又指向一个物理页面而实现的。
　　如下图：

　　上图中有两个file数据结构，但他们定义文件操作例程地址是不同的，其中一个是向管道中写入数据的例程地址，另一个是从管道中读取数据d例程地址。
　　这样，用户程序系统调用仍然是通常的文件操作，而内核却利用这种抽象机制实现了管道这一特殊的操作。
//inode结点信息结构
struct inode {
...
    struct pipe_inode_info  *i_pipe;
...
};
//管道缓冲区个数
#define PIPE_BUFFERS (16)
//管道缓存区对象结构
struct pipe_buffer {
    struct page *page; //管道缓冲区页框的描述符地址
    unsigned int offset, len; //页框内有效数据的当前位置，和有效数据的长度
    struct pipe_buf_operations *ops; //管道缓存区方法表的地址
};
//管道信息结构
struct pipe_inode_info {
    wait_queue_head_t wait; //管道等待队列
    unsigned int nrbufs, curbuf; //包含待读数据的缓冲区数和包含待读数据的第一个缓冲区的索引
    struct pipe_buffer bufs[PIPE_BUFFERS]; //管道缓冲区描述符数组
    struct page *tmp_page; //高速缓存区页框指针
    unsigned int start;  //当前管道缓存区读的位置
    unsigned int readers; //读进程的标志，或编号
    unsigned int writers; //写进程的标志，或编号
    unsigned int waiting_writers; //在等待队列中睡眠的写进程的个数
    unsigned int r_counter; //与readers类似，但当等待写入FIFO的进程是使用
    unsigned int w_counter; //与writers类似，但当等待写入FIFO的进程时使用
    struct fasync_struct *fasync_readers; //用于通过信号进行的异步I/O通知
    struct fasync_struct *fasync_writers; //用于通过信号的异步I/O通知
};　　至于上文提到的VFS对象，在linux2.6以后的版本中，把这些对象组织成pipfs特殊文件系统以加速它们的处理
　　管道的容量：
　　如果管道被写满了，这时候写端就不会向管道再继续写入数据了
　　那么管道的容量具体是多大呢？
实际使用中，还有两个概念对理解管道至关重要。一个是管道容量。另一个是管道操作原子性。
管道容量有限。如果管道满，阻塞方式下write操作会阻塞，非阻塞方式下会返回失败。不同的系统有不同的管道容量限制。应用模块不应该依赖特定 的容量限制，正确的设计是：一旦数据到达进程应尽快消费数据，避免写进程长时间阻塞。从linux 2.6.11版本开始，管道容量是65536字节。
POSIX 1-2001规定向管道写小于PIPE_BUF字节长度的数据时原子操作；写超过PIPE_BUF字节长度的数据不是原子操作。Linux上PIPE_BUF是4096字节，更细致的描述：
1、阻塞方式，n<=PIPE_BUF(n为写入的字节数，下同)：写操作是原子操作，如果pipe空间不足则阻塞。
2、非阻塞方式，n<=PIPE_BUF：写操作是原子操作，如果pipe空间不足，则失败，errno设置为EAGAIN。
3、阻塞方式，n>PIPE_BUF：写操作不是原子操作，写入的数据可能与其他进程写入的交叉排列，写操作阻塞直到所有数据写完。
4、非阻塞方式，n>PIPE_BUF：写操作不是原子操作，如果pipe空间不足，则失败，errno设置为EAGAIN。写入的数据可能与其他进程写入的数据交叉排列。同时实际写入可能小于n(部分写入)；调用者应该检查write实际写入的长度。三个概念：
1、页缓冲区大小：4K
2、总缓冲区大小：64K
1、<4K的数据立即发送，以页为单位
2、>4K的数据，将会分成多个页的数据，分批发送。
函数 write要么阻塞，要么成功（copy全部数据到内核缓冲区，不存在只copy部分数据的情况），异常换回-1　　参考：
　　http://www.cppblog.com/aaxron/archive/2014/03/24/206312.aspx
　　（linux管道容量的测试）
　　http://blog.sina.com.cn/s/blog_629b701e0100zrk3.html
　　（linux管道的实现机制）
