HSRP热备份路由和STP生成树PVST+负载均衡的实验过程

jhegw

通过配置HSRP热备份路由以及STP生成树的PVST+来实现负载均衡和冗余链路的实验。

在此说一下无论什么样的实验，什么都可以乱思路不能乱。每完成一部分最好是进行一下配置的查看是否正确。如果到最后再排错会很麻烦。

下面是我的配置思路希望能帮到大家。

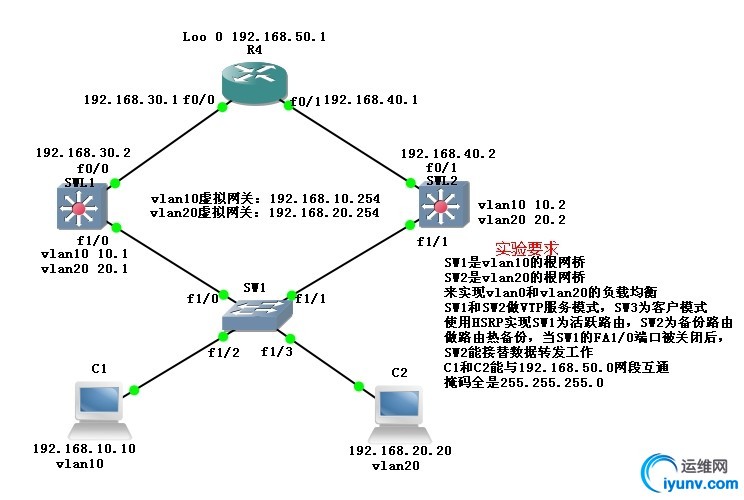

拓扑连接图如下所示：子网掩码全是/24位。

实验步骤：配置思路是从配置接口到各种配置服务

步骤一、做R4的IP地址配置和静态路由和loopback（模拟外网）

步骤二、做SW1的FA1/0和FA1/1 中继链路

步骤三、做SWL1的FA1/0和SWL2的FA1/1中继链路

步骤四、在SWL1上做VTP服务模式，并添加vlan10和vlan20

步骤五、SWL2也做服务模式SW1做客户模式（不进行添加vlan）

步骤六、把SW1的FA1/2加入vlan10和FA1/3加入vlan20

步骤七、在SWL1上做vlan10的根网桥vlan20的备份网桥

        并且配置FA0/0的IP地址

步骤八、在SWL2上做vlan20的根网桥vlan10的备份网桥

        并且配置FA0/1的IP地址

步骤九、在SWL1配置vlan10的虚拟IP地址和HSRP10号组的虚

        拟网关地址，并作为10号组活跃路由器。配置vlan20的虚

        拟IP地址和虚拟网关地址，并作为 20号组的备份路由器

步骤十、在SWL2 配置vlan10虚拟IP地址和HSRP10号组的虚拟

        网关地址，并作为10号组备份路由器。配置vlan20的虚拟

        IP地址和虚拟网关地址，并作为20号组的活跃路由器

步骤十一、给两个路由器各配一条到达外网的默认路由。

步骤十二、在VPCS上配置两台PC机IP地址和网关地址，并进行

         验证试验。把端口shutdown关闭然后在no shutdown

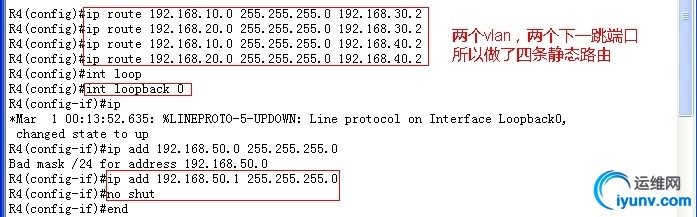

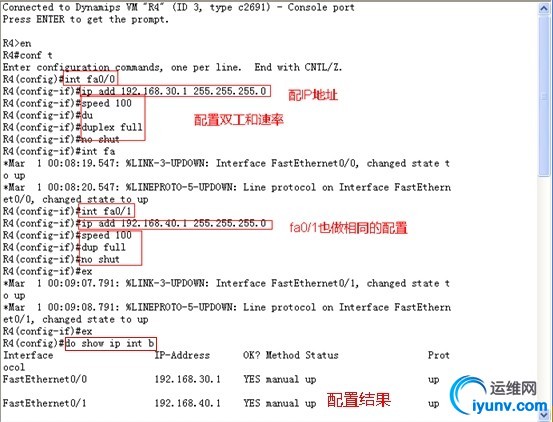

具体截图步骤一、做R4的IP地址配置和静态路由和loopback地址

步骤二、做SW1的FA1/0和FA1/1 中继链路

步骤三、做SWL2的FA1/1中继链路，SWL1的FA1/0端口也要做中继链路（跟SWL2做一样的配置只是端口不一样，就不再罗嗦了。

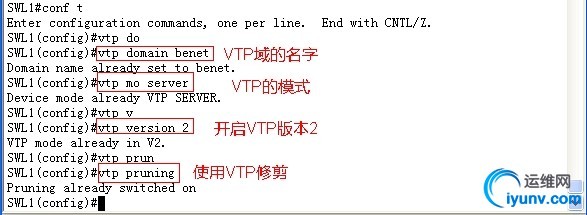

步骤四、在SWL1上做VTP服务模式，并添加vlan10和vlan20

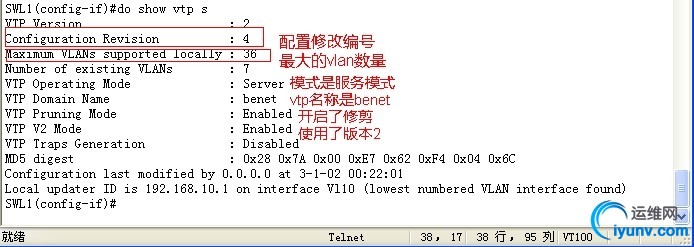

这是配置完之后的查看结果，所有的查看功能都可以用于排错。

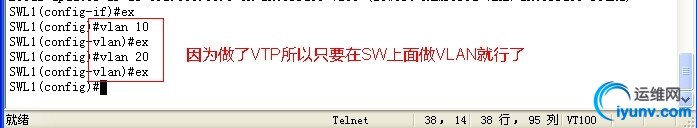

在SWL1上面配置vlan信息。

步骤五、SWL2也做VTP服务模式SW1做客户模式（都不添加vlan）

可以看到，在没有配置vlan的情况下SW1也已经通过VTP学习到了vlan信息

步骤六、把SW1的FA1/2加入vlan10和FA1/3加入vlan20

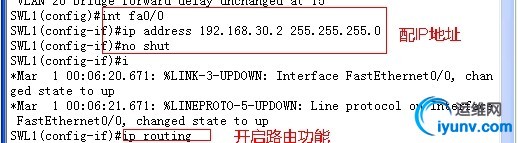

步骤七、在SWL1上做vlan10的根网桥vlan20的备份网桥以便提供STP负载均衡。并且配置FA0/0的IP地址

步骤八、在SWL2上做vlan20的根网桥vlan10的备份网桥，并且配置FA0/1的IP地址。

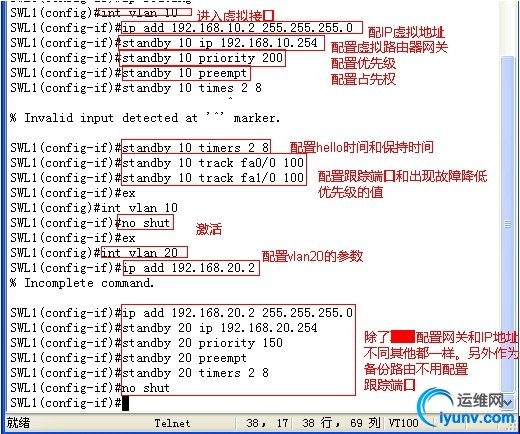

步骤九、在SWL1配置vlan10的虚拟IP地址和HSRP 10号组的虚拟网关地址，并作为10号组活跃路由器。配置vlan20的虚拟IP地址和虚拟网关地址，并作为 20号组的备份路由器

步骤十、在SWL2上配置vlan10虚拟IP地址和HSRP10号组的虚拟网关地址，并作为10号组备份路由器。配置vlan20的虚拟IP地址和虚拟网关地址，并作为20号组的活跃路由器

步骤十一、给两个三层交换机各配一条到达外网的默认路由。

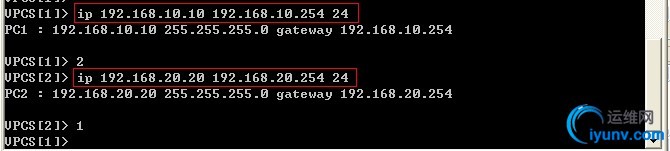

步骤十二、在VPCS上配置两台PC机IP地址和网关地址

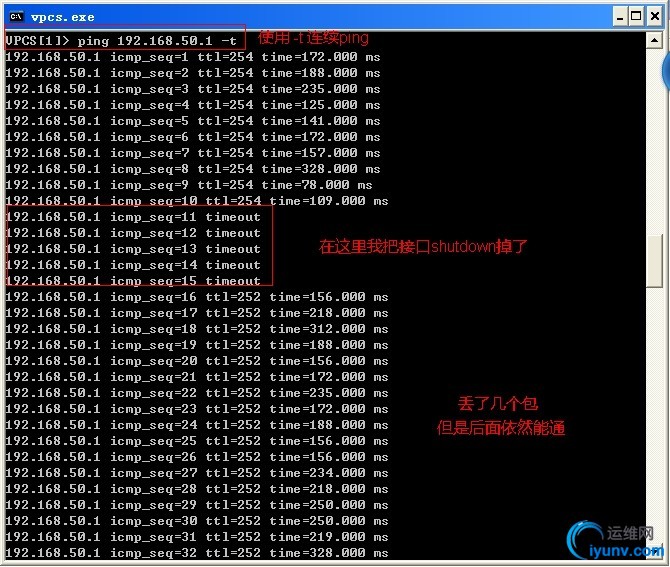

在PC1上使用“-t”连续ping 192.168.50.1，然后把端口shutdown掉结果如下

再次使用PC2  ping外网IP进行测试

说明：HSRP的冗余链路已经做成功了。

注意STP生成树的阻塞端口不能跟HSRP组的冗余链路起冲突。也就是STP生成树阻塞的端口不能是HSRP活跃路由相关的端口。

最后经验总结：在配置完成之后，用VPCS进行ping命令测试的时候会有延迟存在（这可能跟计算机配置有关系），建议最后进行ping测试时多等几个包。有时甚至会丢20~40个包。

另外：如果中途把VPCS关掉的话，就需要重新配置PC机的地址。

最后如果实在找不到原因就把所有连线的端口no shutdown开启一下！谢谢大家！

附件免费下载地址百度云附件：HSRP冗余和STP负载均衡.doc
