Docker可视化界面（Consul+Shipyard+Swarm+Service Discover

xuyaxiu

　　前面一篇说到了Docker管理工具-Swarm部署记录，基于这个环境，下面记录下Docker可视化界面部署过程：
1）下载相关镜像
manager-node节点（10.10.172.201）
[root@manager-node ~]# docker pull progrium/consul
[root@manager-node ~]# docker pull rethinkdb
[root@manager-node ~]# docker pull shipyard/shipyard
[root@manager-node ~]# docker pull gliderlabs/registrator
node1和node2节点上
[root@node1 ~]# docker pull progrium/consul
[root@node1 ~]# docker pull gliderlabs/registrator
2）启动consul
manager-node节点（10.10.172.201）
[root@manager-node ~]# docker run -d -p 8300:8300 -p 8301:8301 -p 8301:8301/udp -p 8302:8302 -p 8302:8302/udp -p 8400:8400 -p 8500:8500 -p 8600:53 -p 8600:53/udp -h manager-node --restart=always --name=consul progrium/consul -server -bootstrap -ui-dir=/ui -advertise 10.10.172.201 -client 0.0.0.0
----------------------------------------------------------------------------------------------
解释下各个参数:
-d         容器在后台运行, detached mode
--restart=always  重启模式, always 表示永远
-p 8400:8400      映射 consul的 rpc 端口8400
-p 8500:8500      映射到公共 IP 这样方便我们使用 UI 界面.
-p 8600:53/udp    绑定udp 端口53(默认 DNS端口)在 docker0 bridge 地址上.
-advertise 10.10.172.201   服务对外公布的 IP, 这里特意设置为10.10.172.201, 否则 service 会显示为内部的容器的 IP 地址, 这样就访问不到了.
-client 0.0.0.0 consul    监听的地址.
删除consule命令（下面命令中的"consul"是启动consul命令中的--name后面的设置名）
# docker rm -f consul
----------------------------------------------------------------------------------------------
node1节点（10.10.172.202）
[root@node1 ~]# docker run -d --restart=always -p 8300:8300 -p 8301:8301 -p 8301:8301/udp -p 8302:8302 -p 8302:8302/udp -p 8400:8400 -p 8500:8500 -h node1 --name=consul progrium/consul -server  -join 10.10.172.201 -advertise 10.10.172.202 -client 0.0.0.0
node2节点（10.10.172.203）
[root@node2 ~]# docker run -d --restart=always -p 8300:8300 -p 8301:8301 -p 8301:8301/udp -p 8302:8302 -p 8302:8302/udp -p 8400:8400 -p 8500:8500 -h node2 --name=consul progrium/consul -server  -join 10.10.172.201 -advertise 10.10.172.203 -client 0.0.0.0
3）安装Swarm+Shipyard
manager-node节点（10.10.172.201）
[root@manager-node ~]# docker run -d --restart=always --name shipyard-rethinkdb rethinkdb
[root@manager-node ~]# docker run -d -p 3375:3375 --restart=always --name shipyard-swarm-manager swarm:latest manage --host tcp://0.0.0.0:3375 consul://10.10.172.201:8500
node1节点（10.10.172.202）
[root@node1 ~]# docker run -d --restart=always --name shipyard-swarm-agent swarm:latest join --addr 10.10.172.202:2375 consul://10.10.172.201:8500
node2节点（10.10.172.203）
[root@node2 ~]# docker run -d --restart=always --name shipyard-swarm-agent swarm:latest join --addr 10.10.172.203:2375 consul://10.10.172.201:8500
接着再回到manager-node节点上如下操作
[root@manager-node web]# docker run -d --restart=always --name shipyard-controller --link shipyard-rethinkdb:rethinkdb --link shipyard-swarm-manager:swarm -p 8080:8080 shipyard/shipyard:latest    server -d tcp://swarm:3375
然后就可以在浏览器访问10.10.172.201这台机器的8080端口, 就能看到shipyard的登录页面拉, 默认账户是 admin, 密码shipyard.

[root@manager-node ~]# docker service create --replicas 5 --network ngx_net --name my-test -p 80:80 nginx
biuilenu8kmpptammif2i4k6w
[root@manager-node ~]# docker service ls
ID            NAME     REPLICAS  IMAGE  COMMAND
biuilenu8kmp  my-test  0/5       nginx
[root@manager-node ~]# docker service ps my-test
ID                         NAME       IMAGE  NODE          DESIRED STATE  CURRENT STATE             ERROR
4ir66nukuzg99vqkb5i2oc25v  my-test.1  nginx  manager-node  Running        Preparing 10 seconds ago
66yrmx9sx1tjkunh5zbj25mks  my-test.2  nginx  node1         Running        Preparing 10 seconds ago
0tkleq70qrpdybrqc46zshv4u  my-test.3  nginx  node2         Running        Preparing 9 seconds ago
83azzwshy4vyr4fe28pq7s27t  my-test.4  nginx  node2         Running        Preparing 9 seconds ago
11sthowpu7fwiqat8rhcswg7h  my-test.5  nginx  manager-node  Running        Preparing 10 seconds ago

4）registrator状态获取
manager-node节点（10.10.172.201）
[root@manager-node ~]# docker run -d --restart=always --name=registrator --net=host -v /var/run/docker.sock:/tmp/docker.sock gliderlabs/registrator -ip 10.10.172.201 consul://10.10.172.201:8500
node1节点（10.10.172.202）
[root@node1 ~]# docker run -d --restart=always --name=registrator --net=host -v /var/run/docker.sock:/tmp/docker.sock gliderlabs/registrator -ip 10.10.172.202 consul://10.10.172.202:8500
node2节点（10.10.172.203）
[root@node2 ~]# docker run -d --restart=always --name=registrator --net=host -v /var/run/docker.sock:/tmp/docker.sock gliderlabs/registrator -ip 10.10.172.203 consul://10.10.172.203:8500
参数解释:
-v /var/run/docker.sock:/tmp/docker.sock     映射docker的socket到container中的对应位置, 这样 registration 就能监控有哪些服务启动了.

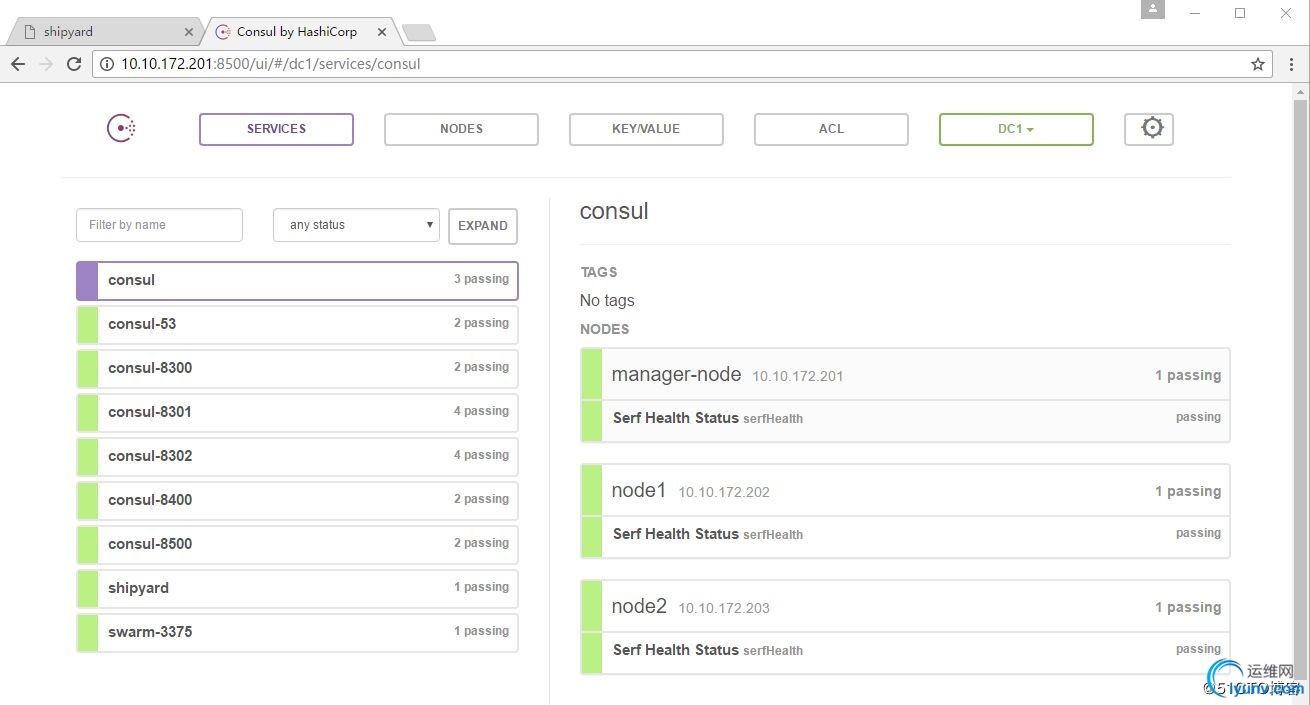

consul://localhost:8500 consul 绑定到本地的 consul 接口上　　打开http://10.10.172.201:8500，访问consul服务
