Weave 网络结构分析

chinaab

上一节我们安装并创建了 Weave 网络，本节将部署容器并分析网络结构。

在 host1 中运行容器 bbox1：
eval $(weave env)
docker run --name bbox1 -itd busybox


首先执行 eval $(weave env) 很重要，其作用是将后续的 docker 命令发给 weave proxy 处理。如果要恢复之前的环境，可执行 eval $(weave env --restore)。
查看一下当前容器 bbox1 的网络配置：

bbox1 有两个网络接口 eth0 和 ethwe，其中 eth0 连接的是默认 bridge 网络，即网桥 docker0。

现在我们重点分析 ethwe。从命名和分配的 IP 10.32.0.1/12 可以猜测 ethwe 与 weave 相关，ethwe@if77 告诉我们与 ethwe 对应的是编号 77 的 interface。从 host1 的 ip link 命令输出中找到该 interface：

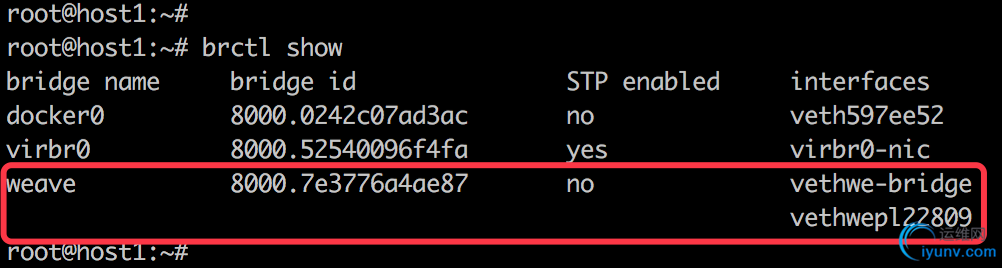

vethwepl22809 与 ethwe 是一对 veth pair，而且 vethwepl22809 挂在 host1 的 Linux bridge weave 上。

除了 vethwepl22809，weave 上还挂了一个 vethwe-bridge，这是什么？让我们更深入的分析一下，查看 ip -d link 输出：

这里出现了多个新 interface：
① vethwe-bridge 与 vethwe-datapath 是 veth pair。
② vethwe-datapath 的父设备（master）是 datapath。
③ datapath 是一个 openvswitch。
④ vxlan-6784 是 vxlan interface，其 master 也是 datapath，weave 主机间是通过 VxLAN 通信的。
host1 的网络结构如下图所示：

weave 网络包含两个虚拟交换机：Linux bridge weave 和 Open vSwitch datapath，veth pair vethwe-bridge 和 vethwe-datapath 将二者连接在一起。weave 和 datapath 分工不同，weave 负责将容器接入 weave 网络，datapath 负责在主机间 VxLAN 隧道中并收发数据。
再运行一个容器 bbox2。
docker run --name bbox2 -itd busybox

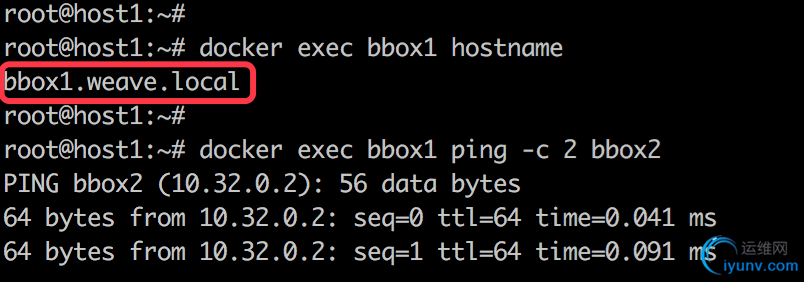

weave DNS 为容器创建了默认域名 weave.local，bbox1 能够直接通过 hostname 与 bbox2 通信。

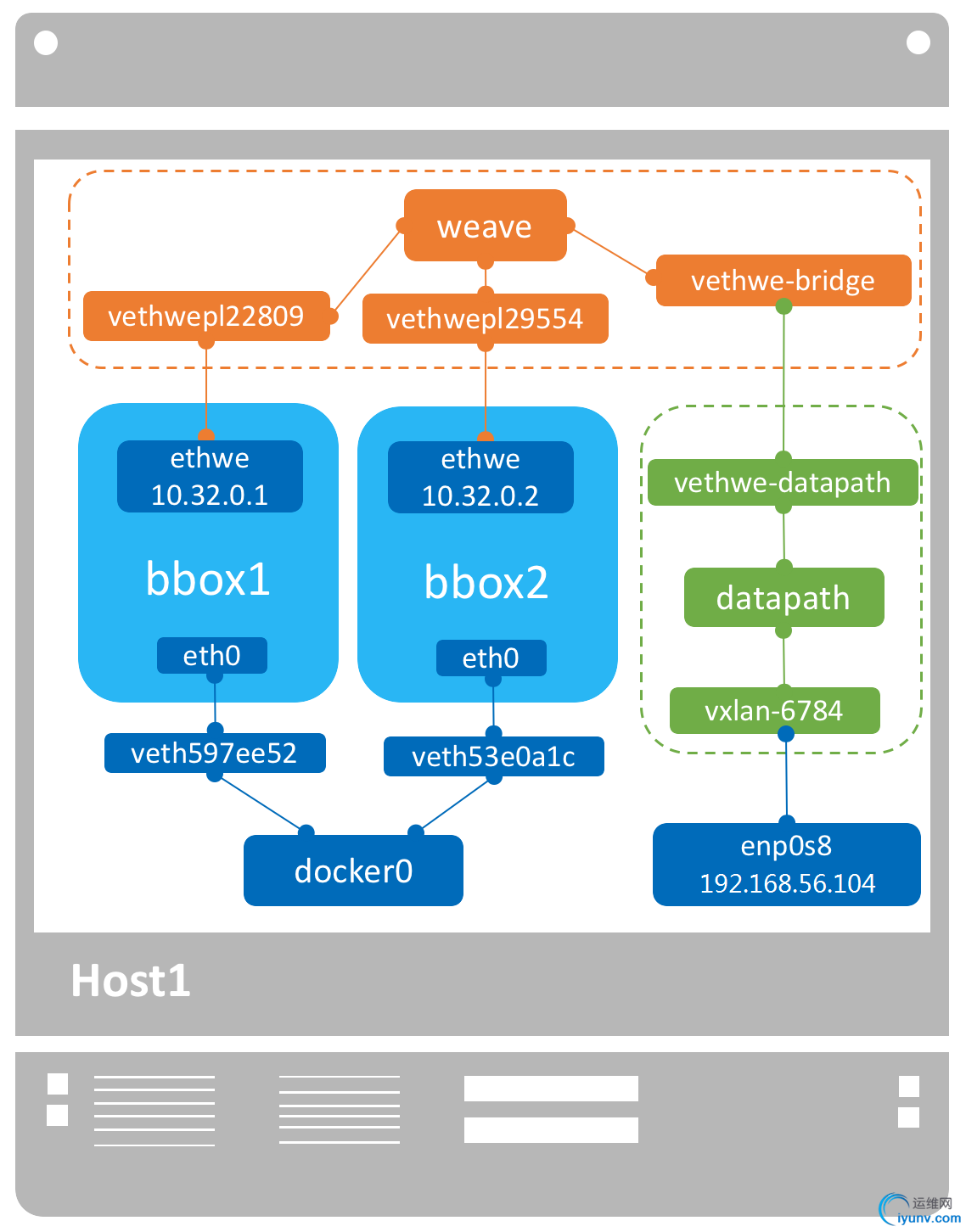

当前 host1 网络结构为：

host1 已准备就绪，下一节部署 host2 并讨论 Weave 的连通与隔离特性。
