如何部署 Calico 网络？

gwuj

Calico 是一个纯三层的虚拟网络方案，Calico 为每个容器分配一个 IP，每个 host 都是 router，把不同 host 的容器连接起来。与 VxLAN 不同的是，Calico 不对数据包做额外封装，不需要 NAT 和端口映射，扩展性和性能都很好。
与其他容器网络方案相比，Calico 还有一大优势：network policy。用户可以动态定义 ACL 规则，控制进出容器的数据包，实现业务需求。
实验环境描述
Calico 依赖 etcd 在不同主机间共享和交换信息，存储 Calico 网络状态。我们将在 host 192.168.56.101 上运行 etcd。
Calico 网络中的每个主机都需要运行 Calico 组件，提供容器 interface 管理、动态路由、动态 ACL、报告状态等功能。

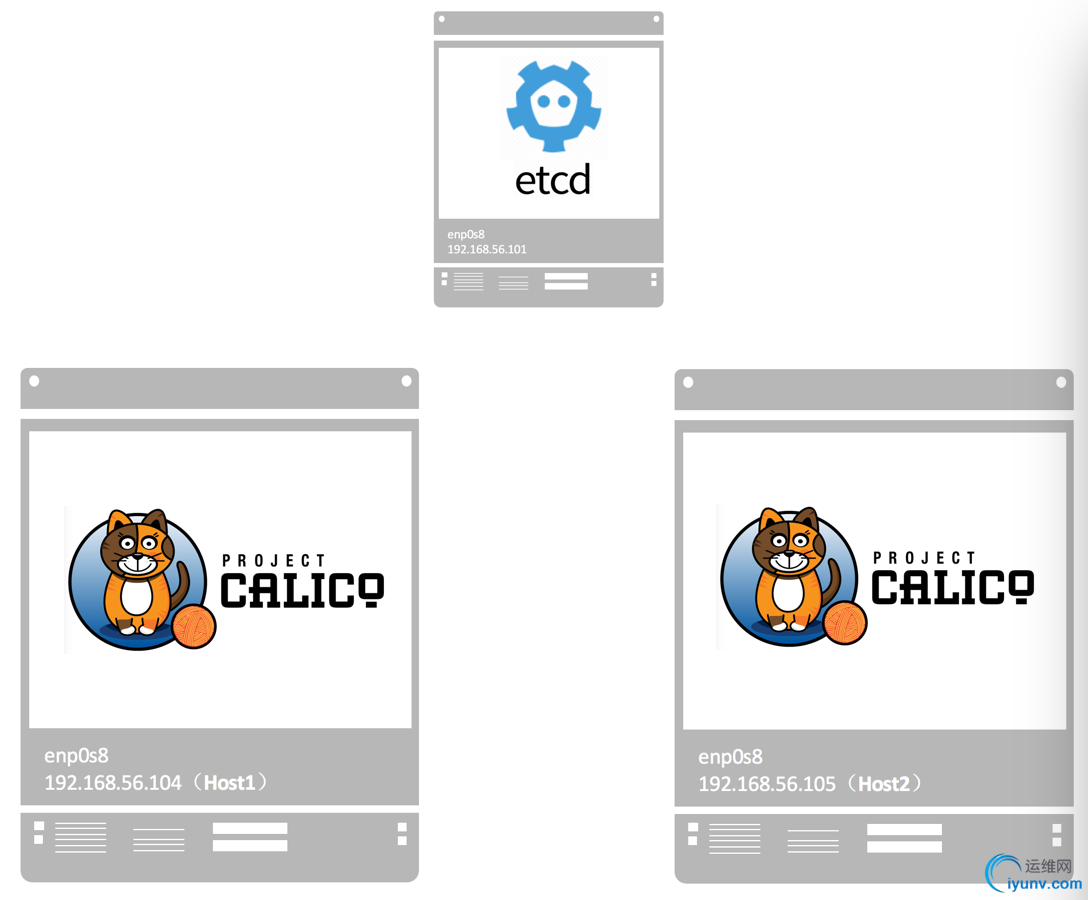

实验环境如下图所示：

首先启动 etcd。

启动 etcd
在 host 192.168.56.101 上运行如下命令启动 etcd：

etcd -listen-client-urls http://192.168.56.101:2379 -advertise-client-urls http://192.168.56.101:2379


etcd 安装配置详细方法请参考 flannel 章节。

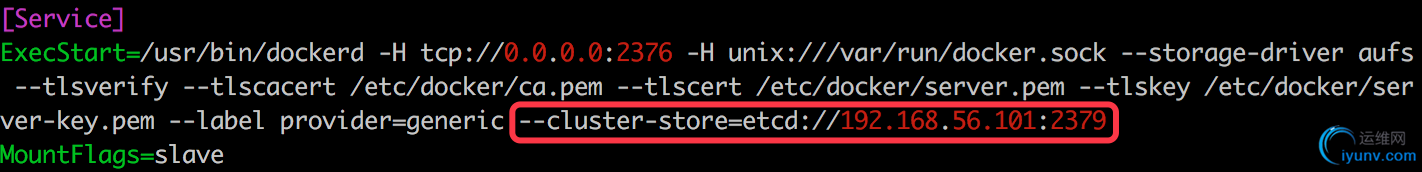

修改 host1 和 host2 的 Docker daemon 配置文件 /etc/systemd/system/docker.service， 连接 etcd：

--cluster-store=etcd://192.168.56.101:2379



重启 Docker daemon。

systemctl daemon-reload
systemctl restart docker.service

部署 calico
下载 calicoctl：

wget -O /usr/local/bin/calicoctl https://github.com/projectcalico/calicoctl/releases/download/v1.0.2/calicoctl
chmod +x calicoctl


在 host1 和 host2 上启动 calico：

calicoctl node run

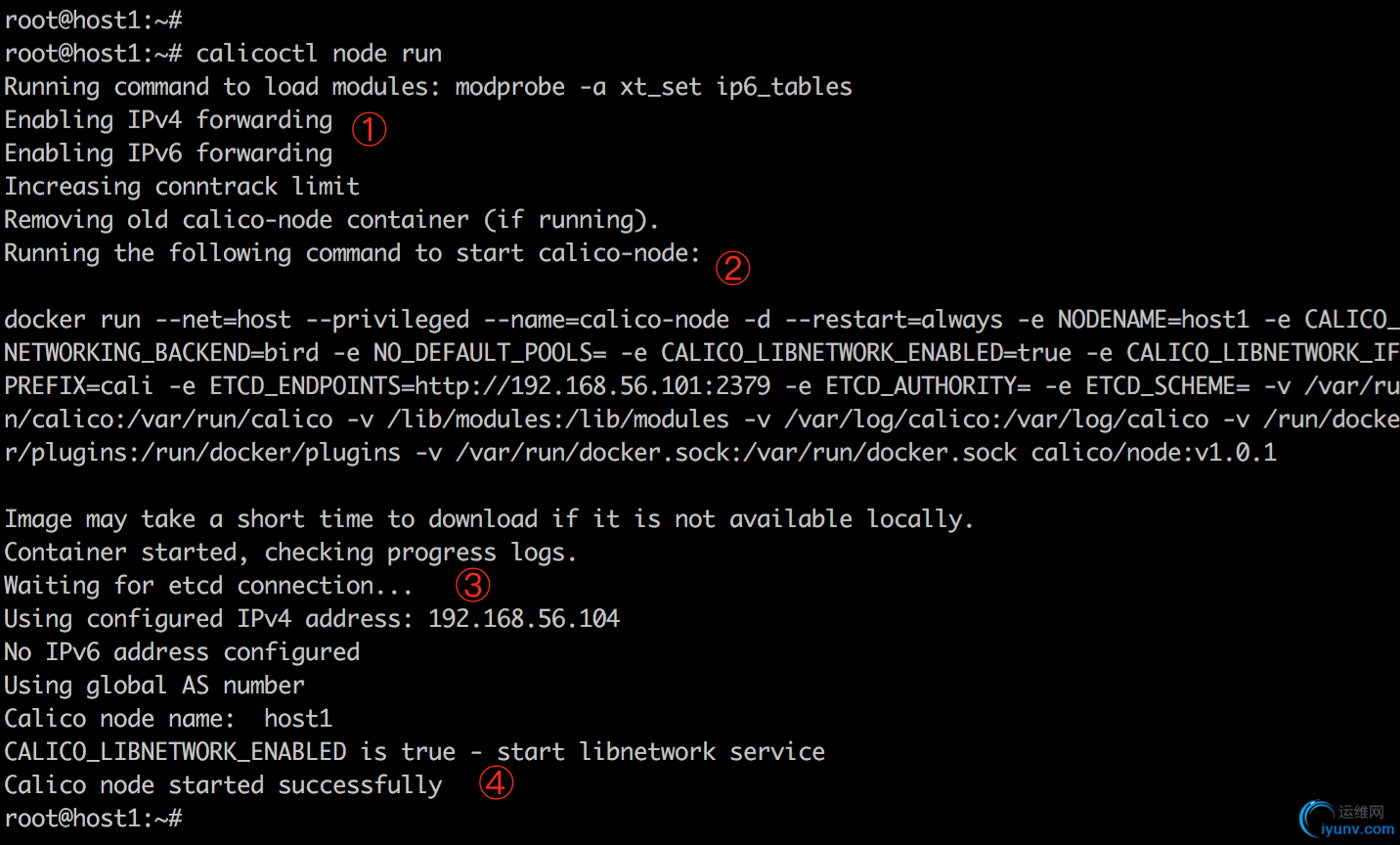

启动过程如下：

① 设置主机网络，例如 enable IP forwarding。
② 下载并启动 calico-node 容器，calico 会以容器的形式运行（与 weave 类似）。

③ 连接 etcd。
④ calico 启动成功。
创建 calico 网络
在 host1 或 host2 上执行如下命令创建 calico 网络 cal_ent1：

docker network create --driver calico --ipam-driver calico-ipam cal_net1



--driver calico 指定使用 calico 的 libnetwork CNM driver。
--ipam-driver calico-ipam 指定使用 calico 的 IPAM driver 管理 IP。

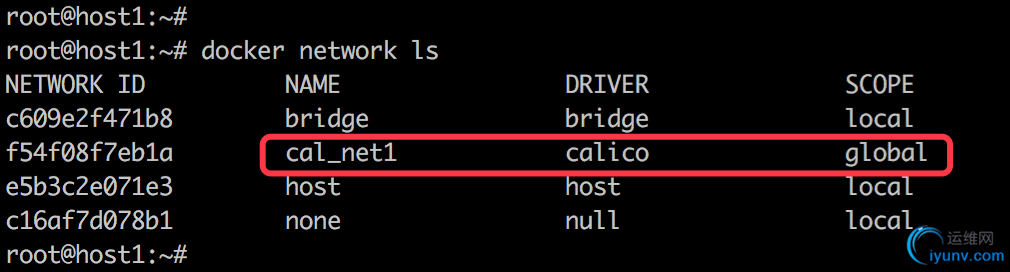

calico 为 global 网络，etcd 会将 cal_net 同步到所有主机。

Calico 已经就绪，下一节将运行容器并分析 Calico 的网络结构。
