安装配置 flannel

cxs7225032

上一节我们部署了 etcd，本节安装和配置 flannel。
build flannel
flannel 没有现成的执行文件可用，必须自己 build，最可靠的方法是在 Docker 容器中 build。不过用于做 build 的 docker 镜像托管在 gcr.io，国内可能无法直接访问，为方便大家，我把它 mirror 到了 docker hub，构建步骤如下：

• 下载并重命名 image。

  docker pull cloudman6/kube-cross:v1.6.2-2
  docker tag cloudman6/kube-cross:v1.6.2-2 gcr.io/google_containers/kube-cross:v1.6.2-2

• 下载 flannel 源码。
  git clone https://github.com/coreos/flannel.git


• 开始构建。

  cd flannel
  make dist/flanneld-amd64

• 将 flanneld 执行文件拷贝到 host1 和 host2。

  scp dist/flanneld-amd64 192.168.56.104:/usr/local/bin/flanneld
  scp dist/flanneld-amd64 192.168.56.105:/usr/local/bin/flanneld


将 flannel 网络的配置信息保存到 etcd
先将配置信息写到文件 flannel-config.json 中，内容为：

{
  "Network": "10.2.0.0/16",
  "SubnetLen": 24,
  "Backend": {
    "Type": "vxlan"
  }
}

• Network 定义该网络的 IP 池为 10.2.0.0/16。

• SubnetLen 指定每个主机分配到的 subnet 大小为 24 位，即10.2.X.0/24。

• Backend 为 vxlan，即主机间通过 vxlan 通信，后面我们还会讨论host-gw。


将配置存入 etcd：
etcdctl --endpoints=192.168.56.101:2379 set /docker-test/network/config < flannel-config.json

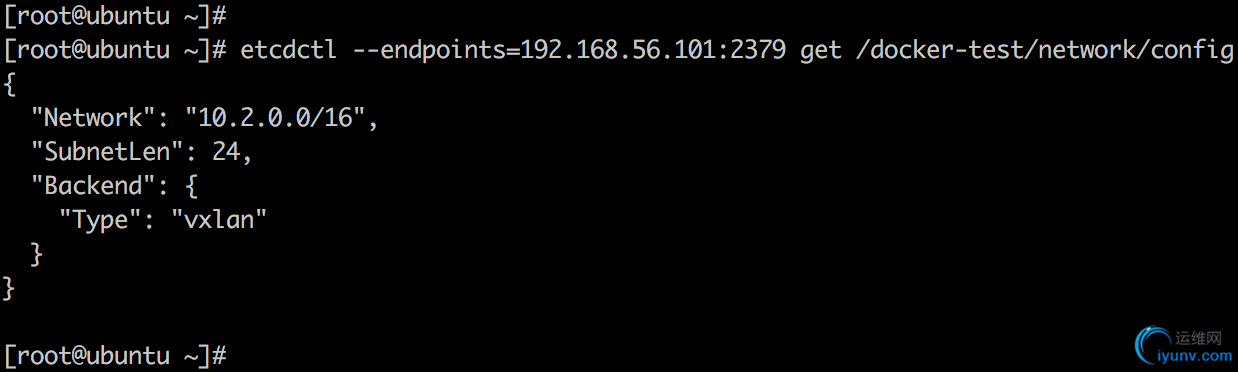

/docker-test/network/config 是此 etcd 数据项的 key，其 value 为 flannel-config.json 的内容。key 可以任意指定，这个 key 后面会作为 flanneld 的一个启动参数。执行 etcdctl get 确保设置成功。

启动 flannel
在 host1 和 host2 上执行如下命令：
flanneld -etcd-endpoints=http://192.168.56.101:2379 -iface=enp0s8 -etcd-prefix=/docker-test/network
-etcd-endpoints 指定 etcd url。
-iface 指定主机间数据传输使用的 interface。
-etcd-prefix 指定 etcd 存放 flannel 网络配置信息的 key。

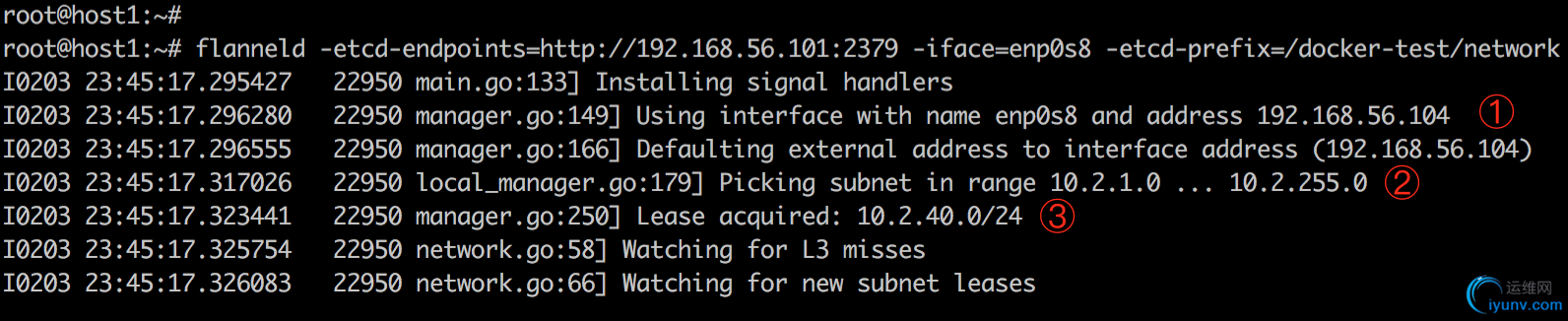

host1 上输出如下：

① enp0s8 被选作与外部主机通信的 interface。
② 识别 flannel 网络池 10.2.0.0/16。
③ 分配的 subnet 为 10.2.40.0/24。
flanneld 启动后，host1 内部网络会发生一些变化：

• 一个新的 interface flannel.1 被创建，而且配置上 subnet 的第一个 IP 10.2.40.0。

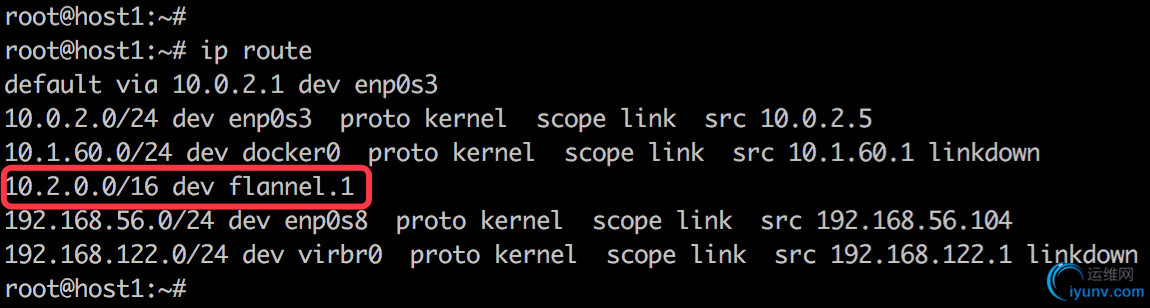

• host1 添加了一条路由：目的地址为 flannel 网络 10.2.0.0/16 的数据包都由 flannel.1 转发。

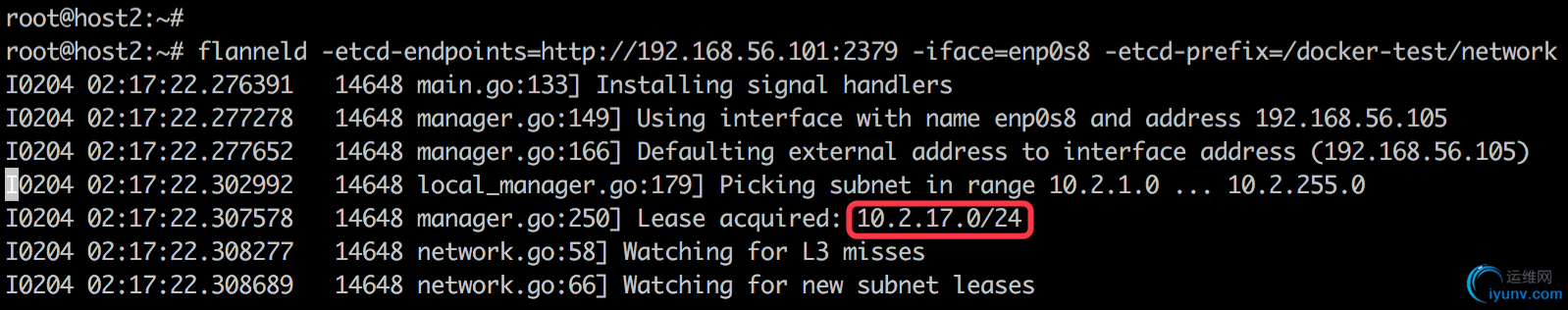

host2 输出类似，主要区别是 host2 的 subnet 为 10.2.17.0/24：

当前环境网络拓扑如图所示：

flannel 已经就绪，下一节演示如何在 Docker 中使用 flannel 网络。
