（八）Docker网络跨主机通讯vxlan和vlan

741057228我QQ

基于OpenvSwitch实现跨主机通信：

环境描述：

计算机名称	IP
Docker01	eth0：192.168.130.128/24 　　eth1：172.16.100.10/24 　　docker0：172.17.0.1/24（默认）
Docker02	eth0：192.168.130.129/24 　　eth1：172.16.100.20/24 　　docker0：172.17.0.1/24（默认）

安装OpenvSwitch
检查内核文件
ll /lib/modules/`uname -r`/build
ll -d /usr/src/kernels/`un

下载openvswitch源码包并制作RPM包
mkdir -p /root/rpmbuild/SOURCES
cd /root/rpmbuild/SOURCES
wget http://openvswitch.org/releases/openvswitch-2.5.2.tar.gz
tar -xzf openvswitch-2.5.2.tar.gz
sed 's/openvswitch-kmod, //g' openvswitch-2.5.2/rhel/openvswitch.spec > openvswitch-2.5.2/rhel/openvswitch_no_kmod.spec
cd /root
rpmbuild -bb --nocheck ./rpmbuild/SOURCES/openvswitch-2.5.2/rhel/openvswitch_no_kmod.spec制作好的RPM安装包在/root/rpmbuild/RPMS/x86_64目录下

在2台机器上都安装

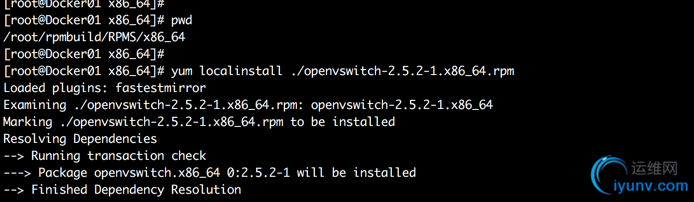

yum -y localinstall ./openvswitch-2.5.2-1.x86_64.rpm
启动服务和查看服务状态
systemctl start openvswitch
systemctl status openvswitch
注意：需要关闭SELinux和防火墙。
为什么要在用户家目录下建立一个叫做rpmbuild的目录？
rpmbuild --showrc | grep topdir
上图可以看到rpmbuild是制作RPM包默认的工作目录，在每个用户家目录下，这个目录通常没有，需要自己建立，这些信息是通过一个叫做%_topdir的宏变量定义的，虽然你可以修改但是官方推荐不要直接修改，而是在用户家目录下建立一个隐藏文件
touch .rpmmacros
#定义目录
%_topdir    PATH在%_topdir目录下通常有以下6个目录：

目录	说明	宏名称
BUILD	编译RPM包时的临时目录	%_buildir
BUILDROOT	编译后乘车的软件临时安装目录	%_buildrootdir
RPMS	最终生成的可安装RPM包存放目录	%_rpmdir
SOURCES	所有源代码和补丁文件存放目录	%_sourcedir
SPECS	存放SPECS文件的目录，很重要	%_specdir
SRPMS	软件最终的RPM源码个数存放路径	%_srcrpmdir

openvswitch核心组件及常用命令说明：

组件	说明
ovs-vswitchd	OVS守护进程是OVS核心组件，实现交换功能和Linux内核模块协同完成基于流的交换。它和上层的controller通信遵从OPENFLOW协议，它与ovsdb-server通信使用OVSDB协议，它和内核模块通过netlink通信，它支持多个独立的datapath（网桥），通过更改flow table实现了绑定和VLAN等功能。
ovsdb-server	OVS轻量级的数据库服务器，用于整个OVS的配置信息，包括接口，交换内容，VLAN 等等。ovs-vswitchd 根据数据库中的配置信息工作。它于 manager 和 ovs-vswitchd 交换信息使用了OVSDB(JSON-RPC)的方式
ovsdb-client
ovsdb-tool
ovs-docker
ovs-dpctl	一个工具，用来配置交换机内核模块，可以控制转发规则
ovs-vsctl	主要是获取或者更改ovs-vswitchd的配置信息，此工具操作的时候会更新ovsdb-server中的数据库
ovsdmmonitor	GUI工具来显示ovsdb-server中数据信息。（Ubuntu下是可以使用apt-get安装，可以远程获取OVS数据库和OpenFlow的流表）
ovs-controller	一个简单的OpenFlow控制器
ovs-ofctl	用来控制OVS作为OpenFlow交换机工作时候的流表内容
ovs-pki	OpenFlow交换机创建和管理公钥框架
ovs-tcpdundump	tcpdump的补丁，解析OpenFlow的消息
ovs-appctl	主要是向OVS守护进程发送命令的，一般用不上。 a utility that sends commands to running Open vSwitch daemons (ovs-vswitchd)

命令	说明
ovs-vsctl add-br [BRNAME]	创建名为BRNAME的网桥
ovs-vsctl list-br	显示所有网桥
ovs-vsctl add-port [BRNAME] [NIC1] [NIC2]	关联网络接口（NIC，可以是物理的也可以是虚拟的）到名为BRNAME的网桥。一个物理网卡作为网桥的一部分是无法再拥有IP的，你想象一下Hyper-V宿主机，创建虚拟网卡（其实这个网卡就是虚拟交换机上的一个接口）之后，你原来的物理网卡是不是没有IP了，而原来的IP就跑到那个虚拟网卡上了，但是你仍然可以通过那个IP访问宿主机。所以你一旦把一个物理网卡绑定到一个网桥，你就需要去掉原来网卡的IP，然后给那个和网桥同名的虚拟网卡配置上原来的IP。只不过在hyper-v中是自动完成的，你只需要指定基于那个网卡来创建虚拟交换机，其余的创建交换机、把物理网卡绑定到虚拟交换机、把原来物理网卡IP移植到虚拟网卡上。在Linux中你需要手动做这些步骤。你可以绑定多个网卡到网桥，但要注意广播风暴，解决办法就是开启生成树协议。
ovs-vsctl set bridge [BRNAME] stp_enable=true|false	关闭或开启指定网桥的STP功能，也就是生成树功能
ovs-vsctl del-port [BRNAME] [NIC]	解除物理网卡与网桥的绑定
ovs-vsctl add-bond [BRNDNAME] [NIC1] [NIC2]	多网卡绑定，然后和指定网桥绑定，这样可以提高带宽，而且不会产生广播风暴。
ovs-vsctl del-br [BRNAME]	删除一个名为BRNAME的网桥，如果这个网桥不存在则会有错误提示。那么你可以加上--if-exists参数。
ovs-vsctl list-ports [BRNAME]	列出在名为BRNAME上绑定的接口
ovs-vsctl port-to-br [NIC]	列出所有挂到该物理网卡上的网桥
ovs-vsctl show	查看网桥绑定的接口
ovs-ofctl show BRNAME	查看指定网桥内部状态

实验目标：

前提：如果你没有额外的为容器分配IP的工具则建议你使用docker默认产生的网桥也就是docker0，并且通过修改配置文件，增加--dip参数来设置不同主机上的docker0网桥IP，因为毕竟默认都是一样的。但如果使用这种方式，那么你的网络结构设置将会受到一定限制，不过对于中小企业来说已经够用了。如果你有其他分配IP机制，那么完全可以不用默认的docker0网桥而是通过openvswitch来新建功能更加强大的网桥。
比如你可以选修ovs+valn的方式，在宿主机上建立OVS网桥，把一个物理网口变成trunk口，允许所有VLAN或者指定VALN通过，容器获取的就是你物理网络中的不同VLAN的地址，当然你外部需要有一个DHCP服务器，不过你最多也只能使用4096个VLAN，对于中等规模的互联网公司也足够了，但是对于大型互联网公司或者公有云则有IP就有很大限制，通常会使用NVGRE或Vxlan等隧道技术。
　　

　　拓扑如下：
　　虽然拓扑结构是3台，但我的环境中只有2台容器宿主机这个是为了说明三台是怎样的一个结构。道理是一样的。
　　
　　下面是在Docker01服务器上执行：
　　注意：要先关闭两台主机的防火墙
systemctl stop firewalld
systemctl disable firewalld　　还要设置允许IPV4转发
#临时生效
sysctl -a net.ipv4.ip_forward = 1
#永久生效在下面的文件中添加 net.ipv4.ip_forward = 1
vim /usr/lib/sysctl.d/50-default.conf　　

　　网桥设置
　　我在这里修改默认网桥的IP地址范围，当然你也可以新建一个，然后使用新建的网桥。修改daemon.json文件，其实fixed-cidr可以省略，修改完重启docker服务
　　下面是配置文件
　　

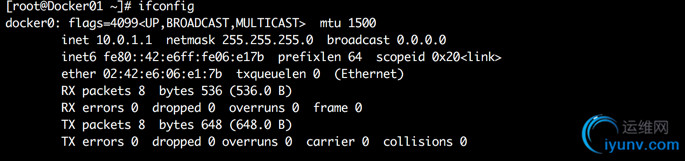

　　下面是docker0的IP
　　
　　默认bridge的网络设置
　　
　　自定义docker0网桥网络

　　

　　虚拟交换机设置
ovs-vsctl add-br ovsBridge0

　　建立到对端也就是docker02服务器的隧道
ovs-vsctl add-port ovsBridge0 vxlan0 -- set Interface vxlan0 type=vxlan options:remote_ip=172.16.100.30

　　默认docker0网桥设置
　　把新建立的ovsBridge0网桥绑定到docker0网桥上
brctl addif docker0 ovsBridge0

　　添加路由
　　添加大段的路由，我们容器的IP地址段是10.0.1.0/24，我们添加的路由是16位掩码的
ip route add 10.0.0.0/16 dev docker0

　　下面是在Docker02服务器上执行：
　　执行和docker01服务器相同的操作
vs-vsctl add-br ovsBridge0
ovs-vsctl add-port ovsBridge0 vxlan0 -- set Interface vxlan0 type=vxlan options:remote_ip=172.16.100.20
brctl addif docker0 ovsBridge0

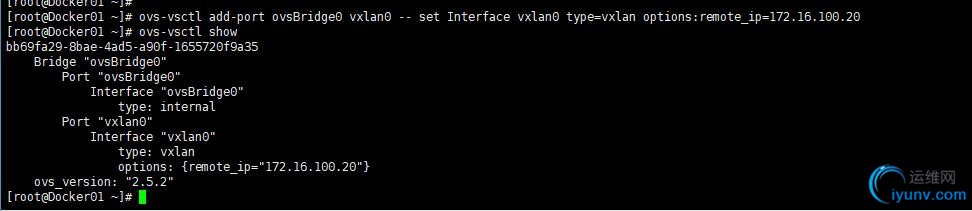

ovs-vsctl show
ip route add 10.0.0.0/16 dev docker0　　

　　启用ovs网桥：
　　两边服务器都设置好后，就该启用ovsBridge0网桥，默认该我们建立的ovsBridge0网桥是DOWN状态的，不过执行了下面的命令它的状态也不是UP，而是UNKNOWN的状态。但是你不执行则肯定不通
ip link set dev ovsBridge0 up　　
　　

　　测试：
　　

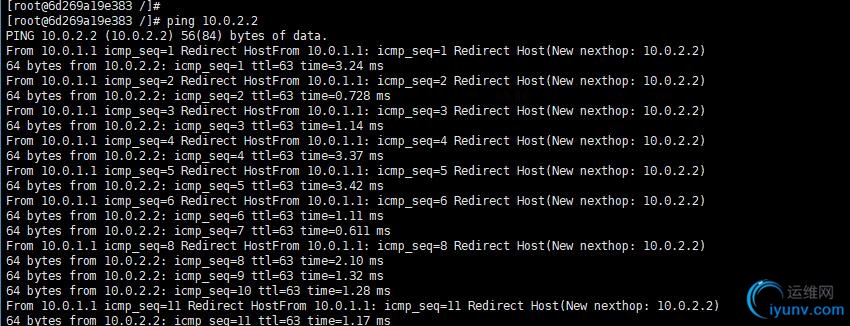

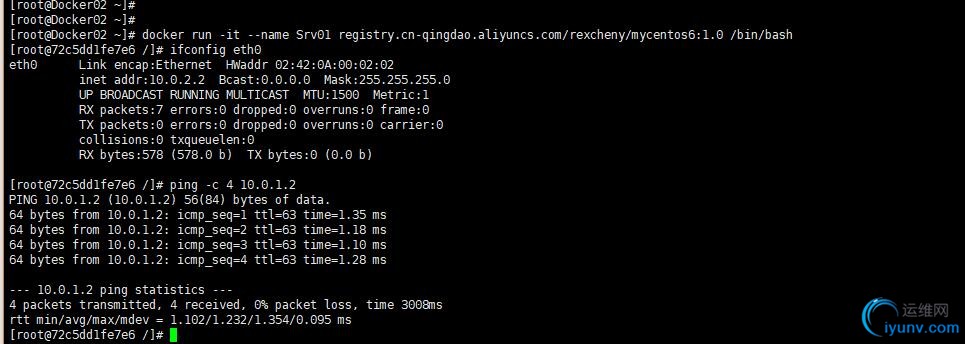

　　从docker02主机的容器上PING
　　


基于Vlan的夸主机通讯：

计算机名称	IP
Docker01	eth0：192.168.130.128/24 　　eth1：172.16.10.1/24 　　docker0：172.17.0.1/24（默认）
Docker02	eth0：192.168.130.129/24 　　eth1：172.16.20.1/24 　　docker0：172.17.0.1/24（默认）

拓扑如下：


忽略上面的实验，重新开始。同样需要关闭防火墙和开启IPV4转发。
实验目标：

让容器获得和物理机同样网段的IP地址通过外部的路由设备通常是三层交换机来实现路由。每个物理服务器上可以跑多少个容器取决于你的子网划分，我们这里每台物理机都是一个网段容器与物理机处在同一网段，能有多少可用IP取决于你的子网划分。因为环境中没有三层交换机所以使用Windows Server 2008 R2的路由和远程访问实现路由功能。另外在这个环境中忽略主机上的192的地址。你只需要关注172的那个地址即可。


在Docker01上执行：

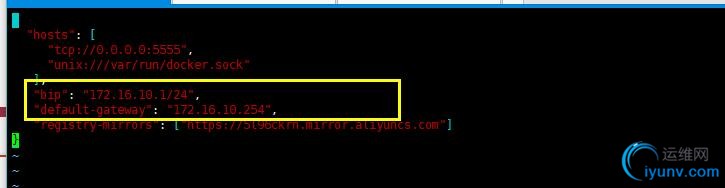

首先修改docker配置文件
修改后重启docker服务

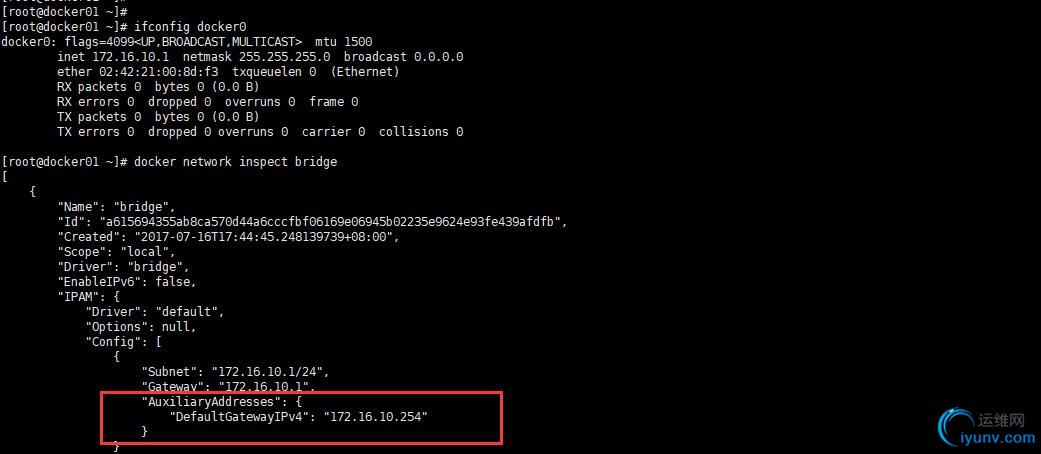

意思是默认的docker0的IP是172.16.10.1，容器的IP是从这个网段划分，但是容器的网关地址则是172.16.10.254，这个地址是三层交换机上配置的，我这个环境中是Windows Server 2008 R2上的一个网卡的地址。

去掉物理网卡eth1的IP地址
这个网卡的地址是172段的也就是真实IP，这时候我们要去掉这个IP地址，物理网卡将作为一个docker0网桥的一个端口而且网桥地址就是物理IP，所以物理网卡没有必要再使用IP。
ifconfig eth1 0
绑定eth1网卡到docker0网桥

这样做的原因是在网桥上添加一个物理端口

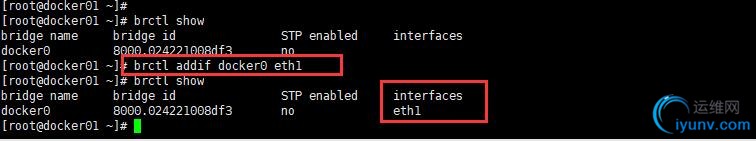

brctl addif docker0 eth1
设置路由
先删除默认路由因为需要把路由指向三层交换机我这里是WIN2K8R2机器，所以要删除原有的路由然后添加一条新的路由

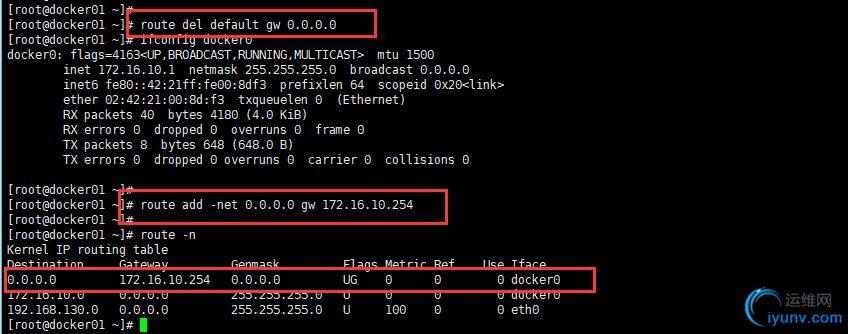

route del default gw 0.0.0.0添加默认路由
route add -net 0.0.0.0 gw 172.16.10.254
在Docker02上执行：
在该机器上做同样的操作，不过IP要进行更换。
修改配置文件

ifconfig eth1 0
brctl addif docker0 eth1
route del default gw 0.0.0.0
route add -net 0.0.0.0 gw 172.16.20.254
配置Windows服务器：

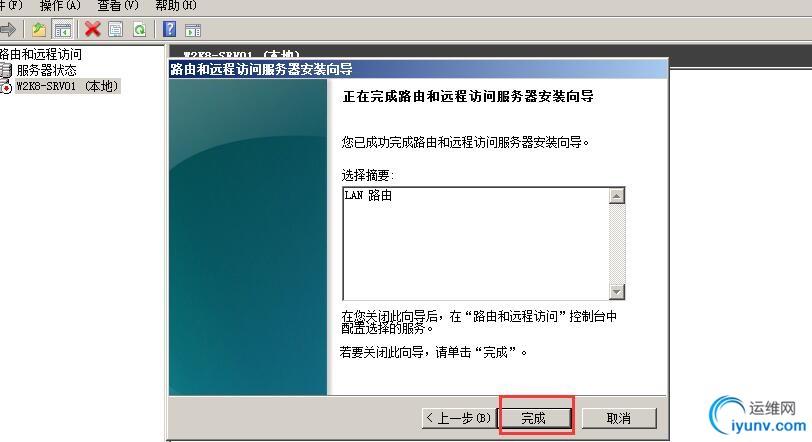

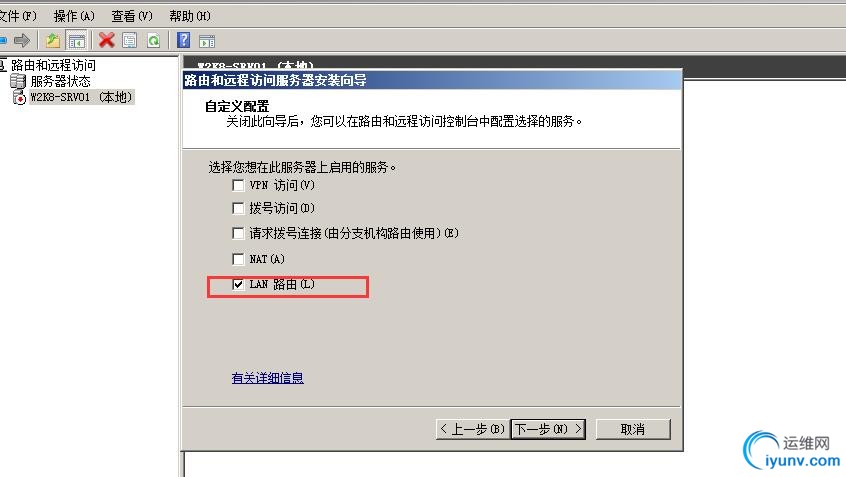

安装路由和远程访问过程略，很简单默认安装就好。

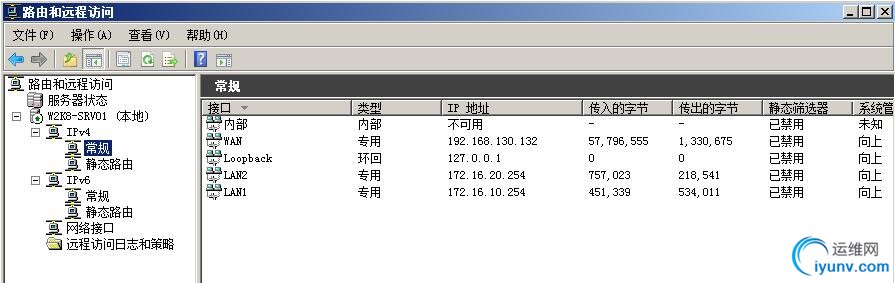

配置路由和远程访问：

　　到这里就配置好了
　　测试：

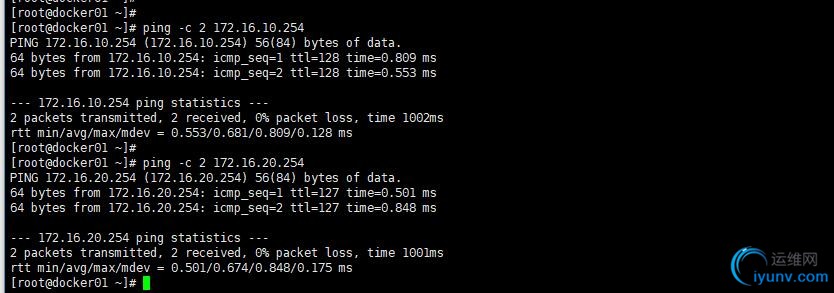

　　宿主机测试
　　

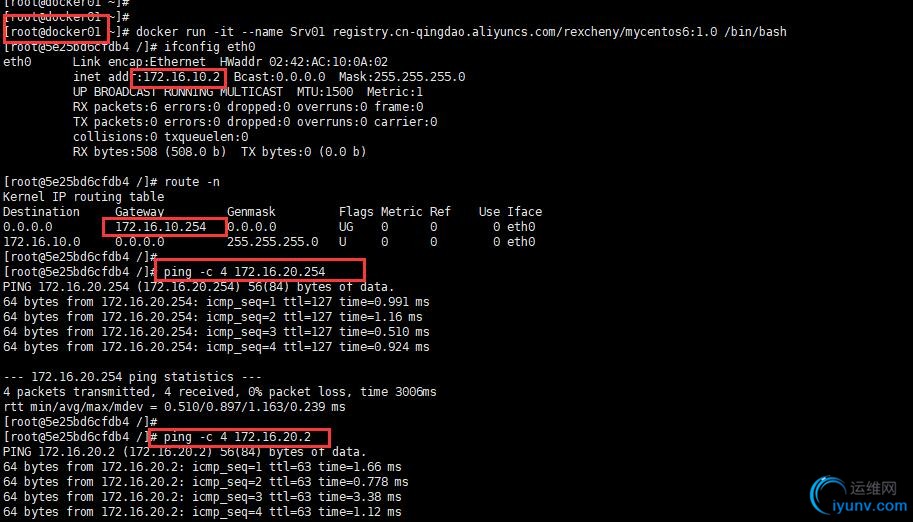

　　容器测试--从docker01上的容器PING在docker02上的容器
　　

　　容器测试--从docker02上的容器PING在docker01上的容器

　　我这里没有配置DNS所以到不了外网，你可以在docker配置文件中指定DNS服务器
