Docker基础之一：Docker 的架构

灰灰鼠精灵

1、Docker的架构
　　     Docker使用的是 C-S架构。Docker的客户端同Docker Daemon进行交互，其中主要的工作是通过 daemon来完成，包括拉取镜像，编译镜像，运行容器，发布容器等。Docker client和daemon可以运行在同一个系统上，也可以通过远程方式进行访问。Docker client和daemon之间是在 socket 上通过RESTful API来进行交互的。
　　
    Docker Daemon

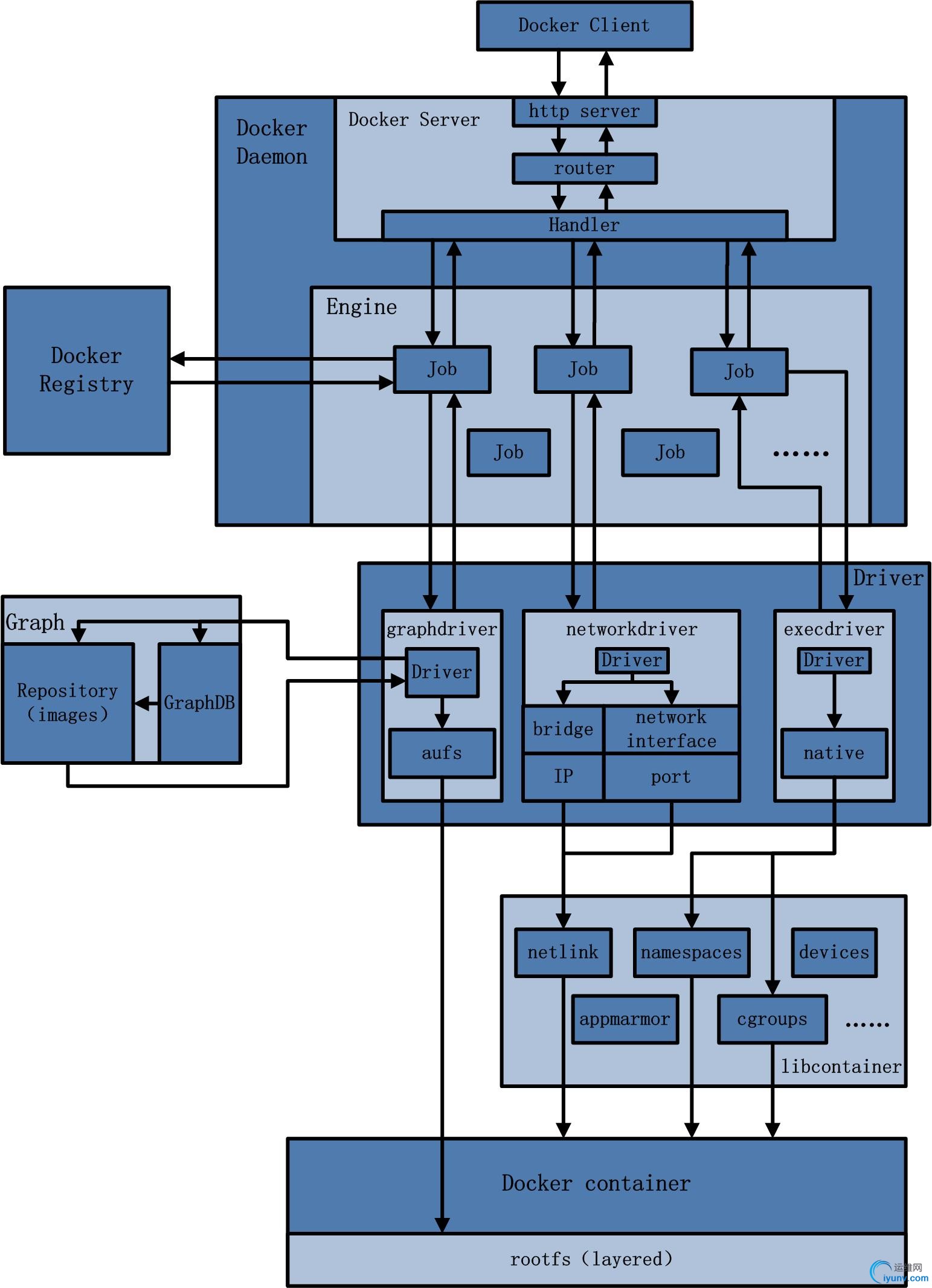

　　        如上图所示，Docker daemon运行在一个主机之上，用户并不是直接同daemon进行交互，而是通过Docker client来进行访问。
　　   Docker Client
　　        在Docker那个方框中，是主要的用户访问Docker的渠道。用户通过它对Docker Daemon进行访问控制。
    Docker Images
　　        Docker Image是一个只读的模板。比如，一个Image可以包含一个Ubuntu操作系统，整个系统可以包括Apache和你的web应用。Image是用来创建容器的。Docker提供了一种简单的方式来创建Image和更新已有的 Image, 你可以从网上下载Image，也可以自己编译Image。
    Docker Registry
　　        Docker Registry 是存放Image的仓库。我们可以使用公有的和私有的Registry来进行下载和上载。公共的Docker Registry位于Docker Hub，但是国内访问比较慢。Docker Hub包含了大量已有的Image，供用户使用。你可以基于之前的Image来创建自己的 Image。
    Docker Containers
　　        Docker容器就像一个文件夹。一个容器包含了应用程序运行所需的所有环境。每个容器都源于某一个Docker Image。Docker容器可以运行，开始，停止，移动并删除。每个容器都是完全隔离的和安全的应用。

  2、Docker 如何工作
　　     通过之前的介绍，我们知道：




• 我们可以自己编译Docker Image来打包应用

• 我们可以从Docker Image创建容器，并在其中运行应用程序

• 我们可以通过Docker Hub或私有的Registry来分享Docker Image 接下来，我们来看如何将之前的这些元素整合起来运行。


      Docker Image 工作方式
　　       我们已经看到Docker Image 是只读的模板，并随容器一起启动。每个Image包含了多个层。Docker Image使用的是Union File System来将这些层组合成一个Image。Union File System可以将文件和目录（通常称作Branch）进行透明的层叠组装，然后形成一个单独的文件系统。 Docker为什么轻量，就是因为使用了这些层状的文件系统。当用户修改一个Docker Image的时候（比如更新应用程序）一个新的层就会被建立。因此，这是一种增量式的修改，而不是新建一个全新的Image，这也是区别于传统虚拟机的一点。当你发布一个新的Image时，你只需要发布差异的部分，因此速度就非常快。
      每个Image都来自于一个最基础的Image，如：ubuntu是一个基础Image，fedora是一个基础image。你也可以使用自己的Image作为基础Image，比如你可以创建包含了一个Apache 服务器的Image，作为所有web应用的基础Image。
      注意：Docker通常从Docker Hub获取基础镜像。

　　      Docker的Image都是从这些基础镜像衍生而来的，在编译Image是由一系列指令组成的，每个指令在我们的Image上创建一个新的层。指令包括：

• 执行一条命令

• 添加文件或文件夹

• 创建环境变量

• 容器启动时，运行什么程序


    Docker Registry 工作方式
　　        Docker Registry是Image的仓库，当你编译完成一个Image时，你可以推送到公共的Registry，比如Docker Hub，也可以推送到你自己的私有Registry。 使用Docker Client，你可以搜索已经发布的Image，并从中拉取Image到本地，并在容器中运行。
        Docker Hub提供了公有和私有的Registry。所有人都可以搜索和下载公共镜像。私有仓库只有私有用户能够查询和下载。
    容器工作方式
　　        一个容器由操作系统，用户文件和元数据构成。如我们所见，每个容器都根据镜像来生成。这个镜像告诉Docker 容器包含什么内容，运行什么程序，以及其他配置信息。Docker Image是只读的，当一个容器运行一个Image的时候，容器会在union FS的顶层增加文件层。
　　       假如我们运行下面一条指令：

root@gctest:~# docker run -i -t ubuntu /bin/bash
Unable to find image 'ubuntu:latest' locally
latest: Pulling from library/ubuntu
Digest: sha256:f91f9bab1fe6d0db0bfecc751d127a29d36e85483b1c68e69a246cf1df9b4251
Status: Downloaded newer image for ubuntu:latest
root@ea7ffc10c7e7:/#

　　
　　        我们来做一下拆解，Docker Client通过run命令告诉Daemon启动一个新的容器。这个指令至少需要包括：

• 需要运行什么Image，这里我们使用的是Ubuntu基础镜像

• 需要在容器启动时，运行什么命令，这里我们使用的是/bin/bash 是否需要进入应用程序，这里我们指定的是-i -t，就是进入容器交互模式


　　        那么具体到内部的流程是怎么样的呢？

• 拉取ubuntu镜像：Docker检查本地是否有ubuntu镜像，如果不存在就自动从Docker Hub拉取。如果存在就进入下一步

• 创建一个容器：一旦本地存在ubuntu 镜像，Docker将通过它来创建容器

• 分配文件系统并mount 一个RW层：容器是创建在文件系统中的，并且在其之上增加了一层读写层。由此可以看出容器，并不会改变原始的镜像。

• 分配网络/桥接模式：创建一个桥接网络接口，使容器可以和本地主机进行通信。

• 设置一个IP地址：根据本地网络情况，选取一个可用的IP挂载到容器之上

• 启动一个进程：这里就是/bin/bash

• 抓取应用程序的输出：将程序的stdin, stdout和stderr，进行捕捉，这样我们可以看到程序的运行情况。 至此，你就拥有了一个运行的容器。通过容器，你可以运行程序，并且进行交互，当程序执行完毕，你可以停止和删除程序。


     底层的技术
　　          Docker是用Go编写的，同时使用了多种内核的功能来实现我们现在所看到的功能。
     Namespaces（容器隔离）
　　         Docker 使用了Namespace这项技术来隔离工作区，也就是我们所说的容器。当容器运行时，Docker创建了一系列的Namespace。 通过Namespaces，容器运行在它自己的独立命名空间之中，而外层没有访问权限。目前，Docker使用了以下Namespace:

• pid namespace: 用于进程的隔离(PID: Process ID)

• net namespace: 用于管理网络接口x(NET: Networking)

• ipc namespace: 用于管理进程间通讯(IPC: Inter Process Communication)

• mnt namespace: 用于管理Mount点(MNT: Mount)

• uts namespace: 用于隔离内核和版本信息(UTS: Unix Timesharing System)


     Control Groups（资源控制）
　　         Docker也使用了cgroups这项内核技术，通过cgroups可以限制应用程序使用的资源，这项技术可以使用户主机更好的运行多个容器而相互间不受影响。Cgroups可以限定容器使用的硬件资源，比如内存数量，CPU数量等。

     Union File System
　　         UnionFS用来对文件系统进行分层，通过分层可以使镜像更加轻量级和快速。Docker可以使用多种不同的UnionFS，比如AUFS, btrfs, vfs, DeviceMapper等。
     容器格式
　　         Docker将上述的多项技术包装在一起，形成了容器的格式。默认的容器格式是libcontainer , Docker也支持传统的 LXC格式。在未来，Docker也许会支持其他的容器格式，比如BSD Jails 或Solaris Zones.
