OpenvSzwitch实现Docker跨主机通信

huazhi

　　
1. OpenvSwitch简介

    Open vSwitch（下面简称为 OVS）是由 Nicira Networks 主导的，运行在虚拟化平台（例如 KVM，Xen）上的虚拟交换机。在虚拟化平台上，OVS可以为动态变化的端点提供 2 层交换功能，很好的控制虚拟网络中的访问策略、网络隔离、流量监控等等。主要实现代码为可移植的C代码。
    它的目的是让大规模网络自动化可以通过编程扩展，同时仍然支持标准的管理接口和协议（例如NetFlow,sFlow,SPAN,RSPAN,CLI,LACP,802.1ag）。此外，它被设计为支持跨越多个物理服务器的分布式环境，类似于vmware的vmnetwork分布式switch或cisconexus 1000v。Open vSwitch支持多种Linux虚拟化协议，包括Xen/Xen Server,KVM,和VirtualBox。

2.环境

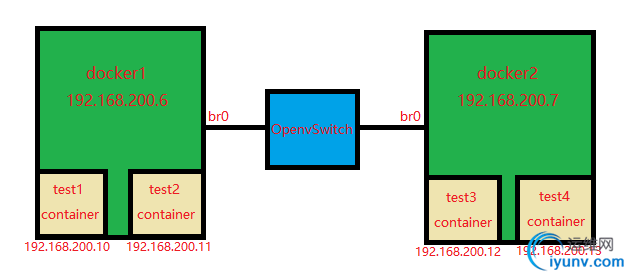

2.1 拓扑图：

　　
　　2.2 试验环境：
　　虚拟机操作系统Centos7.2.1511
　　Openvswitch 2.3.1
　　

　　3.OpenvSwitch安装

　　Postil：为了能正常使用service,ifconfig等命令你需要装
yum -y install systemd systemd-libs net-tools　　3.1 关闭selinux和防火墙

setenforce 0
sed -i "s/SELINUX=enforcing/SELINUX=permissive/g" /etc/selinux/config
systemctl stop firewalld && systemctl disablefirewalld　　3.2 安装依赖包
yum -y install openssl-devel wget kernel-devel　　3.3 安装开发工具
yum -y groupinstall "Development Tools"　　3.4 添加用户并切换用户
useradd ovswitch
su - ovswitch　　3.5 创建编译目录并cd进去
mkdir -p ~/rpmbuild/SOURCES
cd ~/rpmbuild/SOURCES/　　3.6 下载OpenvSwitch源码包并解压
wget http://openvswitch.org/releases/openvswitch-2.3.1.tar.gz
tar zxvf openvswitch-2.3.1.tar.gz　　3.7 从spec文件中删除openvswitch-kmod的依赖包，并创建一个新的spec文件
sed 's/openvswitch-kmod,//g' openvswitch-2.3.1/rhel/openvswitch.spec >openvswitch-2.3.1/rhel/openvswitch_no_kmod.spec　　3.8 编译，然后退出当前用户使用root

rpmbuild -bb --nocheck ./openvswitch-2.3.1/rhel/openvswitch_no_kmod.spec
exit　　3.9 安装编译生成的rpm文件
yum -y localinstall/home/ovswitch/rpmbuild/RPMS/x86_64/openvswitch-2.3.1-1.x86_64.rpm　　3.10 启动服务

service openvswitch start
service openvswitch status
chkconfig openvswitch on　　3.11 安装完成，验证是否安装成功
[root@docker1 ~]# ovs-vsctl --version
ovs-vsctl (Open vSwitch) 2.3.1
Compiled Jul  1 2016 19:52:39
DB Schema 7.6.2　　

　　4.0部署OVS实现docker跨主机通信
　　Docker1_Server与Docker2_Server都执行
　　安装pipework建立容器间的网络互联的工具
git clonehttps://github.com/jpetazzo/pipework
cp ~/pipework/pipework /usr/bin　　4.1 停止docker服务
service docker stop　　4.2 安装网桥工具
yum -y install bridge-utils　　4.3 停掉docker0网桥并删除
ip link set dev docker0 down
brctl delbr docker0　　4.5 配置
　　Docker1_Server
　　使用OVS添加网桥br0
ovs-vsctl add-br br0　　清空eth0网卡IP
ifconfig eth0 0 up　　将物理主机ip赋给br0，并设置网关
ifconfig br0 192.168.200.6/24 up
route add default gw 192.168.200.2　　将eth0加入br0
ovs-vsctl add-port br0 eth0　　测试是否恢复通信
[root@docker1 ~]# ping baidu.com
PING baidu.com (123.125.114.144) 56(84)bytes of data.
64 bytes from 123.125.114.144: icmp_seq=1ttl=128 time=6.50 ms
64 bytes from 123.125.114.144: icmp_seq=2ttl=128 time=4.80 ms
64 bytes from 123.125.114.144: icmp_seq=3ttl=128 time=6.11 ms
64 bytes from 123.125.114.144: icmp_seq=4ttl=128 time=3.82 ms　　让docker使用我们的br0桥接网络
vi /etc/sysconfig/docker-network
修改内容如下行即可：
DOCKER_NETWORK_OPTIONS="-b=br0"　　启动docker服务
service docker start
chkconfig docker on　　启动容器并为容器指定IP
docker run -itd --name test1 --net=none busybox:latest sh
docker run -itd --name test2 --net=none busybox:latest sh
pipework br0 test1 192.168.200.10/24@192.168.200.6
pipework br0 test2 192.168.200.11/24@192.168.200.6
可用docker ps -a查看容器是否启动　　测试访问
docker exec -it test1 sh　　
　　

　　

　　

　　Docker2_Server
　　
　　使用OVS添加网桥br0
ovs-vsctl add-br br0　　清空eth0网卡IP
ifconfig eth0 0 up　　将物理主机ip赋给br0，并设置网关
ifconfig br0 192.168.200.7/24 up
route add default gw 192.168.200.2　　将eth0加入br0
ovs-vsctl add-port br0 eth0　　测试是否恢复通信
[root@docker2 ~]# ping baidu.com
PING baidu.com (123.125.114.144) 56(84)bytes of data.
64 bytes from 123.125.114.144: icmp_seq=1ttl=128 time=5.96 ms
64 bytes from 123.125.114.144: icmp_seq=2ttl=128 time=6.03 ms
64 bytes from 123.125.114.144: icmp_seq=3ttl=128 time=4.59 ms
64 bytes from 123.125.114.144: icmp_seq=4ttl=128 time=6.86 ms　　让docker使用我们的br0桥接网络
vi /etc/sysconfig/docker-network
修改内容如下行即可：
DOCKER_NETWORK_OPTIONS="-b=br0"　　启动docker服务

service docker start
chkconfig docker on　　启动容器并为容器指定IP
docker run -itd --name test3 --net=none busybox:latest sh
docker run -itd --name test4 --net=none busybox:latest sh
pipework br0 test3 192.168.200.12/24@192.168.200.7
pipework br0 test4 192.168.200.13/24@192.168.200.7
可用docker ps -a查看容器是否启动　　测试访问

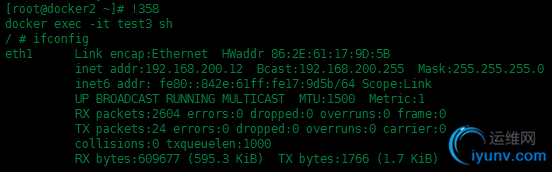

docker exec -it test3 sh

　　

　　综合测试由docker1_Server来访问docker2_Server

　　总结
　　通过本次测试，可以看到OpenvSwitch的强大之处，ovs不仅仅用于docker容器，还可以应用虚拟主机网络。通过软件定义网络，极大的简化了网络配置。docker在1.9版本之后加入overlay网络，运用的也是ovs技术。
　　OpenvSwitch性能是优于docker本身的docker0网桥的。
