Openstack之路（六）创建云主机实例

xiyou

创建云主机流程

• 当访问Dashboard的时候，会显示一个登录页面，Dashboard会告诉你，想使用Openstack创建云主机？那你得先把你的账号密码交给我，我去Keystone上验证你的身份之后才能让你登录。

• Keystone接收到前端表单传过来的域，用户名，密码信息以后，到数据库查询，确认身份后将一个Token返回给该用户，让这个用户以后再进行操作的时候就不需要再提供账号密码，而是拿着Token来。

• Horizon拿到Token之后，找到创建云主机的按钮并点击，填写云主机相关配置信息。点击启动实例后，Horizon就带着三样东西（创建云主机请求、云主机配置相关信息、Keystone返回的Token）找到Nova-API。

• Horizon要创建云主机？你先得把你的Token交给我，我去Keystone上验证你的身份之后才给你创建云主机。

• Keystone一看Token发现这不就是我刚发的那个吗？但程序可没这么聪明，它还得乖乖查一次数据库，然后告诉Nova-API，这兄弟信得过，你就照它说的做吧。

• Nova-API把Horizon给的提供的云主机配置相关写到数据库（Nova-DB）。

• 数据库（Nova-DB）写完之后，会告诉Nova-API，哥，我已经把云主机配置相关信息写到我的数据库里啦。

• 把云主机配置相关信息写到数据库之后，Nova-API会往消息队列（RabbitMQ）里发送一条创建云主机的消息。告诉手下的小弟们，云主机配置相关信息已经放在数据库里了，你们给安排安排咯。

• Nova-Schedular时时观察着消息队列里的消息，当看到这条创建云主机的消息之后，就要干活咯。

• 要创建云主机，但它要看一看云主机都要什么配置，才好决定该把这事交给谁（Nova-Compute）去做，所以就去数据库去查看了

• 数据库收到请求之后，把要创建云主机的配置发给Nova-Schedular

• Nova-Schedular拿到云主机配置之后，使用调度算法决定了要让Nova-Compute去干这个事，然后往消息队列里面发一条消息，某某某Nova-Compute，就你了，给创建一台云主机，配置都在数据库里。

• Nova-Compute时时观察着消息队列里的消息，当看到这条让自己创建云主机的消息之后，就要去干活咯。注意：本应该直接去数据库拿取配置信息，但因为Nova-Compute的特殊身份，Nova-Compute所在计算节点上全是云主机，万一有一台云主机被黑客入侵从而控制计算节点，直接拖库是很危险的。所以不能让Nova-Compute知道数据库在什么地方

• Nova-Compute没办法去数据库取东西难道就不工作了吗？那可不行啊，他不知道去哪取，但Nova-Conductor知道啊，于是Nova-Compute往消息队列里发送一条消息，我要云主机的配置相关信息，Nova-Conductor您老人家帮我去取一下吧。

• Nova-Conductor时时观察着消息队列里的消息，当看到Nova-Conductor发的消息之后，就要去干活咯。

• Nova-Conductor告诉数据库我要查看某某云主机的配置信息。

• 数据库把云主机配置信息发送给Nova-Conductor。

• Nova-Conductor把云主机配置信息发到消息队列。

• Nova-Compute收到云主机配置信息。

• Nova-Compute读取云主机配置信息一看，立马就去执行创建云主机了。首先去请求Glance-API，告诉Glance-API我要某某某镜像，你给我吧。

• Glance-API可不鸟你，你是谁啊？你先得把你的Token交给我，我去Keystone上验证你的身份之后才给你镜像。Keystone一看Token，兄弟，没毛病，给他吧。

• Glance-API把镜像资源信息返回给Nova-Compute。

• Nova-Compute拿到镜像后，继续请求网络资源，首先去请求Neutron-Server，告诉Neutron-Server我要某某某网络资源，你给我吧。

• Neutron-Server可不鸟你，你是谁啊？你先得把你的Token交给我，我去Keystone上验证你的身份之后才给你网络。Keystone一看Token，兄弟，没毛病，给他吧。

• Neutron-Server把网络资源信息返回给Nova-Compute。

• Nova-Compute拿到网络后，继续请求存储资源，首先去请求Cinder-API，告诉Cinder-API我要多少多少云硬盘，你给我吧。

• Cinder-API可不鸟你，你是谁啊？你先得把你的Token交给我，我去Keystone上验证你的身份之后才给你网络。Keystone一看Token，兄弟，没毛病，给他吧。

• Cinder-API把存储资源信息返回给Nova-Compute。

• Nova-Compute拿到所有的资源后（镜像、网络、存储），其实Nova-Compute也没有创建云主机的能力，他把创建云主机的任务交给了Libvird，然后创建云主机（KVM/ZEN）


创建云主机网络

• 在控制节点上，加载admin凭证来获取管理员能执行的命令访问权限


[root@linux-node1 ~]# source admin-openrc

• 创建网络


[root@linux-node1 ~]# openstack network create --share --external \
--provider-physical-network provider \
--provider-network-type flat provider
+---------------------------+--------------------------------------+
| Field                     | Value                                |
+---------------------------+--------------------------------------+
| admin_state_up            | UP                                   |
| availability_zone_hints   |                                      |
| availability_zones        |                                      |
| created_at                | 2018-01-22T06:05:17Z                 |
| description               |                                      |
| headers                   |                                      |
| id                        | d8acc6f1-8aed-4f7c-a630-83225f592039 |
| ipv4_address_scope        | None                                 |
| ipv6_address_scope        | None                                 |
| mtu                       | 1500                                 |
| name                      | provider                             |
| port_security_enabled     | True                                 |
| project_id                | 14055178975d417987c5a94f030c7acf     |
| project_id                | 14055178975d417987c5a94f030c7acf     |
| provider:network_type     | flat                                 |
| provider:physical_network | provider                             |
| provider:segmentation_id  | None                                 |
| revision_number           | 4                                    |
| router:external           | External                             |
| shared                    | True                                 |
| status                    | ACTIVE                               |
| subnets                   |                                      |
| tags                      | []                                   |
| updated_at                | 2018-01-22T06:05:18Z                 |
+---------------------------+--------------------------------------+
[root@linux-node1 ~]# neutron net-list
+--------------------------------------+----------+---------+
| id                                   | name     | subnets |
+--------------------------------------+----------+---------+
| d8acc6f1-8aed-4f7c-a630-83225f592039 | provider |         |
+--------------------------------------+----------+---------+

• 在网络上创建一个子网


[root@linux-node1 ~]# openstack subnet create --network provider \
--allocation-pool start=192.168.56.100,end=192.168.56.200 \
--dns-nameserver 192.168.56.2 --gateway 192.168.56.2 \
--subnet-range 192.168.56.0/24 provider-subnet
+-------------------+--------------------------------------+
| Field             | Value                                |
+-------------------+--------------------------------------+
| allocation_pools  | 192.168.56.100-192.168.56.200        |
| cidr              | 192.168.56.0/24                      |
| created_at        | 2018-01-22T06:13:27Z                 |
| description       |                                      |
| dns_nameservers   | 192.168.56.2                         |
| enable_dhcp       | True                                 |
| gateway_ip        | 192.168.56.2                         |
| headers           |                                      |
| host_routes       |                                      |
| id                | 5ae96c6c-2295-4cef-8ce5-cc19f4596c90 |
| ip_version        | 4                                    |
| ipv6_address_mode | None                                 |
| ipv6_ra_mode      | None                                 |
| name              | provider-subnet                      |
| network_id        | d8acc6f1-8aed-4f7c-a630-83225f592039 |
| project_id        | 14055178975d417987c5a94f030c7acf     |
| project_id        | 14055178975d417987c5a94f030c7acf     |
| revision_number   | 2                                    |
| service_types     | []                                   |
| subnetpool_id     | None                                 |
| updated_at        | 2018-01-22T06:13:27Z                 |
+-------------------+--------------------------------------+
[root@linux-node1 ~]# neutron subnet-list
+--------------------------------------+-----------------+-----------------+-------------------------------------------+
| id                                   | name            | cidr            | allocation_pools                          |
+--------------------------------------+-----------------+-----------------+-------------------------------------------+
| 5ae96c6c-2295-4cef-8ce5-cc19f4596c90 | provider-subnet | 192.168.56.0/24 | {"start": "192.168.56.100", "end":        |
|                                      |                 |                 | "192.168.56.200"}                         |
+--------------------------------------+-----------------+-----------------+-------------------------------------------+
[root@linux-node1 ~]# neutron net-list
+--------------------------------------+----------+------------------------------------------------------+
| id                                   | name     | subnets                                              |
+--------------------------------------+----------+------------------------------------------------------+
| d8acc6f1-8aed-4f7c-a630-83225f592039 | provider | 5ae96c6c-2295-4cef-8ce5-cc19f4596c90 192.168.56.0/24 |
+--------------------------------------+----------+------------------------------------------------------+
创建云主机类型
　　默认的最小规格的主机需要512MB内存，对于环境中计算节点内存不足4 GB的，我们推荐创建只需要64MB的keywa.com规格的主机。若单纯为了测试的目的，请使用keywa.com规格的主机来加载CirrOS镜像。

[root@linux-node1 ~]# openstack flavor create --id 0 --vcpus 1 --ram 64 --disk 1 keywa.com
+----------------------------+-----------+
| Field                      | Value     |
+----------------------------+-----------+
| OS-FLV-DISABLED:disabled   | False     |
| OS-FLV-EXT-DATA:ephemeral  | 0         |
| disk                       | 1         |
| id                         | 0         |
| name                       | keywa.com |
| os-flavor-access:is_public | True      |
| properties                 |           |
| ram                        | 64        |
| rxtx_factor                | 1.0       |
| swap                       |           |
| vcpus                      | 1         |
+----------------------------+-----------+
创建密钥

• 导入demo项目凭证


[root@linux-node1 ~]# source demo-openrc

• 生成和添加秘钥对


[root@linux-node1 ~]# ssh-keygen -q -N ""
Enter file in which to save the key (/root/.ssh/id_rsa):
[root@linux-node1 ~]# ls -l .ssh/
total 8
-rw------- 1 root root 1679 Jan 22 14:28 id_rsa
-rw-r--r-- 1 root root  398 Jan 22 14:28 id_rsa.pub
[root@linux-node1 ~]# openstack keypair create --public-key ~/.ssh/id_rsa.pub mykey
+-------------+-------------------------------------------------+
| Field       | Value                                           |
+-------------+-------------------------------------------------+
| fingerprint | 6d:5f:c6:92:ac:5e:49:40:5c:3e:b4:14:9c:f9:59:8c |
| name        | mykey                                           |
| user_id     | 48cd83bd3ce54b8ebece24680e8c8b0a                |
+-------------+-------------------------------------------------+

• 验证公钥的添加


[root@linux-node1 ~]# openstack keypair list
+-------+-------------------------------------------------+
| Name  | Fingerprint                                     |
+-------+-------------------------------------------------+
| mykey | 6d:5f:c6:92:ac:5e:49:40:5c:3e:b4:14:9c:f9:59:8c |
+-------+-------------------------------------------------+
创建安全组规则
　　默认情况下，default安全组适用于所有实例并且包括拒绝远程访问实例的防火墙规则。对诸如CirrOS这样的Linux镜像，我们推荐至少允许ICMP （ping)）和安全Shell（SSH）规则。

• 允许ICMP请求


[root@linux-node1 ~]# openstack security group rule create --proto icmp default
+-------------------+--------------------------------------+
| Field             | Value                                |
+-------------------+--------------------------------------+
| created_at        | 2018-01-22T06:46:59Z                 |
| description       |                                      |
| direction         | ingress                              |
| ethertype         | IPv4                                 |
| headers           |                                      |
| id                | 51ed729f-b268-4a99-b8a6-3a2ba0d31c77 |
| port_range_max    | None                                 |
| port_range_min    | None                                 |
| project_id        | 8a788702c6ea46419bb85b4e4600e3c4     |
| project_id        | 8a788702c6ea46419bb85b4e4600e3c4     |
| protocol          | icmp                                 |
| remote_group_id   | None                                 |
| remote_ip_prefix  | 0.0.0.0/0                            |
| revision_number   | 1                                    |
| security_group_id | 20346c59-a0c4-4cc3-90be-f94c3581edab |
| updated_at        | 2018-01-22T06:46:59Z                 |
+-------------------+--------------------------------------+

• 允许安全Shell（SSH）的访问


[root@linux-node1 ~]# openstack security group rule create --proto tcp --dst-port 22 default
+-------------------+--------------------------------------+
| Field             | Value                                |
+-------------------+--------------------------------------+
| created_at        | 2018-01-22T06:49:46Z                 |
| description       |                                      |
| direction         | ingress                              |
| ethertype         | IPv4                                 |
| headers           |                                      |
| id                | 950a1be7-6fd3-4c80-ba60-7f4f0b573771 |
| port_range_max    | 22                                   |
| port_range_min    | 22                                   |
| project_id        | 8a788702c6ea46419bb85b4e4600e3c4     |
| project_id        | 8a788702c6ea46419bb85b4e4600e3c4     |
| protocol          | tcp                                  |
| remote_group_id   | None                                 |
| remote_ip_prefix  | 0.0.0.0/0                            |
| revision_number   | 1                                    |
| security_group_id | 20346c59-a0c4-4cc3-90be-f94c3581edab |
| updated_at        | 2018-01-22T06:49:46Z                 |
+-------------------+--------------------------------------+
启动云主机实例
　　启动一台实例，您必须至少指定一个类型、镜像名称、网络、安全组、密钥和实例名称。

• 在控制节点上，获得admin凭证来获取只有管理员能执行的命令的访问权限


[root@linux-node1 ~]# source demo-openrc

• 一个实例指定了虚拟机资源的大致分配，包括处理器、内存和存储


　　列出可用类型

[root@linux-node1 ~]# openstack flavor list
+----+-----------+-----+------+-----------+-------+-----------+
| ID | Name      | RAM | Disk | Ephemeral | VCPUs | Is Public |
+----+-----------+-----+------+-----------+-------+-----------+
| 0  | keywa.com |  64 |    1 |         0 |     1 | True      |
+----+-----------+-----+------+-----------+-------+-----------+
　　列出可用镜像

[root@linux-node1 ~]# openstack image list
+--------------------------------------+--------+--------+
| ID                                   | Name   | Status |
+--------------------------------------+--------+--------+
| cd96090c-87ca-4eb3-b964-a7457639bc1e | cirros | active |
+--------------------------------------+--------+--------+
　　列出可用网络

[root@linux-node1 ~]# openstack network list
+--------------------------------------+----------+--------------------------------------+
| ID                                   | Name     | Subnets                              |
+--------------------------------------+----------+--------------------------------------+
| d8acc6f1-8aed-4f7c-a630-83225f592039 | provider | 5ae96c6c-2295-4cef-8ce5-cc19f4596c90 |
+--------------------------------------+----------+--------------------------------------+
　　列出可用的安全组

[root@linux-node1 ~]# openstack security group list
+--------------------------------------+---------+------------------------+----------------------------------+
| ID                                   | Name    | Description            | Project                          |
+--------------------------------------+---------+------------------------+----------------------------------+
| 20346c59-a0c4-4cc3-90be-f94c3581edab | default | Default security group | 8a788702c6ea46419bb85b4e4600e3c4 |
+--------------------------------------+---------+------------------------+----------------------------------+

• 启动实例


[root@linux-node1 ~]# openstack server create --flavor keywa.com --image cirros \
--nic net-id=d8acc6f1-8aed-4f7c-a630-83225f592039 --security-group default \
--key-name mykey demo-instance
+--------------------------------------+-----------------------------------------------+
| Field                                | Value                                         |
+--------------------------------------+-----------------------------------------------+
| OS-DCF:diskConfig                    | MANUAL                                        |
| OS-EXT-AZ:availability_zone          |                                               |
| OS-EXT-STS:power_state               | NOSTATE                                       |
| OS-EXT-STS:task_state                | scheduling                                    |
| OS-EXT-STS:vm_state                  | building                                      |
| OS-SRV-USG:launched_at               | None                                          |
| OS-SRV-USG:terminated_at             | None                                          |
| accessIPv4                           |                                               |
| accessIPv6                           |                                               |
| addresses                            |                                               |
| adminPass                            | MowXppdE5ayJ                                  |
| config_drive                         |                                               |
| created                              | 2018-01-22T07:13:02Z                          |
| flavor                               | keywa.com (0)                                 |
| hostId                               |                                               |
| id                                   | 3b5f20c8-8b17-48a2-9b72-70cc74f6fc8f          |
| image                                | cirros (cd96090c-87ca-4eb3-b964-a7457639bc1e) |
| key_name                             | mykey                                         |
| name                                 | demo-instance                                 |
| os-extended-volumes:volumes_attached | []                                            |
| progress                             | 0                                             |
| project_id                           | 8a788702c6ea46419bb85b4e4600e3c4              |
| properties                           |                                               |
| security_groups                      | [{u'name': u'default'}]                       |
| status                               | BUILD                                         |
| updated                              | 2018-01-22T07:13:02Z                          |
| user_id                              | 48cd83bd3ce54b8ebece24680e8c8b0a              |
+--------------------------------------+-----------------------------------------------+

• 检查实例的状态，状态为ACTIVE那台虚拟机已经成功创建


[root@linux-node1 ~]# openstack server list
+--------------------------------------+---------------+--------+-------------------------+------------+
| ID                                   | Name          | Status | Networks                | Image Name |
+--------------------------------------+---------------+--------+-------------------------+------------+
| 3b5f20c8-8b17-48a2-9b72-70cc74f6fc8f | demo-instance | ACTIVE | provider=192.168.56.110 | cirros     |
+--------------------------------------+---------------+--------+-------------------------+------------+
验证操作

• 使用SSH加密连接实例


[root@linux-node1 ~]# ssh cirros@192.168.56.110
The authenticity of host '192.168.56.110 (192.168.56.110)' can't be established.
RSA key fingerprint is 2f:58:9f:5e:da:c5:1f:46:43:e1:c4:64:da:ee:2e:e6.
Are you sure you want to continue connecting (yes/no)? yes
Warning: Permanently added '192.168.56.110' (RSA) to the list of known hosts.
$

• 验证能否ping通公有网络的网关


$ ping -c 4 114.114.114.114
PING 114.114.114.114 (114.114.114.114): 56 data bytes
64 bytes from 114.114.114.114: seq=0 ttl=128 time=29.289 ms
64 bytes from 114.114.114.114: seq=1 ttl=128 time=29.160 ms
64 bytes from 114.114.114.114: seq=2 ttl=128 time=34.413 ms
64 bytes from 114.114.114.114: seq=3 ttl=128 time=29.153 ms
--- 114.114.114.114 ping statistics ---
4 packets transmitted, 4 packets received, 0% packet loss
round-trip min/avg/max = 29.153/30.503/34.413 ms

• 验证能否连接到互联网


$ ping -c 4 www.baidu.com
PING www.baidu.com (14.215.177.39): 56 data bytes
64 bytes from 14.215.177.39: seq=0 ttl=128 time=12.611 ms
64 bytes from 14.215.177.39: seq=1 ttl=128 time=8.424 ms
64 bytes from 14.215.177.39: seq=2 ttl=128 time=10.575 ms
64 bytes from 14.215.177.39: seq=3 ttl=128 time=11.595 ms
--- www.baidu.com ping statistics ---
4 packets transmitted, 4 packets received, 0% packet loss
round-trip min/avg/max = 8.424/10.801/12.611 ms

• 使用虚拟控制台访问实例


[root@linux-node1 ~]# openstack console url show demo-instance
+-------+------------------------------------------------------------------------------------+
| Field | Value                                                                              |
+-------+------------------------------------------------------------------------------------+
| type  | novnc                                                                              |
| url   | http://192.168.56.11:6080/vnc_auto.html?token=aff15e93-1ebe-49f3-877b-3213e6faa027 |
+-------+------------------------------------------------------------------------------------+

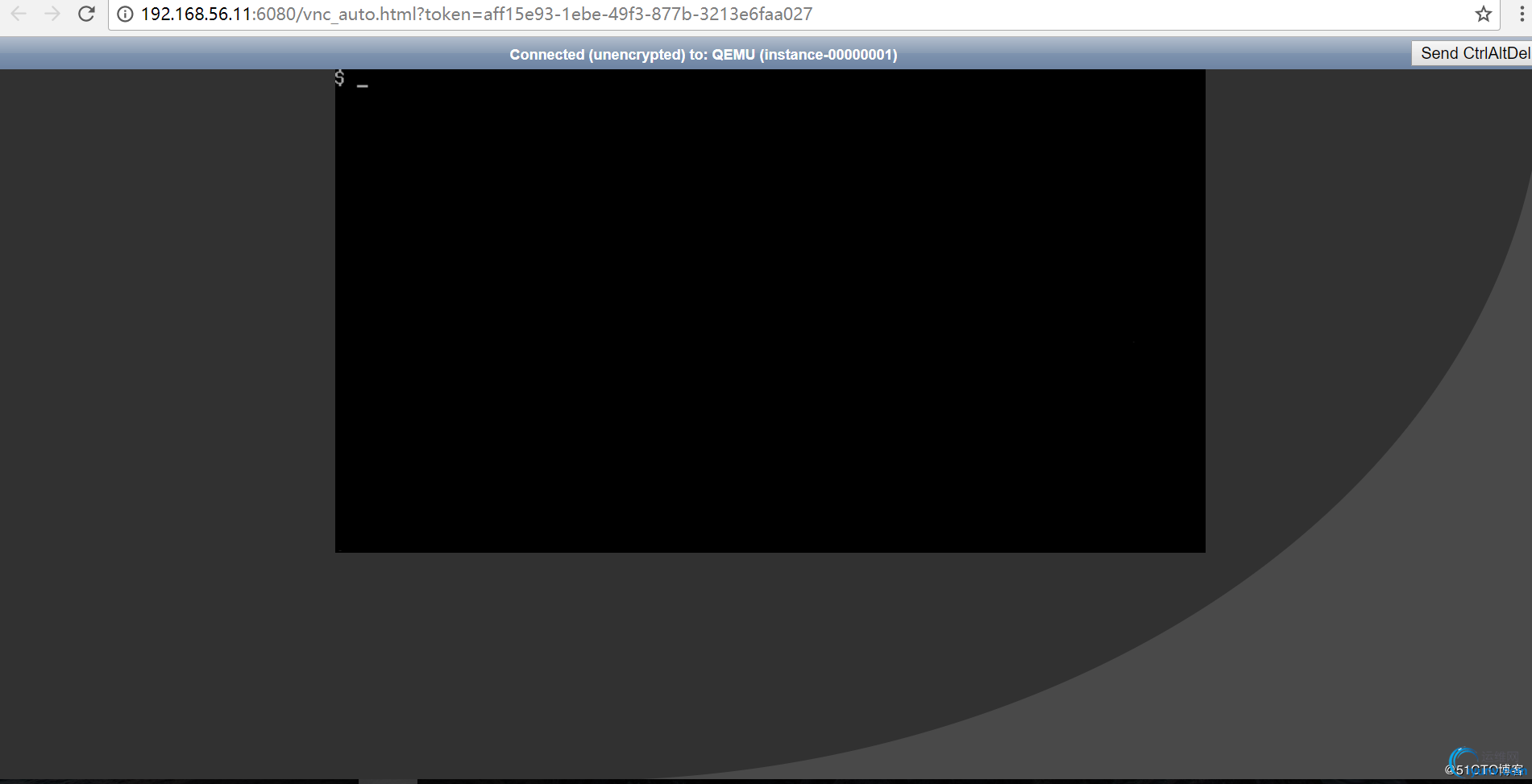

• 浏览器访问192.168.56.11:6080/vnc_auto.html?token=aff15e93-1ebe-49f3-877b-3213e6faa027
