　　Cloud in Action: Install OpenStack Ocata from scratch

　　
　　薛国锋     xueguofeng2011@gmail.com
　　

　　OpenStack can control and manage large pools of compute, storage, and networking resources throughout a datacenter, througha dashboard or via the OpenStack API, and work with popular enterprises and open source technologies making it ideal for heterogeneous infrastructure. Exercising OpenStack can greatly grow our knowledge and skills on IT/DC and Cloud. Today we are going to install OpenStack from scratch and get some hands-on experiences with some of its key services. Below is the physical and logical network design :
　　

　　The simplest architecture is deployed here for us to have a fast and overall understanding for OpenStack:
　　-         Adopt Ubuntu Desktop (ubuntu-16.04.3-desktop-amd64.iso) for easy configuration:
　　https://www.ubuntu.com/download/desktop
　　-         Adopt OpenStack Ocata release and Canonical’s Ubuntu Cloud archive repository for Ubuntu 16.04 (LTS): https://docs.openstack.org/ocata/install-guide-ubuntu/InstallGuide.pdf
　　-         Adopt ‘Nested Virtualization’ to build a minimum OpenStack system and launch instances on top of VMs: 1 controller node(VM) and 2 compute nodes(VM) without block and object storage nodes; networking agents reside on the controller node instead of one or more dedicated network nodes; adopt the Networking Option 1 to provide a DHCP service for launched instances, and bridge VMs and virtual networks to physical networks which actually provide layer-3 routing services; LBaaS and FWassS arenot supported in this option.
　　-         The controller node runs the Identity service, Image service, management portions of Compute, management portion of Networking, various Networking agents, and the Dashboard. It also includes supporting services such as an SQL database, message queue, and NTP.
　　-         The compute node runs the hypervisor portion of Compute that operates instances. By default, Compute uses the KVM hypervisor. The compute node also runs a Networking service agent that connects instances to virtual networks and provides firewalling services to instances via security groups. 2 compute nodes are deployed in this test.

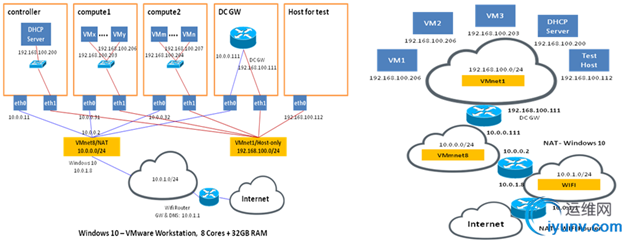

　　-         Two VMnets are created:VMnet1(192.168.100.0/24, No DHCP and IP GW by VMware Workstation) simulates the physical network connecting the lanuched VMs with DC_GW(192.168.100.111/24,10.0.0.111/24), also linked to VMnet8(10.0.0.0/24, IP GW:10.0.0.2, DHCP: 10.0.0.128~ 10.0.0.254) which serves as both the management network and Internet. The IP addr of DNS is 10.0.1.1.
　　

　　1 Configure GNS3 for DC GW
　　2 Basic configuration
　　3 NTP – Chrony
　　4 OpenStack packages
　　5 SQL database - MariaDB
　　6 Message queue – RabbitMQ
　　7 Memcached
　　8 Identity service –Keystone
　　9 Image service – Glance
　　10 Compute service – Nova
　　11 Networking service –Neutron
　　12 Dashboard - Horizon
　　13 Lanuch instances
　　Main blockers
　　

　　

　　1 Configure GNS3 for DC GW

　　

　　2 Basic configuration

Basic configuration
controller	compute1	compute2
///////////////////// Create VMs
user/pw: gset/ipcc2014 　　c:\xgf\OpenStack\controller 　　 　　8.192 GB MEM 　　4 Processors   with Virtualize Intel VT-x/EPT 　　30GB HD 　　Network Adapter(eth0): NAT 　　Network Adapter2(eth1):Host-only	user/pw: gset/ipcc2014 　　c:\xgf\OpenStack\compute1 　　 　　4.096 GB MEM 　　2 Processors   with Virtualize Intel VT-x/EPT 　　20GB HD 　　Network Adapter(eth0): NAT 　　Network Adapter2(eth1):Host-only	user/pw: gset/ipcc2014 　　c:\xgf\OpenStack\compute2 　　 　　4.096 GB MEM 　　2 Processors   with Virtualize Intel VT-x/EPT 　　20GB HD 　　Network Adapter(eth0): NAT 　　Network Adapter2(eth1):Host-only
System settings/brightness&lock –  uncheck ‘Lock’ 　　CTRL+ALT+T / Terminal / Edit / Profile  Preferences / Terminal Size: 80 x 40 　　 　　///////////////////// Upgrade Ubuntu Software 　　sudo apt-get update 　　sudo apt-get upgrade 　　sudo apt-get dist-upgrade 　　 　　///////////////////// Install VMware Tools 　　sudo mkdir  /mnt/cdrom 　　Reinstall VMware Tools by VMware Workstation 　　sudo mount /dev/cdrom /mnt/cdrom 　　cd /mnt/cdrom 　　sudo cp VMwareTools-10.1.6-5214329.tar.gz  /opt 　　cd /opt 　　sudo tar -xvzf  VMwareTools-10.1.6-5214329.tar.gz 　　cd vmware-tools-distrib 　　sudo ./vmware-install.pl 　　 　　///////////////////// Change interace names to eth0, eth1, eth2…. 　　sudo gedit /etc/default/grub 　　GRUB_CMDLINE_LINUX_DEFAULT="quiet  splash" 　　GRUB_CMDLINE_LINUX="net.ifnames=0  biosdevname=0" 　　 　　sudo  update-grub 　　sudo  grub-mkconfig -o /boot/grub/grub.cfg 　　 　　///////////////////// Configure name resolution 　　sudo gedit /etc/hosts 　　127.0.0.1       localhost 　　10.0.0.11       controller 　　10.0.0.31       compute1 　　10.0.0.32       compute2
///////////////////// Configure interfaces, IP Addr and DNS
sudo gedit /etc/network/interfaces 　　auto lo 　　iface lo inet loopback 　　auto eth0 　　iface eth0 inet static 　　address 10.0.0.11 　　netmask 255.255.255.0 　　gateway 10.0.0.2 　　dns-nameserver 10.0.1.1 　　auto eth1 　　iface eth1 inet manual	sudo gedit /etc/network/interfaces 　　auto lo 　　iface lo inet loopback 　　auto eth0 　　iface eth0 inet static 　　address 10.0.0.31 　　netmask 255.255.255.0 　　gateway 10.0.0.2 　　dns-nameserver 10.0.1.1 　　auto eth1 　　iface eth1 inet manual	sudo gedit /etc/network/interfaces 　　auto lo 　　iface lo inet loopback 　　auto eth0 　　iface eth0 inet static 　　address 10.0.0.32 　　netmask 255.255.255.0 　　gateway 10.0.0.2 　　dns-nameserver 10.0.1.1 　　auto eth1 　　iface eth1 inet manual
///////////////////// Configure hostnames 　　sudo gedit /etc/hostname
controller	compute1	compute2
///////////////////// Install  openssh & git 　　sudo apt-get install openssh-server 　　sudo apt-get install openssh-client 　　sudo apt-get install sysv-rc-conf 　　sudo sysv-rc-conf ssh on 　　sudo sysv-rc-conf --list | grep ssh 　　netstat -ta | grep ssh 　　 　　sudo apt-get install git-core

　　

　　3 NTP – Chrony

Network Time Protocl – NTP
controller	compute1	compute2
///////////////////// Install Chrony to synchronize services  among nodes
sudo apt-get install chrony 　　 　　sudo gedit /etc/chrony/chrony.conf 　　allow 10.0.0.0./24   //  put at the first line 　　 　　 　　 　　sudo service chrony restart	sudo apt-get install chrony 　　 　　sudo gedit /etc/chrony/chrony.conf 　　server controller iburst // put at the first line 　　# pool 2.debian.pool.ntp.org offline iburst // comment out 　　 　　sudo service chrony restart	sudo apt-get install chrony 　　 　　sudo gedit /etc/chrony/chrony.conf 　　server controller iburst // put at the first line 　　# pool 2.debian.pool.ntp.org offline iburst // comment out 　　 　　sudo service chrony restart
///////////////////// Verify operation

　　

　　4 OpenStack packages

OpenStack packages
controller	compute1	compute2
///////////////////// For all nodes: controller, compute and  block storage…. 　　sudo apt-get install  software-properties-common 　　sudo add-apt-repository cloud-archive:ocata 　　sudo apt-get update 　　sudo apt-get dist-upgrade 　　sudo apt-get install python-openstackclient

　　

　　5 SQL database - MariaDB

SQL database
controller	compute1	compute2
///////////////////// Install and Run MySQL 　　sudo apt-get install mariadb-server python-pymysql 　　 　　sudo gedit /etc/mysql/mariadb.conf.d/99-openstack.cnf 　　[mysqld] 　　bind-address = 10.0.0.11 　　default-storage-engine = innodb 　　innodb_file_per_table = on 　　max_connections = 4096 　　collation-server = utf8_general_ci 　　character-set-server = utf8 　　 　　sudo service mysql restart 　　sudo mysqladmin -u root password ipcc2014  // for database root user 　　sudo mysql_secure_installation 　　netstat -tnlp | grep 3306 　　 　　///////////////////// Set password for Linux root user 　　sudo passwd   // set ‘ipcc2014’ 　　su root    // enter the root mode 　　#mysql   // the root user no longer uses a password for local access to MySQL  server 　　MariaDB [(none)]> 　　show databases; 　　use mysql; 　　show tables;

　　

　　6 Message queue – RabbitMQ

Message queue
Controller	compute1	compute2
///////////////////// Install RabbitMQ 　　sudo apt-get install rabbitmq-server 　　sudo rabbitmqctl add_user openstack ipcc2014 　　sudo rabbitmqctl set_permissions openstack  ".*" ".*" ".*"

　　

　　7 Memcached
　　

Memcached
Controller	compute1	compute2
///////////////////// Install Memcached 　　sudo apt-get install memcached  python-memcache 　　 　　sudo gedit /etc/memcached.conf 　　-l 10.0.0.11 　　 　　sudo service memcached restart

　　
　　

　　8 Identity service –Keystone
　　

Identity service
controller	compute1	compute2
///////////////////// Create a database   　　su root    // enter the root mode 　　#mysql 　　MariaDB [(none)]> 　　CREATE DATABASE keystone; 　　GRANT ALL PRIVILEGES ON keystone.* TO  'keystone'@'localhost'  IDENTIFIED BY  'ipcc2014'; 　　GRANT ALL PRIVILEGES ON keystone.* TO  'keystone'@'%'  IDENTIFIED BY  'ipcc2014'; 　　 　　///////////////////// Install Keystone 　　sudo apt-get install keystone 　　 　　sudo gedit /etc/keystone/keystone.conf 　　[database] 　　connection =  mysql+pymysql://keystone:ipcc2014@controller/keystone 　　 　　[token] 　　provider = fernet 　　 　　sudo su -s /bin/sh -c "keystone-manage  db_sync" keystone 　　sudo keystone-manage fernet_setup  --keystone-user keystone --keystone-group keystone 　　sudo keystone-manage credential_setup  --keystone-user keystone --keystone-group keystone 　　sudo keystone-manage bootstrap  --bootstrap-password ipcc2014  --bootstrap-admin-url http://controller:35357/v3/ --bootstrap-internal-url  http://controller:5000/v3/ --bootstrap-public-url http://controller:5000/v3/  --bootstrap-region-id RegionOne 　　 　　sudo gedit /etc/apache2/apache2.conf 　　ServerName controller  //  put in the first line 　　 　　sudo service apache2 restart 　　sudo rm -f /var/lib/keystone/keystone.db 　　 　　export OS_USERNAME=admin 　　export OS_PASSWORD=ipcc2014 　　export OS_PROJECT_NAME=admin 　　export OS_USER_DOMAIN_NAME=Default 　　export OS_PROJECT_DOMAIN_NAME=Default 　　export OS_AUTH_URL=http://controller:35357/v3 　　export OS_IDENTITY_API_VERSION=3 　　 　　openstack project create --domain default  --description "Service Project" service 　　openstack project create --domain default  --description "Demo Project" demo 　　openstack user create --domain default  --password-prompt demo  // ipcc2014 　　openstack role create user 　　openstack role add --project demo --user  demo user

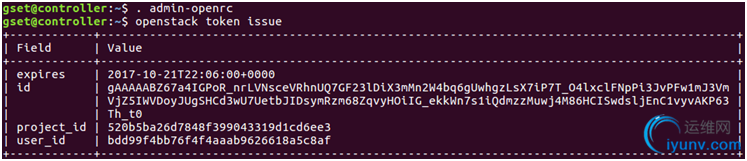

///////////////////// Verify  operation 　　sudo gedit /etc/keystone/keystone-paste.ini 　　// remove ‘admin_token_auth’ from the 　　[pipeline:public_api], [pipeline:admin_api],  and [pipeline:api_v3] sections. 　　 　　unset OS_AUTH_URL OS_PASSWORD 　　 　　openstack --os-auth-url  http://controller:35357/v3 --os-project-domain-name default  --os-user-domain-name default --os-project-name admin --os-username admin  token issue 　　openstack --os-auth-url  http://controller:5000/v3 --os-project-domain-name default  --os-user-domain-name default --os-project-name demo --os-username demo token  issue 　　 　　gedit admin-openrc 　　export OS_PROJECT_DOMAIN_NAME=Default 　　export OS_USER_DOMAIN_NAME=Default 　　export OS_PROJECT_NAME=admin 　　export OS_USERNAME=admin 　　export OS_PASSWORD=ipcc2014 　　export OS_AUTH_URL=http://controller:35357/v3 　　export OS_IDENTITY_API_VERSION=3 　　export OS_IMAGE_API_VERSION=2 　　 　　gedit demo-openrc 　　export OS_PROJECT_DOMAIN_NAME=Default 　　export OS_USER_DOMAIN_NAME=Default 　　export OS_PROJECT_NAME=demo 　　export OS_USERNAME=demo 　　export OS_PASSWORD=ipcc2014 　　export OS_AUTH_URL=http://controller:5000/v3 　　export OS_IDENTITY_API_VERSION=3 　　export OS_IMAGE_API_VERSION=2 　　 　　. admin-openrc 　　openstack token issue 　　. demo-openrc 　　openstack token issue	// copy ‘admin-openrc’ 　　 　　 　　 　　 　　 　　 　　 　　 　　// copy ‘demo-openrc’	// copy ‘admin-openrc’ 　　 　　 　　 　　 　　 　　 　　 　　 　　// copy ‘demo-openrc’

　　
　　

　　9 Image service – Glance

　　

Image service
Controller	compute1	compute2
///////////////////// Create a database   　　su root    // enter the root mode 　　#mysql 　　MariaDB [(none)]> 　　CREATE DATABASE glance; 　　GRANT ALL PRIVILEGES ON glance.* TO  'glance'@'localhost'  IDENTIFIED BY  'ipcc2014'; 　　GRANT ALL PRIVILEGES ON glance.* TO  'glance'@'%'  IDENTIFIED BY 'ipcc2014'; 　　 　　. admin-openrc 　　openstack user create --domain default  --password-prompt glance 　　openstack role add --project service --user  glance admin 　　openstack service create --name glance  --description "OpenStack Image" image 　　 　　openstack endpoint create --region RegionOne  image public http://controller:9292 　　openstack endpoint create --region RegionOne  image internal http://controller:9292 　　openstack endpoint create --region RegionOne  image admin http://controller:9292 　　 　　///////////////////// Install Glance 　　sudo apt-get install glance 　　 　　sudo gedit /etc/glance/glance-api.conf 　　[database] 　　connection = mysql+pymysql://glance:ipcc2014@controller/glance 　　 　　[keystone_authtoken] 　　auth_uri = http://controller:5000 　　auth_url = http://controller:35357 　　memcached_servers = controller:11211 　　auth_type = password 　　project_domain_name = default 　　user_domain_name = default 　　project_name = service 　　username = glance 　　password = ipcc2014 　　 　　[paste_deploy] 　　flavor = keystone 　　 　　[glance_store] 　　stores = file,http 　　default_store = file 　　filesystem_store_datadir = /var/lib/glance/images/ 　　 　　sudo gedit /etc/glance/glance-registry.conf 　　[database] 　　connection = mysql+pymysql://glance:ipcc2014@controller/glance 　　 　　[keystone_authtoken] 　　auth_uri = http://controller:5000 　　auth_url = http://controller:35357 　　memcached_servers = controller:11211 　　auth_type = password 　　project_domain_name = default 　　user_domain_name = default 　　project_name = service 　　username = glance 　　password = ipcc2014 　　 　　 [paste_deploy] 　　flavor = keystone 　　 　　sudo su -s /bin/sh -c "glance-manage  db_sync" glance 　　sudo service glance-registry restart 　　sudo service glance-api restart 　　 　　///////////////////// Verify  operation 　　///////////////////// Download the source image – ‘cirros’ 　　wget http://download.cirros-cloud.net/0.3.5/cirros-0.3.5-x86_64-disk.img 　　 　　///////////////////// Upload to image service using the QCOW2  disk format 　　. admin-openrc 　　openstack image create  "cirros_0_3_5" --file cirros-0.3.5-x86_64-disk.img --disk-format  qcow2 --container-format bare --public 　　openstack image list

　　
　　

　　
　　10 Compute service – Nova
　　

Compute service
Controller	compute1	compute2
///////////////////// Create a database   　　su root    // enter the root mode 　　#mysql 　　MariaDB [(none)]> 　　CREATE DATABASE nova_api; 　　CREATE DATABASE nova; 　　CREATE DATABASE nova_cell0; 　　 　　GRANT ALL PRIVILEGES ON nova_api.* TO  'nova'@'localhost' IDENTIFIED BY 'ipcc2014'; 　　GRANT ALL PRIVILEGES ON nova_api.* TO  'nova'@'%' IDENTIFIED BY 'ipcc2014'; 　　GRANT ALL PRIVILEGES ON nova.* TO 'nova'@'localhost'  IDENTIFIED BY 'ipcc2014'; 　　GRANT ALL PRIVILEGES ON nova.* TO 'nova'@'%'  IDENTIFIED BY 'ipcc2014'; 　　GRANT ALL PRIVILEGES ON nova_cell0.* TO  'nova'@'localhost' IDENTIFIED BY 'ipcc2014'; 　　GRANT ALL PRIVILEGES ON nova_cell0.* TO  'nova'@'%' IDENTIFIED BY 'ipcc2014'; 　　 　　. admin-openrc 　　 　　openstack user create --domain default  --password-prompt nova 　　openstack role add --project service --user  nova admin 　　openstack service create --name nova  --description "OpenStack Compute" compute 　　 　　openstack endpoint create --region RegionOne  compute public http://controller:8774/v2.1 　　openstack endpoint create --region RegionOne  compute internal http://controller:8774/v2.1 　　openstack endpoint create --region RegionOne  compute admin http://controller:8774/v2.1 　　 　　openstack user create --domain default  --password-prompt placement 　　openstack role add --project service --user  placement admin 　　openstack service create --name placement  --description "Placement API" placement 　　 　　openstack endpoint create --region RegionOne  placement public http://controller:8778 　　openstack endpoint create --region RegionOne  placement internal http://controller:8778 　　openstack endpoint create --region RegionOne  placement admin http://controller:8778 　　 　　///////////////////// Install Nova 　　sudo apt-get install nova-api nova-conductor  nova-consoleauth nova-novncproxy nova-scheduler nova-placement-api 　　 　　sudo gedit /etc/nova/nova.conf 　　[api_database] 　　connection = mysql+pymysql://nova:ipcc2014@controller/nova_api 　　# connection=sqlite:////var/lib/nova/nova.sqlite // comment out 　　 　　[database] 　　connection = mysql+pymysql://nova:ipcc2014@controller/nova 　　 　　 　　[DEFAULT] 　　transport_url = rabbit://openstack:ipcc2014@controller 　　my_ip = 10.0.0.11 　　use_neutron = True 　　firewall_driver = nova.virt.firewall.NoopFirewallDriver 　　#log_dir=/var/log/nova //  comment out 　　 　　[api] 　　auth_strategy = keystone 　　 　　[keystone_authtoken] 　　auth_uri = http://controller:5000 　　auth_url = http://controller:35357 　　memcached_servers = controller:11211 　　auth_type = password 　　project_domain_name = default 　　user_domain_name = default 　　project_name = service 　　username = nova 　　password = ipcc2014 　　 　　[vnc] 　　enabled = true 　　vncserver_listen = $my_ip 　　vncserver_proxyclient_address = $my_ip 　　 　　 　　 　　[glance] 　　api_servers = http://controller:9292 　　 　　[oslo_concurrency] 　　lock_path = /var/lib/nova/tmp 　　# lock_path=/var/lock/nova // comment out 　　 　　[placement] 　　os_region_name = RegionOne 　　project_domain_name = Default 　　project_name = service 　　auth_type = password 　　user_domain_name = Default 　　auth_url = http://controller:35357/v3 　　username = placement 　　password = ipcc2014 　　# os_region_name = openstack // comment out 　　 　　 　　sudo su -s /bin/sh -c "nova-manage  api_db sync" nova 　　sudo su -s /bin/sh -c "nova-manage  cell_v2 map_cell0" nova 　　sudo su -s /bin/sh -c "nova-manage  cell_v2 create_cell --name=cell1 --verbose" nova 　　sudo su -s /bin/sh -c "nova-manage db  sync" nova 　　sudo nova-manage cell_v2 list_cells 　　 　　sudo service nova-api restart 　　sudo service nova-consoleauth restart 　　sudo service nova-scheduler restart 　　sudo service nova-conductor restart 　　sudo service nova-novncproxy restart 　　 　　sudo ufw disable // open port 5672 for MQ  server 　　sudo ufw status 　　 　　 　　sudo su -s /bin/sh -c "nova-manage  cell_v2 discover_hosts --verbose" nova 　　 　　 　　 　　sudo su -s /bin/sh -c "nova-manage  cell_v2 discover_hosts --verbose" nova	egrep -c '(vmx|svm)' /proc/cpuinfo 　　2 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　///////////////////// Install Nova 　　sudo apt-get install nova-compute 　　 　　 　　 　　sudo gedit /etc/nova/nova.conf 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　[DEFAULT] 　　transport_url = rabbit://openstack:ipcc2014@controller 　　my_ip = 10.0.0.31 　　use_neutron = True 　　firewall_driver = nova.virt.firewall.NoopFirewallDriver 　　#log_dir=/var/log/nova //  comment out 　　 　　[api] 　　auth_strategy = keystone 　　 　　[keystone_authtoken] 　　auth_uri = http://controller:5000 　　auth_url = http://controller:35357 　　memcached_servers = controller:11211 　　auth_type = password 　　project_domain_name = default 　　user_domain_name = default 　　project_name = service 　　username = nova 　　password = ipcc2014 　　 　　[vnc] 　　enabled = True 　　vncserver_listen = 0.0.0.0 　　vncserver_proxyclient_address = $my_ip 　　novncproxy_base_url = http://controller:6080/vnc_auto.html 　　 　　[glance] 　　api_servers = http://controller:9292 　　 　　[oslo_concurrency] 　　lock_path = /var/lib/nova/tmp 　　# lock_path=/var/lock/nova // comment out 　　 　　[placement] 　　os_region_name = RegionOne 　　project_domain_name = Default 　　project_name = service 　　auth_type = password 　　user_domain_name = Default 　　auth_url = http://controller:35357/v3 　　username = placement 　　password = ipcc2014 　　# os_region_name = openstack // comment out 　　 　　[libvirt] 　　hw_machine_type =  "x86_64=pc-i440fx-xenial,i686=pc-i440fx-xenial" 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　sudo service nova-compute restart 　　cat /var/log/nova/nova-compute.log	egrep -c '(vmx|svm)' /proc/cpuinfo 　　2 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　///////////////////// Install Nova 　　sudo apt-get install nova-compute 　　 　　 　　 　　sudo gedit /etc/nova/nova.conf 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　[DEFAULT] 　　transport_url = rabbit://openstack:ipcc2014@controller 　　my_ip = 10.0.0.32 　　use_neutron = True 　　firewall_driver = nova.virt.firewall.NoopFirewallDriver 　　#log_dir=/var/log/nova //  comment out 　　 　　[api] 　　auth_strategy = keystone 　　 　　[keystone_authtoken] 　　auth_uri = http://controller:5000 　　auth_url = http://controller:35357 　　memcached_servers = controller:11211 　　auth_type = password 　　project_domain_name = default 　　user_domain_name = default 　　project_name = service 　　username = nova 　　password = ipcc2014 　　 　　[vnc] 　　enabled = True 　　vncserver_listen = 0.0.0.0 　　vncserver_proxyclient_address = $my_ip 　　novncproxy_base_url = http://controller:6080/vnc_auto.html 　　 　　[glance] 　　api_servers = http://controller:9292 　　 　　[oslo_concurrency] 　　lock_path = /var/lib/nova/tmp 　　# lock_path=/var/lock/nova // comment out 　　 　　[placement] 　　os_region_name = RegionOne 　　project_domain_name = Default 　　project_name = service 　　auth_type = password 　　user_domain_name = Default 　　auth_url = http://controller:35357/v3 　　username = placement 　　password = ipcc2014 　　# os_region_name = openstack // comment out 　　 　　[libvirt] 　　hw_machine_type =  "x86_64=pc-i440fx-xenial,i686=pc-i440fx-xenial" 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　sudo service nova-compute restart 　　cat /var/log/nova/nova-compute.log

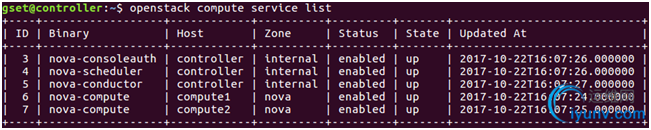

///////////////////// Verify  operation 　　. admin-openrc 　　openstack hypervisor list 　　openstack compute service list 　　openstack catalog list 　　sudo nova-status upgrade check

　　
　　

　　11 Networking service –Neutron

Networking service
controller	compute1	compute2
///////////////////// Create a database   　　su root    // enter the root mode 　　#mysql 　　MariaDB [(none)]> 　　CREATE DATABASE neutron; 　　GRANT ALL PRIVILEGES ON neutron.* TO  'neutron'@'localhost'IDENTIFIED BY 'ipcc2014'; 　　GRANT ALL PRIVILEGES ON neutron.* TO  'neutron'@'%'IDENTIFIED BY 'ipcc2014'; 　　 　　. admin-openrc 　　 　　openstack user create --domain default  --password-prompt neutron 　　openstack role add --project service --user  neutron admin 　　openstack service create --name neutron  --description "OpenStack Networking" network 　　 　　openstack endpoint create --region RegionOne  network public http://controller:9696 　　openstack endpoint create --region RegionOne  network internal http://controller:9696 　　openstack endpoint create --region RegionOne  network admin http://controller:9696 　　 　　///////////////////// Install Neutorn 　　sudo apt-get install neutron-server  neutron-plugin-ml2 neutron-linuxbridge-agent neutron-dhcp-agent  neutron-metadata-agent 　　 　　sudo gedit /etc/neutron/neutron.conf 　　[database] 　　connection = mysql+pymysql://neutron:ipcc2014@controller/neutron 　　# connection = sqlite:////var/lib/neutron/neutron.sqlite // comment  out 　　 　　[DEFAULT] 　　core_plugin = ml2 　　service_plugins = 　　transport_url = rabbit://openstack:ipcc2014@controller 　　auth_strategy = keystone 　　notify_nova_on_port_status_changes = true 　　notify_nova_on_port_data_changes = true 　　 　　[keystone_authtoken] 　　auth_uri = http://controller:5000 　　auth_url = http://controller:35357 　　memcached_servers = controller:11211 　　auth_type = password 　　project_domain_name = default 　　user_domain_name = default 　　project_name = service 　　username = neutron 　　password = ipcc2014 　　 　　[nova] 　　auth_url = http://controller:35357 　　auth_type = password 　　project_domain_name = default 　　user_domain_name = default 　　region_name = RegionOne 　　project_name = service 　　username = nova 　　password = ipcc2014 　　 　　sudo gedit /etc/neutron/plugins/ml2/ml2_conf.ini 　　[ml2] 　　type_drivers = flat,vlan 　　tenant_network_types = 　　mechanism_drivers = linuxbridge 　　extension_drivers = port_security 　　 　　[ml2_type_flat] 　　flat_networks = provider 　　 　　[securitygroup] 　　enable_ipset = true 　　 　　sudo gedit /etc/neutron/plugins/ml2/linuxbridge_agent.ini 　　 　　[linux_bridge] 　　physical_interface_mappings = provider:eth1 　　 　　 　　[vxlan] 　　enable_vxlan = false 　　 　　[securitygroup] 　　enable_security_group = true 　　firewall_driver =  neutron.agent.linux.iptables_firewall.IptablesFirewallDriver 　　 　　sudo gedit /etc/neutron/dhcp_agent.ini 　　[DEFAULT] 　　interface_driver = linuxbridge 　　dhcp_driver = neutron.agent.linux.dhcp.Dnsmasq 　　enable_isolated_metadata = true 　　 　　sudo gedit /etc/neutron/metadata_agent.ini 　　[DEFAULT] 　　nova_metadata_ip = controller 　　metadata_proxy_shared_secret = ipcc2014 　　 　　sudo gedit /etc/nova/nova.conf 　　[neutron] 　　url = http://controller:9696 　　auth_url = http://controller:35357 　　auth_type = password 　　project_domain_name = default 　　user_domain_name = default 　　region_name = RegionOne 　　project_name = service 　　username = neutron 　　password = ipcc2014 　　service_metadata_proxy = true 　　metadata_proxy_shared_secret = ipcc2014 　　 　　sudo su -s /bin/sh -c  "neutron-db-manage --config-file /etc/neutron/neutron.conf \ 　　--config-file  /etc/neutron/plugins/ml2/ml2_conf.ini upgrade head" neutron 　　 　　sudo service nova-api restart 　　sudo service neutron-server restart 　　sudo service neutron-linuxbridge-agent  restart 　　sudo service neutron-dhcp-agent restart 　　sudo service neutron-metadata-agent restart	///////////////////// Install Neutorn 　　sudo apt-get install  neutron-linuxbridge-agent 　　 　　 　　sudo gedit /etc/neutron/neutron.conf 　　[database] 　　 　　 　　 　　# connection = sqlite:////var/lib/neutron/neutron.sqlite //  comment out 　　 　　[DEFAULT] 　　transport_url = rabbit://openstack:ipcc2014@controller 　　auth_strategy = keystone 　　 　　 　　 　　 　　 　　[keystone_authtoken] 　　auth_uri = http://controller:5000 　　auth_url = http://controller:35357 　　memcached_servers = controller:11211 　　auth_type = password 　　project_domain_name = default 　　user_domain_name = default 　　project_name = service 　　username = neutron 　　password = ipcc2014 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　sudo gedit /etc/neutron/plugins/ml2/linuxbridge_agent.ini 　　[linux_bridge] 　　physical_interface_mappings = provider:eth1 　　 　　 　　[vxlan] 　　enable_vxlan = false 　　 　　[securitygroup] 　　enable_security_group = true 　　firewall_driver =  neutron.agent.linux.iptables_firewall.IptablesFirewallDriver 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　sudo gedit /etc/nova/nova.conf 　　[neutron] 　　url = http://controller:9696 　　auth_url = http://controller:35357 　　auth_type = password 　　project_domain_name = default 　　user_domain_name = default 　　region_name = RegionOne 　　project_name = service 　　username = neutron 　　password = ipcc2014 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　sudo service nova-compute restart 　　sudo service neutron-linuxbridge-agent restart	///////////////////// Install Neutorn 　　sudo apt-get install  neutron-linuxbridge-agent 　　 　　 　　sudo gedit /etc/neutron/neutron.conf 　　[database] 　　 　　 　　 　　# connection = sqlite:////var/lib/neutron/neutron.sqlite //  comment out 　　 　　[DEFAULT] 　　transport_url = rabbit://openstack:ipcc2014@controller 　　auth_strategy = keystone 　　 　　 　　 　　 　　 　　[keystone_authtoken] 　　auth_uri = http://controller:5000 　　auth_url = http://controller:35357 　　memcached_servers = controller:11211 　　auth_type = password 　　project_domain_name = default 　　user_domain_name = default 　　project_name = service 　　username = neutron 　　password = ipcc2014 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　sudo gedit /etc/neutron/plugins/ml2/linuxbridge_agent.ini 　　[linux_bridge] 　　physical_interface_mappings = provider:eth1 　　 　　[vxlan] 　　enable_vxlan = false 　　 　　[securitygroup] 　　enable_security_group = true 　　firewall_driver =  neutron.agent.linux.iptables_firewall.IptablesFirewallDriver 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　sudo gedit /etc/nova/nova.conf 　　[neutron] 　　url = http://controller:9696 　　auth_url = http://controller:35357 　　auth_type = password 　　project_domain_name = default 　　user_domain_name = default 　　region_name = RegionOne 　　project_name = service 　　username = neutron 　　password = ipcc2014 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　 　　sudo service nova-compute restart 　　sudo service neutron-linuxbridge-agent  restart

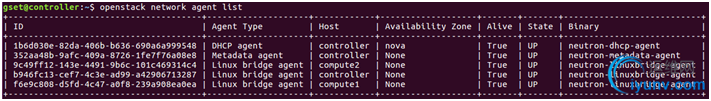

///////////////////// Verify  operation 　　. admin-openrc 　　openstack extension list –network 　　openstack network agent list

　　

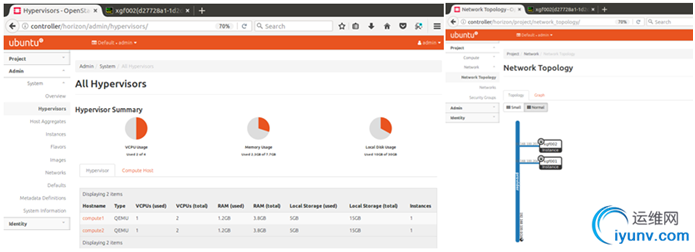

　　12 Dashboard - Horizon

Dashboard
Controller	compute1	compute2
///////////////////// Install Horizon 　　sudo apt-get install openstack-dashboard 　　 　　sudo gedit /etc/openstack-dashboard/local_settings.py 　　#OPENSTACK_HOST = "127.0.0.1" // comment out 　　OPENSTACK_HOST = "controller" 　　 　　ALLOWED_HOSTS = ['*', ]   // at the beginning, not Ubuntu Settings 　　 　　SESSION_ENGINE = 'django.contrib.sessions.backends.cache' // the  memcached session 　　CACHES = { 　　            'default': { 　　                        'BACKEND':  'django.core.cache.backends.memcached.MemcachedCache', 　　                        'LOCATION': 'controller:11211', 　　                        } 　　            } 　　 　　#OPENSTACK_KEYSTONE_URL = "http://%s:5000/v2.0" %  OPENSTACK_HOST // comment out 　　OPENSTACK_KEYSTONE_URL = "http://%s:5000/v3" %  OPENSTACK_HOST 　　 　　#OPENSTACK_KEYSTONE_MULTIDOMAIN_SUPPORT = False  // comment out 　　OPENSTACK_KEYSTONE_MULTIDOMAIN_SUPPORT = True 　　 　　OPENSTACK_API_VERSIONS = { 　　"identity": 3, 　　"image": 2, 　　"volume": 2, 　　} 　　 　　#OPENSTACK_KEYSTONE_DEFAULT_DOMAIN = 'Default'  //  comment out 　　OPENSTACK_KEYSTONE_DEFAULT_DOMAIN = "Default" 　　 　　#OPENSTACK_KEYSTONE_DEFAULT_ROLE = "_member_"  //  comment out 　　OPENSTACK_KEYSTONE_DEFAULT_ROLE = "user" 　　 　　OPENSTACK_NEUTRON_NETWORK = { 　　#    'enable_router':  True, 　　#    'enable_quotas':  True, 　　#    'enable_ipv6': True, 　　#     'enable_distributed_router': False, 　　#    'enable_ha_router':  False, 　　#    'enable_lb': True, 　　#    'enable_firewall':  True, 　　#    'enable_vpn': True, 　　#     'enable_fip_topology_check': True,   // comment out 　　'enable_router': False, 　　'enable_quotas': False, 　　'enable_ipv6': False, 　　'enable_distributed_router': False, 　　'enable_ha_router': False, 　　'enable_lb': False, 　　'enable_firewall': False, 　　'enable_vpn': False, 　　'enable_fip_topology_check': False, 　　 　　TIME_ZONE = "UTC" 　　 　　sudo chown www-data:www-data  /var/lib/openstack-dashboard/secret_key 　　 　　sudo gedit  /etc/apache2/conf-available/openstack-dashboard.conf 　　WSGIApplicationGroup %{GLOBAL} 　　 　　sudo service apache2 reload 　　 　　///////////////////// Verify  operation 　　http://controller/horizon 　　default/admin/ipcc2014 　　default/demo/ipcc2014

　　

　　 13 Lanuch instances
　　

Lanuch an instance
controller	compute1	compute2
///////////////////// Create the provider network 　　. admin-openrc                                                                            　　openstack network create --share --external  --provider-physical-network provider --provider-network-type flat provider 　　 　　///////////////////// Create a subnet on the provider network 　　openstack subnet create --network provider  --allocation-pool start=192.168.100.200,end=192.168.100.220 --dns-nameserver 10.0.1.1 --gateway 192.168.100.111 --subnet-range 192.168.100.0/24 provider 　　 　　///////////////////// Create m1.nano flavor 　　openstack flavor create --id 0 --vcpus 1  --ram 64 --disk 1 m1.nano 　　 　　///////////////////// Add rules for the default security group 　　openstack  security group rule create --proto icmp default          　　openstack security group rule create --proto  tcp --dst-port 22 default
///////////////////// Verify  operation 　　. admin-openrc 　　openstack  flavor list 　　openstack image  list 　　openstack  network list 　　openstack  security group list 　　openstack  server list

　　

　　

　　Main blockers
　　
　　Following the install guide carefully, I have still been confronted with several heavy blockers during theinstallation:
　　
　　1) The dashboard gives an “internal server error” .
　　cat  /var/log/apache2/error.log : [Sun Oct 2214:42:41.315045 2017] [wsgi:error] [pid 5472:tid 140055544346368] [remote10.0.0.11:36929] IOError: [Errno 13] Permission denied:'/var/lib/openstack-dashboard/secret_key'.
　　Solved it in Controller Node by:sudo chown www-data:www-data /var/lib/openstack-dashboard/secret_key
　　https://bugs.launchpad.net/openstack-manuals/+bug/1683594
　　https://stackoverflow.com/questions/42632130/cant-launch-openstack-horizon-dashboard-ioerror-errno-13-permission-denied
　　
　　2) No response from the dashboard.
　　Solved it in Controller Node by: sudo gedit /etc/apache2/conf-available/openstack-dashboard.conf
　　WSGIApplicationGroup%{GLOBAL}
　　https://ask.openstack.org/en/question/91352/openstack-mitaka-can-not-access-dashboard/
　　
　　3) VMs don’t boot and are stuck at "Booting fromHarddisk GRUB" in the console VNC.
　　Solved it in Compute Nodes by:sudo gedit /etc/nova/nova.conf
　　[libvirt]
　　hw_machine_type= "x86_64=pc-i440fx-xenial,i686=pc-i440fx-xenial"
　　https://ask.openstack.org/en/question/103598/libvirt-vm-does-not-boot-in-ocata-libvirtxml-missing-wrong-owner-for-consolelog/
　　https://ask.openstack.org/en/question/107212/ocata-vnc-shows-cirros-instance-stuck-at-grub/
　　
　　In addtion, please be extremely careful with the configuration files of Nova and Neutron; any minor negligence would make the system fail to work and it is very hard and time-consuming to find the reasons.
