graphite+grafana监控openstack和ceph

ddsdjn

　　本文环境：CentOS 7.3.1611，openstack+ceph

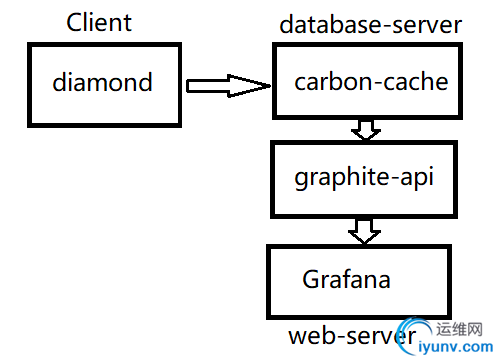

　　架构图如下，服务端部分可以分开也可以部署在同一台主机上：

　　一、添加epel源和base源，安装carbon和whisper，whisper用于存储监控的数据，类似rrd文件那样固定大小：
yum install python-carbon python-whisper　　编辑whisper存储规则，以下是自己写的规则：

vi /etc/carbon/storage-schemas.conf[carbon]
pattern = ^carbon\.
retentions = 60:90d
[vms]
pattern = ^instances\.
retentions = 60s:30d,1h:180d,1d:2y,30d:10y
[cluster]
pattern = ^servers\..*\.CephCollector\.ceph\.mon\..*\.cluster\.
retentions = 60s:30d,1h:180d,1d:2y,30d:10y
[CephStats]
pattern = ^servers\..*\.CephStatsCollector\.
retentions = 60s:30d,1h:180d,1d:2y,30d:10y
[cpu]
pattern = ^servers\..*\.cpu\.
retentions = 60s:30d,1h:180d,1d:2y,30d:10y
[diskspace]
pattern = ^servers\..*\.diskspace\.
retentions = 60s:30d,1h:180d,1d:2y,30d:10y
[iostat]
pattern = ^servers\..*\.iostat\.
retentions = 60s:30d,1h:180d,1d:2y,30d:10y
[loadavg]
pattern = ^servers\..*\.loadavg\.
retentions = 60s:30d,1h:180d,1d:2y,30d:10y
[memory]
pattern = ^servers\..*\.memory\.
retentions = 60s:30d,1h:180d,1d:2y,30d:10y
[network]
pattern = ^servers\..*\.network\.
retentions = 60s:30d,1h:180d,1d:2y,30d:10y
[default_1min_for_1day]
pattern = .*
retentions = 60s:1d　　注：监控字段可以在diamond的日志(/var/log/diamond/archive.log)或者grafana查看。
　　60s:30d,1h:180d 就是30天内的数据保存间隔为60秒，一个月到半年的保存间隔为1小时，规则是按顺序匹配，不是最长匹配，所以 default 规则一定要放最后，default设定为那么小只是为了不存储不需要的数据，diamond监控的字段太多，不需要全部存储。
　　carbon配置：
vi /etc/carbon/carbon.conf　　[cache]部分，MAX_UPDATES_PER_SECOND（每秒钟最大更新条数）和MAX_CREATES_PER_MINUTE（每分钟最大创建文件数，diamon客户端首次推送数据的时候才会创建whisper数据文件）可能需要调整一下。
　　启动carbon-cache：
systemctl start carbon-cache　　二、客户端安装diamond
　　（1）每个被监控的客户端都需要安装agent程序
　　在python官网上有，附链接：https://pypi.python.org/pypi/diamond/4.0.515
　　解压后 python setup.py install 即安装完成。
　　（2）配置
cd /etc/diamond
cp diamond.conf.example diamond.conf
vi diamond.conf　　# Graphite server host
　　host = 127.0.0.1 #填上carbon-cache服务器IP，本机的话可以不修改。
　　`default`
　　hostname = test-node1
　　# 60秒推送一次数据
　　interval = 60
　　（3）配置监控项，diamond可以监控的项目很多，包括ceph、libvirt、mysql、haproxy、nginx等等等等
diamond-setup　　基本上一直按回车就可以，由于项目太多，用setup也是繁琐，直接把需要监控的项目放到/etc/diamond/collectors/就可以，具体内容可以参照diamond-setup生成的配置文件。
　　（4）启动
/etc/init.d/diamond start　　至此，监控的服务端和客户端已经部署好，接下来的是部署用于展示的web服务，可以使用 graphite-api + Grafana，也可以 graphite-web，graphite-web是基于django的，需要安装的东西也是一大堆，而且用户体验远远不及Grafana这个专业展示软件。
　　三、安装 graphite-api
　　graphite-api的作用只是向grafana提供访问whisper数据的接口。
　　（1）安装
yum install graphite-api　　（2）配置
　　graphite-api默认启动 127.0.0.1:8888，故需要外部调用或者使用其他服务端口的话，修改/etc/sysconfig/graphite-api的GRAPHITE_API_ADDRESS=0.0.0.0或者GRAPHITE_API_PORT
　　配置文件 /etc/graphite-api.yaml 使用默认即可。
　　（3）启动
systemctl start graphite-api　　四、安装grafana

　　grafana是个很流弊的画图软件，支持很多种数据源，展示图形也很多种。
　　官网下载地址：https://grafana.com/grafana/download
　　（1）yum本地安装，自动安装依赖包：
yum localinstall grafana-4.4.1-1.x86_64.rpm　　（2）安装mysql-server并创建数据库：
　　由于我的grafana直接装在openstack的控制节点上，已经安装好了mysql-server，直接创建数据库：

CREATE DATABASE grafana ;
GRANT ALL PRIVILEGES ON grafana.* TO 'grafana'@'127.0.0.1' IDENTIFIED BY 'grafana';
FLUSH PRIVILEGES;　　mysql在这里只是储存grafana的用户信息，dashboard信息等，不会保存监控的数据。
　　监控的数据是直接调用graphite-api接口读取whisper数据文件。
　　（3）配置文件：/etc/grafana/grafana.ini
　　配置url、mysql连接信息，禁止检查更新、自动发送"使用计数"给grafana，登录界面不使用用户注册功能。
[server]
root_url = http://0.0.0.0:3000
[database]
type = mysql
host = 127.0.0.1:3306
name = grafana
user = grafana
password = grafana
[analytics]
reporting_enabled = false
check_for_updates = false
[security]
[snapshots]
external_enabled = false
[users]
allow_sign_up = false　　（4）启动 grafana :
/etc/init.d/grafana-server start　　五、配置监控
　　（1）浏览器登录 grafana，默认初始用户名密码是admin/admin，在grafana.ini可配置。
　　（2）添加数据源：Data Sources ->Add data sources，输入自定义名称，Type选择【graphite】，url为graphite-api的地址和端口，默认本机8888端口即 【http://localhost:8888】，Access选择【proxy】，其他不填，点击保存并测试连接【Save&Test】，正常返回为绿色背景提示文字
　　"Success
　　Data source is working"
　　（3）至此，全部部署完成，直接在页面上添加dashboard->添加panel->编辑panel即可。
　　附上监控图两张：
