OpenStack —— 计量服务Ceilometer(九)

　　一、Ceilometer介绍
　　Celiometer是OpenStack的计量与监控组件，官方的正式名称为OpenStack Telemetry，用来获取和保存计量与监控的各种测量值，并根据测量值进行报警。同时这些保存下来的测量值也可以被第三方系统获取，用来做更进一步的分析、处理或展示。

　　计量与监控是公有云运营的一个重要环节，计量是为了获取系统中用户对各种资源的使用情况，监控是为了确保资源处于健康的状态。

　　二、Ceilometer主要概念
　　1、Resource

　　被监控的资源对象，可以是一台虚拟机，一台物理机、一块云硬盘，或者OpenStack其他服务组件。
　　2、Meter
　　Ceilometer定义的监控项，这些监控项分为三种类型：

• 　　Cumulative：累积的，随着时间增长(如磁盘读写)。

• 　　Gauge：计量单位，离散的项目(如浮动IP、镜像上传)和波动的值(如对象存储数值)。

• 　　Delta：增量，随着时间的改变而增加的值(如带宽变化)。


　　3、Sample
　　采样值，是每个采集时间点上meter对应的具体值。
　　4、Alarm
　　Ceilometer的报警系统，可以通过阈值或者组合条件报警，并设置报警时的触发动作。
　　三、Ceilometer服务组件

　　1、ceilometer-agent-compute
　　运行在每个计算节点上，轮询代理的一种，用于获取计算节点的测量值。
　　2、ceilometer-agent-central
　　运行在管理服务器上，轮询代理的一种，用于获取OpenStack服务的测量值。
　　3、ceilometer-agent-notification
　　通过监听OpenStack消息队列上的通知消息来获取数据。
　　4、ceilometer-collector(deprecated in Ocata)
　　采集和记录通知代理和轮询代理产生的事件和计量数据。
　　5、ceilometer-api (deprecated in Ocata)
　　Ceilometer提供的REST API服务。
　　6、ceilometer-polling
　　周期性地调用不同的Pollster插件，轮询获得流水线中定义的测量值。
　　四、Meters数据的收集
　　Ceilometer有两种数据收集方式：
　　Poller Agents：

• 　　Compute agent（ceilometer-agent-compute）运行在每个compute节点上，以轮询的方式通过调用Image的driver来获取资源使用统计数据。

• 　　Central agent（ceilometer-agent-central）运行在management server上，以轮询的方式通过调用OpenStack各个组件（包括 Nova、Cinder、Glance、Neutron、Swift 等）的API收集资源使用统计数据。


　　Notificaiton Agents：
　　Collector（ceilometer-collector）是一个运行在一个或者多个management server上的数据收集程序，它会监控 OpenStack 各组件的消息队列。队列中的 notification 消息会被它处理并转化为计量消息，再发回到消息系统中。计费消息会被直接保存到存储系统中。

　　除了监控这些对象以外，Ceilometer还可以监控Neutron的Bandwidth，以及hardware。
　　功能分开之后就如下图：
　　Notification Agents: Listening for data

　　Polling Agents: Asking for data

　　五、Meters数据处理
　　1、Pipeline Manager
　　Ceilometer的计量数据处理采用了Pipeline机制，Pipeline由源(Source)和目标(Sink)两部分组成。源中定义了需要测量哪些数据、数据的采集频率、在哪些端点上进行数据采样，以及这些数据的目标。目标中定义了获得的数据要经过哪些Transformer进行数据转换，并且最终交由哪些Publisher发布。
　　Ceilometer中同时允许有多个Pipeline，每个Pipeline都有自己的源和目标，这就解决了不同采样频率、不同发布方式的问题。

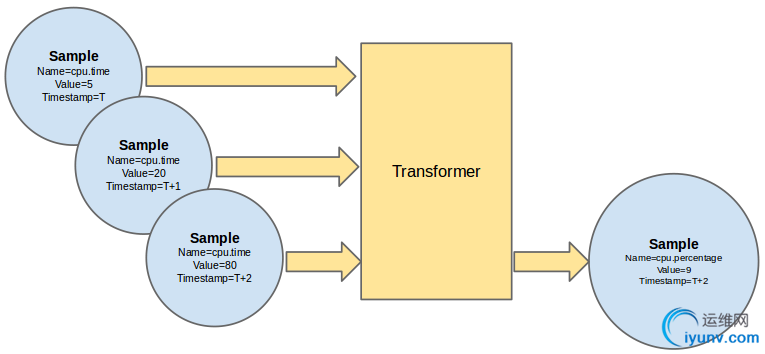

　　2、Transforming the data

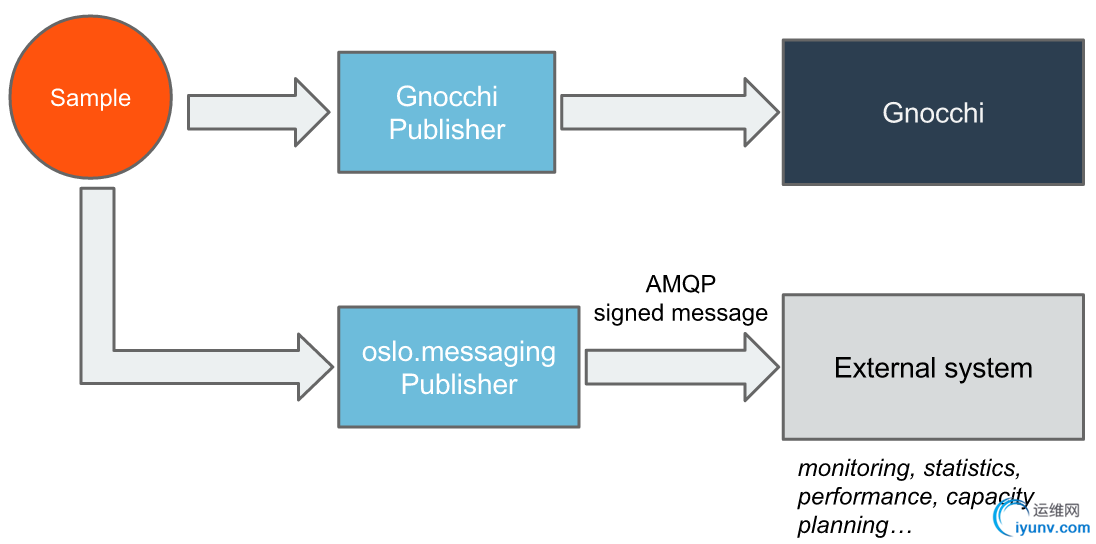

　　3、Publishing the data

　　

　　

　　

　　参考文档：https://docs.openstack.org/ceilometer/pike/contributor/architecture.html
