　　一、OpenStack 简介
　　Openstack是一个控制着大量计算能力、存储、乃至于整个数据中心网络资源的云操作系统，通过Dashboard这个Web界面，让管理员可以控制、赋予他们的用户去提供资源的权限(即：能够通过Dashboard控制整个Openstack云计算平台的运作)。
　　作为IaaS层的云操作系统，OpenStack为虚拟机提供并管理三大类资源：计算、网络和存储。
　　Openstack的发展非常快，而且由于其开源的本质，所以导致了即便是前后相隔的两个不同版本，也可能会出现比较大的区别。所以在我们初习Openstack的时候，应该考虑从一个体系相对成熟，资料相对丰富的版本入手。当然如果你拥有良好的英文阅读习惯的话，Openstack的官网就提供了非常完善的最新版本的文档资料。

　　二、OpenStack 组件
　　OpenStack包含了许多组件。有些组件会首先出现在孵化项目中，待成熟以后进入下一个OpenStack发行版的核心服务中。同时也有部分项目是为了更好地支持OpenStack社区和项目开发管理，不包含在发行版代码中，主要组件如下：

• 　　Compute (Nova) 计算服务

• 　　Identity Service (Keystone) 认证服务

• 　　Image Service (Glance) 镜像服务

• 　　Networking (Neutron) 网络服务

• 　　Dashboard (Horizon) 仪表板

• 　　Object Storage (Swift) 对象存储

• 　　Block Storage (Cinder) 块存储

• 　　Orchestration (Heat) 编排

• 　　Telemetry (Ceilometer) 监控

• 　　Database Service (Trove) 数据库服务

• 　　Data Processing (Sahara) 数据处理


　　三、OpenStack 架构
　　OpenStack是由一系列具有RESTful接口的Web服务所实现的，是一系列组件服务集合。如下图为OpenStack的概念架构，我们看到的是一个标准的OpenStack项目组合的架构。这是比较典型的架构，但不代表这是OpenStack的唯一架构，我们可以选取自己需要的组件项目，来搭建适合自己的云计算平台。

　　

　　OpenStack项目并不是单一的服务，其含有子组件，子组件内由模块来实现各自的功能，如下图为OpenStack的逻辑架构。通过消息队列和数据库，各个组件可以相互调用，互相通信。这样的消息传递方式解耦了组件、项目间的依赖关系，所以才能灵活地满足我们实际环境的需要，组合出适合我们的架构。每个项目都有各自的特性，大而全的架构并非适合每一个用户，譬如Glance在最早的A、B版本中并没有实际出现应用，Nova可以脱离镜像服务独立运行。当用户的云计算规模大到需要管理多种镜像时，才需要像Glance这样的组件。OpenStack的成长是在生产环境中不断被检验，然后再将需求反馈给社区，由社区来实现的一个过程，可以说OpenStack并非脱离实际的理想化开源社区项目，而是与生产实际紧密结合的，可以复制应用的云计算方案。
　　OpenStack 本身是一个分布式系统，不但各个服务可以分布部署，服务中的组件也可以分布部署。
这种分布式特性让 OpenStack 具备极大的灵活性、伸缩性和高可用性。

　　

　　附录：其他图
　　

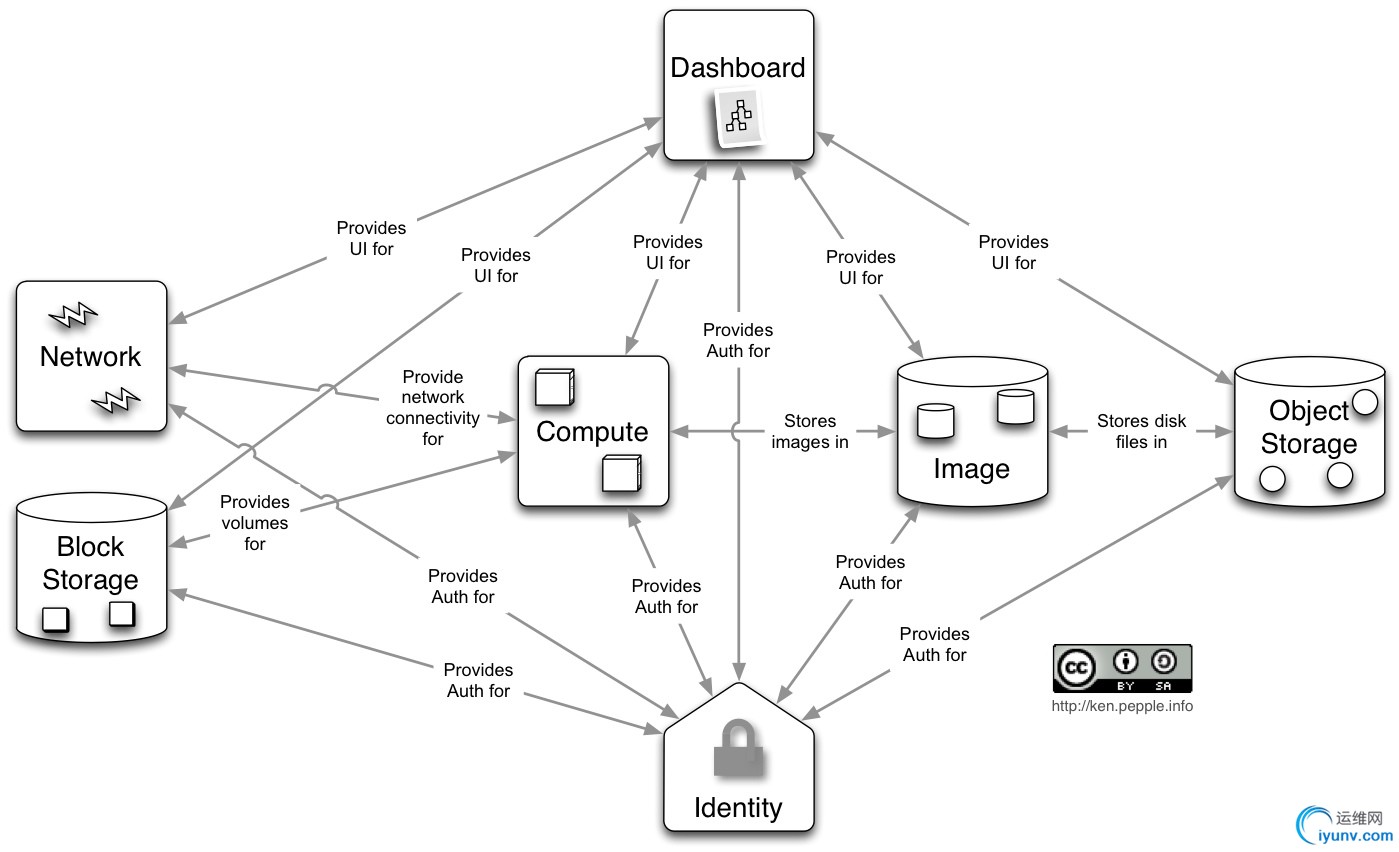

　　概念架构图：

　　

　　
　　

　　
　　
　　

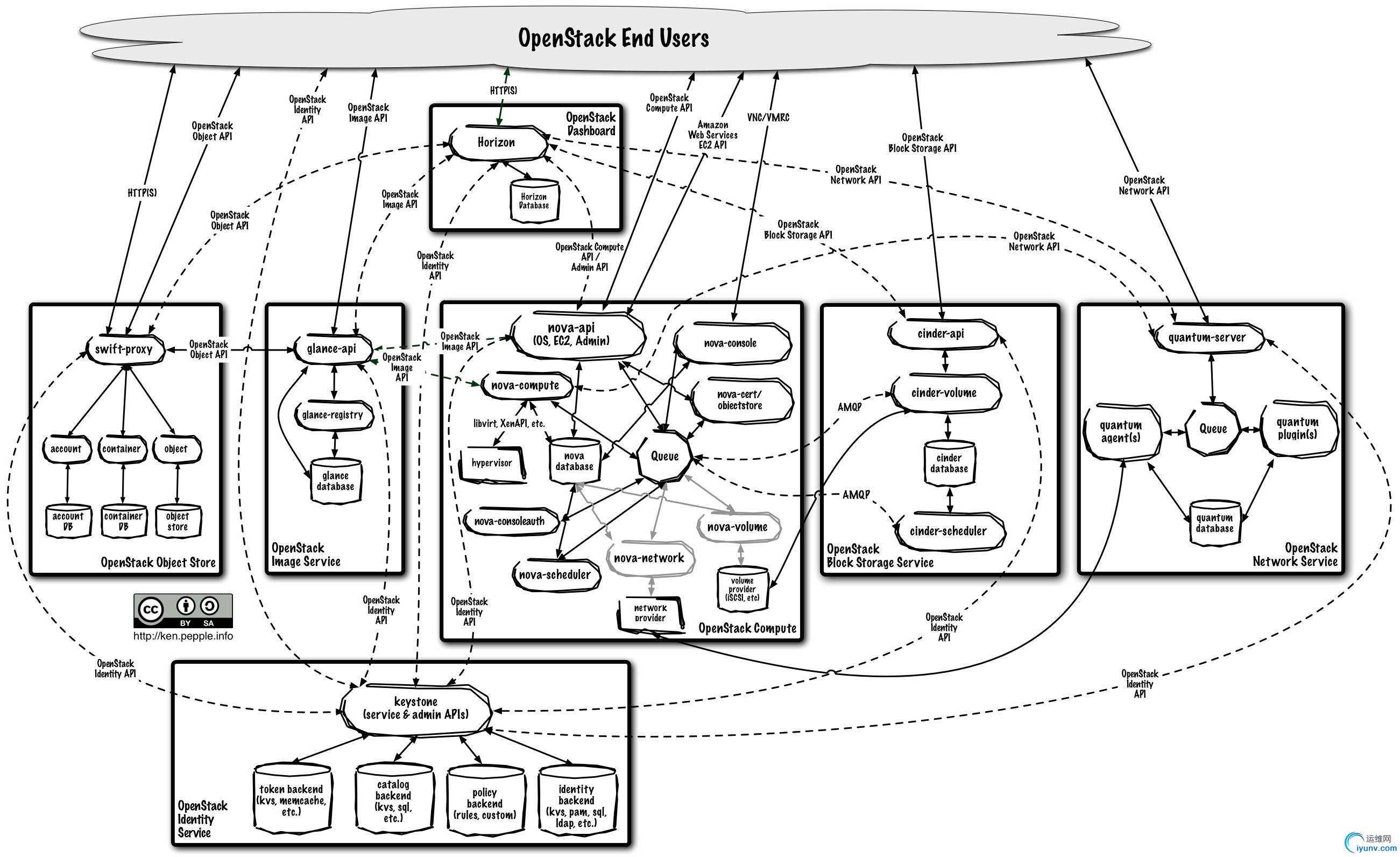

　　逻辑架构图：

　　

　　

　　

　　

　　参考：http://ken.pepple.info/openstack/2012/09/25/openstack-folsom-architecture/
　　https://ilearnstack.com/2013/04/23/introduction-to-openstack-2/
