　　Esxi安装部署fuel 9.0
　　前注：
最近需要部署openstack环境。想用esxi部署先测试。于是开始查找资料，准备部署。很遗憾，GOOGLE了好久，都没有找到比较翔实的部署资料。
通过不断的折腾，终于部署成功。记录下来。分享给需要的朋友。

废话不多说。开始。

1．基础环境：

公司内网网段192.168.11.0/24. DHCP自动分配地址段192.168.11.100-192.168.11.199
在DELL R720上安装ESXI6. IP为192.168.11.80
ESXI安装fuel9.0，然后fuel9.0通过pxe网络部署安装controller，computer节点。
2.  网络规划：

    请注意不先说安装，而把网络规划提前，因为这极为重要，网络规划不好做，后期部署会出各种问题。

    Fuel Openstack一般需要用到五个网络段，分别如下：

    Pxe网段     这是fuel部署系统的网段，默认为10.20.0.0/24段。建议不要更改地址段。更改了容易出问题。
    Public网段   这个网段用来访问外网，这个外网其实就是公司的内网地址段，比如，我的公司内网段是192.168.11.0/24，对于openstack而言，192.168.11.0/24就是外网。这个地址段可以让公司内网很方便的去访问openstack。

    还有storage,private,mgmt，这几个段，我们是测试实验，就不一一详述。

    现在我们开始在ESXI上部署网络

    ESXI创建两个虚拟交换机，一个命名为fuel-pxe，一个命名为fuel-storage，加上原有的vm network总共三个交换机。

    以下图示为创建虚拟交换机过程：

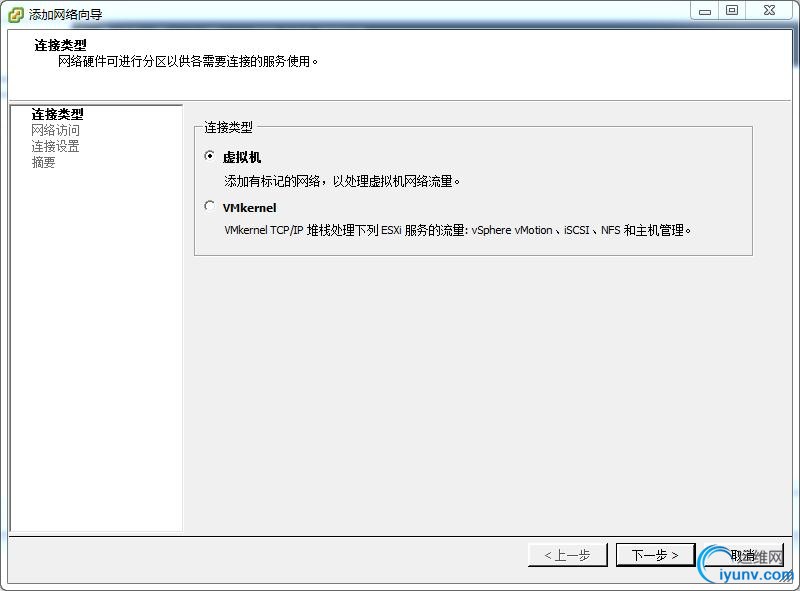

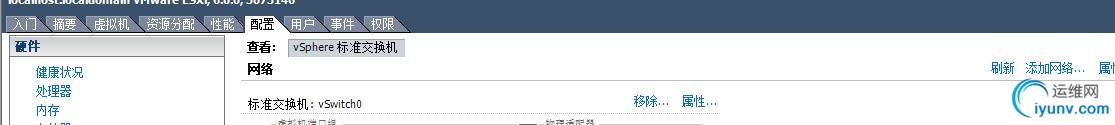

    点击添加网络

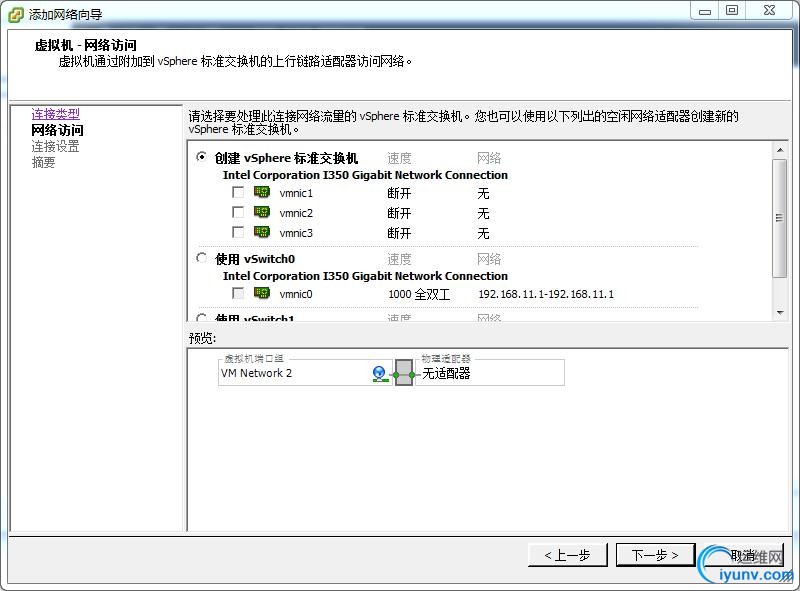

注意：不要勾选网卡

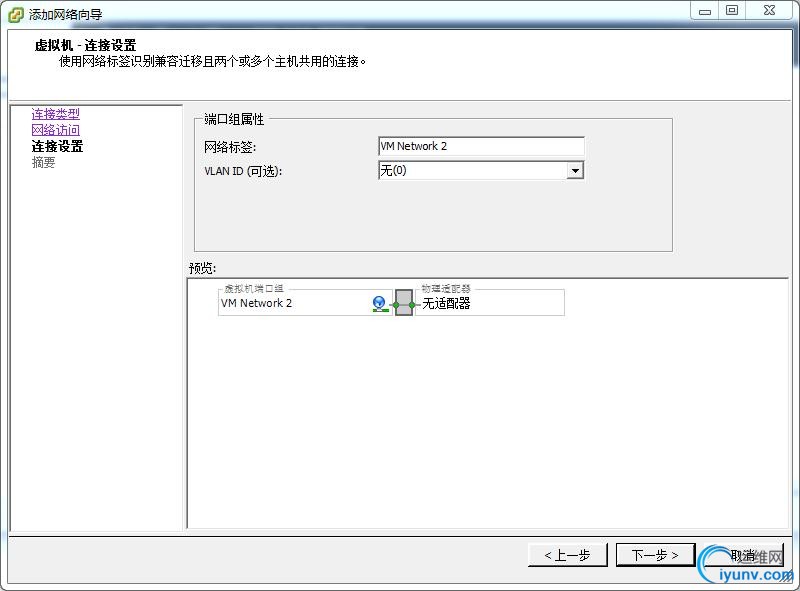

    注意：VM Network2这个名字是可以你自己修改的。比如改成我说的fuel-pxe。


注意：把 VLAN ID 选上全部，因为我们的虚拟交换机需要通过多个网段。




完成

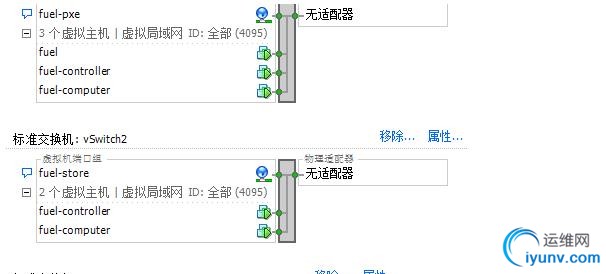

需要创建两个虚拟交换机，创建另外一个和这个操作一样。



创建完成后，默认没有网络接口。

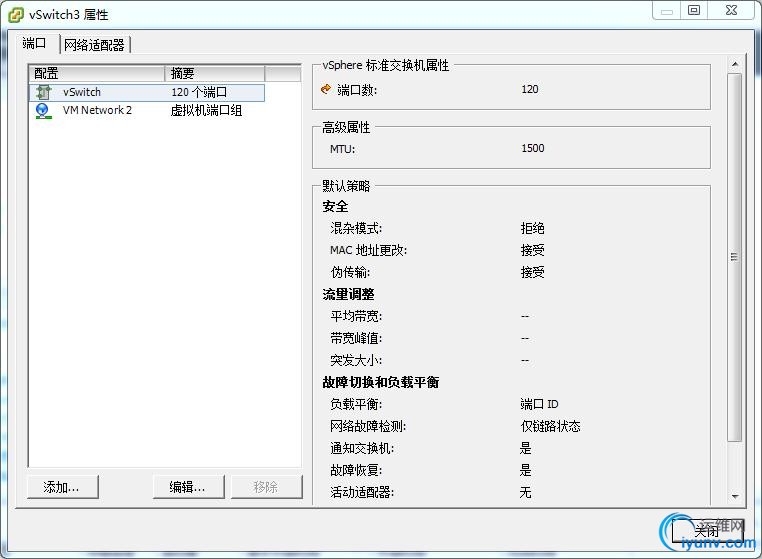

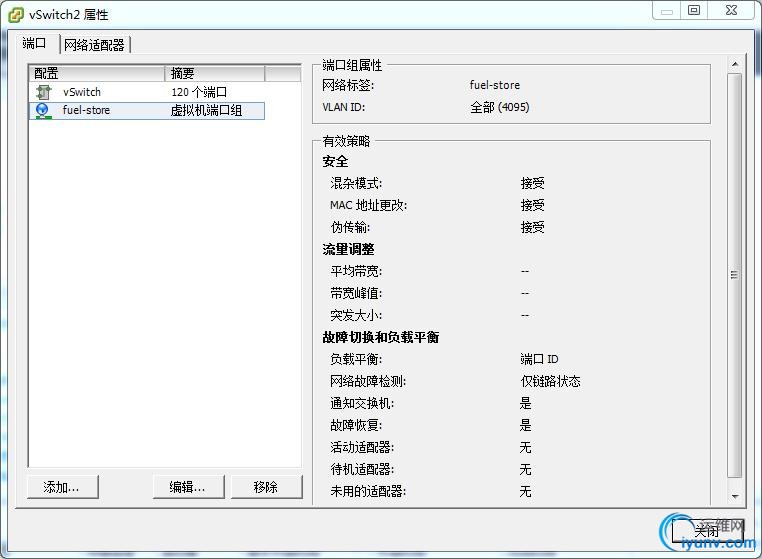

打开交换机的混杂模式

默认是没有打开的，请打开。

现在我们虚拟交换机已经创建好。下一步安装fuel9.0

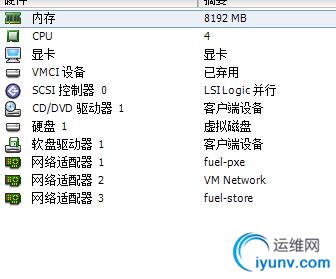

创建虚拟机，内存8G，硬盘100G以上，创建三个网卡。重点：网卡的分配，参考下图

注意：我的第一张网卡是选择连接前面创建的fuel-pxe 虚拟交换机。

安装fuel9.0，步骤略。
需要说明的是，安装过程中有可能会报一个错误，如下：
running post-installation scripts 卡这里
error code 127 running the kickstart script at line 1   报错

据说是个BUG，卡好久，我差不多卡了一个小时，最后才安装成功。如果卡这里，请耐心等等。


安装完成后，进系统做一些基础设置。

• 　　允许ssh，默认是只允许10.20.0.0/24这个段的地址ssh


用如下命令：
           Iptables –I INPUT –ptcp –dport 22 –j ACCEPT
           Service iptables save
　　Service iptables restart

• 　　设定可以连接的IP地址，这里我们选择eth1


参考下图


　　我公司的内网段是192.168.11.0/24.
　　设置好IP后，测试下浏览器打开 https://192.168.11.85:8443

可以登录进去看看，账号密码都是admin



3.因为网络的原因，用不了国外网络的源。手动创建本地源。以下是创建方法：

上传 buildbootstrap

解压bootstrap.zip上传“bootstrap”文件夹至master节点的 /var/www/nailgun/ 目录下覆盖原有bootstrap目录

# fuel-bootstrap activate d01c72e6-83f4-4a19-bb86-6085e40416e6  #激活bootstrap

# fuel-bootstrap list   #查看处于活动状态的bootstrap

上传本地源包

解压mirrors.zip上传解压的“mirrors”文件夹至master节点的  /var/www/nailgun/ 目录下     这里有个问题要注意：这个压缩包mirrors解压出来是双层/mirrors/mirrors目录，而fuel检测源目录只是单层/mirrors，如果你解压出来直接上传进去，后面网络检测会报错，请注意去掉一层/mirrors目录。
# fuel-createmirror   #在处于离线状态的master节点运行命令 （会报错，可忽略）

文件请自行百度查找。


4.ESXI上创建两个虚拟机。内存给8G，硬盘给100G，这个你根据自己的实际情况。
创建三个网卡。重点三张网卡的分配：


      网卡1连接 fuel-pxe  部署网络
      网卡2 连接vn network 外网public
      网卡3 连接fuel-store

两个虚拟机一样设置。
虚拟机一个命名为controller，一个命名为computer，其实这个随意的。
虚拟机开机启动，等几秒会自动选择从pxe启动安装。

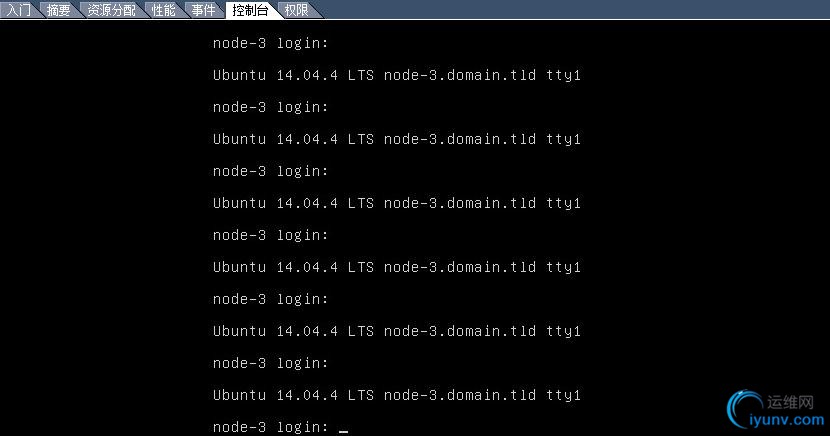

安装完成是如下画面：



暂时可以不登录。我们开始下一步


5. 登录https://192.168.11.85:8443

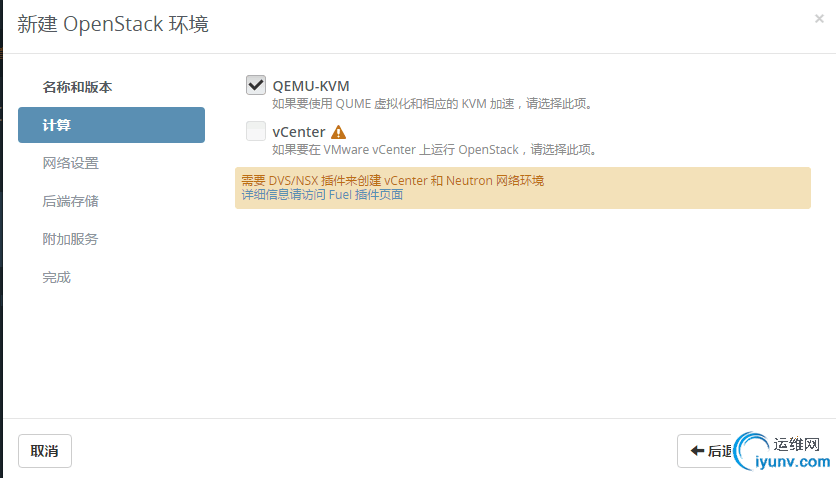

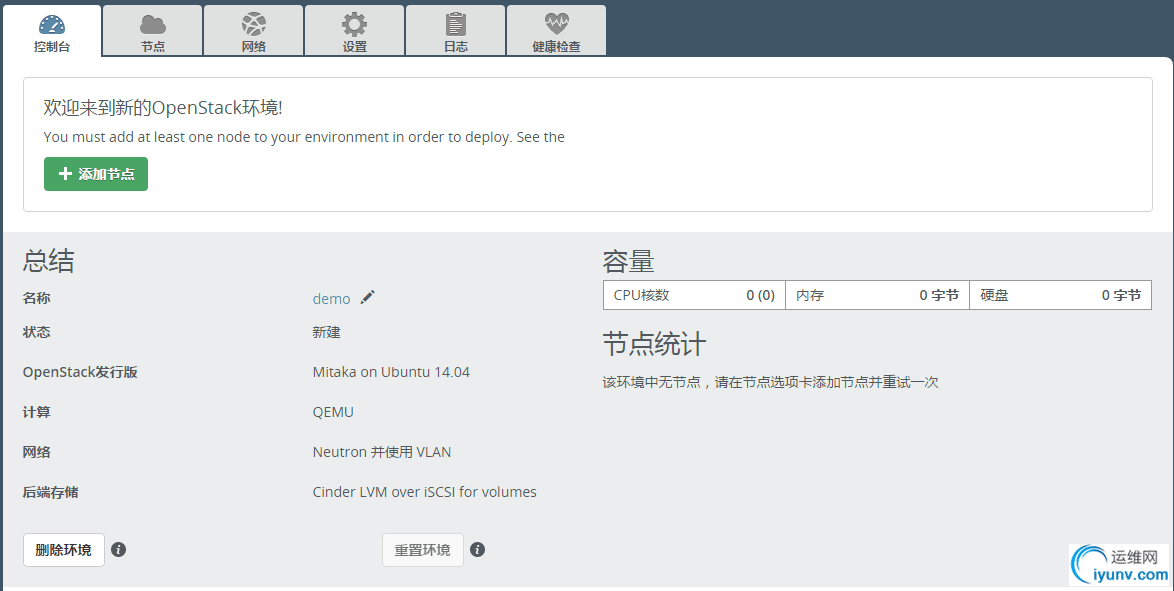

新建openstack环境

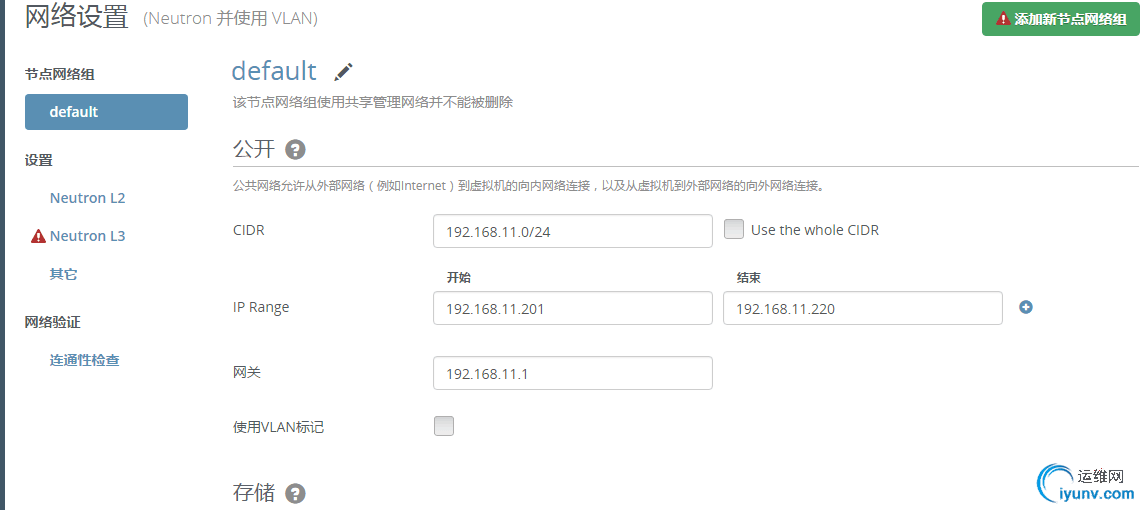

　　配置网络

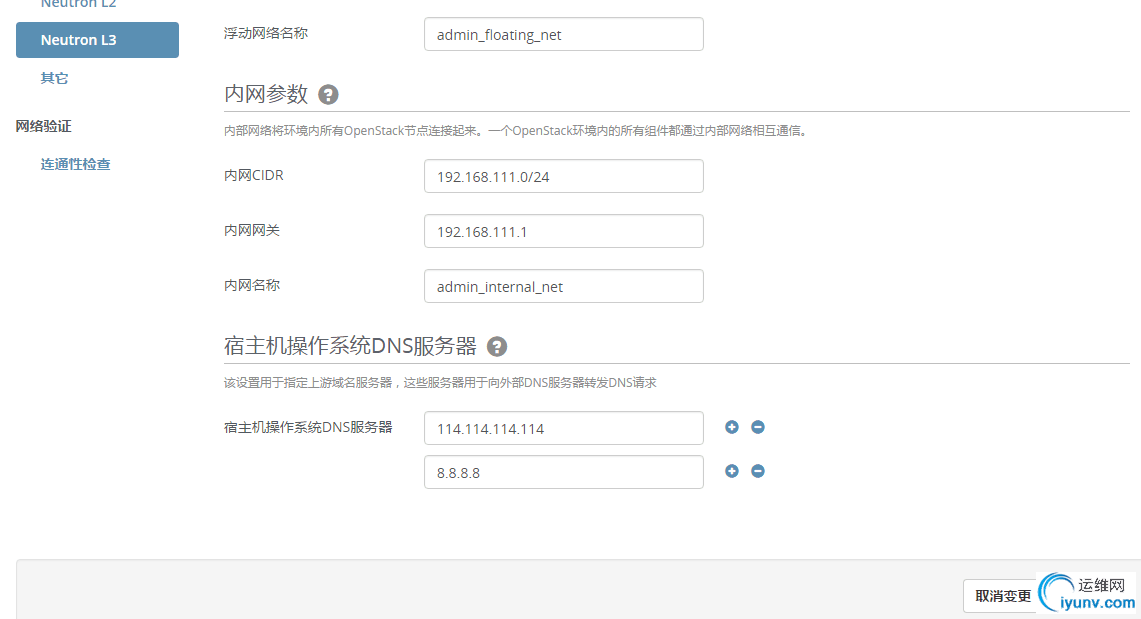

　　注意:default 和neutron l3配置同一个网络，但是不同地址段。
　　

　　

　　

　　

　　

　　

　　

　　

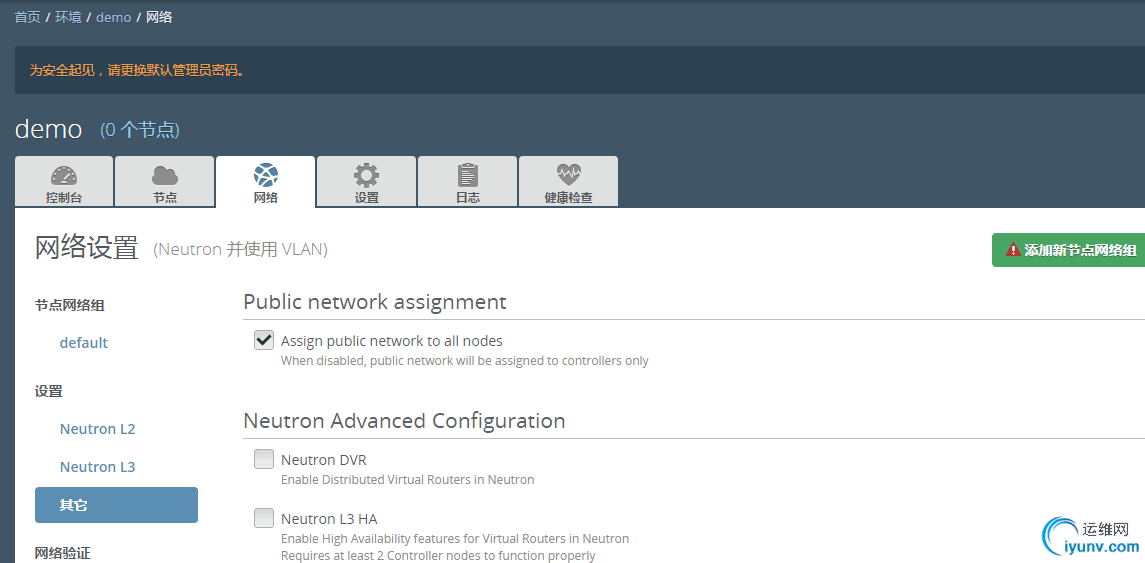

　　注意：如果勾选public networkassignment
　　Host os ntp server 请设置成fuel  master的地址，我的是10.20.0.2，抱歉截图失误。必须改不然部署会报错。

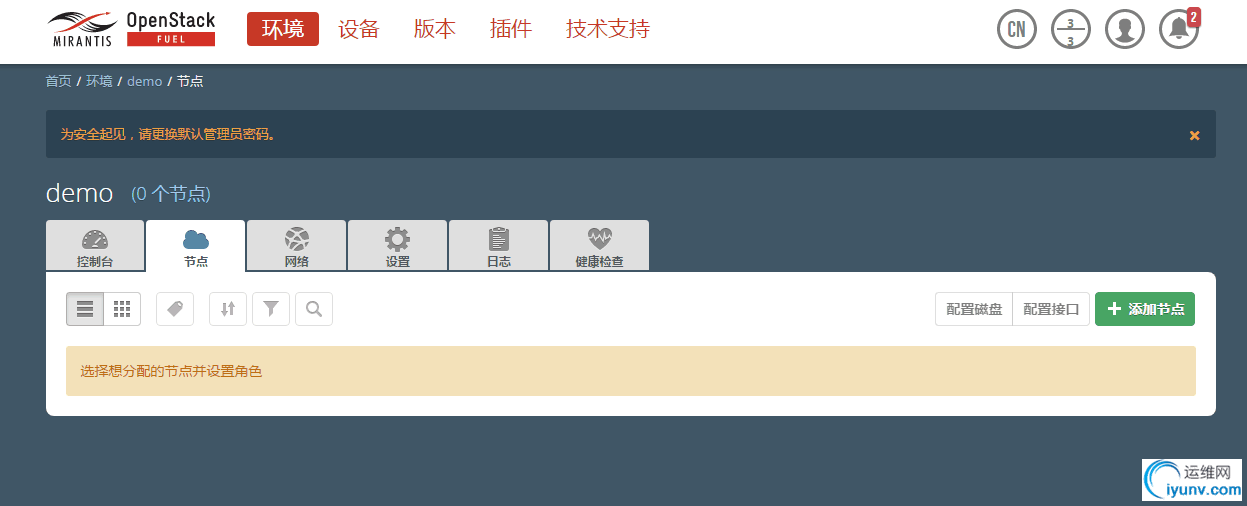

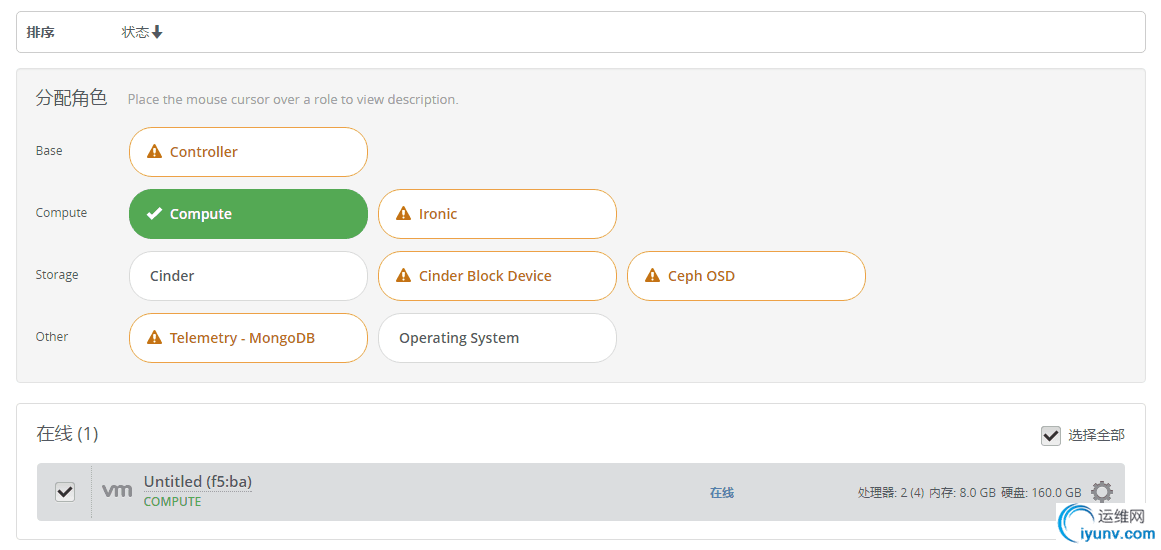

　　添加节点：
　　

　　接口配置，我的是这样。

　　

　　

　　验证网络

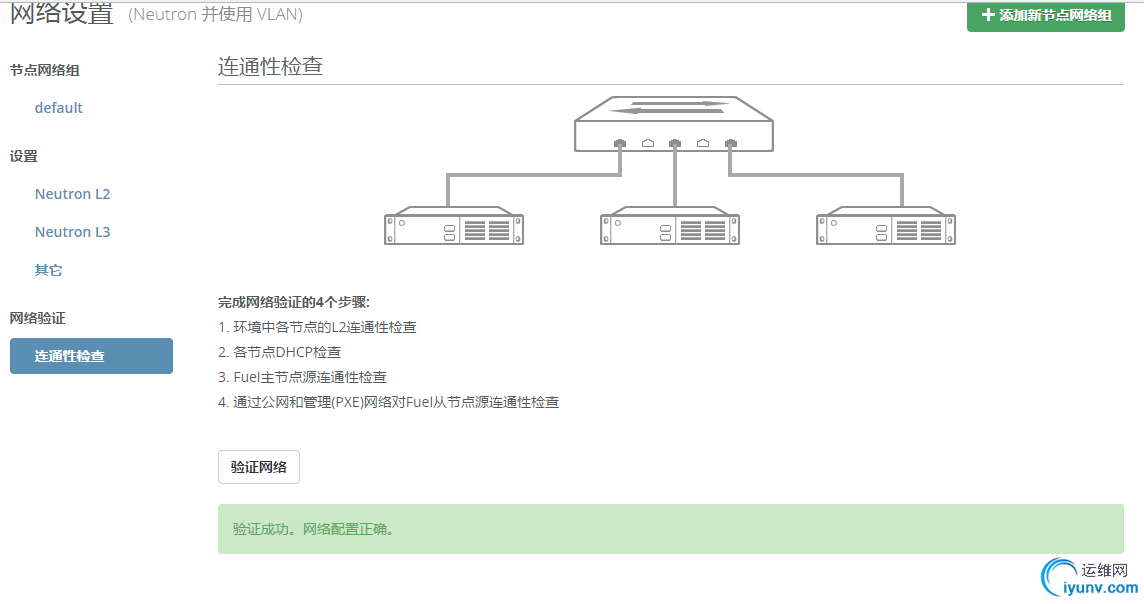

　　连通性检查

　　这里通不过，请检查虚拟交换机的VLANID 都选了吗？  和   混杂模式都打开了吗？
　　

　　

　　

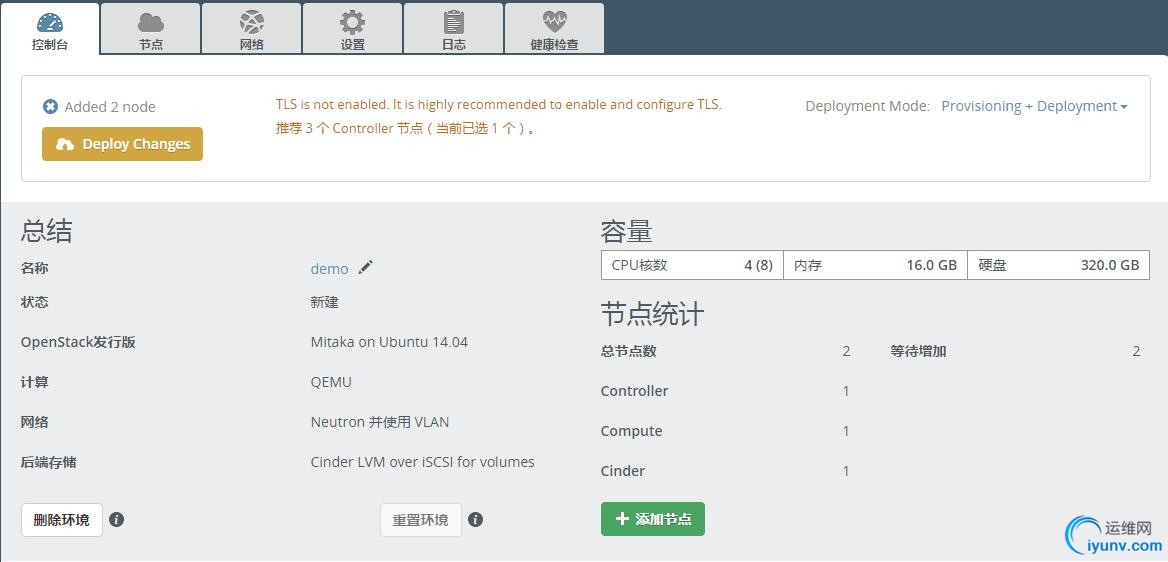

　　6.终于可以部署了。。

　　耐心等待

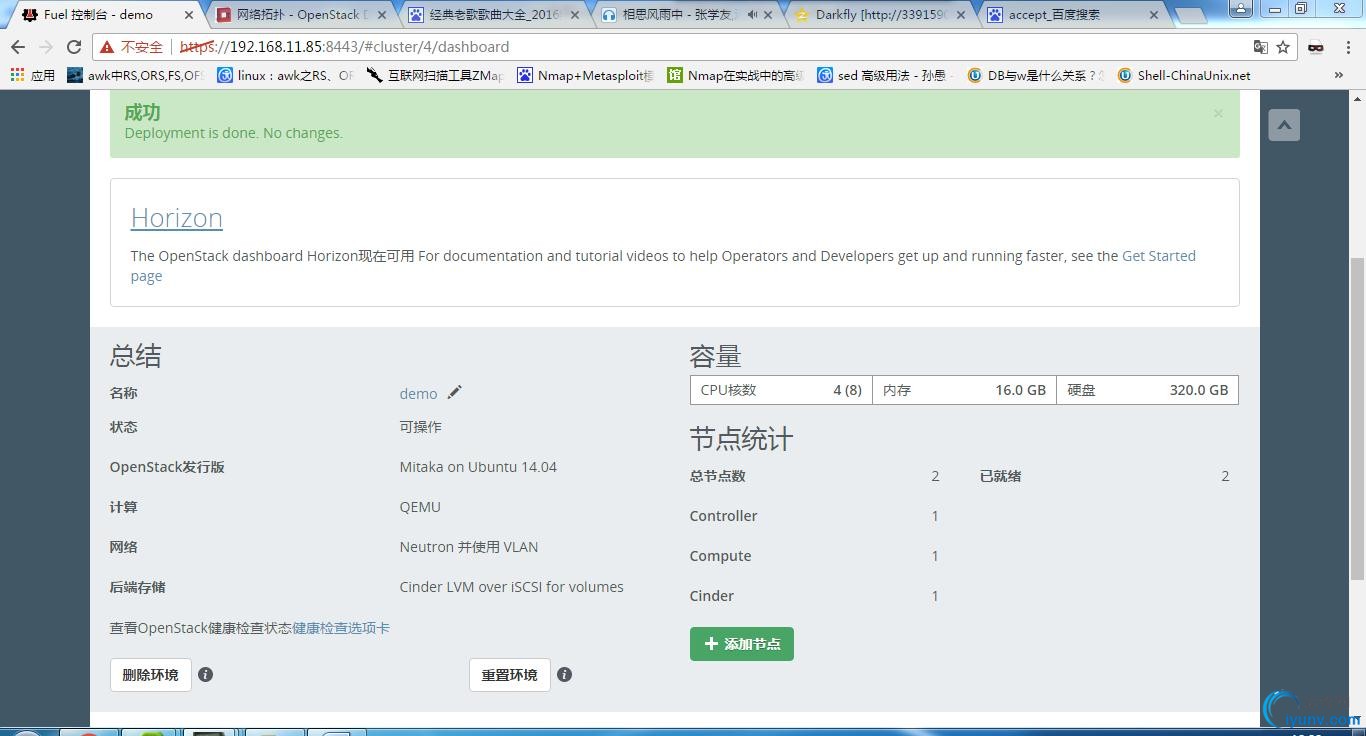

　　部署成功
　　打开Horizon

　　登录  admin/admin
　　

　　

　　BUG:
　　

　　有朋友用这个教程部署完成后，发现上传镜像报错，下图：
　　

　　是个BUG.原因如下：
　　部署openstack默认存储设置出错。
　　检查控制节点glance-api.conf文件。路径：/etc/glance/glance-api.conf
　　

　　在 [glance_store] 部分，配置本地文件系统存储和镜像文件位置：
　　[glance_store]
　　stores = file,http
　　default_store = file
　　filesystem_store_datadir = /var/lib/glance/images/
　　

　　以上是默认配置，报错误的系统，我发现被设置成了swift。修改成上面默认信息，镜像上传成功。
