当在排除万难上线openstack后，发现官方管理后台（dashboard）那么的简洁、那么的歪果仁化，有没有一种做一次“私人订制”的冲动。在线上跑了一段时间后这种冲动转化了动力，用了半个月时间推出融合部门内各个同事需求的openstack 管理后台。


不能容忍的点
1.各个机房都会存在1+套openstack，管理员需要登录多套dashboard。
2.虚机等信息与运维平台脱节，eg：这台vm属于哪个应用，属于哪个运维负责，属于哪个资产登记号等等。
　　

　　

改造的目标
1.运维同事只在一个入口就可以管理所有的openstack。
2.与现有运维平台信息互通。
3.尽量靠近公有云的用户体验模式。


改造的功能
实例（虚机）：创建、删除、升级配置、启动、停止、在线迁移、登陆等。
卷（硬盘）：创建、扩容、镜像、删除等。
模板（虚机cpu、内存、系统盘）：创建、删除等。
镜像：实时同步数据。（因为上传镜像需要花上时间，就用命令行进行）
还有其它配套功能。


使用技术
前端：angularjs 双向绑定，主要呈现结果页面快速显示（也可以用ajax来全部构建）。
后端：java（jsp、spring、mybatis）。
与openstack对接的工作层：python。
后端与工作层中引入队列：减低页面操作量大，从而引起的瓶颈风险。


架构
　　

　　

Web：现有运维平台。（除了特殊数据外，其它数据都在运维平台数据中留一份，提高查询效率）
Queue：存储操作请求。
Worker：与openstack Restful API打交道，并把结果返回Web。
（非特殊情况，只准单向操作，Web中操作Openstack，从而保证数据一致性）
　　

效果对比


|||||||||||
创建实例
原模式

　　

　　现在效果
　　
　　

　　

　　
|||||||||||
实例列表


原模式

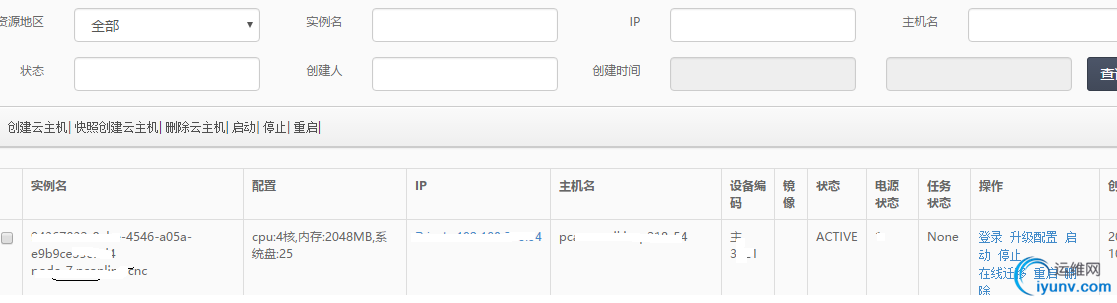

　　现效果
　　
　　

　　

太多张图片就不在这里一一列举了，页面用户交互基本参考了各大公有云（阿里、tx、ucloud）厂商实现。


刚上线的时候，童鞋们的表情是这样，大家都还满意新的管理界面。


　　

　　

　　

Openstack对接介绍


对Openstack的使用基本基于四种方式：
1.OpenStack client
2.cURL
3.Rest API（本次改造是基于该模式）
4.OpenStack SDK


这里介绍两个API，其它可以详读API文档（http://docs.openstack.org/api/quick-start/content/index.html）（用curl进行示范）
PS：OpenStack client中每个命令都可以加入-debug 从而看到每个命令详细调用过程。


post和get请求各举例一个。可以有个认识：post是增删改相关；get是查询相关。


1.获取访问权限和API前缀
http://管理端:5000/v2.0/tokens
方式：POST
参数：
tenantName， passwordCredentials，username ，password
eg：
curl -d '{"auth":{"tenantName":"","passwordCredentials":{"username":"", "password":""}}}' -H "Content-type: application/json" http://:5000/v2.0/tokens | python -m json.tool
注意：header 中 content-type 必须json
返回结果：包含了token、nova、glance、neutron等访问授权和api前缀。


2.获取实例信息
（http://IP:PORT/v2/授权id/）servers/实例id
（）内是通过授权获得的信息。
方式：GET
参数：实例id
eg：
curl -s -H "X-Auth-Token: xxx" http://172.16.10.2:8774/v2/2f50e3cc08d944fdb9dd0e328659c6f0/servers/2f77c971-4848-4923-84e3-c224498300d1  | python -mjson.tool
{
"server": {
"OS-DCF:diskConfig": "AUTO",
"OS-EXT-AZ:availability_zone": "nova",
"OS-EXT-SRV-ATTR:host": "noc",
"OS-EXT-SRV-ATTR:hypervisor_hostname": "nodctc",
"OS-EXT-SRV-ATTR:instance_name": "instance-00000001",
"OS-EXT-STS:power_state": 1,
"OS-EXT-STS:task_state": null,
"OS-EXT-STS:vm_state": "active",
"OS-SRV-USG:launched_at": "201000",
"OS-SRV-USG:terminated_at": null,
"accessIPv4": "",
"accessIPv6": "",
"addresses": {
"Private": [
{
"OS-EXT-IPS-MAC:mac_addr": "fa:16:ae:9eb",
"OS-EXT-IPS:type": "fixed",
"addr": "192.1682",
"version": 4
}
]
},
"config_drive": "",
"created": "2016-14Z",
"flavor": {
"id": "2",
"links": [
{
"href": "http://172.16.10.2:8774/2f50e3cc08d944fdb9dd0e328659c6f0/flavors/2",
"rel": "bookmark"
}
]
},
"hostId": "b30ea8de3f06f2e7f9771aee23badc99f24a3b05cba13fe7f893682d",
"id": "2f77c971-4848-4923-84e3-c224498300d1",
"image": {
"id": "b7d10944-9afc-4b22-8d01-364305716e3c",
"links": [
{
"href": "http://172.16.10.2:8774/2f50e3cc08d944fdb9dd0e328659c6f0/images/b7d10944-9afc-4b22-8d01-364305716e3c",
"rel": "bookmark"
}
]
},
"key_name": null,
"links": [
{
"href": "http://172.16.10.2:8774/v2/2f50e3cc08d944fdb9dd0e328659c6f0/servers/2f77c971-4848-4923-84e3-c224498300d1",
"rel": "self"
},
{
"href": "http://172.16.10.2:8774/2f50e3cc08d944fdb9dd0e328659c6f0/servers/2f77c971-4848-4923-84e3-c224498300d1",
"rel": "bookmark"
}
],
"metadata": {},
"name": "test",
"os-extended-volumes:volumes_attached": [],
"progress": 0,
"security_groups": [
{
"name": "default"
}
],
"status": "ACTIVE",
"tenant_id": "2f50e3cc08d944fdb9dd0e328659c6f0",
"updated": "201:14Z",
"user_id": "90cae4d95424"
}
}
浏览过官方API文档，大家应该觉得做openstack dashboard的二次开发不难，有冲动的兄弟姐妹们动手做个“私人订制”吧。
　　

　　
