OpenStack Nova计算服务管理(四)

9AMC

作者：李晓辉
　　联系方式: Xiaohui_li@foxmail.com
环境介绍

类型	控制节点和计算节点等在一起，形成all-in-one
内存	8G
硬盘	200G
网卡	2块

计算服务概览
　　使用OpenStack计算服务来托管和管理云计算系统。OpenStack计算服务是基础设施即服务(IaaS)系统的主要部分，模块主要由Python实现。
　　OpenStack计算组件请求OpenStack Identity服务进行认证；请求OpenStack Image服务提供磁盘镜像；为OpenStack dashboard提供用户与管理员接口。磁盘镜像访问限制在项目与用户上；配额以每个项目进行设定（例如，每个项目下可以创建多少实例）。OpenStack组件可以在标准硬件上水平大规模扩展，并且下载磁盘镜像启动虚拟机实例。
　　OpenStack计算服务由下列组件所构成：
nova-api 服务
　　接收和响应来自最终用户的计算API请求。此服务支持OpenStack计算服务API，Amazon EC2 API，以及特殊的管理API用于赋予用户做一些管理的操作。它会强制实施一些规则，发起多数的编排活动，例如运行一个实例。
nova-api-metadata 服务
　　接受来自虚拟机发送的元数据请求。一般在安装nova-network服务的多主机模式下使用
nova-compute服务
　　一个持续工作的守护进程，通过Hypervisor的API来创建和销毁虚拟机实例。
nova-scheduler服务
　　拿到一个来自队列请求虚拟机实例，然后决定那台计算服务器主机来运行它。
nova-conductor模块
　　媒介作用于nova-compute服务与数据库之间。它排除了由nova-compute服务对云数据库的直接访问。nova-conductor模块可以水平扩展。但是，不要将它部署在运行nova-compute服务的主机节点上。
nova-cert模块
　　服务器守护进程向Nova Cert服务提供X509证书。用来为euca-bundle-image生成证书。仅仅是在EC2 API的请求中使用
nova-network worker 守护进程
　　与nova-compute服务类似，从队列中接受网络任务，并且操作网络。执行任务例如创建桥接的接口或者改变IPtables的规则。
nova-consoleauth 守护进程
　　授权控制台代理所提供的用户令牌。该服务必须为控制台代理运行才可奏效。
nova-novncproxy 守护进程
　　提供一个代理，用于访问正在运行的实例，通过VNC协议，支持基于浏览器的novnc客户端。
nova-spicehtml5proxy 守护进程
　　提供一个代理，用于访问正在运行的实例，通过 SPICE 协议，支持基于浏览器的 HTML5 客户端。
nova-xvpvncproxy 守护进程
　　提供一个代理，用于访问正在运行的实例，通过VNC协议，支持OpenStack特定的Java客户端。
nova-cert 守护进程
　　X509 证书。
nova客户端
　　用于用户作为租户管理员或最终用户来提交命令。
队列
　　一个在守护进程间传递消息的中央集线器。常见有RabbitMQ等AMQP消息队列。
SQL数据库
　　存储构建时和运行时的状态，为云基础设施，包括有：
　　可用实例类型
　　使用中的实例
　　可用网络
　　项目
实例管理
Web控制台实例管理
创建云主机

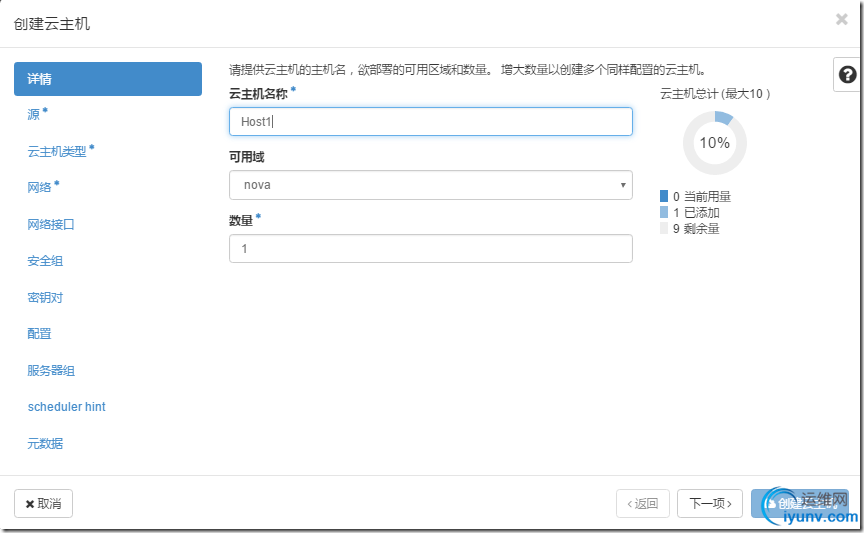

　　登陆控制台，点击项目-计算-云主机数量，点击创建云主机
　　
　　选择正确的镜像
　　
　　选择正确的类型
　　

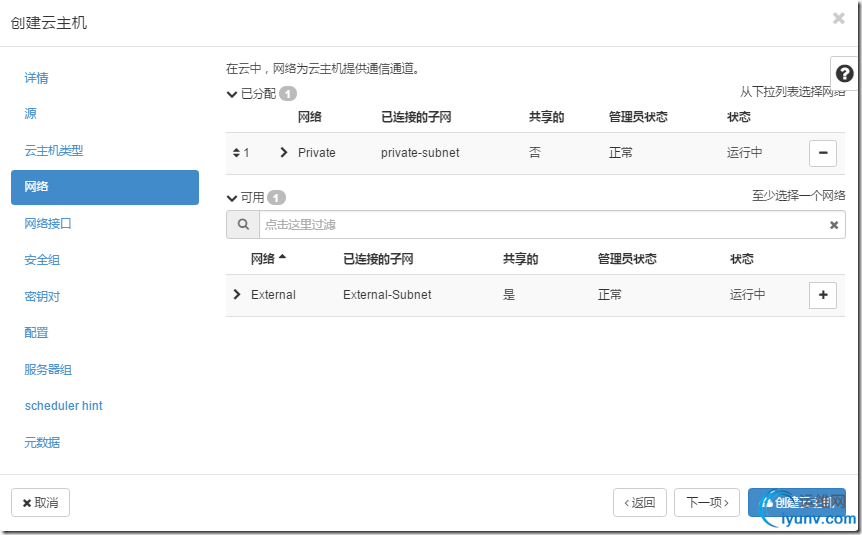

　　此处选择内网网卡，然后点击创建
　　

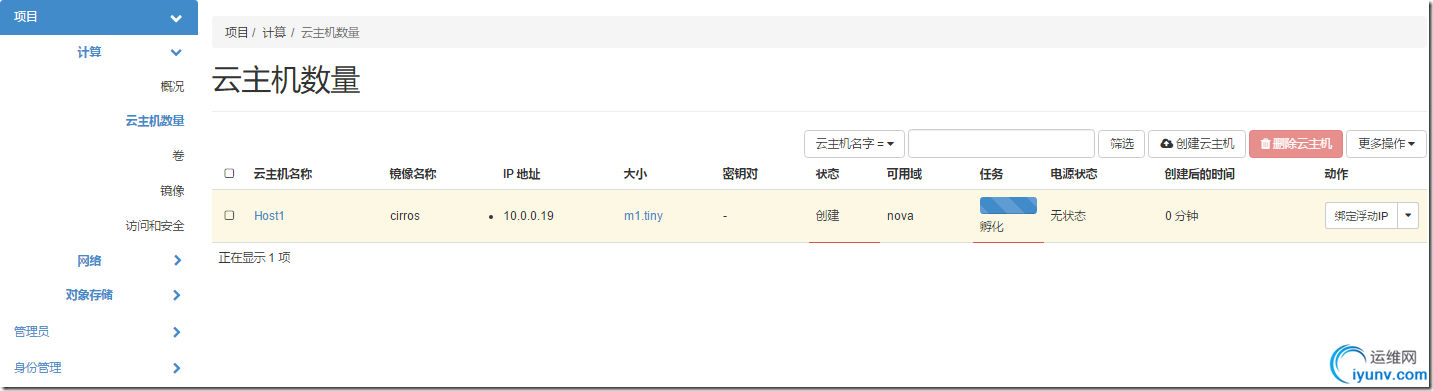

　　等待几秒钟
　　
　　

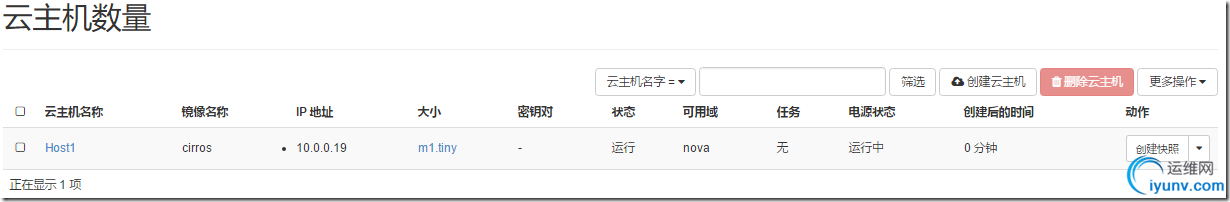

　　上图我们可以看到，云主机已经建成，并且也分配了IP地址
登陆云主机
　　点击控制台进入
　　
　　根据提示输入用户名密码
　　
　　可以看到，已经通过DHCP获得了IP地址
　　
　　Ping 路由器内网接口IP地址是通的
　　
分配浮动IP地址

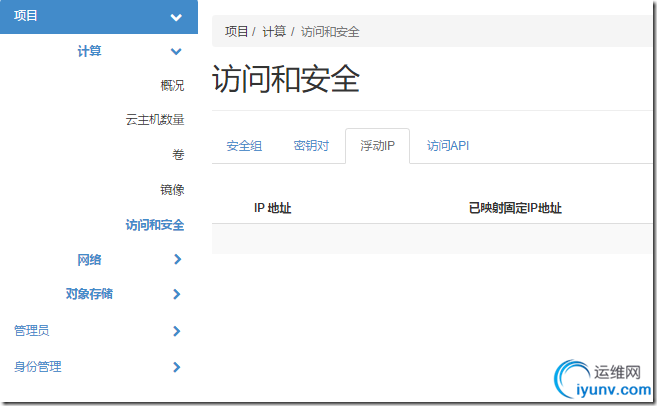

　　此时虚拟机可以向外发送数据，但是没有正确的外网地址，所以外网无法访问到实例，需要分配外网地址，选择项目、计算、访问和安全、浮动IP，分配IP给项目
　　

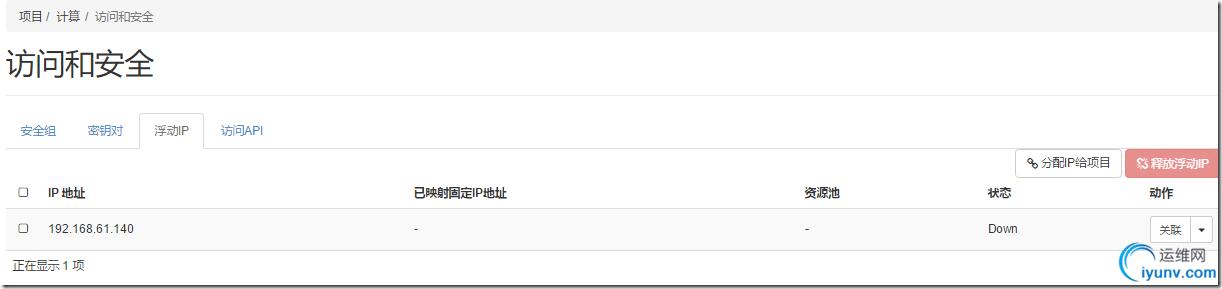

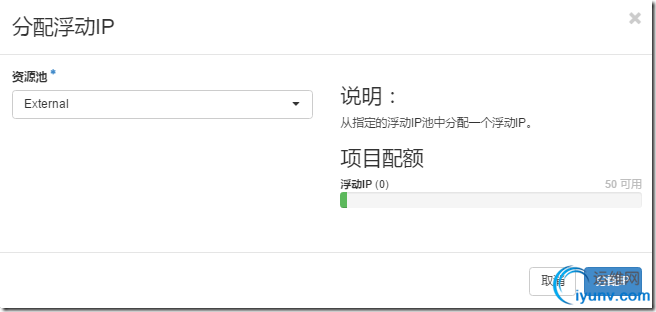

　　从外部网络上获取可用的外网IP地址
　　
　　将浮动IP关联到实例
　　
　　点击关联
　　
　　此时关联成功后，可以看到关联的主机
　　
　　尝试从外网ping一下实例，然后我们发现失败了，无法ping通
　　
管理安全组

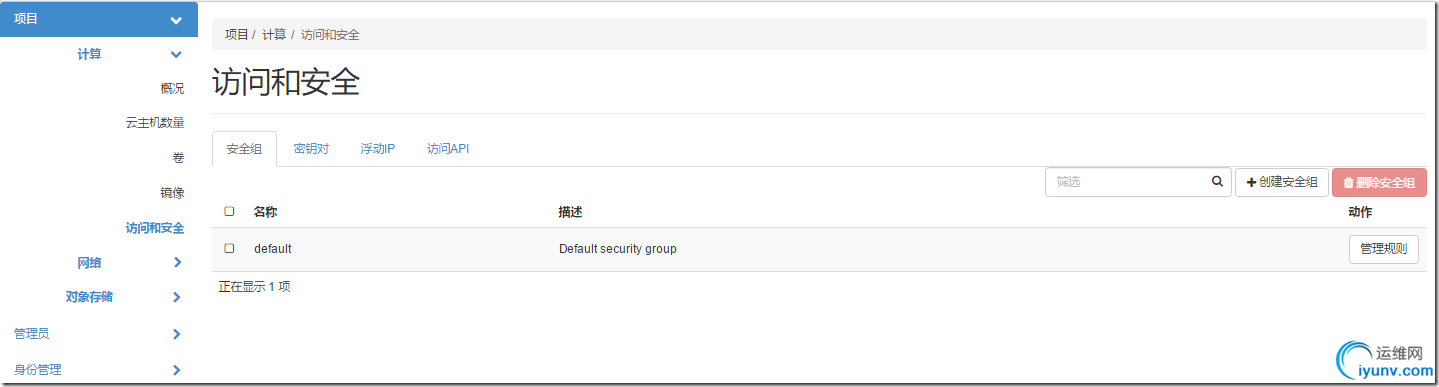

　　无法ping通是因为防火墙没有开启ICMP协议，也就是说，不允许ping，现在来开一下，点击管理规则
　　
　　可以看到默认的规则，然后我们点击添加规则
　　

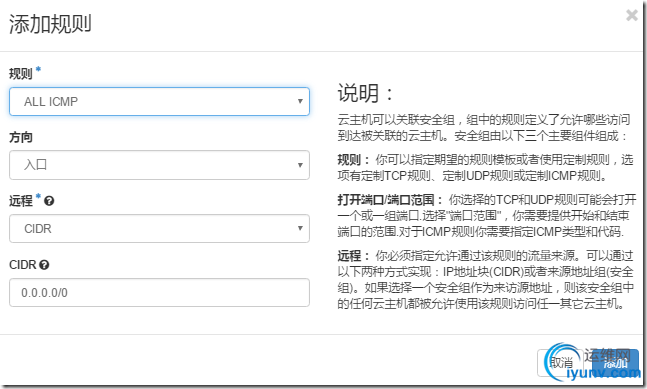

　　规则处先择所有的ICMP，然后点击添加
　　

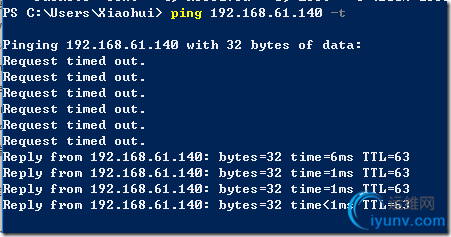

　　然后我们发现，立刻就通了
　　
删除云主机

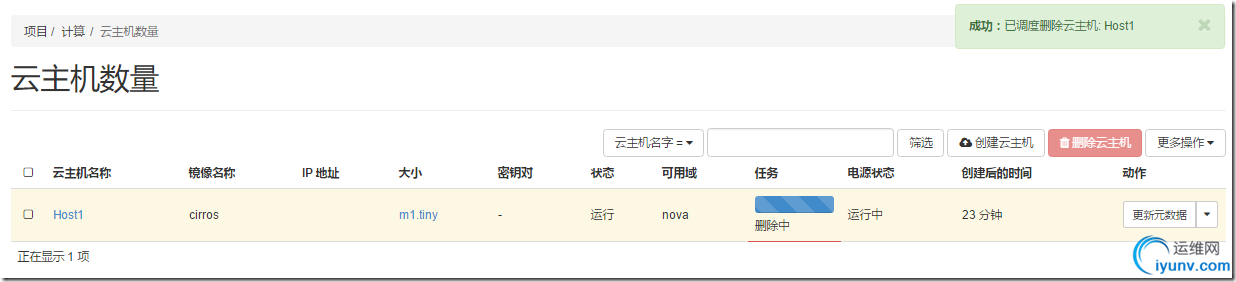

　　选择后，直接点击删除云主机即可
　　
　　确认
　　
　　
命令行实例管理
创建云主机
　　openstack flavor list
　　openstack network list
　　openstack image list

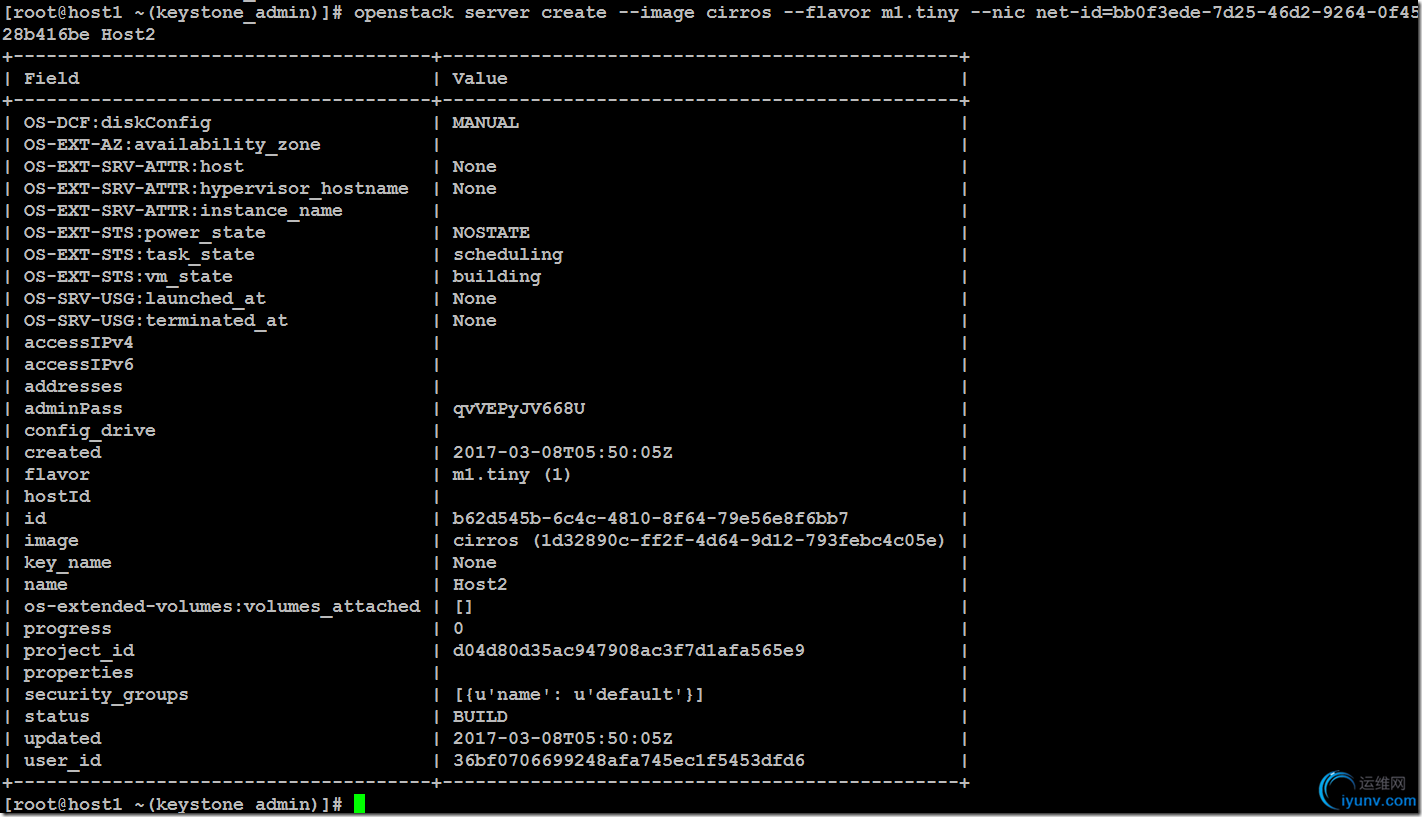

　　openstack server create --image cirros --flavor m1.tiny --nic net-id=bb0f3ede-7d25-46d2-9264-0f4528b416be Host2
　　
列出云主机
　　openstack server list
　　

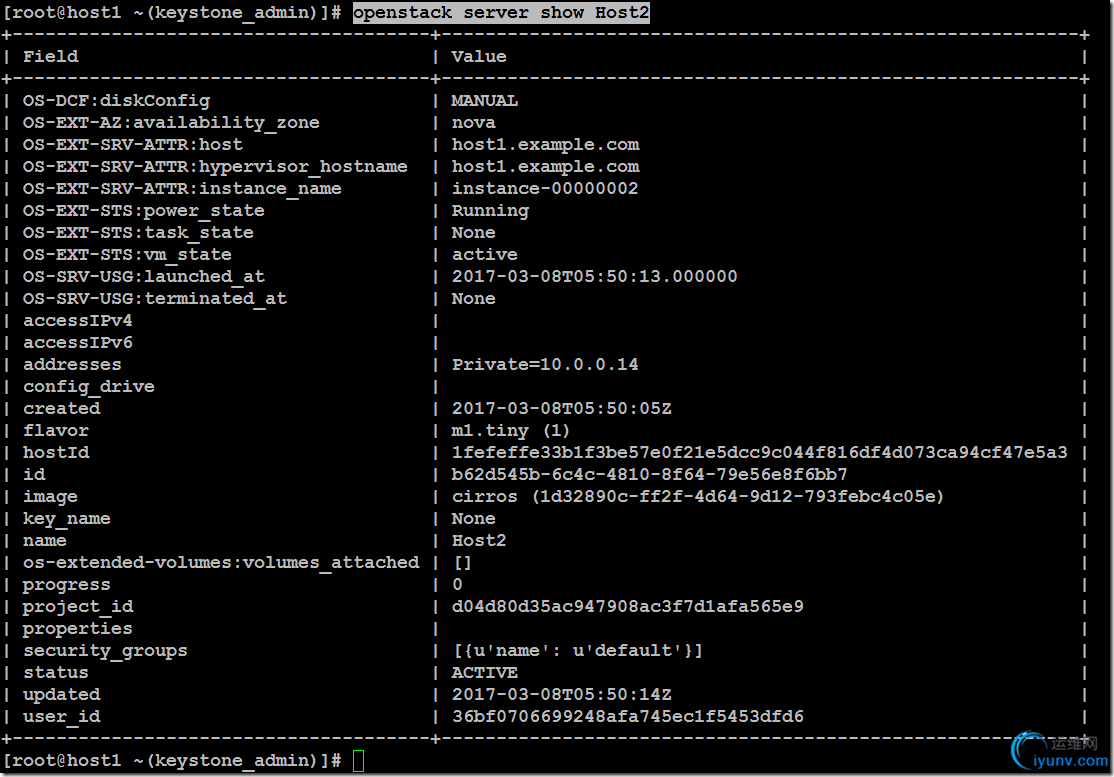

查看云主机详细信息
　　openstack server show Host2
　　
分配浮动IP地址

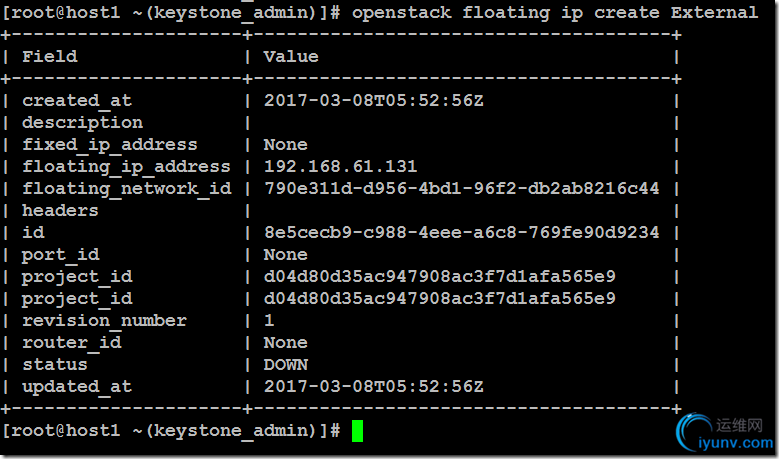

　　从公网地址池中申请一个
　　openstack floating ip create External
　　
　　分配地址
　　openstack server add floating ip Host2 192.168.61.131
　　
　　确认一下
　　
　　分配成功
管理安全组
　　添加ICMP规则
　　openstack security group rule create --src-ip 0.0.0.0/0 --protocol ICMP 03391be7-3dc9-4cad-bfe2-3691630f1614
　　
　　
　　删除云主机
　　openstack server delete Host2
　　openstack server list
　　
　　下一篇介绍组合和用户管理
