2.6网络服务
2.6.1neutron的概况
　　网络服务提供网络，子网以及路由这些对象的抽象概念。每个抽象概念都有自己的功能，可以模拟对应的物理设备：网络包括子网，路由在不同的子网和网络之间进行路由转发。
　　对于任意一个给定的网络都必须包含至少一个外部网络。不想其他的网络那样，外部网络不仅仅是一个定义的虚拟网络。相反，它代表了一种openstack安装之外的能从物理的，外部访问的试图。外部网络上的IP地址可供外部网络上的任意的物理设备访问，外部网络之外，任何networking设置拥有一个或多个内部网络。这些软件定义的网络直接连接到虚拟机。仅仅在给定网络上的虚拟机，或那些在通过接口连接到相近路由的子网上的虚拟机，能直接访问连接到那个网络上的虚拟机。
　　如果外部网络想要访问实例或者相反实例想要访问外部网络，那么网络之间的路由就是必要的了。每一个路由都配有一个网关用于连接到外部网络，以及一个或多个连接到内部网络的接口。就像一个物理路由一样，子网可以访问同一个路由上其他子网中的机器，并且机器也可以访问的网关访问外部网络。
　　另外，可以讲外部网络的IP地址分配给内部网络的端口，不符按什么时候一旦有链接到子网，那个链接被称作端口，你可以给实例的端口分配外部网络的IP地址。通过这种方式，外部网络上的实体可以访问实例。
　　网络服务统一支持安全组。安全组允许管理员在安全组中定义防火墙规则，一个实例了一属于一个或多个安全组，网络为这个实例配置这些安全组中的规则，阻止或者开启端口，端口范围或者通信类型。

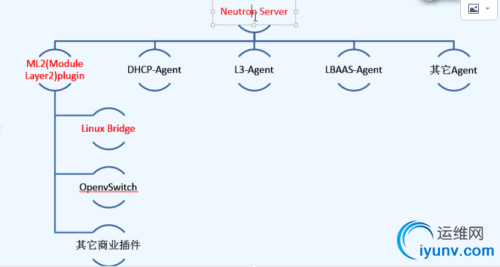

　　每一个networking使用的插件都有其自有的概念。虽然对操作vni和openstack环境至关重要的，所有的networking安装使用了一个核心插件和一个安全组插件（或仅是空操作安全组插件）。另外，防火墙即服务（FWaas）和负载均衡即服务（LBaas）插件是可用的。
　　
　　
　　Openstack networking

　　网络：实际的物理环境下，我们使用交换机或者集线器把多个计算机连接起来形成了网络。在neutron的世界里，网络也是将多个不同的云主机连接起来。
　　子网：在实际的物理环境下，在一个网络中。我们可以将网络划分成多个逻辑子网。在neutron的世界里，子网也是隶属于网络下的。
　　端口：是实际的物理环境下，每个子网或者每个网络，都有很多的端口，比如交换机端口来供计算机连接。在neutron的世界里端口也隶属子网下，云主机的网卡会对应到一个端口上。
　　路由器：在实际的网络环境下，不同网络或者不同逻辑子网之间如果需要进行通信，需要通过路由器进行路由。在neutron的实际物理路由也是这个作用。用来连接不同的网络或者子网。
　　
　　
2.6.2控制节点上neutron的配置与安装
　　a数据库的创建并授权
create databaseneutron;
grant all onneutron.* to 'neutron'@'localhost' identified by 'neutron';
grant all onneutron.* to 'neutron'@'%' identified by 'neutron';
　　
　　b创建服务证书
　　获得 admin 凭证来获取只有管理员能执行的命令的访问权限：
sourceadmin-openstack
　　创建``neutron``用户：
openstack usercreate --domain default --password-prompt neutron
　　添加``admin`` 角色到``neutron`` 用户：
openstack role add--project service --user neutron admin
　　
　　c创建``neutron``服务实体
openstack servicecreate --name neutron \
--description"OpenStack Networking" network
　　d创建网络服务API端点
openstack endpointcreate --region RegionOne \
network publichttp://192.168.56.11:9696
openstack endpointcreate --region RegionOne \
network internalhttp://192.168.56.11:9696
openstack endpointcreate --region RegionOne \
network adminhttp://192.168.56.11:9696
　　
　　e软件包的安装
yum install -yopenstack-neutron openstack-neutron-ml2 \
openstack-neutron-linuxbridgeebtables
　　
　　f编辑``/etc/neutron/neutron.conf``
[database]#配置数据库访问
connection =mysql+pymysql://neutron:neutron@192.168.56.11/neutron
[DEFAULT]#启用ML2插件并禁用其他插件
core_plugin = ml2
service_plugins =
transport_url =rabbit://openstack:openstack@192.168.56.11 #配置rabbitMQ消息队列访问权限
auth_strategy =keystone
notify_nova_on_port_status_changes= True
notify_nova_on_port_data_changes= True
[keystone_authtoken]#配置认证服务访问
auth_uri =http://192.168.56.11:5000
auth_url =http://192.168.56.11:35357
memcached_servers =192.168.56.11:11211
auth_type =password
project_domain_name= default
user_domain_name =default
project_name =service
username = neutron
password = neutron
[nova]  #配置网络服务来通知计算节点的网络拓扑变化
auth_url =http://192.168.56.11:35357
auth_type =password
project_domain_id =default
user_domain_id =default
region_name =RegionOne
project_name =service
username = nova
password = nova
[oslo_concurrency]配置锁路径
lock_path =/var/lib/neutron/tmp
　　
　　
　　配置 Modular Layer 2 (ML2) 插件
　　g编辑``/etc/neutron/plugins/ml2/ml2_conf.ini``
　　
[ml2]
type_drivers=flat,vlan,gre,vxlan,geneve #启用flat和VLAN网络
tenant_network_types= flat,vlan,gre,vxlan,geneve #禁用私有网络
mechanism_drivers=linuxbridge  #启用Linuxbridge机制
extension_drivers =port_security  #启用端口安装扩展驱动
[ml2_type_flat]
flat_networks =public #配置公共虚拟网络为public网络
[securitygroup]
enable_ipset = True#启用IPset增肌安全组的方便性
　　
　　
　　配置Linuxbridge代理
　　h编辑``/etc/neutron/plugins/ml2/linuxbridge_agent.ini``
[linux_bridge]#将公共虚拟网络和公共物理网络接口对应起来
physical_interface_mappings= public:eth0
[vxlan]#禁止vxlan覆盖网络
enable_vxlan =False
[securitygroup]#启用安全组并配置Linux桥接iptables防火墙驱动
enable_security_group= True
firewall_driver =neutron.agent.linux.iptables_firewall.IptablesFirewallDriver
　　
　　
　　配置DHCP代理
　　i编辑``/etc/neutron/dhcp_agent.ini``
[DEFAULT]#配置Linuxbridge驱动接口，DHCP驱动并启用隔离元数据，这样在公共网络上的实例就可以通过网络访问元数据
interface_driver =neutron.agent.linux.interface.BridgeInterfaceDriver
dhcp_driver =neutron.agent.linux.dhcp.Dnsmasq
enable_isolated_metadata= True
　　
　　配置metadata元数据
　　元数据代理提供配置信息，如凭据实例。
　　j编辑``/etc/neutron/metadata_agent.ini``
[DEFAULT]#配置元数据主机以及共享密码
nova_metadata_ip =192.168.56.11
metadata_proxy_shared_secret= chunchun
　　
　　配置计算服务来使用网络服务
　　k编辑``/etc/nova/nova.conf``
[neutron]#配置访问参数，启用元数据代理并设置密码
url =http://192.168.56.11:9696
auth_url =http://192.168.56.11:35357
auth_type =password
project_domain_name= default
user_domain_name =default
region_name =RegionOne
project_name =service
username = neutron
password = neutron
service_metadata_proxy= True
metadata_proxy_shared_secret= chunchun
　　
　　网络服务初始化脚本需要一个超链接 /etc/neutron/plugin.ini``指向ML2插件配置文件/etc/neutron/plugins/ml2/ml2_conf.ini``。如果超链接不存在，使用下面的命令创建它：

ln -s/etc/neutron/plugins/ml2/ml2_conf.ini /etc/neutron/plugin.ini
　　
　　l同步数据库
su -s /bin/sh -c"neutron-db-manage --config-file /etc/neutron/neutron.conf \
--config-file/etc/neutron/plugins/ml2/ml2_conf.ini upgrade head" neutron
　　验证数据库同步成功
mysql -h192.168.56.11 -uneutron -pneutron \
-e "useneutron;show tables;"|wc -l
163
　　
　　m重新启动控制节点Nova API服务
systemctl restartopenstack-nova-api.service

　　n启动网络服务并将其配置为系统启动时启动
systemctl enableneutron-server.service \
neutron-linuxbridge-agent.serviceneutron-dhcp-agent.service \
neutron-metadata-agent.service
systemctl startneutron-server.service \
neutron-linuxbridge-agent.serviceneutron-dhcp-agent.service \
neutron-metadata-agent.service
　　
2.6.3计算节点上neutron的配置与安装
　　a软件包的安装
yum install -yopenstack-neutron-linuxbridge ebtables ipset
　　
　　b编辑``/etc/neutron/neutron.conf``文件
　　
[DEFAULT]
transport_url =rabbit://openstack:openstack@192.168.56.11 #配置``RabbitMQ``消息队列访问权限
auth_strategy =keystone
[keystone_authtoken]#配置认证服务访问
auth_uri =http://192.168.56.11:5000
auth_url =http://192.168.56.11:35357
memcached_servers =192.168.56.11:11211
auth_type =password
project_domain_name= default
user_domain_name =default
project_name =service
username = neutron
password = neutron
[oslo_concurrency]配置锁路径
lock_path =/var/lib/neutron/tmp
　　
　　配置Linux桥接代理
　　
　　c编辑``/etc/neutron/plugins/ml2/linuxbridge_agent.ini``文件
[linux_bridge]#将公共虚拟网络和公共物理网络接口对应起来
physical_interface_mappings= public:eth0
[vxlan]#禁止Vxlan覆盖网络
enable_vxlan =false
[securitygroup]  #启用安全组并配置Linux桥接iptables防火墙驱动
enable_security_group= True
firewall_driver =neutron.agent.linux.iptables_firewall.IptablesFirewallDriver
　　
　　配置计算节点使用网络
　　
　　d编辑``/etc/nova/nova.conf``文件
　　在[neutron]部分，配置访问
[neutron]
url =http://192.168.56.11:9696
auth_url =http://192.168.56.11:35357
auth_type =password
project_domain_id =default
user_domain_id =default
region_name =RegionOne
project_name =service
username = neutron
password = neutron
　　
　　
　　e重启计算节点nova-compute服务
systemctl restartopenstack-nova-compute
　　
　　f启动Linux桥接代理，包括它的依赖和配置并在系统启动时启动
systemctl enableneutron-linuxbridge-agent.service
systemctl startneutron-linuxbridge-agent.service
　　
　　
　　验证：
　　获得 admin 凭证来获取只有管理员能执行的命令的访问权限：
sourceadmin-openstack
　　
　　列出加载的扩展来验证``neutron-server``进程是否正常启动：
neutron agent-list
+-----------------------------+--------------------+-------------------------+-------------------+-------+----------------+---------------------------+
| id | agent_type |host | availability_zone | alive | admin_state_up | binary |
+-----------------------------+--------------------+-------------------------+-------------------+-------+----------------+---------------------------+
|3dfb07a5-d9e2-45ec-b77a- | Metadata agent | linux-node1.example.com | | :-) |True | neutron-metadata-agent |
| 471842f603e8 | || | | | |
| 9e7c94cf-fadd- |Linux bridge agent | linux-node1.example.com | | :-) | True |neutron-linuxbridge-agent |
|4b42-a316-ea1a5bce22de | | | | | | |
|a2ae2f2c-f453-449d-a46a- | DHCP agent | linux-node1.example.com | nova | :-) |True | neutron-dhcp-agent |
| c49edea6f9c5 | || | | | |
|ef8b5e4e-682e-4f57-af5e- | Linux bridge agent | linux-node2.example.com | | :-)| True | neutron-linuxbridge-agent |
| e50e9fa56615 | || | | | |
+-----------------------------+--------------------+-------------------------+-------------------+-------+----------------+---------------------------+
