Ceph+Openstack相关入门——Ceph的pool与PG

chenjiali

　　学习自世民大神的博客：http://www.cnblogs.com/sammyliu/p/4804037.html
　　正在入门ceph，懵懂中，随手作下笔记。
　　

　　Ceph 集群的逻辑结构由 Pool 和 PG （Placement Group）来定义。
　　1、Pool：
一个 Pool 是 Ceph 中的一些对象的逻辑分组，它并不表示一个连续的分区，而只是一个逻辑概念，类似于将二进制数据打了tag一样然后根据tag归类一样。它类似于 LVM 中的 Volume Group，类似于一个命名空间。RBD Image 类似于 LVM 中的 Logical Volume。RBD Image 必须且只能在一个 Pool 中。Pool 由若干个PG组成。其属性包括：

• 　　所有性和访问权限

• 　　对象副本数目

• 　　PG 数目

• 　　CRUSH 规则集合


Ceph Pool 有两种类型：

• 　　Replicated pool：拷贝型 pool，通过生成对象的多份拷贝来确保在部分 OSD 丢失的情况下数据不丢失。这种类型的 pool 需要更多的裸存储空间，但是它支持所有的 pool 操作。

• 　　Erasure-coded pool：纠错码型 pool（类似于 Software RAID）。在这种 pool 中，每个数据对象都被存放在 K+M 个数据块中：对象被分成 K 个数据块和 M 个编码块；pool 的大小被定义成 K+M 块，每个块存储在一个 OSD 中；块的顺序号作为 object 的属性保存在对象中。可见，这种 pool 用更少的空间实现存储，即节约空间；纠删码实现了高速的计算，但有2个缺点，一个是速度慢，一个是只支持对象的部分操作（比如：不支持局部写）。这篇文章 详细介绍了其原理和细节。


Pool 提供如下的能力：

• 　　Resilience（弹力）：即在确保数据不丢失的情况允许一定的 OSD 失败，这个数目取决于对象的拷贝（copy/replica）份数。对拷贝型 pool 来说，Ceph 中默认的拷贝份数是2，这意味着除了对象自身外，它还有一个另外的备份。你可以自己决定一个 Pool 中的对象的拷贝份数。

• 　　Placement Groups（放置组）：Ceph 使用 PG 来组织对象，这是因为对象可能成千上万，因此一个一个对象来组织的成本是非常高的。PG 的值会影响 Ceph 集群的行为和数据的持久性。你可以设置 pool 的 PG 数目。推荐的配置是，每个 OSD 大概 100 个 PG。

• 　　CRUSH Rules （CRUSH 规则）：数据映射的策略。系统默认提供 “replicated_ruleset"。用户可以自定义策略来灵活地设置 object 存放的区域。比如可以指定 pool1中所有objecst放置在机架1上，所有objects的第1个副本放置在机架1上的服务器A上，第2个副本分布在机架1上的服务器B上。 pool2中所有的object分布在机架2、3、4上，所有Object的第1个副本分布在机架2的服务器上，第2个副本分布在机架3的服 器上，第3个副本分布在机架4的服务器上。详细的信息可以参考这些文档 （1）（2）（3）（4）。

• 　　Snapshots（快照）：你可以对 pool 做快照。

• 　　Set Ownership：设置 pool 的 owner 的用户 ID。

• 　　Ceph 集群创建后，默认创建了 data，metadata 和 rbd 三个存储池。


　　

　　2、PG
PG 概念非常复杂，主要有如下几点：

• 　　PG 也是对象的逻辑集合。同一个PG 中的所有对象在相同的 OSD 上被复制。

• 　　PG 聚合一部分对象成为一个组（group），这个组被放在某些OSD上（place），合起来就是 Placemeng Group （放置组）了。

• 　　Epoch：PG map 的版本号，它是一个单调递增的序列。

• 　　Peering：见下文的状态（8）描述。详细过程请参阅 Ceph：pg peering过程分析。

• 　　Acting set：支持一个 PG 的所有 OSD 的有序列表，其中第一个 OSD 是主OSD，其余为次。acting set 是 CRUSH 算法分配的，但是不一定已经生效了。

• 　　Up set：某一个 PG map 历史版本的 acting set。在大多数情况下，acting set 和 up set 是一致的，除非出现了 pg_temp。

• 　　Current Interval or Past Interval：若干个连续的版本号，这些版本中 acting 和 up set 保持不变。

• 　　PG temp：在Ceph 正在往主 OSD 回填数据时，这个主OSD是不能提供数据服务的，这时候，它会向 MON 申请一个临时的 acting set，这就是 PG temp。举个例子，现在 acting set 是[0,1,2]，出现了一点事情后，它变为 [3,1,2]，此时 osd.3 还是空的因此它无法提供数据服务因此它还需要等待backfilling过程结束，因此，它会向 MON 申请一个临时的 set 比如 [1,2,3]，此时将由 osd.1 提供数据服务。回填过程结束后，该临时 set 会被丢弃，重新由 osd.3 提供服务。

• 　　主 （primary） OSD：在 acting set 中的首个 OSD，负责接收客户端写入数据；默认情况下，提供数据读服务，但是该行为可以被修改。它还负责 peering 过程，以及在需要的时候申请 PG temp。

• 　　次 （replica）OSD：在 acting set 中的除了第一个以外的其余 OSD。

• 　　流浪 （stray） OSD：已经不是 acting set 中了，但是还没有被告知去删除数据 的 OSD。

• 　　PG 的 acting set 是由 CRUSH 算法根据 CRUSH Rules 动态地计算得出的。


其主要特点如下：

• 　　基本特点



  • 　　PG 确定了 pool 中的对象和 OSD 之间的映射关系。一个 object 只会存在于一个 PG 中，但是多个 object 可以在同一个 PG 内。

  • 　　Pool 的 PG 数目是创建 pool 时候指定的，Ceph 官方有推荐的计算方法。其值与 OSD 的总数的关系密切。当Ceph 集群扩展 OSD 增多时，根据需要，可以增加 pool 的 PG 数目。

  • 　　对象的副本数目，也就是被拷贝的次数，是在创建 Pool 时指定的。该分数决定了每个 PG 会在几个 OSD 上保存对象。如果一个拷贝型 Pool 的size（拷贝份数）为 2，它会包含指定数目的 PG，每个 PG 使用两个 OSD，其中，第一个为主 OSD （primary），其它的为从 OSD （secondary）。不同的 PG 可能会共享一个 OSD。

  • 　　Ceph 引入 PG 的目的主要是为了减少直接将对象映射到 OSD 的复杂度。

  • 　　PG 也是Ceph 集群做清理（scrubbing）的基本单位，也就是说数据清理是一个一个PG来做的。

  • 　　PG 和 OSD 之间的映射关系由 CRUSH 决定，而它做决定的依据是 CRUSH 规则（rules）。CRUSH 将所有的存储设备（OSD）组织成一个分层结构，该结构能区分故障域（failure domain），该结构中每个节点都是一个 CRUSH bucket。详细情况请阅读 CRUSH 相关的文档。



• 　　PG 和 OSD 的关系是动态的：



  • 　　当新的 OSD 被加入集群后，已有OSD上部分PG将可能被挪到新OSD上；此时PG 和 OSD 的关系会发生改变。

  • 　　当已有的某 OSD down 了并变为 out 后，其上的 PG 会被挪到其它已有的 OSD 上。

  • 　　但是大部分的 PG 和 OSD 的关系将会保持不变，在状态变化时，Ceph 尽可能只挪动最少的数据。

  • 　　up：守护进程运行中，能够提供IO服务；

  • 　　down：守护进程不在运行，无法提供IO服务；

  • 　　in：包含数据；

  • 　　out：不包含数据

  • 　　一开始在 PG 被创建的时候，MON 根据 CRUSH 算法计算出 PG 所在的 OSD。这是它们之间的初始关系。

  • 　　Ceph 集群中 OSD 的状态是不断变化的，它会在如下状态之间做切换：

  • 　　部分 PG 和 OSD 的关系会随着 OSD 状态的变化而发生变化。

  • 　　客户端根据 Cluster map 以及 CRUSH Ruleset 使用 CRUSH 算法查找出某个 PG 所在的 OSD 列表（其实是 up set）。

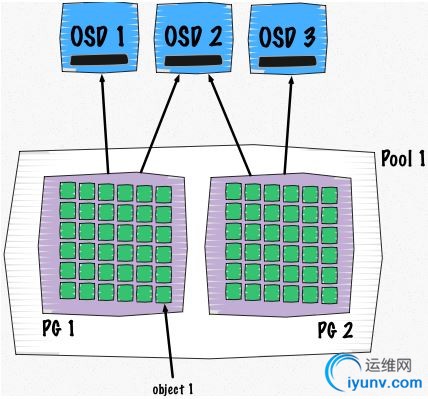

  • PG-Object-OSD 的关系如下图所示：




  • 　　PG 的创建过程（详细过程请参考 PG 的创建过程）：



    • 　　MON 节点上有PGMonitotor，它发现有 pool 被创建后，判断该 pool 是否有 PG。如果有PG，则一一判断这些 PG 是否已经存在，如果不存在，则开始下面的创建 PG 的过程。

    • 　　创建过程的开始，设置PG 状态为 Creating，并将它加入待创建PG队列 creating_pgs，等待被处理。

    • 　　开始处理后，使用 CRUSH 算法根据当前的 OSD map 找出来 up/acting set，加入 PG map 中以这个 set 中 OSD 为索引的队列 creating_pgs_by_osd。（看起来只会加入到主OSD的队列中）。

    • 　　队列处理函数将该 OSD 上需要创建的 PG 合并，生成消息MOSDPGCreate，通过消息通道发给 OSD。

    • 　　OSD 收到消息字为 MSG_OSD_PG_CREATE 的消息，得到消息中待创建的 PG 信息，判断类型，并获取该PG的其它OSD，加入队列 creating_pgs （似乎是由主 OSD 负责发起创建次 OSD 上的PG），再创建具体的 PG。

    • 　　PG 被创建出来以后，开始 Peering 过程。



  • 　　PG 值的确定：创建 pool 时需要确定其 PG 的数目，在 pool 被创建后也可以调整该数字，该数目会影响到：
        那如何确定一个 Pool 中有多少 PG？Ceph 不会自己计算，而是给出了一些参考原则，让 Ceph 用户自己计算：



    • 　　少于 5 个 OSD， 建议设为  128

    • 　　5 到 10 个 OSD，建议设为 512

    • 　　10 到 50 个 OSD，建议设为 4096

    • 　　50 个 OSD 以上，就需要有更多的权衡来确定 PG 数目

    • 　　你可以使用 pgcalc 工具

    • 　　数据的持久性：考虑pool 的 size 为 3，表明每个 PG 会将数据存放在 3 个 OSD 上。当一个 OSD down 了后，一定间隔后将开始 recovery 过程，recovery结束前，有部分 PG 的数据将只有两个副本。这时候和需要被恢复的数据的数量有关系，如果该 OSD 上的 PG 过多，则花的时间将越长，风险将越大。如果此时再有一个 OSD down 了，那么将有一部分 PG 的数据只有一个副本，recovery 过程继续。如果再出现第三个 OSD down 了，那么可能会出现部分数据丢失。可见，每个 OSD 上的PG数目不宜过大，否则，会降低数据的持久性。这也就要求在添加 OSD 后，PG 的数目在需要的时候也需要相应增加。

    • 数据的均匀分布性：CRUSH 算法会伪随机地保证 PG 被选中来存放客户端的数据，它还会尽可能地保证所有的 PG 均匀分布在所有的 OSD 上。比方说，有10个OSD，但是只有一个 size 为 3 的 pool，它只有一个 PG，那么10个 OSD 中将只有三个 OSD 被用到。但是 CURSH 算法在计算的时候不会考虑到OSD上已有数据的大小。比方说，100万个4K对象共4G均匀地分布在10个OSD上的1000个PG内，那么每个 OSD 上大概有400M 数据。再加进来一个400M的对象（假设它不会被分割），那么有三块 OSD 上将有 400M + 400M = 800 M 的数据，而其它七块 OSD 上只有 400M 数据。

    • 　　资源消耗：PG 作为一个逻辑实体，它需要消耗一定的资源，包括内存，CPU 和带宽。太多 PG 的话，则占用资源会过多。

    • 　　清理时间：Ceph 的清理工作是以 PG 为单位进行的。如果一个 PG 内的数据太多，则其清理时间会很长。



  • 　　PG 的状态也是不断变化的，其主要状态包括：



    • 　　Creating 创建中：PG 正在被创建。

    • 　　Peering 对等互联：表示一个过程，该过程中一个 PG 的所有 OSD 都需要互相通信来就PG 的对象及其元数据的状态达成一致。处于该状态的PG不能响应IO请求。Peering的过程其实就是pg状态从初始状态然后到active+clean的变化过程。一个 OSD 启动之后，上面的pg开始工作，状态为initial，这时进行比对所有osd上的pglog和pg_info，对pg的所有信息进行同步，选举primary osd和replica osd，peering过程结束，然后把peering的结果交给recovering，由recovering过程进行数据的恢复工作。

    • 　　Active 活动的：Peering 过程完成后，PG 的状态就是 active 的。此状态下，在主次OSD 上的PG 数据都是可用的。

    • 　　Clean 洁净的：此状态下，主次 OSD 都已经被 peered 了，每个副本都就绪了。

    • 　　Down：PG 掉线了，因为存放其某些关键数据（比如 pglog 和 pginfo，它们也是保存在OSD上）的副本 down 了。

    • 　　Degraded 降级的：某个 OSD 被发现停止服务 （down）了后，Ceph MON 将该 OSD 上的所有 PG 的状态设置为 degraded，此时该 OSD 的 peer OSD 会继续提供数据服务。这时会有两种结果：一是它会重新起来（比如重启机器时），需要再经过 peering 过程再到clean 状态，而且 Ceph 会发起 recovery （恢复）过程，使该 OSD 上过期的数据被恢复到最新状态；二是 OSD 的 down 状态持续 300 秒后其状态被设置为 out，Ceph 会选择其它的 OSD 加入 acting set，并启动回填（backfilling）数据到新 OSD 的过程，使 PG 副本数恢复到规定的数目。详情可以参考 PG 的数据恢复过程。


    • 　　Recovering 恢复中：一个 OSD down 后，其上面的 PG 的内容的版本会比其它OSD上的 PG 副本的版本落后。在它重启之后（比如重启机器时），Ceph 会启动 recovery 过程来使其数据得到更新。

    • 　　Backfilling 回填中：一个新 OSD 加入集群后，Ceph 会尝试级将部分其它 OSD 上的 PG 挪到该新 OSD 上，此过程被称为回填。与 recovery 相比，回填（backfill）是在零数据的情况下做全量拷贝，而恢复（recovery）是在已有数据的基础上做增量恢复。

    • 　　Remapped 重映射：每当 PG 的 acting set 改变后，就会发生从旧  acting set 到新 acting set 的数据迁移。此过程结束前，旧 acting set 中的主 OSD 将继续提供服务。一旦该过程结束，Ceph 将使用新 acting set 中的主 OSD 来提供服务。

    • 　　Stale 过期的：OSD 每隔 0.5 秒向 MON 报告其状态。如果因为任何原因，主 OSD 报告状态失败了，或者其它OSD已经报告其主 OSD down 了，Ceph MON 将会将它们的 PG 标记为 stale 状态。

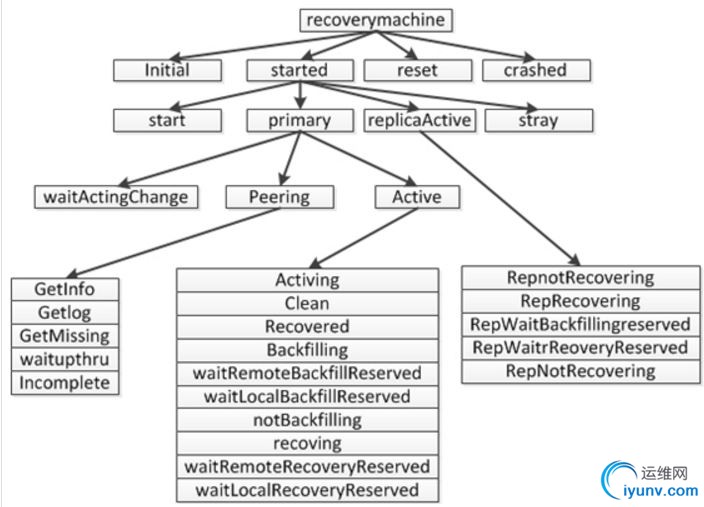

    • 　　PG 的所有的状态是一个类似树形的结构，每个状态可能存在子状态，子状态还可能存在子状态，如下图所示：

    •
