GNS3+VMware做AAA认证实验

baidus

实验前准备：

我笔记本电脑本身的操作系统是XP，然后安装了VMware9.0的虚拟机，再在虚拟机上安装了windows Server 2003，并在虚拟机Server Server 2003里面安装了思科的ACS4.0，和JAVA平台！

这里贴上一个ACS的安装教程，很不错的：http://wenku.baidu.com/view/d549ed7931b765ce0508145d.html 感谢这位网友的奉献，敬礼！

然后再XP上启动GNS3，拓扑图如下图：

用PC描述XP的真机电脑，白云来替代AAA服务器！这里最主要的就是桥接的知识了，曾经困惑了我好久...伤不起！！！各位看客，请看我慢慢贴图出来。

拓扑图中的PC与本地连接2进行桥接 云朵与VWnet1进行桥接
请看桥接要用到的操作：

PC与本地连接2进行桥接

AAA server

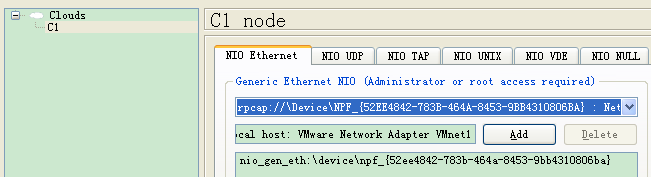

云朵与VWnet1进行桥接

在看虚拟机中的配置：

虚拟机中的IP配置

编辑-虚拟网络编辑器

虚拟机--设置

上面配置完基本环境就搭建好了，然后启动GNS3把两个端口的IP配置好，PC和虚拟机的IP配置上面已经贴出，下面展示下各个口的IP地址

interface FastEthernet0/0

ip address 192.168.16.5 255.255.255.0

interface FastEthernet0/1

ip address 192.168.17.1 255.255.255.0

虚拟机中网关是VMnet1的IP地址 VMnet1的网关就是fa0/1的IP地址！本地连接2不配网关也没关系！

配置好了就在XP上运行“cmd"然后Ping虚拟机中的IP地址，能Ping通就进行下一步！这里值得解释一下的就是桥接的概念：

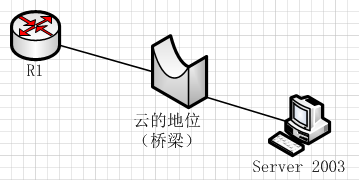

这里用PC和一朵云代替了原来的“PC机”和“AAA服务器”，这边用到的技术称之为“桥接”。GNS3模拟器上的设备（设为R1）连接到XP的本地连接2网卡，然后我们的虚拟机（假设为windows2003）也连在对应的虚拟网卡下，那么GNS3上的设备（R1）和我们的虚拟机（server 2003）就通过这朵“云”连接了起来，其中这朵“云”充当的角色就相当于我们现实社会中的“桥”，只是负责连通桥两端即可，原理图如下：

上面的基本环境搞好了，后面就容易了，接下来看看ACS上的配置

综上 用户名：user1 密码：cisco 这里后面telnet的时候要用到！

照着图上的IP设置，里面的密码统一都用cisco 然后单击submi+apply就行了！这里说明下，AAA Clients的IP地址就是R1的fa0/1的地址  AAA Servers的地址就是2003中的IP地址！

OK，ACS设置完毕！接着再来配置路由器上的命令吧

R1(config)#enable password 123 配置特权模式下的密码

R1(config)#aaa new-model 启用aaa

R1(config)#tacacs-server host 192.168.17.3 key cisco 配置AAA服务器的地址和密码

R1(config)#aaa authentication login default group tacacs+ enable定义列表

R1(config)#line vty 0 4

R1(config-line)#login authentication default调用列表
注：我这里是最简单的配置了，本来还可以配置在AAA服务器不可用就启用本地认证的，但这里我就不配置了，你如果感兴趣再自己去研究，基本的先搞懂就OK！

OK，哈哈，所以的配置都搞定，接下来就该验证了！
打开XP的cmd telnet 192.168.17.1

http://3824597.blog./neweditor/editor/images/smiley/33.gif基本的AAA认证实验到此结束！后面还有授权和审计实验，敬请期待！！！
