现在课程调成了上一节理论，做一节实验了，所以要等两周才能发一次实验，这次我们要做的是第三个实验：iSCSI target配置 实验步骤： （1）iSCSItarget配置 步骤1 Linux下安装iscsitarget-1.4.20.2 步骤2 修改配置/etc/ietd.conf，将RAID的逻辑卷映射为iSCSI Target LUN0 步骤3 (重)启动/etc/init.d/iscsi-target并查看端口 步骤4 Windows下initiator的安装配置 步骤5 查看实验结果 （2）多LUN实验 再新建一些硬盘创建RAID，修改配置/etc/ietd.conf，将新RAID映射为iSCSI Target LUN1 iSCSI的介绍： iSCSI是internet Small Computer System Interface的缩写，又称为IP-SAN，是一种基于因特网及SCSI-3协议下的存储技术，由IETF提出，并于2003年2月11日成为正式的标准。 iSCSI的目的是为了用IP协议将存储设备连接在一起。通过在IP网上传送SCSI命令和数据，iSCSI推动了数据在网络之间的传递，同时也促进了数据的远距离管理。由于其出色的数据传输能力，iSCSI协议被认为是促进存储区域网（SAN）市场快速发展的关键因素之一。因为IP网络的广泛应用，iSCSI能够在LAN、WAN甚至Internet上进行数据传送，使得数据的存储不再受地域的现在。iSCSI技术的核心是在TCP/IP网络上传输SCSI协议，即使用TCP/IP报文和iSCSI报文封装SCSI报文，使得SCSI命令和数据可以在普通以太网络上进行传输，如下图所示。 iSCSI的工作过程：当iSCSI主机应用程序发出数据读写请求后，操作系统会生成一个相应的SCSI命令，该SCSI命令在iSCSI initiator层被封装成ISCSI消息包并通过TCP/IP传送到设备侧，设备侧的iSCSI target层会解开iSCSI消息包，得到SCSI命令的内容，然后传送给SCSI设备执行；设备执行SCSI命令后的响应，在经过设备侧iSCSI target层时被封装成ISCSI响应PDU，通过TCP/IP网络传送给主机的ISCSI initiator层，iSCSI initiator会从ISCSI响应PDU里解析出SCSI响应并传送给操作系统，操作系统再响应给应用程序。 iet（iSCSI Enterprise Target）是Linux下的iSCSI Target实现，open-iscsi是Linux下的iscsi initiator实现，使用iet（官方网站：http://iscsitarget.sourceforge.net）和open-iscsi就可以方便的实现简单的IPSAN，同时iet也可以和其他系统的iscsi initiator配合使用。这里我们实验windows来连接linux。 最终的效果： 在windows下可以看到linux服务器“共享”出去的文件设备或者块设备，可以当成本地硬盘来使用，其实数据什么的都是存放在linux上的。 实验步骤： 1. 在linux下安装iscsitarget-1.4.20.2.tar.gz tar -zvxf iscsitarget-1.4.20.2.tar.gz cd iscsitarget-1.4.20.2 make && make install 2. 修改配置文件/etc/iet/iet.conf 配置前对iet的介绍： iet基本配置 iet主要包括以下配置文件（控制文件的优先级类似与tcp_wrappers）。 /etc/iet/ietd.conf ：iet的主配置文件 /etc/iet/initiators.allow：控制initiator对target的访问权限。 /etc/iet/initiators.deny：控制initiator对target的访问权限。 /etc/iet/targets.allow：控制不同target的被访问权限。 通过iet实现iSCSI Target的基本功能需要完成以下二个配置 iSCSI Target的命名，命名在同一子网内应该是唯一。在/etc/iet/ietd.conf文件中增加如下内容实现iSCSI Target命名。 Target target名称 其中： target 名称：是iSCSI Target名称。一般iSCSI Target命名采用“iqn.yyyy-mm.<reversed domain name>: identifier 识别代号”的格式。 将块设备、文件、LVM卷、RAID卷作为块设备映射给iSCSI initiator使用。在/etc/iet/ietd.conf文件中增加如下内容实现块设备映射。 Lun <lunID> Path=<device>,Type=fileio|blockio[,IOMode=(wb|ro)] 其中： <lunID>：是Lun的编号从0开始，最大2^14-1。 Path=<device>：指定块设备。可以使用dd命令生成一个文件。 Type=fileio|blockio：指定块设备类型，分区及dd命令生成的文件使用fileio类型；LVM卷、RAID卷使用blockio类型。 IOMode=(wb|ro)：指定iSCSI initiator允许的操作，wb表示可读写；ro表示只读。 将如下内容加入/etc/iet/ietd.conf文件后，通过重新启动计算机再运行/etc/init.d/iscsi-target restart命令（不知什么原因，修改/etc/iet/ietd.conf文件后必须重新启动计算机）启动iet后iSCSI initiator即可使用。 Target iqn.2011-02.zqin.example:storage.lun0 Lun 0 Path=/dev/sdb1,Type=fileio Alias lun0 iet常用命令 1、 查看当前iSCSI Target清单。 srv10:~#cat /proc/net/iet/volume 2、 查看当前服务器iSCSI Target服务以及连接状态命令 srv10:~#cat /proc/net/iet/sessions 3、 停止某个Target 的某个 Connection 的连接。 srv10:~#ietadm --op delete --tid=2 --sid=562950876233792 --cid=1 && ietadm --op delete --tid=2 4、 停止所有Target 的连接。 srv10:~#ietadm --op delete 5、 删除某个Target （已经没有 Session 连接的）。 srv10:~#ietadm --op delete --tid= 1 |
vi /etc/iet/iet.conf 在最后添加： Target iqn.2013-04.com.example:storage.lun0 Lun 0 Path=/dev/houqdvg/houqdlv,Type=blockio Alias lun0 #注： 我用的是lv（逻辑卷），它是块设备 3. 重启iscsi-target 并查看端口 /etc/init.d/iscsi-target restart [iyunv@compute-1 iet]# /etc/init.d/iscsi-target restart Stopping iSCSI Target: Connection refused. ietd: no process killed [FAILED] Starting iSCSI Target: FATAL: Error inserting crc32c_intel (/lib/modules/2.6.32-220.el6.x86_64/kernel/arch/x86/crypto/crc32c-intel.ko): No such device [ OK ] |
会出现如上的错误：原因是因为RedHat 6以上已经不需要crc32-intel.ko模块了，所以会出现这个错误，去掉报错信息更改如下： [iyunv@compute-1 iet]# vi /etc/init.d/iscsi-target #!/bin/sh # # chkconfig: - 39 35 # description: Starts and stops the iSCSI target # # pidfile: /var/run/ietd.pid # config: /etc/ietd.conf PATH=/sbin:/bin:/usr/sbin:/usr/bin OPTIONS="" # Source function library. if [ -f /etc/init.d/functions ] ; then . /etc/init.d/functions elif [ -f /etc/rc.d/init.d/functions ] ; then . /etc/rc.d/init.d/functions else exit 0 fi if [ -f /etc/sysconfig/iscsi-target ]; then . /etc/sysconfig/iscsi-target fi RETVAL=0 start() { echo -n "Starting iSCSI Target: " # modprobe -q crc32c 注释掉 modprobe iscsi_trgt daemon /usr/sbin/ietd $OPTIONS RETVAL=$? if [ $RETVAL -eq 0 ]; then echo_success else echo_failure fi echo return $RETVAL } |
在重新启动，就没有错误了。 查看端口启动：(可以看到启动端口为3260) [iyunv@compute-1 iet]# netstat -tunpl | grep ietd tcp 0 0 0.0.0.0:3260 0.0.0.0:* LISTEN 3959/ietd tcp 0 0 :::3260 :::* LISTEN 3959/ietd |
4. Windows下安装initiator 下载Initiator-2.08-build3825-x86fre.exe 安装完成后启动界面：

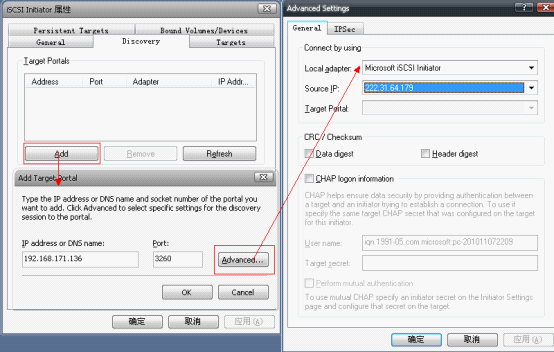

填写linux服务器的ip等信息：
点击确定，再点击Targets面板，点击"Reference" , 就会显示出：

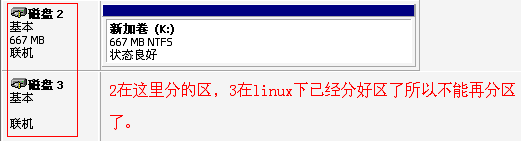

"我的电脑" -》右键-》管理-》磁盘管理-》可以看到新的设备。 如果你linux下的设备没有分区，可以在这里进行分区，如果挂载的是已经分过区的，则这里不能再分区了。而且不能使用。
再点击"Log On" ， 状态为Connected之后，就可以看到新出现的windows下的盘了：
That's all 。。。。
|
