热备份路由协议中思科HSRP与华为VRRP的配置实例及区别

yhgfds

首先用思科的HSRP热备份路由协议配置。





首先在为这个拓扑配置命令前先分析一下这个拓扑图，了解它的实验目的及要求与想要达成的效果。
然后在看需要为这拓扑配置的命令。

分析拓扑图：（不论配置什么协议实现全网互通是首要条件）
R1路由
端口配置地址并激活，
添加loopback口配置地址，
配置到C1机的静态路由。
R2活跃路由
端口配置地址并激活，
接交换机的口配置双工，
配置到loopback口的默认路由或到loopback口的静态路由（只要一个就行），
做HSRP热备份路由改路由为活跃路由。
R3备份路由
端口配置地址并激活，
接交换机的口配置双工，
配置到loopback口的默认路由或到loopback口的静态路由（只要一个就行），
做HSRP热备份路由改路由为备份路由。
SW1交换机
将与路由器相连的端口配置双工。
C1机
配置IP地址与网关。

配置命令先从简单的配置。

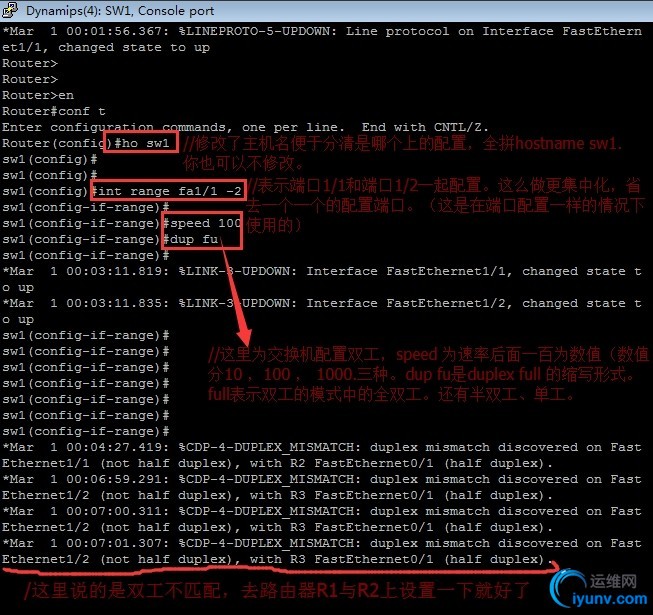

SW1交换机上的具体配置过程。


R2活跃路由上的端口配置

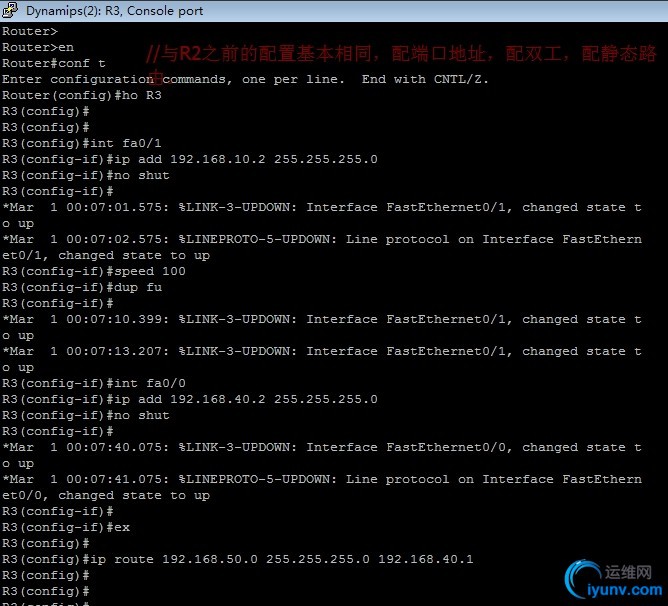

R3备份路由上的端口配置

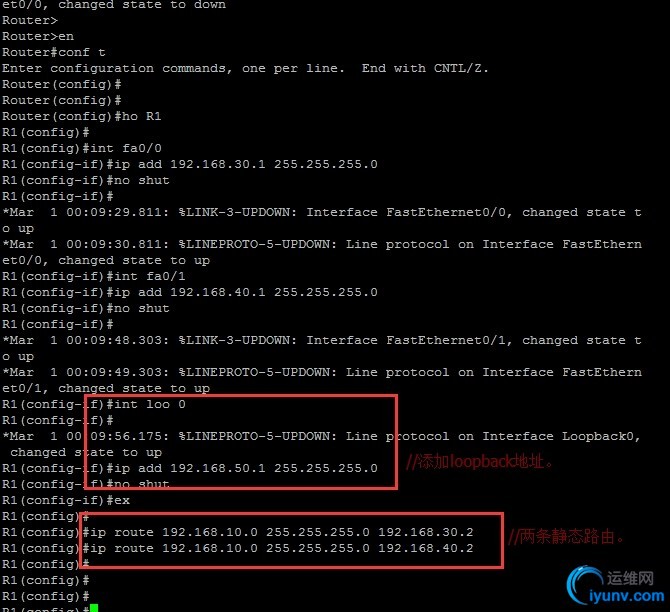

路由R1上配置



下面开始配置HSRP热备份路由协议。

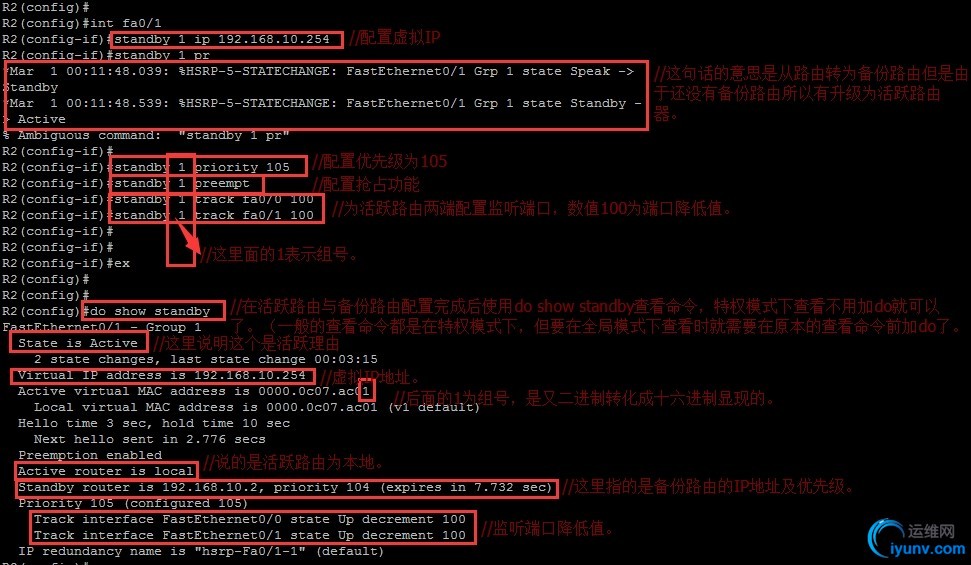

R2活跃路由上的HSRP配置

在R3备份路由配置好后再R2上查看。

R3的备份路由上的HSRP配置

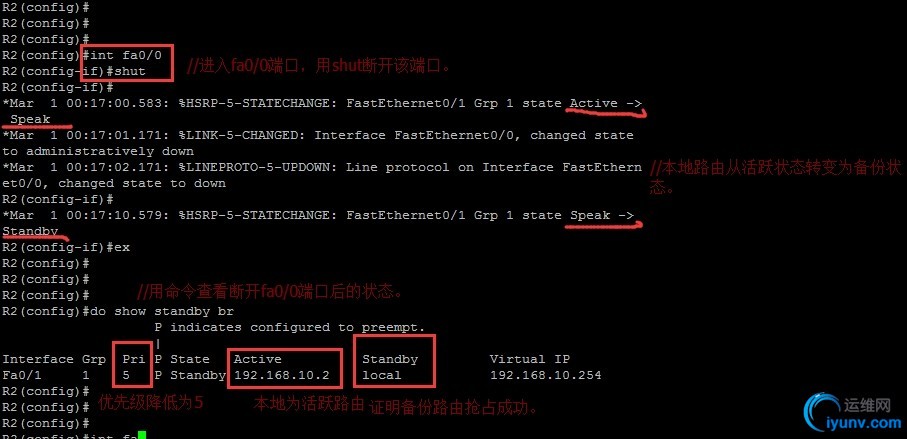

在R2上断开fa0/1端口看看有没有被抢占成功。

R2断开fa0/1端口的前后R3从备份路由抢占成为活跃路由的详细信息。


最后ping通测试



用华为VRRP热备份路由协议

看清楚了，拓扑图虽然如HSRP一样但是端口的IP地址不一样。


VRRP配置

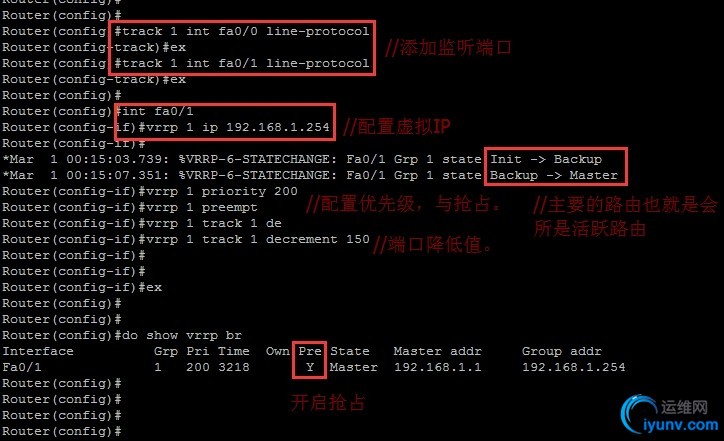

在R2上配置的。


R3上配置VRRP

router>enable
router#configure terminal
router（config）#interface fasEthernet0/1
router（config-if）#vrrp 1 ip 192.168.1.254
router（config-if）#vrrp 1 priority 100    //配置优先级
router（config-if）#vrrp 1 preempt       //配置抢占

最后ping通测试。
在vrrp上因为R2活跃路由器上的fa0/0是属于内网段的所以断开这个端口R3备份路由器是抢占不了的，只有断开R2活跃路由器上的fa0/1端口备份路由器才能抢占成功。

思科HSRP与华为VRRP的区别：
思科的HSRP断开活跃路由上的监听端口任意一个口，备份路由都可以抢占成功
而华为VRRP断开活跃路由上的内部网段，备份路由器是抢占不了的，之后外网
断开才能被备份路由器抢占过来。


（本人用的是GNS3做的，如果你发现自己做的热备份都正确的话，确始终无法抢占成功，那就是你的优先级的问题或模拟器没有反应过来的问题。优先级可以设的小一些在试试。）
