Openstack 管理 VMware ESX/ESXi

lixiaolong

　　关于OpenStack的研究，大家基本都是集中于KVM，XEN这类开源虚拟化技术，对VMware的研究比较少。我们公司（网新恒天）由于之前采用的虚拟化技术是VMware的，所以在OpenStack研究开始之初就以VMware为虚拟化平台，希望能用OpenStack将VMware管理起来，经过4个月左右的研究开发，已经实现这个目标。现在我们决定将自己的研究成果分享出来，希望能和大家一起交流。
　　本文主要讨论OpenStack管理 VMware ESX/ESXi 时的部署架构。
　　因为VMware vSphere ESX/ESXi 的特殊性，导致Openstack管理ESX/ESXi时的部署架构会与KVM、XEN等不一样，所以刚开始安装的时候会有这样的疑问：nova-compute 装哪里，怎么装呢？ 下面就来说明下这个问题。
    因为VMware ESX/ESXi 是非常封闭的，ssh上去之后，会发现之个系统连一些常用的命令都没有，更不用说python、gcc了，是一个非常精简的系统，所以在ESX/ESXi上直接安装nova-compute基本是不可能的。要单独找一台计算机（物理机/虚拟机），在上面安装ubuntu，然后再在这个上面安装nova-compute，让nova-compute来通过网络的方式来连接ESX/ESXi。ESX/ESXi对外提供web services(SOAP实现)编程接口，nova-compute就是通过调用这些接口，将OpenStack命令转化成web services请求来实现对ESX/ESXi的控制。

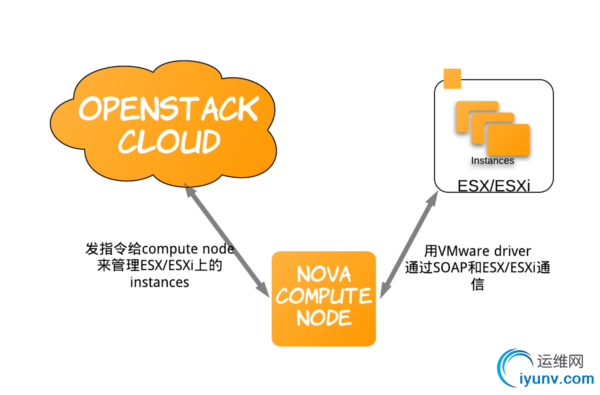

    概念架构图如下所示：

　　OpenStack 管理VMware 架构概念图
　　在实际部署中，我们这样来做，用虚拟机来做nova-compute结点，并且将这个虚拟机建在它上面的nova-comppute所连接的ESX/ESXi上，因为nova-compute结点只负责和ESX/ESXi通信，虚拟化工作由ESX/ESXi来承担，nova-compute结点的负载非常小，对原有ESX/ESXi影响也非常小，实事证明这种做法是完全可行的。（我们实验用的虚拟机配置1vCPU，2G内存，毫无压力）

　　OpenStack VMware ESXi 部署架构
　　OpenStack官方关于VMware ESX/ESXi Server Support的图如下所示，比较详细。nova-compute通过SOAP使ESX/ESXi执行虚拟机相关操作，如创建、重启、删除，快照等；在创建虚拟的时候，能过glance取镜像传到ESX/ESXi上，在打快照的时候，先在ESX/ESXi执行快照命令，然后将生成的快照传到glance上。可以看到，OpenStack类似一个中转层代理，在两边分别实现OpenStack和ESX/ESXi的接口，然后将两者连接起来。

　　VMware ESX/ESXi Server Support 官方示意图
