win10中“windbg+vmware+win7双机调试”设置

290112011

　　【转】http://blog.csdn.net/sagittarius_warrior/article/details/51305046
　　

  本文主要介绍在win10下如何设置windbg+vmware，以进行双机调试。本文主要参考：李Sir的博客，并浏览了大量网文，以及windbg自带的help文档和MSDN，除了综合各家的经验外，也分享了本人在实践遇到的问题和解决办法。
一、安装环境
1，主机（Host OS）: win10 X64
2，Windbg：10.0.10586.567 ADM64（本人安装的是wdk10+VS2015）
3，VMWare：11.0.0
4，Guest OS：win7 X64


二、虚拟机配置
1，打开相应的虚拟机，选择“编辑虚拟机设置”，打开虚拟机设置对话框，如下




2，观察“虚拟机设置”这个对话框的“硬件”->“设备栏”，看看是否有“打印机”或“Printer”，如果有，则删除该设备。

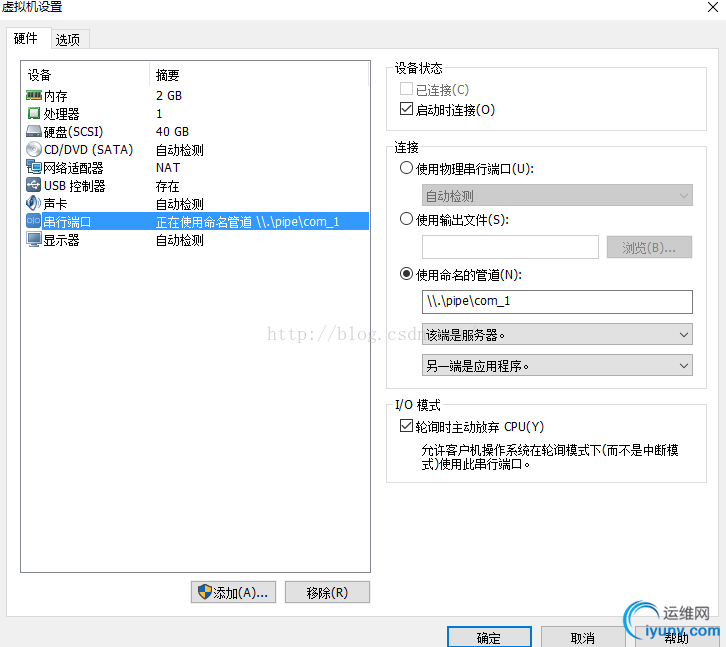

3，选择“添加”，然后选择“串行端口”，然后选择“使用命名管道”，并按如下设置


注：
1）使用命名管道，名字默认即可。
2）另一端选应用程序，即链接windbg。
3）IO模式，可选可不选。

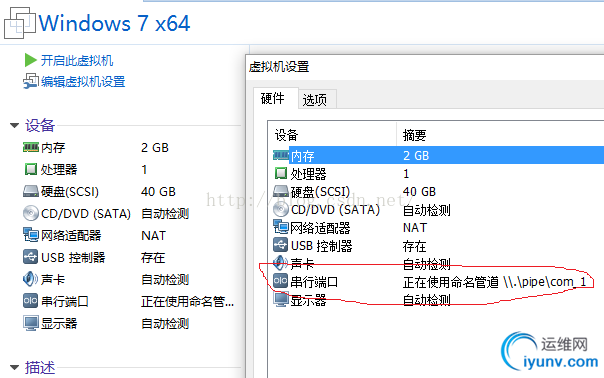

4）完成后，需要确认一下新增的设备是“com1”（如果是中文界面，显示“串行端口”）。为对比，非com1时，显示“串行端口2”。
如果在这个地方，COM口编号不对，后续打开windbg，会显示“debuggee not connected”。附网上关于该问题的解决方案：
“- -我也遇到了这个问题，刚解决。
你在Edit virtual machine settings里看下你那个串口是不是叫Serial port 2，如果是，问题就在这里，就是多了那个2。你把这个串口删掉，然后把那个printer也删掉，然后重新添加一个串口就可以了，这个时候串口就叫Serial port了。”


三、Windbg的设置
1，在桌面上添加一个windbg的快捷方式；
2，右键该快捷方式，打开“属性”对话框，在目标一栏的末尾添加“ -b -k com:pipe,port=\\.\pipe\com_1,resets=0”。


注：李sir的博客就是这么设置的，但我通过这种方法去打开windbg（右键“管理员方式打开”），一直是“Debuggee not connected”。偶然尝试了下，如下设置，解决了这个问题：
3，在“快捷方式”tab中，选择“高级”，勾选“用管理员身份运行”。




四、GeustOS设置（该部分完全同“李sir的博客”）
1，以管理身份打开“cmd”。
2，输入“bcdedit”


3，设置端口1，命令如下：

　　[cpp] view plain copy

• 　　bcdedit /dbgsettings serial baudrate:115200 debugport:1


　　该处的“1”，对应com口1。


4，复制一个开机选项，命名为“DebugEntry”，可任意命名。命令如下：

　　[cpp] view plain copy

• 　　bcdedit /copy {current} /d DebugEntry


　　5，增加一个开机引导项

　　[cpp] view plain copy

• 　　bcdedit /displayorder {current} {ID}


　　注：这个ID要填写上一条命令生成的一串数字或字母。




6，激活debug

　　[cpp] view plain copy

• 　　bcdedit /debug {ID} ON


　　
注：ID以生成的数字或字母串代替。




7，重启虚拟机，选择“DebugEntry[debug]”作为启动项。


8，选择好启动项后，立即回到主机，启动windbg。只有在GuestOS启动过程中，才能连接上。
