　　本文纯属个人理解，如有错误请留言指正。
　　

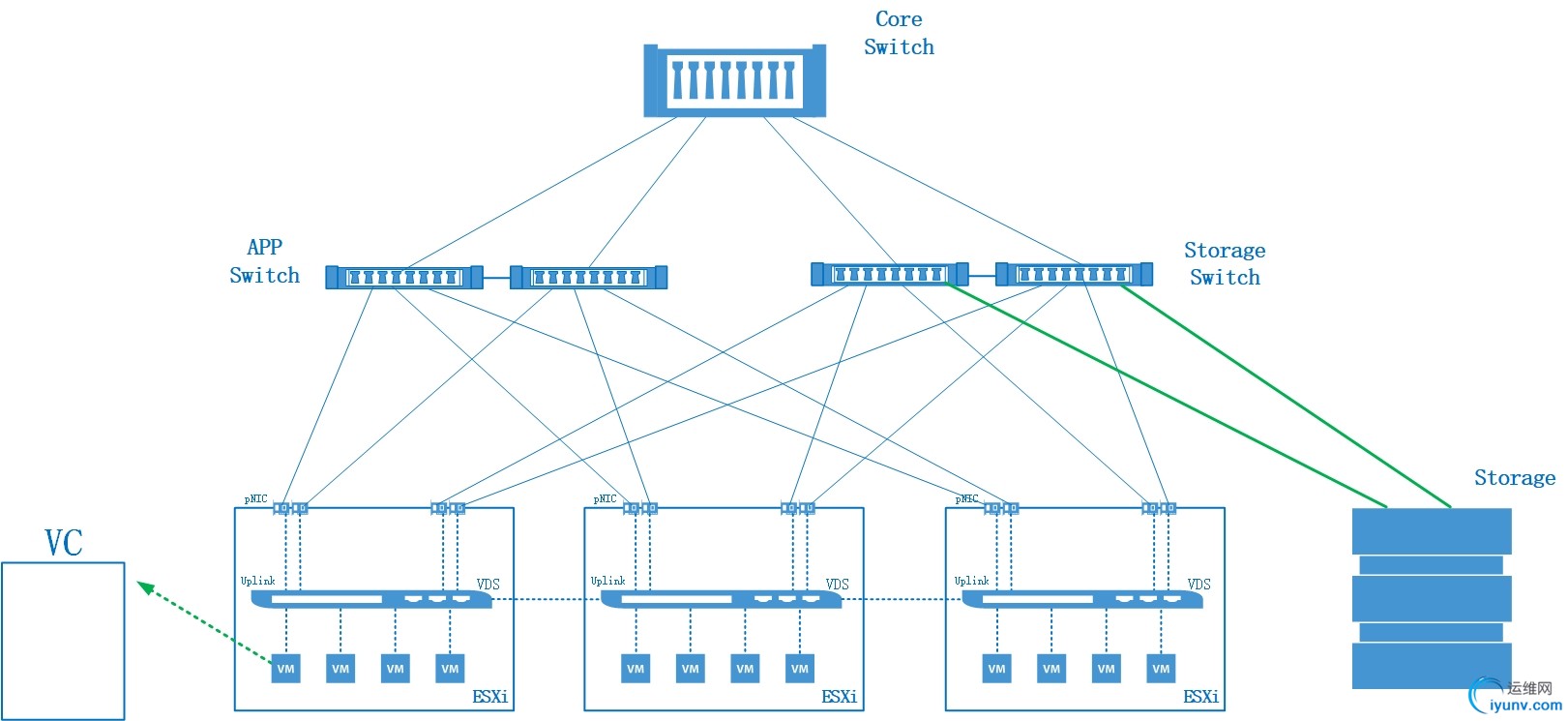

　　上图为vSpere中一个简单的结构拓扑图，借用这个拓扑图来解释一下为什么VDS能够逻辑上跨越ESXi。
　　首先说明一下整个架构
　　

　　1. 在底层用三台ESXi表示一个底层的网络，另外用Storage代表存储，在最左边ESXi中的最左边一台VM表示为VC。
　　

　　2. 每一台ESXi配置4块网卡，两两一组，左边一组表示业务网卡，连接APP Switch；右边一组网卡为Storage网卡，连接Storage交换机，两张网卡进行LACP捆绑
　　

　　3. APP Switch和Storage Switch都是纯二层物理交换机，上联和下联接口都是Trunk模式
　　

　　4. Core Switch上有所有VM的网关
　　

　　好了，基本架构情况说完了，下面开始VDS的从建立到设置到维护管理的整个过程
　　

　　===================华丽分割线=======================
　　

　　
