vmware nat模式原理探究，实现虚拟机跨网段管理

191145685

　　vmware nat模式原理探究：
　　理解nat模式，我们能更加了解主机与虚拟机之间如何通信，以及虚拟机如何实现上网。
　　以及便于我们分析虚拟机与主机无法通信和无法上外网的问题。
　　下面通过实战：虚拟网络拓扑，抓包分析。
　　为什么要探究nat模式？
　　从日常需求出发：
　　我们电脑上用到的虚拟机越来越多，需要固定IP，方便管理。
　　网络环境经常会变，我们可能在家办公和在公司办公网段不一样，每次要改为同一个网段再连接使用，比较麻烦。
　　首先理解vmware的三种模式：

• 　　bridge模式：相当于一台hub，真实主机与虚拟机网段需要配置为一样，才能通信。不适合网络环境经常变化的地方。

• 　　host-only模式：真实主机与虚拟机可以是不同网段，并且能上网。但不能分配自己想要的IP，发现修改IP，将无法上网。

• 　　nat模式：由vnet8网卡分配IP，网关，dns，虚拟机可以设置自己想要的IP，指定的网段。


　　虚拟机不需要与真实主机在同一网段，也能通信，上网，更加灵活方便。
　　结论：上面的需求只有nat模式满足。
　　实战演练：

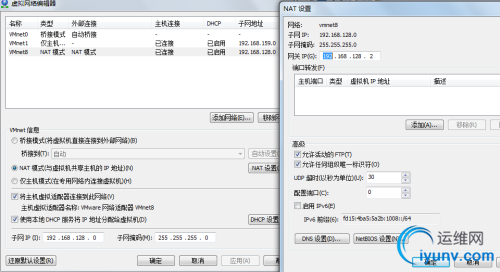

　　1.先配置vmware，打开编辑-->虚拟机网络编辑器--->Vmnet8---->dhcp，分配网段：192.168.128.0/24。
　　点开NAT设置，默认网关是192.168.128.2（建议不需要修改），虚拟机的网关需设为这个才能上网。

　　2.虚拟机的网卡配置：
　　手动配置固定IP：192.168.128.204/24
　　    网关：192.168.128.2

　　3.真机物理网卡IP：192.168.31.22/24
　　网关：192.168.31.1
　　虚拟网络连接图：

　　原理分析：
　　首先明白vmware软件提供的功能：nat ，网关，dhcp，dns等功能。
　　把vmare想象成模拟成了nat设备，网关设备，交换机，dhcp设备，dns等多台设备，将真机和虚拟机组网起来，实现相互通信，虚拟机上网的功能。

• 　　明白VMware Network Adapter VMnet8的作用
  　　


　　我们在真机中发现有块VMware Network Adapter VMnet8的网卡，在nat网络中，会使用到VMnet8交换机，真实主机上的VMware Network Adapter VMnet8连接到VMnet8交换机，来与虚拟机通信。所以VMware Network Adapter VMnet8仅仅是和Vmnet8虚拟机交换机网络通信的（192.168.128.0/24），并不提供路由功能。禁用掉VMware Network Adapter VMnet8网卡，虚拟机仍然能上网，只是真机与虚拟机之间不能通信。
　　

　　    2.明白nat设备作用

　　nat设备有两块网卡，一个是真机的物理网卡192.168.31.22，另一个是虚拟网卡192.168.128.2
　　nat会对源ip进行转换，也为目的ip进行转换，会创建如图所示的nat表。
　　

　　    3.虚拟机上外网：
　　流量到达网关192.168.128.2，nat设备将目的IP修改为真机物理网卡IP 192.168.31.22，物理网卡再通过路由器上外网。
　　

　　4..虚拟机访问真机，即192.168.128.204访问192.168.31.22：
　　虚拟机将流量转发至网关192.168.128.2，检测nat表，将目的IP192.168.31.22映射为192.168.128.1，因此真机虚拟网卡192.168.128.1（VMware Network Adapter VMnet8）接收到流量。

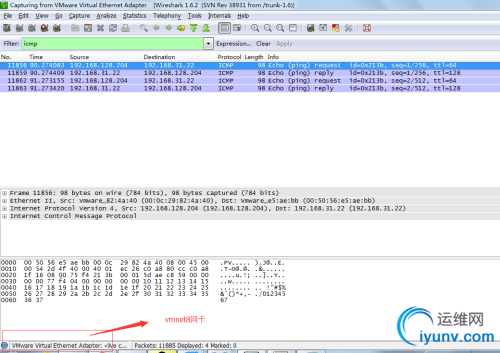

　　抓包显示VMware Network Adapter VMnet8收到流量，真机物理网卡并无流量。

　　结论：真机与虚拟机互访通过wmware提供的VMware Network Adapter VMnet8网卡通信。
