在Vmware ESXI6.5中安装pfSense2.34实例

jlthlx

　　现在虚拟机功能越来越强大，在ESXI中配置软路由或防火墙成为越来越多用户的选择，可以利用ESXI主机强大的功能，灵活的配置满足安装pfsense的不同的需求。
　　ESXI主机设置
　　一、主机配置要求
　　本教程涉及网络及硬件的基本要求如下：

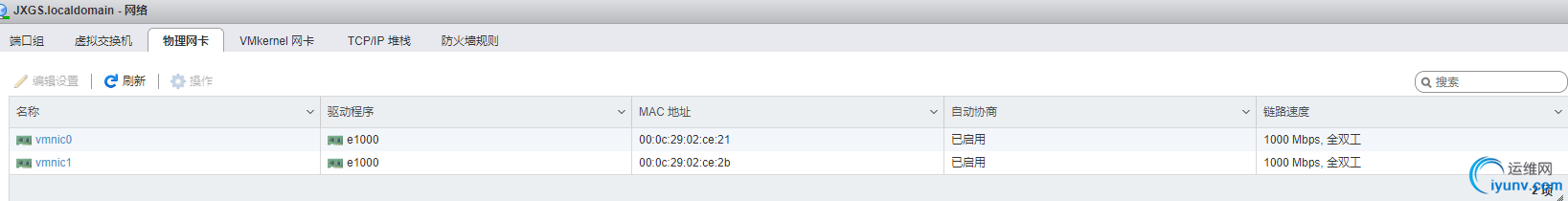

　　一台已安装好ESXI6.5的虚拟主机：主机配置包括两个物理网卡，一个为LAN，接局域网交换机，一个为WAN，接电信光纤宽带。局域网段为192.168.111.0/24。ESXI虚拟主机配置如下：
　　
　　两个网卡分别桥接两个物理网卡。
　　
　　

　　二、配置ESXI主机管理网络
　　ESXI安装完成以后，按F2键，进入ESXI主机配置界面，在这里设置管理主机的网络地址：
　　进入configure Management Network(配置管理网络)，选择Network Adapters(网卡)，选中我们设定为LAN的网卡，这里选vmnic0，按回车键确定。
　　

　　
　　

　　进入IPv4 Configuration,(IPv4地址配置)，设定网卡的IP地址、掩码和网关。IP应设为局域网内IP。
　　
　　

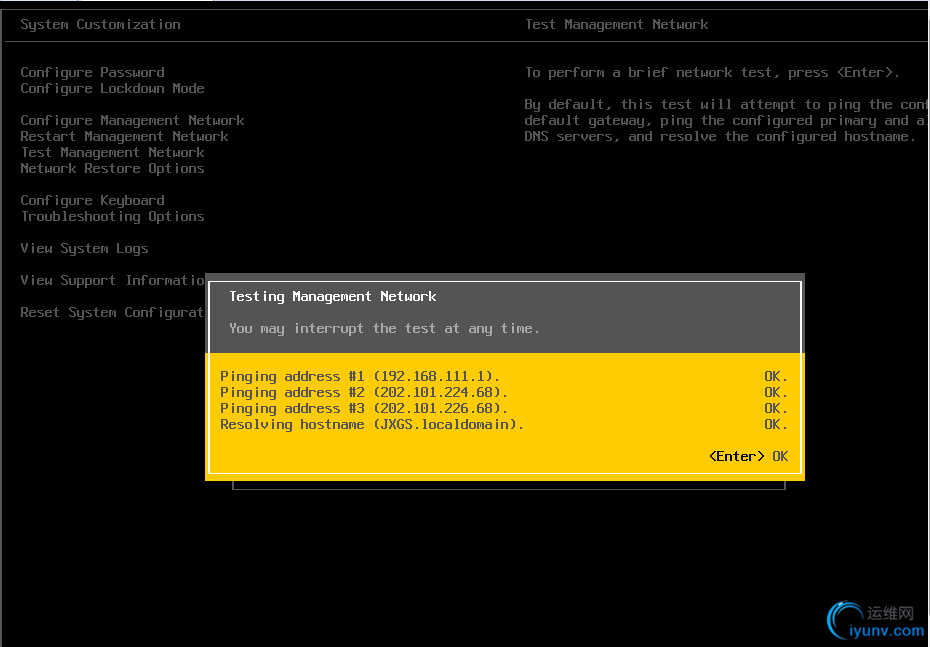

　　设定完成以后按回车键确认。运行Test Management Network(测试管理网络)测试设置是否正常。

　　

　　保存后退出。至此ESXI主机设置完成。
　　
　　Vmware ESXI6.5 Web客户端配置
　　在局域网任一台电脑浏览器输入管理地址192.168.111.70，进入Vmware ESXI6.5 Web客户端配置。
　　一、创建虚拟交换机
　　在创建一个新的虚拟机之前，首先需要创建两个虚拟交换机和两个端口组。

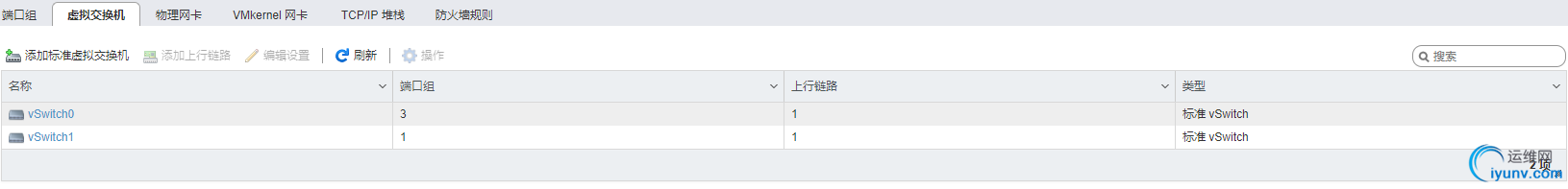

　　添加两个虚拟交换机，一个用于WAN和另一个用于LAN，上行链路选择两个独立的可用端口。
　　

　　二、添加端口

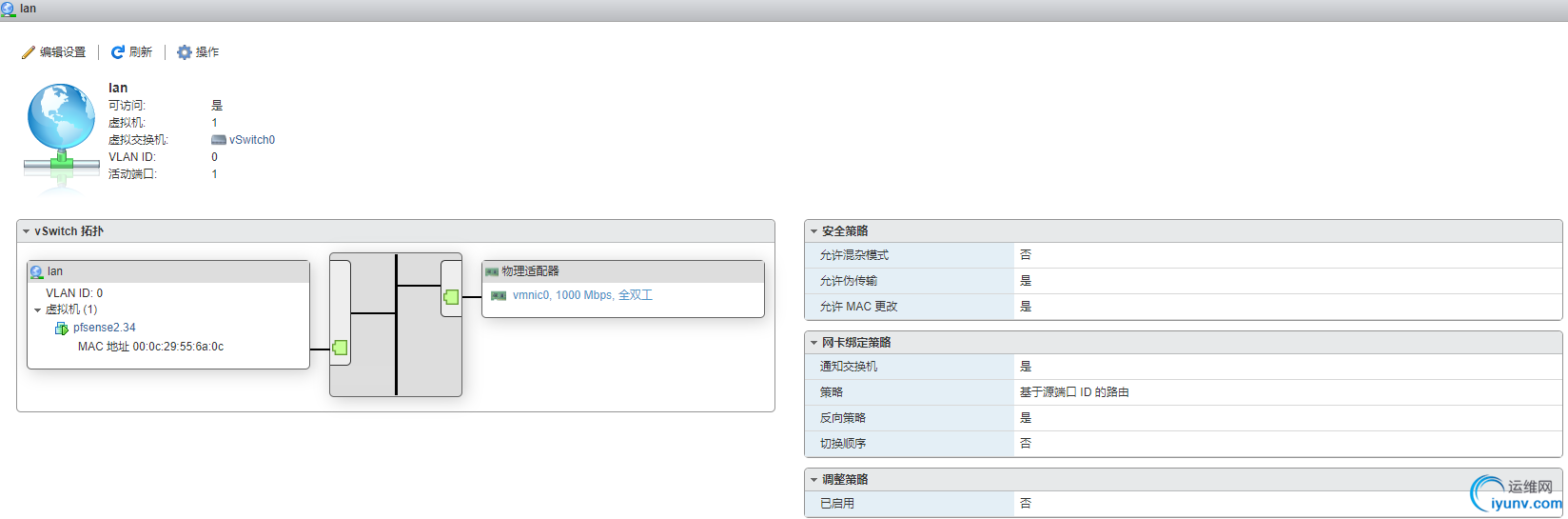

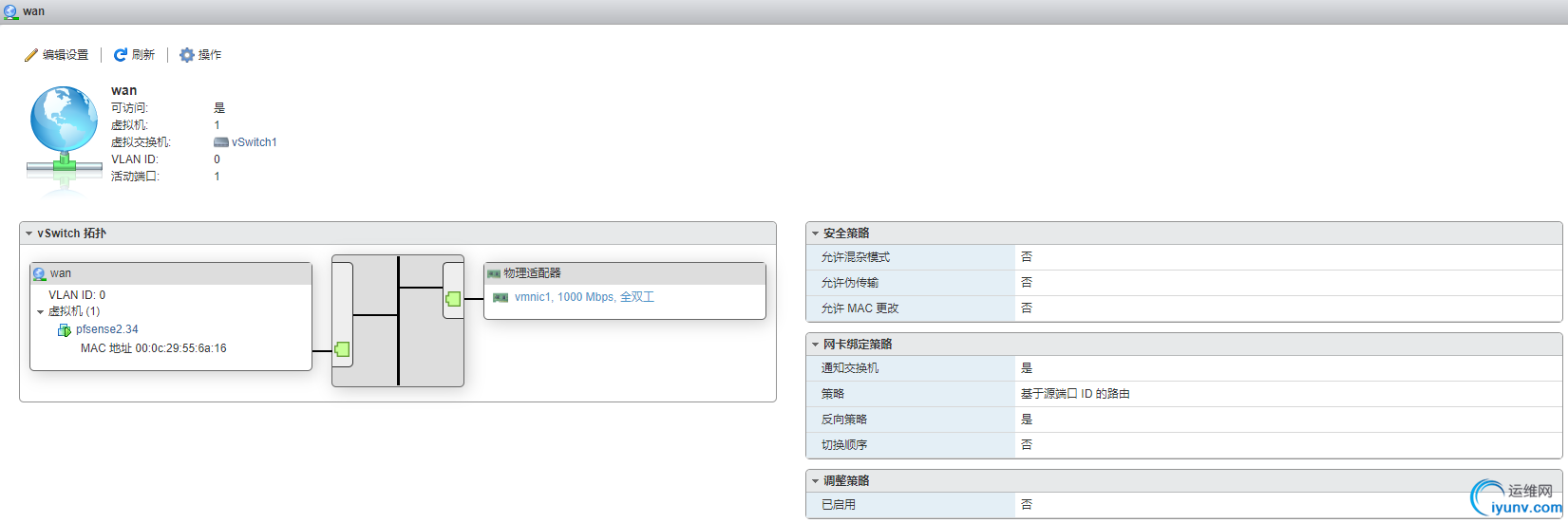

　　创建虚拟交换机之后，单击端口组选项卡上。单击“添加端口组”。添加WAN和LAN端口组，分别命名为LAN和WAN，对应使用局域网和广域网交换机。
　　

　　三、创建虚拟机

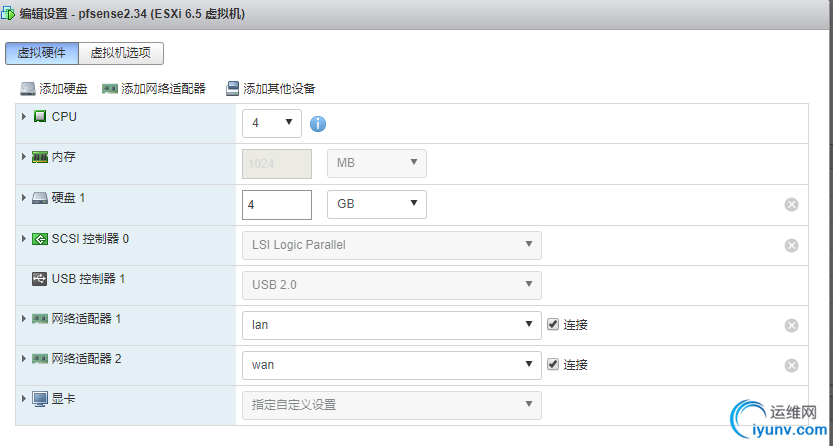

　　虚拟交换机和端口组配置完成后，就可以创建pfsesne虚拟机了，这跟一般的虚拟机安装差不多（这里不进行详细介绍），配置根据需要来设定，要注意网卡的配置，两个虚拟网卡，一个接lan端口，一个接wan端口。
　　
　　安装完成，进入SHEll界面。本教程配置的局域网网段为192.168.113.0/24。
　　
　　四、配置虚拟机

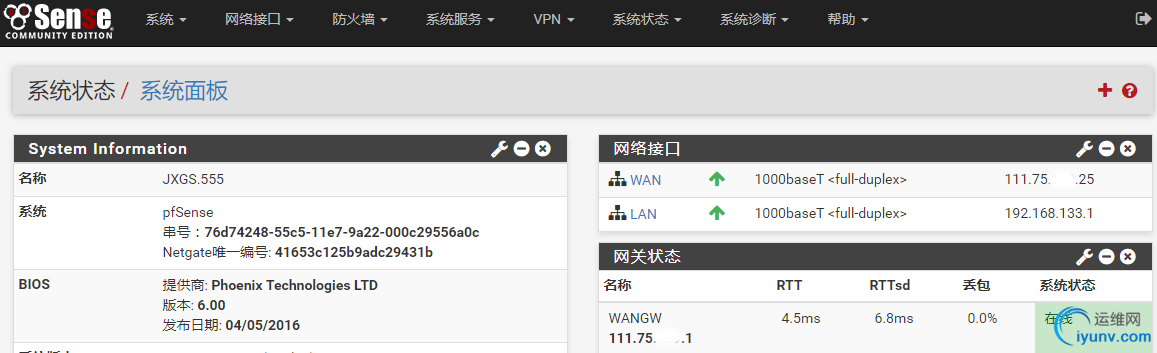

pfsense虚拟机安装完成以后，根据配置的lan接口IP，通过浏览器进入管理界面，这里面的配置跟实体机一样，Wan接口填写电信提供商给定的IP，因为是虚拟机运行，还要安装一个Open-VM-Tools插件，以增加虚拟机的性能。局域网内电脑设置为LAN接口同一网段IP就可以正常上网了。
　　
　　

　　

2017-6-21
