虚拟化VMware之存储与虚拟机主机管理(1)

haixin3036

　　Openfiler主要用于为LAN主机提供独立存储系统。Openfiler提供了包括NFS、SMB、iSCSI、Target等多种连接方式，一般通过HTTP的的方式进行管理。如果访问Openfiler上的数据，可以通过iSCSI  initiator 、共享文件夹以及挂载等多种方式实现。
　　vMotion是所有vSphere 高级功能的基础，可实现热迁移，即将虚拟机在不关闭电源的情况下从一台ESXi主机实时迁移到另一台ESXI主机，从而可以更加方便的维护，减少故障等等！

虚拟化VMware之存储与虚拟机主机管理(1)

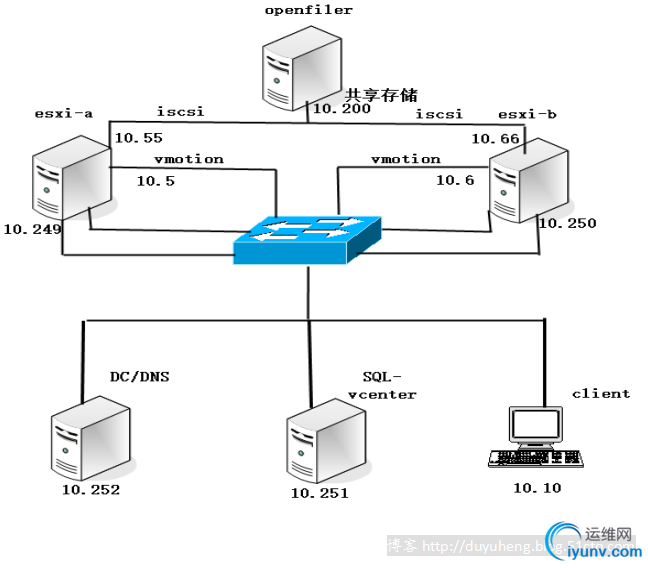

一、模拟环境：

二、模拟目标：

通过搭建共享存储，实现虚拟机的迁移与管理。

三、模拟要求：

（1）在10.200主机上安装openfiler，之后添加1000G的磁盘，并做相应的配置，实现共享存储功能。

（2）配置标准交换机，分别实现iscsi和vmotion通信。如图。

（3）通过Web client，分别在两台esxi主机中通过iscsi连接共享存储。

(4) 将10.250主机中vm1虚拟机迁移到共享存储中存储。

　　 (5)将10.250主机中vm1虚拟机迁移到10.249主机中。
　　
　　1、在10.200主机上安装openfiler，之后添加1000G的磁盘，并做相应的配置，实现共享存储功能。

在两台esxc主机各添加2个网卡

创建openfiler服务器（和以往创建虚拟机一样下面提到的是需要注意的）

类型选择其他

网卡选择一卡

光盘镜像选择oprnfiler

可以添加一块100G硬盘用来装系统一块1000G的硬盘用来存储

1）点开电源开始安装

回车

2）系统安装到100G的硬盘中

3）配置IP地址

4）时区选择shanghai

5）配置root管理员密码

6）安装完成后重启

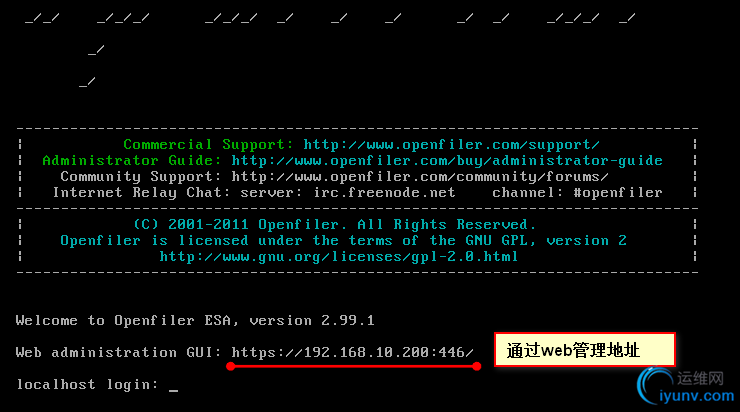

7）使用web进行管理

8）将主机和的ip和DNS都像前面博客一样设置在同一网段，在浏览器中打开

二、配置openfiler

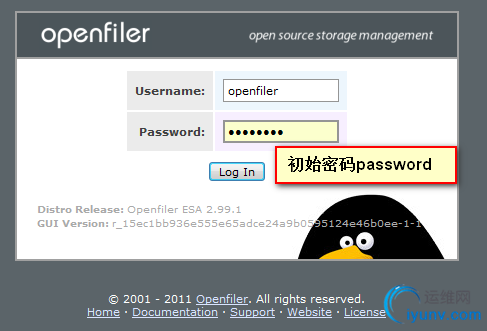

1.初始用户openfiler，初始密码password

2.设置10.0网段允许访问

3.制作lv卷

　　1）首先制作pv卷

2）制作vg卷

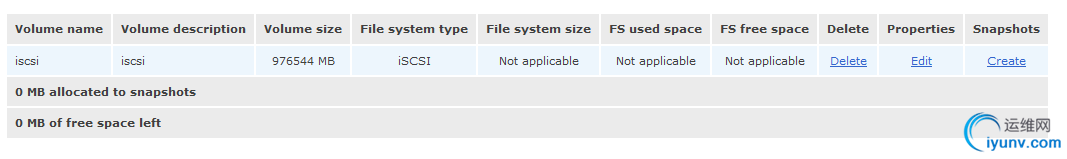

　　3）制作lv卷
　　
　　

　　

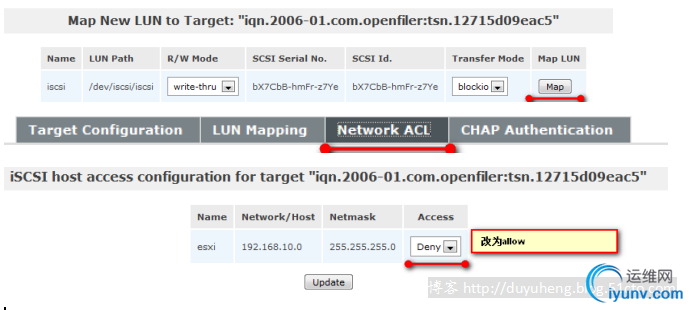

　　4.开启iscsi target服务

2.配置标准交换机的vmotion和iscsi实现通信

配置标准交换机和前机章一样

　　在浏览器里下载web vclient客户端关闭浏览器后在安装并重行在浏览器中运行

输入VCenter server 管理员用户及密码

1）找到主机

2）先配置一台esxi的标准交换机（另一台同样配置）

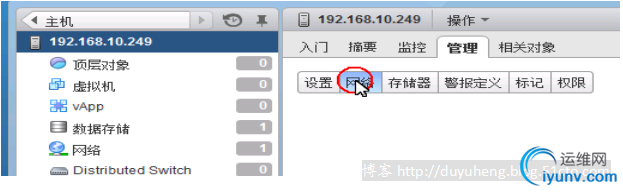

3）管理网络

4）添加

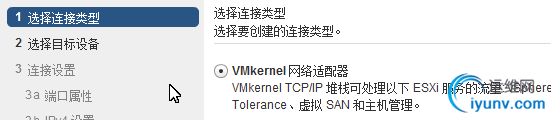

5）选择VMKernel网络适配器

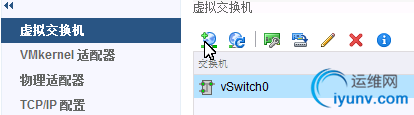

6）选择新建交换机

7）添加适配器

8）选择网卡

9）端口属性的配置

注意：要迁移虚拟机就要走VMotion流量所以另一台esxi也必须同样配置

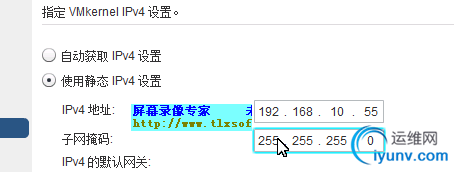

　　10）设置ip地址

　　1.在创建一个ISICI端口组用于连接共享存储

1）先配置一台esxi的标准交换机（另一台同样配置）

2）管理网络

3）添加

4)选择VMKernel网络适配器

5)选择新建交换机

6)添加适配器

7)选择另一块网卡

　　8）创建iscsi下面不勾选项 另一台同配置

　　9）配置ipv4地址

3、通过Web client，分别在两台esxi主机中通过iscsi连接共享存储。（另一台也同样设置）

　　1）打开第一esxi主机选择存储器

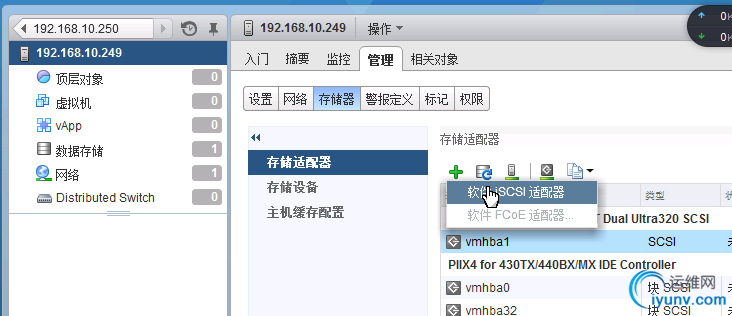

　　2）添加存储器

　　3）刷新

　　3）添加端口绑定

　　5）选择前面创建好的iscsi端口组

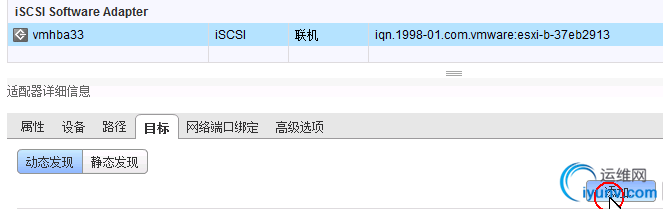

　　6）找到目标进行添加

7）选择我们第一步创建好的openfiler存储器的ip进行连接

8）点击刷新查看路径是否存在

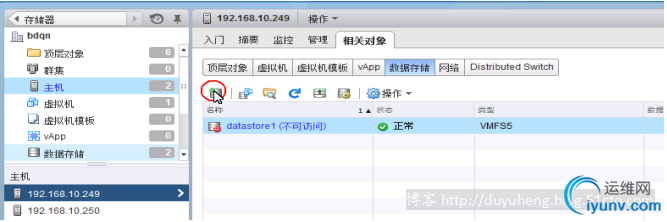

4.新建数据存储器

1）（选择择一台esxi创建就可以了）

2）选择VMFS

3）设置名称（按照需求即可）

3）选择版本

5. 将10.250主机中vm1虚拟机迁移到共享存储中存储。

1）找到esxi上需要迁移的虚拟机  点击迁移

2）更改数据存储

3）选择前面我们创建好的存储器

6、将10.250主机中vm1虚拟机迁移到10.249主机中。

　　
　　等到100%后

1）在原来的位置找到虚拟机

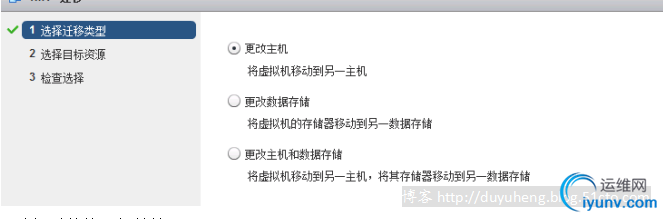

1）更改主机

3)选择迁移的目标地址即可

　　不足之处，请多多指教！！！
