第十一章  VMware 监控
随着虚拟化技术应用的越来越广泛，Zabbix作为基础架构的监控系统，也可以很好的支持基于VMware的虚拟化平台及虚拟机进行监控。通过在Zabbix中预先定义的host prototypes（主机原型）利用low-level discovery rules会自动发现VMware hypervisors和虚拟机，并创建主机对它们进行监控。
在Zabbix中对虚拟机的监控分两步完成，首先，通过vmwarecollector实例收集虚拟机数据，这些实例使用SOAP协议从VMware web services收集需要的信息并进行处理后保存到Zabbixserver的共享内存中，然后pollers使用Zabbix simple check接收这些数据。
支持的VMware vCenter 或 vSphere 的最低版本是v4.1。
11.1 配置准备
在监控VMware之前，要确保Zabbix server支持libxml2（用来解析调用SOAP接口返回的XML）和libcurl（用来调用vCenter的SOAP接口）。如果不支持，Zabbix server启动时会报错：cannotstart vmware collector because Zabbix server is built without VMware support。因此，你如果使用源码安装Zabbix时需要加上 –with-libxml2 和–with-libcurl 这两个参数。
另外，我们需要修改Zabbix server的配置文件 /etc/zabbix/zabbix_server.conf中有关VMware监控的参数，主要有以下几个：

• StartVMwareCollectors：VMware collector 实例的数量，默认为0，取值范围：0-250。此值取决于你需要监控的VMware 服务的数量。一般情况下servicenum < StartVMwareCollectors < (servicenum * 2)，其中servicenum时VMware服务的数量。

• VMwareFrequency：连接到VMware服务收集一个新数据的频率，默认为60秒，取值范围：10-86400。

• VMwarePerfFrequency：连接到VMware服务收集性能数据的频率，默认为60秒，取值范围10-86400。

• VMwareCacheSize：用于存储VMware 数据的缓存容量，默认为8M，取值范围：256K-2G。

• VMwareTimeout：VMware collector 等待VMware 服务响应的时间，默认为10秒，取值范围：1-300。


完成相关参数的配置后，记住一定要重启Zabbix server。
你可能注意到VMwareFrequency和VMwarePerfFrequency这两个参数虽然都是定义收集数据的频率，但两者是有一些区别的。Zabbix从2.4.4版本开始，从VMware收集的数据分为两类：VMwareconfiguration data（配置数据）和VMwareperformance counter data（性能计数器统计数据），它们都是通过VMware collector收集，因此建议VMwarecollector的数量大于VMware 服务的数量，否则会因为VMware configuration data不能及时更新而导致VMware performance counter data的延迟收集。
11.2 预设模板
在Zabbix中已经提供了几个可以直接使用的监控VMwarevCenter 或 ESX hypervisor的模板，这些模板包含预先定义好的low-level discovery rules。

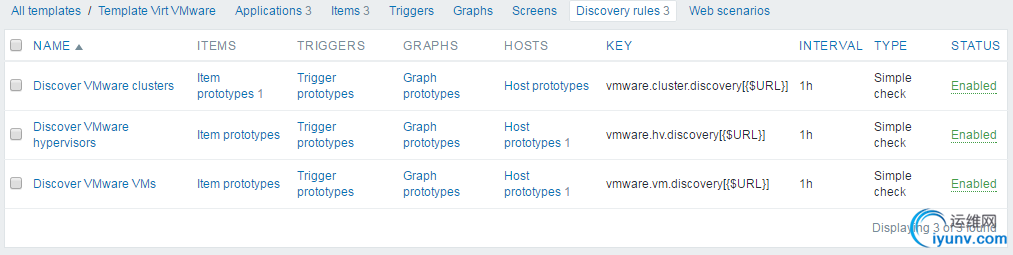

Template Virt VMware模板会在监控VMwarevCenter和ESX hypervisor时使用，Template Virt VMware Hypervisor 和 Template Virt VMware Guest主要在discovery中使用，在host上不用手工链接这两个模板。如下图11-1所示。


图 11-1

如果你从Zabbix 2.2或更早的版本升级到3.0版本时，需要从官网下载模板并手工导入。因这些模板都依赖VMware VirtualMachinePowerState 和 VMware status的value maps（值映射），所以你需要先手工建立或从XML导入，也可以使用SQL脚本（http://www.zabbix.org/wiki/Zabbix_Templates/SQLs_for_Official_Templates）建立这些值映射，然后在导入这些模板。

11.3 创建VMware Host
创建host之前，登录vCenter，确认服务正常运行。然后在Zabbix前端页面点击Configuration--> Hosts，在Hosts页面右上角点击Create host按钮，在主机配置页面完成以下配置：
1、  点击Host标签，在配置页面中输入Host name和Visible name，选择相应的group。如下图11-2所示。

图 11-2

2、  Agent Interface中IP ADDRESS中输入vCenter服务器的地址，收集数据时不使用这个地址，在这里设置的目的只是方便管理。

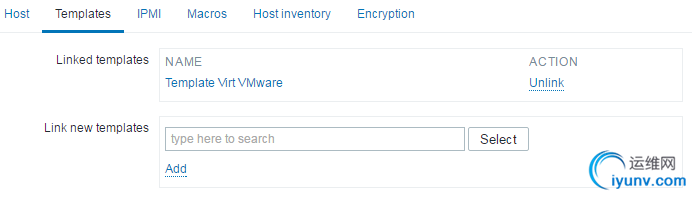

3、  点击Templates标签，在配置页面中添加TemplateVirt VMware模板。如下图11-3所示。

图 11-3

4、  点击Macros标签，在配置页面中添加主机宏变量。如下图所示，主要有3个，分别是：

• {$USERNAME}：VMware 用户名。

• {$PASSWORD}：VMware 用户密码。

• {$URL}：VMware 服务（vCenter或ESX hypervisor）SDK URL，例如https://servername/sdk。如下图11-4所示。


图 11-4

5、  点击Add按钮保存配置。
VMware host创建完成后，Zabbix通过SDK接口访问VMware vCenter并收集所有信息，通过Template Virt VMware模板中配置的发现规则DiscoverVMware hypervisors和Discover VMwareVMs发现相应的hypervisor和VM（虚拟机）。
在Discover VMware hypervisors发现规则中，定义了一个Host prototypes（主机原型），并在该主机原型中链接了Template Virt VMware Hypervisor模板。在Discover VMware VMs发现规则中，定义了一个Hostprototypes（主机原型），并在该主机原型中链接了TemplateVirt VMware Guest模板。当发现hypervisor或虚拟机时，这些主机原型会变成真正的host。定义的主机原型如下图11-5所示。

图 11-5

在Discovery rules中默认配置的Updateinterval 为3600秒，因此在创建VMware host 一个小时之后运行这些发现规则，发现并创建hypervisor和VM 主机。在Monitoring --> Latest data页面中通过hypervisor或cluster过滤浏览相应的信息。
如果遇到问题，我们可以通过VMware collector的Extended debug模式（debug level 5）获得详细的收集数据。需要修改Zabbixserver的配置文件设置debug level，或者使用参数-R log_level_increase="vmware collector,N"，N 是进程的编号。一起来看看下面的例子。
假设已经设置debug level为4，设置所有VMware collector进程的debug level为5：
# zabbix_server -R log_level_increase="vmware collector"
设置第二个VMware collector进程的debug level为5：
# zabbix_server -R log_level_increase="vmware collector,2"
不需要对VMware collector的数据做Extendeddebug时，可以使用参数 -Rlog_level_decrease选项。
　　
