【运维小实验】基于VMware的虚拟Linux集群搭建

lihu129c

　　通过keepalived实现lvs服务器的的双机热备和真实服务器之间的负载均衡的blog挺多的，在搭建的时候也参考了相关博文，不同人搭建的实验环境不一样，本文是基于VM搭建的虚拟集群环境，全部虚拟机网卡模式为NAT方式相连，处于同一网段。
　　

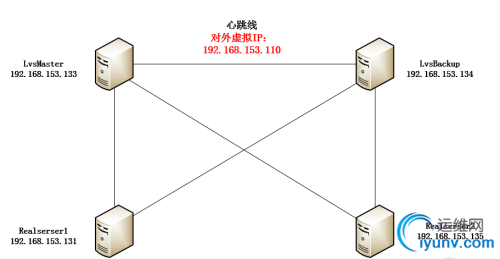

　　搭建环境：
　　使用redhead 2.6.32-431.el6.x86_64版本的linux，创建四台，配置相关网络信息，确保同一网段下。

　　配置好各自ip即可，虚拟ip在配置lvs时设定。
　　

　　安装配置LVS
　　1.在主备Lvs上安装ipvsadm和keepalived
　　LVS是通过IPVS模块实现的，检查kernel是否支持LVS的IPVS模块，再安装IPVS管理软件ipvsadm
　　[root@rex ~]# modprobe -l | grep ipvs
　　kernel/net/netfilter/ipvs/ip_vs.ko
　　kernel/net/netfilter/ipvs/ip_vs_rr.ko
　　kernel/net/netfilter/ipvs/ip_vs_wrr.ko
　　kernel/net/netfilter/ipvs/ip_vs_lc.ko
　　kernel/net/netfilter/ipvs/ip_vs_wlc.ko
　　kernel/net/netfilter/ipvs/ip_vs_lblc.ko
　　kernel/net/netfilter/ipvs/ip_vs_lblcr.ko
　　kernel/net/netfilter/ipvs/ip_vs_dh.ko
　　kernel/net/netfilter/ipvs/ip_vs_sh.ko
　　kernel/net/netfilter/ipvs/ip_vs_sed.ko
　　kernel/net/netfilter/ipvs/ip_vs_nq.ko
　　kernel/net/netfilter/ipvs/ip_vs_ftp.ko
　　kernel/net/netfilter/ipvs/ip_vs_pe_sip.ko
　　安装ipvsadm
　　[root@rex ~]# yum install ipvsadm
　　能通过ipvsadm --help查看相关信息即安装成功。
　　
　　安装keepalived
安装依赖库：yum install -y openssl openssl-devel（我是缺这两个，具体编译时候如果报错则安装相关提示补安装相关缺漏）
下载keepalived：
http://www.keepalived.org/software/keepalived-1.2.6.tar.gz
　　
　　安装命令：
　　# tar zxvf keepalived-1.2.6.tar.gz
　　# cd keepalived-1.2.6
　　# ./configure --sysconf=/etc --with-kernel-dir=/lib/modules/2.6.32-431.el6.x86_64 #指定配置文件存放路径，指定使用内核源码中的头文件。
　　#make
　　#make install
　　#ln -s /usr/local/sbin/keepalived /sbin/ #把启动命令软连接到sbin，方便以后直接使用
　　能通过keepalived --help查看相关信息即安装成功。
　　
　　配置LVS：
　　主LVS：
　　! Configuration File for keepalived
　　
　　global_defs {
　　   notification_email { #配置告警邮件发送
　　      XXXX@qq.com
　　   }
　　   notification_email_from Keepalived@localhost
　　   smtp_server 192.168.200.1
　　   smtp_connect_timeout 30
　　   router_id LVS_DEVEL
　　}
　　
　　vrrp_instance VI_1 {
　　    state MASTER #主LVS标志
　　    interface eth1 #设置对外服务口
　　    virtual_router_id 51
　　    priority 100 #设置优先级，优先级高的为主机
　　    advert_int 1 #设置同步时间间隔
　　    authentication { #设置主备LVS验证类型和密码，两边必须一致
　　        auth_type PASS
　　        auth_pass 1111
　　    }
　　    virtual_ipaddress { #设置虚拟服务IP
　　        192.168.153.110
　　    }
　　}
　　
　　virtual_server 192.168.153.110 80 {
　　    delay_loop 6 #健康检查时间间隔
　　    lb_algo rr #负载均衡算法，此为轮询算法
　　    lb_kind DR #负载均衡转发规则，也就是IP转发规则，DR转发方式最快，但是所有机器必须在一个网段内，还有NAT和TUNEL两种转发方式
　　    protocol TCP
　　
　　    real_server 192.168.153.131 80 {
　　        weight 1
　　        TCP_CHECK {
　　            connect_timeout 3
　　            nb_get_retry 3
　　            delay_before_retry 3
　　        }
　　    }
　　
　　    real_server 192.168.153.135 80 {
　　        weight 1
　　        TCP_CHECK {
　　            connect_timeout 3
　　            nb_get_retry 3
　　            delay_before_retry 3
　　        }
　　    }
　　
　　}
　　
　　备用LVS配置：复制上面配置修改两处即可：1.state MASTER改为state BACKUP 2.将priority 100改低，这里改为80
　　
　　配置Realserver
　　对所有Realserver重复做一下步骤
　　在/etc/init.d下创建脚本lvsrs
　　 1 #!/bin/bash
　　  2
　　  3 VIP=192.168.153.110
　　  4 ./etc/rc.d/init.d/functions
　　  5 case "$1" in
　　  6 start)
　　  7         echo "Start LVS of Realserver!"
　　  8         /sbin/ifconfig lo:0 $VIP broadcast $VIP netmask 255.255.255.255 up
　　  9         echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
　　 10         echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
　　 11         echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
　　 12         echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce
　　 13
　　 14 ;;
　　 15
　　 16 stop)
　　 17
　　 18         /sbin/ifconfig lo:0 down
　　 19         echo "0" >/proc/sys/net/ipv4/conf/lo/arp_ignore
　　 20         echo "0" >/proc/sys/net/ipv4/conf/lo/arp_announce
　　 21         echo "0" >/proc/sys/net/ipv4/conf/all/arp_ignore
　　 22         echo "0" >/proc/sys/net/ipv4/conf/all/arp_announce
　　 23         echo "RealServer Stoped"
　　 24
　　 25 ;;
　　 26
　　 27 *)
　　 28
　　 29         echo "Usage: $0 {start|stop}"
　　 30
　　 31         exit 1
　　 32
　　 33  esac
　　
　　修改其执行权限：chmod 755 /etc/init.d/lvsrs
　　
　　执行启动脚本：
　　#service lvsrs start
　　
　　查看其ip：
　　lo        Link encap:Local Loopback
　　          inet addr:127.0.0.1  Mask:255.0.0.0
　　          inet6 addr: ::1/128 Scope:Host
　　          UP LOOPBACK RUNNING  MTU:16436  Metric:1
　　          RX packets:8 errors:0 dropped:0 overruns:0 frame:0
　　          TX packets:8 errors:0 dropped:0 overruns:0 carrier:0
　　          collisions:0 txqueuelen:0
　　          RX bytes:480 (480.0 b)  TX bytes:480 (480.0 b)
　　
　　lo:0      Link encap:Local Loopback
　　          inet addr:192.168.153.110  Mask:255.255.255.255
　　          UP LOOPBACK RUNNING  MTU:16436  Metric:1
　　
　　在realserver上安装apache并且启动！
　　在 /var/www/hmtl/下添加index.html测试主页，不同server用不同界面进行区分。
　　
　　启动LVS并且测试：
　　主备LVS启动：/etc/init.d/keepalived start
　　查看启动状态：
　　主LVS：
　　Feb  4 20:11:41 rex Keepalived_vrrp[9522]: VRRP_Instance(VI_1) Transition to MASTER STATE
　　Feb  4 20:11:42 rex Keepalived_vrrp[9522]: VRRP_Instance(VI_1) Entering MASTER STATE
　　Feb  4 20:11:42 rex Keepalived_vrrp[9522]: VRRP_Instance(VI_1) setting protocol VIPs.
　　Feb  4 20:11:42 rex Keepalived_vrrp[9522]: VRRP_Instance(VI_1) Sending gratuitous ARPs on eth2 for 192.168.153.110
　　Feb  4 20:11:42 rex Keepalived_healthcheckers[9521]: Netlink reflector reports IP 192.168.153.110 added
　　Feb  4 20:11:47 rex Keepalived_vrrp[9522]: VRRP_Instance(VI_1) Sending gratuitous ARPs on eth2 for 192.168.153.110
　　备LVS：
　　Feb  4 20:18:16 rex Keepalived_vrrp[9522]: VRRP_Instance(VI_1) Received higher prio advert
　　Feb  4 20:18:16 rex Keepalived_vrrp[9522]: VRRP_Instance(VI_1) Entering BACKUP STATE
　　Feb  4 20:18:16 rex Keepalived_vrrp[9522]: VRRP_Instance(VI_1) removing protocol VIPs.
　　Feb  4 20:18:16 rex Keepalived_healthcheckers[9521]: Netlink reflector reports IP 192.168.153.110 removed
　　Feb  4 20:19:06 rex dhclient[1265]: DHCPREQUEST on eth2 to 192.168.153.254 port 67 (xid=0x6f9b7b38)
　　
　　用ip addr和ipvsadm查看路由情况
　　主LVS# ip addr
　　1: lo: <LOOPBACK,UP,LOWER_UP> mtu 16436 qdisc noqueue state UNKNOWN
　　    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
　　    inet 127.0.0.1/8 scope host lo
　　    inet6 ::1/128 scope host
　　       valid_lft forever preferred_lft forever
　　2: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
　　    link/ether 00:0c:29:3e:ce:ce brd ff:ff:ff:ff:ff:ff
　　    inet 192.168.153.133/24 brd 192.168.153.255 scope global eth1
　　    inet 192.168.153.110/32 scope global eth1
　　    inet6 fe80::20c:29ff:fe3e:cece/64 scope link
　　       valid_lft forever preferred_lft forever
　　
　　备LVS# ip addr
　　1: lo: <LOOPBACK,UP,LOWER_UP> mtu 16436 qdisc noqueue state UNKNOWN
　　    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
　　    inet 127.0.0.1/8 scope host lo
　　    inet6 ::1/128 scope host
　　       valid_lft forever preferred_lft forever
　　2: eth2: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
　　    link/ether 00:0c:29:0e:6c:b0 brd ff:ff:ff:ff:ff:ff
　　    inet 192.168.153.134/24 brd 192.168.153.255 scope global eth2
　　    inet6 fe80::20c:29ff:fe0e:6cb0/64 scope link
　　       valid_lft forever preferred_lft forever
　　
　　[root@rex ~]# ipvsadm
　　IP Virtual Server version 1.2.1 (size=4096)
　　Prot LocalAddress:Port Scheduler Flags
　　  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
　　TCP  bogon:http rr
　　  -> bogon:http                   Route   1      0          0
　　  -> bogon:http                   Route   1      0          0
　　
　　测试：
　　
　　1.高可用性功能测试--主备lvs切换
　　把主lvs stop！然后查看备lvs日志，然后把主恢复，再看备lvs的日志
　　Feb  4 20:11:41 rex Keepalived_vrrp[9522]: VRRP_Instance(VI_1) Transition to MASTER STATE
　　Feb  4 20:11:42 rex Keepalived_vrrp[9522]: VRRP_Instance(VI_1) Entering MASTER STATE
　　Feb  4 20:11:42 rex Keepalived_vrrp[9522]: VRRP_Instance(VI_1) setting protocol VIPs.
　　Feb  4 20:11:42 rex Keepalived_vrrp[9522]: VRRP_Instance(VI_1) Sending gratuitous ARPs on eth2 for 192.168.153.110
　　Feb  4 20:11:42 rex Keepalived_healthcheckers[9521]: Netlink reflector reports IP 192.168.153.110 added
　　Feb  4 20:11:47 rex Keepalived_vrrp[9522]: VRRP_Instance(VI_1) Sending gratuitous ARPs on eth2 for 192.168.153.110
　　Feb  4 20:18:16 rex Keepalived_vrrp[9522]: VRRP_Instance(VI_1) Received higher prio advert
　　Feb  4 20:18:16 rex Keepalived_vrrp[9522]: VRRP_Instance(VI_1) Entering BACKUP STATE
　　Feb  4 20:18:16 rex Keepalived_vrrp[9522]: VRRP_Instance(VI_1) removing protocol VIPs.
　　Feb  4 20:18:16 rex Keepalived_healthcheckers[9521]: Netlink reflector reports IP 192.168.153.110 removed
　　Feb  4 20:19:06 rex dhclient[1265]: DHCPREQUEST on eth2 to 192.168.153.254 port 67 (xid=0x6f9b7b38)
　　Feb  4 20:19:06 rex dhclient[1265]: DHCPACK from 192.168.153.254 (xid=0x6f9b7b38)
　　Feb  4 20:19:06 rex dhclient[1265]: bound to 192.168.153.134 -- renewal in 737 seconds.
　　Feb  4 20:19:06 rex NetworkManager[1241]: <info> (eth2): DHCPv4 state changed renew -> renew
　　Feb  4 20:19:06 rex NetworkManager[1241]: <info>   address 192.168.153.134
　　Feb  4 20:19:06 rex NetworkManager[1241]: <info>   prefix 24 (255.255.255.0)
　　Feb  4 20:19:06 rex NetworkManager[1241]: <info>   gateway 192.168.153.2
　　Feb  4 20:19:06 rex NetworkManager[1241]: <info>   nameserver '192.168.153.2'
　　Feb  4 20:19:06 rex NetworkManager[1241]: <info>   domain name 'localdomain'
　　
　　2.负载均衡测试
　　在本地浏览器上访问192.168.153.110，不断刷新，可以看到代表不同realserver的主界面。

　　3.故障切换测试
　　把realserver1的服务stop掉，查看LVS的日志，然后恢复再看：
　　Feb  4 20:25:59 rex Keepalived_healthcheckers[9588]: Netlink reflector reports IP 192.168.153.110 added
　　Feb  4 20:26:04 rex Keepalived_vrrp[9589]: VRRP_Instance(VI_1) Sending gratuitous ARPs on eth1 for 192.168.153.110
　　Feb  4 20:27:53 rex Keepalived_healthcheckers[9588]: TCP connection to [192.168.153.135]:80 failed !!!
　　Feb  4 20:27:53 rex Keepalived_healthcheckers[9588]: Removing service [192.168.153.135]:80 from VS [192.168.153.110]:80
　　Feb  4 20:27:53 rex Keepalived_healthcheckers[9588]: Remote SMTP server [192.168.200.1]:25 connected.
　　Feb  4 20:28:14 rex Keepalived_healthcheckers[9588]: Error reading data from remote SMTP server [192.168.200.1]:25.
　　Feb  4 20:28:29 rex Keepalived_healthcheckers[9588]: TCP connection to [192.168.153.135]:80 success.
　　Feb  4 20:28:29 rex Keepalived_healthcheckers[9588]: Adding service [192.168.153.135]:80 to VS [192.168.153.110]:80
　　Feb  4 20:28:29 rex Keepalived_healthcheckers[9588]: Remote SMTP server [192.168.200.1]:25 connected.
