Oracle 12cR1 RAC 在VMware Workstation上安装(中)—图形界面安装

secce

Oracle 12cR1 RAC 在VMware Workstation上安装(中)—图形界面安装

1.1  图形界面安装
1.1.1  安装GRID
安装日志：/u01/app/oraInventory/logs/installActions2014-06-05_06-12-27AM.log

首先打开Xmanager - Passive软件，或者直接以grid用户登录虚拟机，在虚拟机里边进行图形界面操作。

[grid@raclhr-12cR1-N1 ~]$ export DISPLAY=192.168.59.1:0.0 [grid@raclhr-12cR1-N1 ~]$ xhost + access control disabled, clients can connect from any host [grid@raclhr-12cR1-N1 ~]$ cd /soft/grid/ [grid@raclhr-12cR1-N1 grid]$ ll total 80 drwxr-xr-x  4 root root  4096 Jan 16 17:04 install -rwxr-xr-x  1 root root 34132 Jul 11  2014 readme.html drwxrwxr-x  2 root root  4096 Jul  7  2014 response drwxr-xr-x  2 root root  4096 Jul  7  2014 rpm -rwxr-xr-x  1 root root  5085 Dec 20  2013 runcluvfy.sh -rwxr-xr-x  1 root root  8534 Jul  7  2014 runInstaller drwxrwxr-x  2 root root  4096 Jul  7  2014 sshsetup drwxr-xr-x 14 root root  4096 Jul  7  2014 stage -rwxr-xr-x  1 root root   500 Feb  7  2013 welcome.html [grid@raclhr-12cR1-N1 grid]$ ./runInstaller Starting Oracle Universal Installer... Checking Temp space: must be greater than 415 MB.   Actual 2790 MB    Passed Checking swap space: must be greater than 150 MB.   Actual 2047 MB    Passed Checking monitor: must be configured to display at least 256 colors.    Actual 16777216    Passed Preparing to launch Oracle Universal Installer from /tmp/OraInstall2017-01-16_08-41-48PM. Please wait ...[grid@raclhr-12cR1-N1 grid]$ [grid@raclhr-12cR1-N1 grid]$

1.1.1.1  开始安装Grid Infrastructure软件

依照上图设置好，单击“Next”按钮。

选择Configure a Standard cluster，并选择“下一步”：

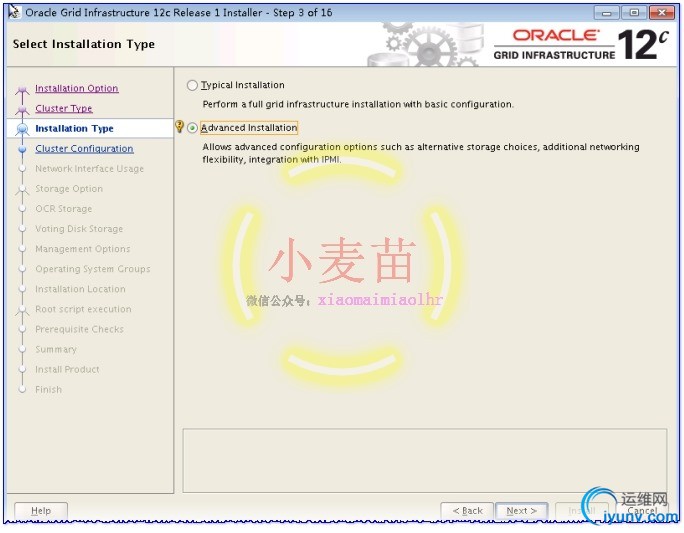

1.1.1.2  选择安装类型

依照上图设置好，单击“Next”按钮。
选择语言

依照上图设置好，单击“Next”按钮。
1.1.1.3  为集群命名

SCAN Name和/etc/hosts文件中设置一样，依照上图设置好，单击“Next”按钮。

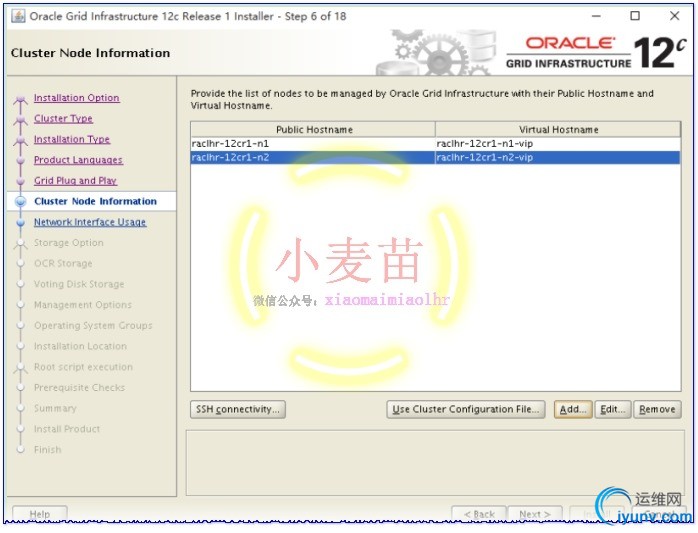

1.1.1.4  定义节点

上图显示出安装程序所在的节点，节点名和vip名必须小写，先点击Edit修改，其他节点需要手工添加。按Add按钮。Hostname、Virtual IP Name和文件hosts中设置一样，依照上图设置好，单击OK按钮。
1.1.1.5  配置SSH用户等价

输入密码，按Setup按钮建立SSH无密码互连接。如果在安装准备阶段手工配置了SSH连接，直接点Test按钮测试即可。依照上图设置好，单击“Next”按钮。
1.1.1.6  定义网卡

1.1.1.7  配置OCR和Voting disk

依照上图设置好，单击“Next”按钮。设置Disk group name 为OCR，Redundancy选择External，单击Change Discovery Path按钮。

指定OCR和Voting disk存放位置为/dev/asm*，依照上图设置Disk Discovery Path为实际路径，单击OK按钮。

1.1.1.8  配置操作系统用户和组

此处选择use same passwords for these accounts

单击Yes按钮。

依照上图设置好，单击“Next”按钮。

点击“Next”继续安装；

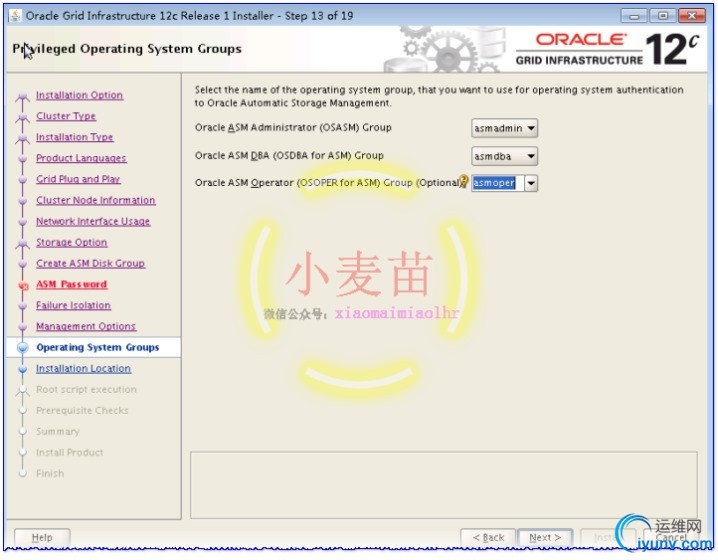

此处配置为：
Oracle ASM administrator:asmadmin
Oracle ASM DBA :asmdba
Oracle ASM Operator:asmoper


1.1.1.9  确认安装路径

依照上图设置好，单击“Next”按钮。

依照上图设置好，单击“Next”按钮。

点击“Next”继续；
1.1.1.10  安装前检查
安装程序会检查系统环境是否符合要求，包括RPM包、磁盘空间、SWAP、时钟同步等，任何一个条件没有通过，都会给出提示和解决办法。

以上几项可忽略，选择检查框Ignore All，单击“Next”按钮。

单击“Install”按钮。

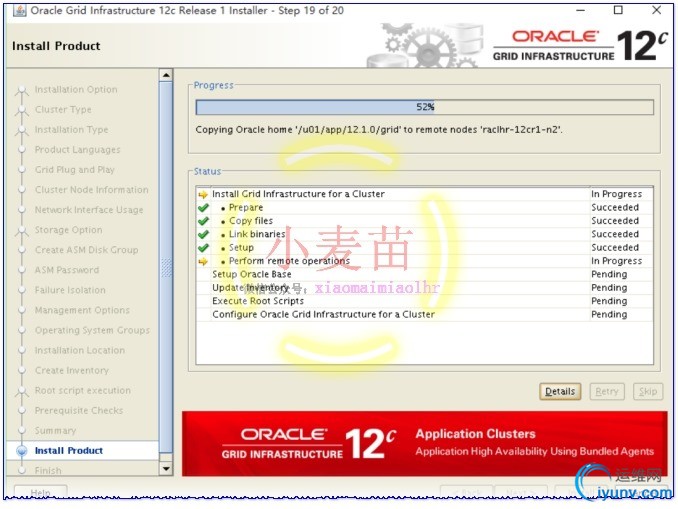

1.1.1.11  52%拷贝到节点2

[grid@raclhr-12cR1-N1 grid]$ df -h Filesystem                              Size  Used Avail Use% Mounted on /dev/mapper/vg_rootlhr-Vol00            9.9G  4.9G  4.5G  52% / tmpfs                                  1000M   72K 1000M   1% /dev/shm /dev/sda1                               194M   35M  150M  19% /boot /dev/mapper/vg_rootlhr-Vol01            3.0G  578M  2.3G  21% /tmp /dev/mapper/vg_rootlhr-Vol03            3.0G   70M  2.8G   3% /home /dev/mapper/vg_orasoft-lv_orasoft_u01    20G  6.7G   12G  36% /u01 .host:/                                 331G  234G   97G  71% /mnt/hgfs /dev/mapper/vg_orasoft-lv_orasoft_soft   20G   11G  8.6G  54% /soft [grid@raclhr-12cR1-N1 grid]$ [root@raclhr-12cR1-N2 ~]# df -h Filesystem                              Size  Used Avail Use% Mounted on /dev/mapper/vg_rootlhr-Vol00            9.9G  4.9G  4.5G  52% / tmpfs                                  1000M   72K 1000M   1% /dev/shm /dev/sda1                               194M   35M  150M  19% /boot /dev/mapper/vg_rootlhr-Vol01            3.0G   80M  2.8G   3% /tmp /dev/mapper/vg_rootlhr-Vol03            3.0G   69M  2.8G   3% /home /dev/mapper/vg_orasoft-lv_orasoft_u01    20G  5.3G   14G  29% /u01 .host:/                                 331G  234G   97G  71% /mnt/hgfs /dev/mapper/vg_orasoft-lv_orasoft_soft   20G  172M   19G   1% /soft [root@raclhr-12cR1-N2 ~]#

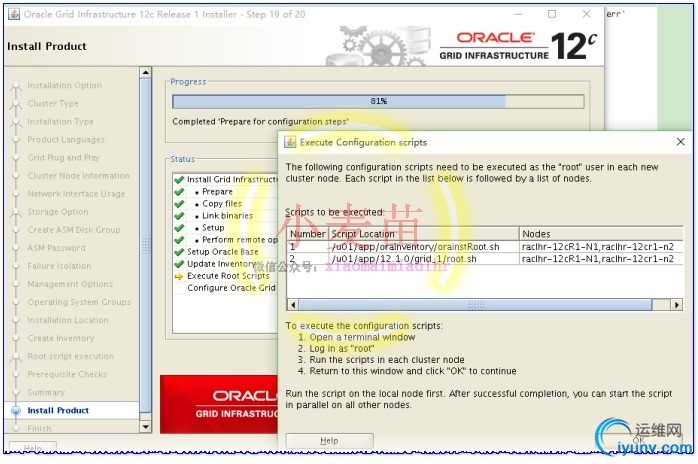

1.1.1.12  81% 执行root.sh

出现以上窗口时，不要关闭Execute Configuration scripts窗口，切换到节点1和节点2的root用户，先在节点1运行以root用户执行orainstRoot.sh，运行完后再到节点2运行：

/u01/app/oraInventory/orainstRoot.sh

以root用户在节点1上运行root.sh，然后再节点2上运行root.sh：

/u01/app/12.1.0/grid_1/root.sh

若root.sh执行失败，则重新执行root.sh的步骤如下：

---$ORACLE_HOME 为GRID_HOME的路径,执行之前最好先手动把数据库资源关闭 日志地址：$ORACLE_HOME/cfgtoollogs/crsconfig/ 重置的日志文件：hadelete.log root.sh脚本日志：rootcrs_rac2.log --------------① 脚本方式 ---执行失败，重新执行root.sh脚本   $ORACLE_HOME/crs/install/rootcrs.pl -deconfig -force -verbose --$ORACLE_HOME/crs/install/rootcrs.pl -deconfig -force -verbose -lastnode -keepdg dd if=/dev/zero of=/dev/rhdiskN bs=1024k count=1024 lquerypv -h  /dev/rhdisk5 $ORACLE_HOME/root.sh $ORACLE_HOME/crs/install/rootcrs.pl -deconfig -force -verbose --$ORACLE_HOME/crs/install/rootcrs.pl -deconfig -force -verbose -lastnode -keepdg $ORACLE_HOME/root.sh ---$ORACLE_HOME/crs/install/rootcrs.pl -deconfig -force -verbose执行完成之后需要删除如下的文件 ls -l $ORACLE_BASE/Clusterware/ckptGridHA* find $ORACLE_HOME/gpnp/* -type f find $ORACLE_HOME/gpnp/* -type f -exec rm -rf {} \;

[grid@raclhr-12cR1-N1 grid]$ crsctl stat res -t -------------------------------------------------------------------------------- Name           Target  State        Server                   State details       -------------------------------------------------------------------------------- Local Resources -------------------------------------------------------------------------------- ora.LISTENER.lsnr                ONLINE  ONLINE       raclhr-12cr1-n1          STABLE                ONLINE  ONLINE       raclhr-12cr1-n2          STABLE ora.OCR.dg                ONLINE  ONLINE       raclhr-12cr1-n1          STABLE                ONLINE  ONLINE       raclhr-12cr1-n2          STABLE ora.asm                ONLINE  ONLINE       raclhr-12cr1-n1          Started,STABLE                ONLINE  ONLINE       raclhr-12cr1-n2          Started,STABLE ora.net1.network                ONLINE  ONLINE       raclhr-12cr1-n1          STABLE                ONLINE  ONLINE       raclhr-12cr1-n2          STABLE ora.ons                ONLINE  ONLINE       raclhr-12cr1-n1          STABLE                ONLINE  ONLINE       raclhr-12cr1-n2          STABLE -------------------------------------------------------------------------------- Cluster Resources -------------------------------------------------------------------------------- ora.LISTENER_SCAN1.lsnr       1        ONLINE  ONLINE       raclhr-12cr1-n1          STABLE ora.MGMTLSNR       1        OFFLINE OFFLINE                               STABLE ora.cvu       1        ONLINE  ONLINE       raclhr-12cr1-n1          STABLE ora.oc4j       1        ONLINE  ONLINE       raclhr-12cr1-n1          STABLE ora.raclhr-12cr1-n1.vip       1        ONLINE  ONLINE       raclhr-12cr1-n1          STABLE ora.raclhr-12cr1-n2.vip       1        ONLINE  ONLINE       raclhr-12cr1-n2          STABLE ora.scan1.vip       1        ONLINE  ONLINE       raclhr-12cr1-n1          STABLE -------------------------------------------------------------------------------- [grid@raclhr-12cR1-N1 grid]$

1.1.1.13  91%创建MGMTDB
等到运行完root.sh，切换回Execute Configuration scripts窗口单击“OK”按钮。

创建MGMTDB，数据存储在OCR磁盘组。从后台进程(ps -ef|grep mgmt)找到了如下的SQL语句：

dbca -silent -createDatabase -createAsContainerDatabase true -templateName MGMTSeed_Database.dbc -sid -MGMTDB -gdbName _mgmtdb -storageType ASM -diskGroupName OCR -datafileJarLocation /u01/app/12.1.0/grid/assistants/dbca/templates -characterset AL32UTF8 -autoGeneratePasswords -skipUserTemplateCheck -oui_internal

[root@raclhr-12cR1-N2 ~]# su - grid asmcmd lsdg State    Type    Rebal  Sector  Block       AU  Total_MB  Free_MB  Req_mir_free_MB  Usable_file_MB  Offline_disks  Voting_files  Name MOUNTED  EXTERN  N         512   4096  1048576      6144     5847                0            5847              0             Y  OCR/ [root@raclhr-12cR1-N2 ~]# su - grid asmcmd lsdg State    Type    Rebal  Sector  Block       AU  Total_MB  Free_MB  Req_mir_free_MB  Usable_file_MB  Offline_disks  Voting_files  Name MOUNTED  EXTERN  N         512   4096  1048576      6144     4318                0            4318              0             Y  OCR/ [root@raclhr-12cR1-N2 ~]# su - grid asmcmd lsdg State    Type    Rebal  Sector  Block       AU  Total_MB  Free_MB  Req_mir_free_MB  Usable_file_MB  Offline_disks  Voting_files  Name MOUNTED  EXTERN  N         512   4096  1048576      6144     1733                0            1733              0             Y  OCR/ [root@raclhr-12cR1-N2 ~]# su - grid asmcmd lsdg State    Type    Rebal  Sector  Block       AU  Total_MB  Free_MB  Req_mir_free_MB  Usable_file_MB  Offline_disks  Voting_files  Name MOUNTED  EXTERN  N         512   4096  1048576      6144     1682                0            1682              0             Y  OCR/ [root@raclhr-12cR1-N2 ~]#

创建完成后：

[grid@raclhr-12cR1-N1 grid]$ crsctl stat res -t -------------------------------------------------------------------------------- Name           Target  State        Server                   State details       -------------------------------------------------------------------------------- Local Resources -------------------------------------------------------------------------------- ora.LISTENER.lsnr                ONLINE  ONLINE       raclhr-12cr1-n1          STABLE                ONLINE  ONLINE       raclhr-12cr1-n2          STABLE ora.OCR.dg                ONLINE  ONLINE       raclhr-12cr1-n1          STABLE                ONLINE  ONLINE       raclhr-12cr1-n2          STABLE ora.asm                ONLINE  ONLINE       raclhr-12cr1-n1          Started,STABLE                ONLINE  ONLINE       raclhr-12cr1-n2          Started,STABLE ora.net1.network                ONLINE  ONLINE       raclhr-12cr1-n1          STABLE                ONLINE  ONLINE       raclhr-12cr1-n2          STABLE ora.ons                ONLINE  ONLINE       raclhr-12cr1-n1          STABLE                ONLINE  ONLINE       raclhr-12cr1-n2          STABLE -------------------------------------------------------------------------------- Cluster Resources -------------------------------------------------------------------------------- ora.LISTENER_SCAN1.lsnr       1        ONLINE  ONLINE       raclhr-12cr1-n1          STABLE ora.MGMTLSNR       1        ONLINE  ONLINE       raclhr-12cr1-n1          169.254.146.43 192.1                                                              68.2.100,STABLE ora.cvu       1        ONLINE  ONLINE       raclhr-12cr1-n1          STABLE ora.mgmtdb       1        ONLINE  ONLINE       raclhr-12cr1-n1          Open,STABLE ora.oc4j       1        ONLINE  ONLINE       raclhr-12cr1-n1          STABLE ora.raclhr-12cr1-n1.vip       1        ONLINE  ONLINE       raclhr-12cr1-n1          STABLE ora.raclhr-12cr1-n2.vip       1        ONLINE  ONLINE       raclhr-12cr1-n2          STABLE ora.scan1.vip       1        ONLINE  ONLINE       raclhr-12cr1-n1          STABLE -------------------------------------------------------------------------------- [grid@raclhr-12cR1-N1 grid]$ [grid@raclhr-12cR1-N1 grid]$ ps -ef|grep pmon   grid     21105     1  0 Jan16 ?        00:00:00 asm_pmon_+ASM1 grid     36779     1  0 00:33 ?        00:00:00 mdb_pmon_-MGMTDB grid     44574 12846  0 00:45 pts/0    00:00:00 grep pmon [grid@raclhr-12cR1-N1 grid]$ ps -ef|grep MGMTDB | wc -l 41 [grid@raclhr-12cR1-N1 grid]$

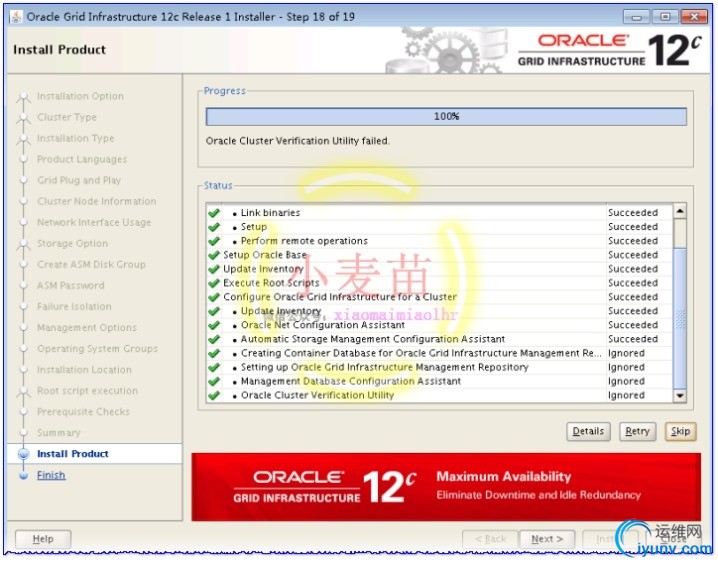

单击“Next”按钮。

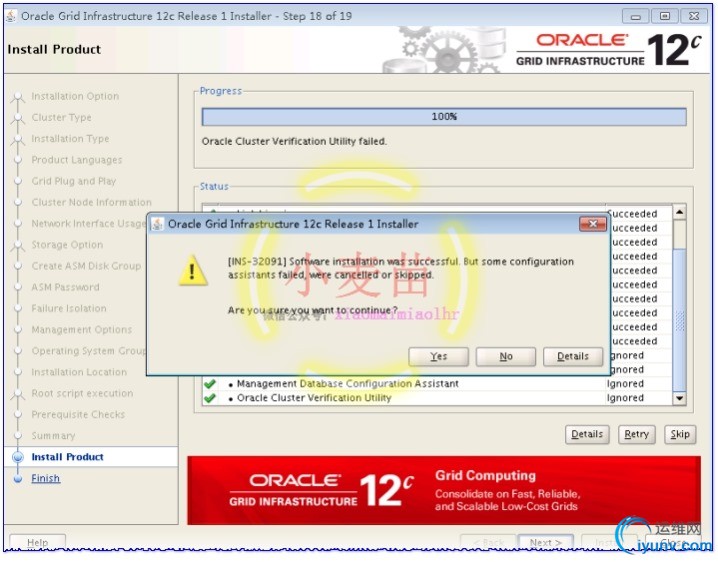

单击Yes按钮。
单击Close按钮。
