浅说解决VMware桥接模式连接主机

lanying56123

　　浅说解决VMware桥接模式连接主机
　　
　　内容概要:
1: 搞懂VMware的桥接,NAT,HostOnly三种模式的意义.
2: 分别示范,CentOS 6,CentOS 7的手动分配固定虚拟机的IP地址.
3: 使用桥接方法ping通主机,并用Xshell远程控制.
　　
　　解决的问题:
1: 虚拟机上不了网.
2: 无法ping通主机或远程连接.
3: 网卡启动总是失败,报错.
　　
　　写作目的:
初装linux后,我们会习惯性的ping一下主机,看看虚拟机是否和主机连接正常,若正常便会迫不及待的用Xshell远程连接虚拟机,进行验证并操作。可安装完成后，却发现了诸多问题，例如虚拟机上不了网，ping不通主机，重新启动网卡后，也不行，甚至报错，有的同学的图形界面上干脆连网络连接的那个小图像都没有，还有的刚开始正常，可重启后，或者用几次后就有不行了。此问题看似不是什么大问题，却不小的影响到了我们初接触linux的心情，重装系统又浪费了宝贵的时间，恢复快照也许能解决问题，可确得不到知识。
因为自己开始时也深受此问题困扰，在自己查阅了几篇相关资料，并成功地解决了自己的问题，在此过程中，获得了不少知识，加之我们以后的实践多为有线局域网练习，稳定，固定，所以决定总结一下在桥接模式下，手动配置网卡IP，最终能ping通主机，从而远程连接。

　　为什么会出现这些问题：
其实出现这些种种问题有一部分是因为，在开始安装CentOS时，大家忽略了一个安装选项，那就是网络设置，按钮没打开，才出现后面的关于网卡的诸多问题，自己亲测，若此按钮打开后，无论是NAT，还是桥接，基本上来都能直接上网，或ping通主机，远程连接。但要是没点开的话，那之后可就要麻烦一下了。

注意：大家在安装前，要把，虚拟机——设置选项的网络适配器调成桥接模式，因为本文是采用桥接模式连接主机的，同时要点击，编辑——虚拟网络编辑器，然后在桥接模式下选择与自己电脑相符的网卡。

CentOS 6.8：





在这里要注意，我的这个版本安装时，网络选项按钮是用不了的，有的不是，有的就可以打开网络连接，没有也无关紧要，后文有解决方法。

CentOS 7.2：

　　
虽然这里可以点“+”号，直接编辑，网卡各种选项，但个人建议我们初学者还是不要添加，就用图中默认的“eno16777736”，等安装好了，既可以确认网卡开启是否正常，还能通过命令行修改网卡配置文件。

首先，对于我们初学者要先搞懂VMware的三种虚拟网络工作模式的含义，才有助与我们更好地解决问题，详细的介绍大家可google相关资料自行了解，这里只简单的列出了含义，并举几个有助于我们理解的小例子。

　　虚拟机网络模式：桥接；NAT；HostOnly
　　

　　 ● 桥接：
在桥接模式下，VMWare虚拟出来的操作系统就像是局域网中的一台独立的主机（主机和虚拟机处于对等地位），它可以访问网内任何一台机器。在桥接模式下，我们往往需要为虚拟主机配置IP地址、子网掩码等（注意虚拟主机的ip地址要和主机ip地址在同一网段）。 　　
使用桥接模式的虚拟系统和主机的关系，就如同连接在一个集线器上的两台电脑；要让他们通讯就需要为虚拟系统配置ip地址和子网掩码。如果我们需要在局域网内建立一个虚拟服务器，并为局域网用户提供服务，那就要选择桥接模式。

举个例子：

例如大学宿舍里有一个路由器，宿舍里四个人连接这个路由器,路由器默认IP是192.168.1.1,子网掩码是255.255.255.0,而其他四个人是自动获取ip，假设四个人的ip是:

     A:192.168.1.100    C:192.168.1.102
     B:192.168.1.101    D:192.168.1.103


那么虚拟机的ip可以设置的ip地址是192.168.1.2—192.168.1.99, 192.168.1.104—192.168.1.254(网络地址全0和全1的除外，再除去ABCD四个人的ip地址)

假如虚拟机的ip地址设置为192.168.1.98，这个ip地址，ABCD这四个人就可以通过192.168.1.98访问虚拟机了，如果虚拟机需要上外网，那么还需要配置虚拟机的路由地址，就是192.168.1.1了，这样，虚拟机就可以上外网了，但是，上网我们一般是通过域名去访问外网的，所以我们还需要为虚拟机配置一个dns服务器，我们可以简单点，把dns服务器地址配置为google的dns服务器:8.8.8.8,到此，虚拟机就可以上网了。


●NAT
NAT 是 Network address translate的简称。NAT技术应用在internet网关和路由器上，比如192.168.0.123这个地址要访问internet，它的数据包就要通过一个网关或者路由器，而网关或者路由器拥有一个能访问internet的ip地址，这样的网关和路由器就要在收发数据包时，对数据包的IP协议层数据进行更改（即 NAT），以使私有网段的主机能够顺利访问internet。此技术解决了IP地址稀缺的问题。同样的私有IP可以网关NAT 上网。

VMWare的NAT上网也是同样的道理，它在主机和虚拟机之间用软件伪造出一块网卡，这块网卡和虚拟机的ip处于一个地址段。同时，在这块网卡和主机的网络接口之间进行NAT。虚拟机发出的每一块数据包都会经过虚拟网卡，然后NAT，然后由主机的接口发出。
虚拟网卡和虚拟机处于一个地址段，虚拟机和主机不同一个地址段，主机相当于虚拟机的网关，所以虚拟机能ping到主机的IP，但是主机ping不到虚拟机的IP。
　　
　　  ●Host-Only
　　
　　    提供的是主机和虚拟机之间的网络互访。只想让虚拟机和主机之间有数据交换，而不想让虚拟机访问Internet，就要采用这个设置了。
　　Host-only的条件下，VMWare在真正的Windows系统中，建立一块软网卡。这块网卡可以在网络连接中看到，一般是VMNET1，这块网卡的作用就是使Windows看到虚拟机的IP。
　　
　　解决方案------------------------------------------------------------------

Centos 6:

首先命令行:

　　

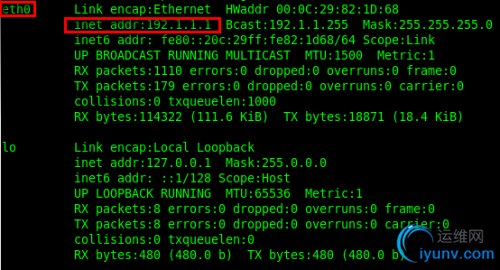

　　[root@localhost ~]# ifconfig
　　

　　然后，会出现如下内容,注意,有eth0的,不管你有没有inetaddr:192.1.1.1这句,请看A,没有eth0的请看B；
　　

　　A:
有eth0，并且有IP地址：说明你安装没出现问题，IP也被正常的分配了。
有eth0，没有IP地址：网卡没开或IP分配出现问题。
　　B:
没有eth0:有两种情况，这个有可能是有的CentOS版本默认没有激活网卡，或者是网卡没认出来，这种况下你需要手动创建一个在/etc/sysconfig/network-scripts/下创建一个名为ifcfg-eth0的文件,文件内容,下文即将说到。
　　
　　解决步骤 ：
　　1：进入网络配置文件的目录
　　
　　

　　[root@localhost ~]# cd /etc/sysconfig/network-scripts/
　　

　　2：编辑如下内容，没有则创建
　　

　　
　　[root@localhost network-scripts]# vim ifcfg-eth0
　　

　　

　　3：准确无误的填整后，并不能立即生效,还需执行如下命令重启网卡,重读配置文件
　　

　　[root@localhost network-scripts]# service network restart
　　

　　会出现如下信息,说明你的配置文件无误,网卡正常的重新启动了
　　
　　如果有failed,说明ip,网关,或mac地址有误,反复检查
　　
　　4:ping一下主机验证

　　
　　能ping通,没有丢包,最终大功告成.因为是手动添加,不再是自动获取,这回再也不用担心ip冲突,或用无线IP变化,从而总得修改Xshell的连接IP啦!

　　Centos 7:
　　

7和6基本一样,就是7的网卡名字变了,这里为了全面的掌握此方法,7的修改我们采用图形界面。

解决步骤：
1：点击网卡的小图标，然后点设置网卡，连图标都没有的朋友，就按照centos6执行吧。

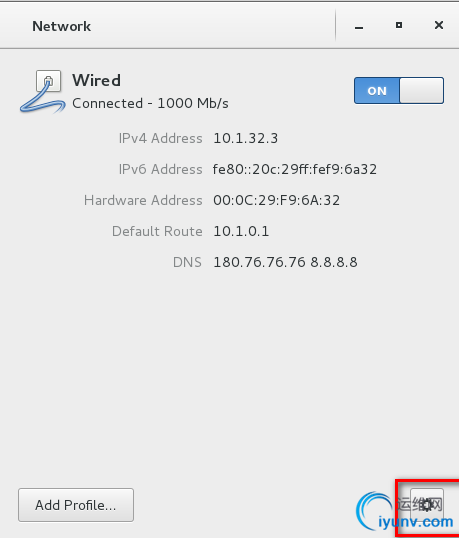

　　2：这里能看到自己的网卡信息，然后点击小锯齿
　　

　　
　　4：点IPV4，把Addresses改为手动，剩下的按照实际情况，注意填写，然后点击apply。
　　

　　
　　5：重启网卡,注意，7弹出的信息和6不一样，但只要是OK，不是failed就没问题
　　

　　
　　
　　6：修改完成后，会自动修改对应文件内容，我们来查看一下
　　

　　

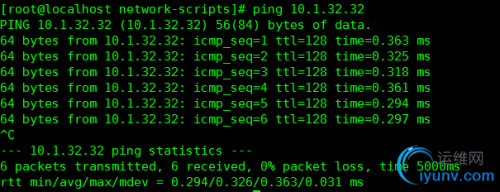

　　7:最后验证,成功ping通
　　

　　

　　自动生成的跟手动修改的还是有些不一样的,但都不妨碍,你就是删了里面一些非关键句的内容,如:PREFIX,BOOTPROTO,IPV6_PEERDNS,它也不影响启动.
