VMware Horizon FLEX安装与配置

yinl_li

　　上回书咱们简介了EUC明星VMware Horizon FLEX，大家应该已经清楚FLEX是什么和应用于哪些场景。
　　随之而来的问题是，FLEX安装和配置复杂么？作为管理员，我们不希望管理安装一个复杂到摸不着头脑的软件。别着急，这篇博客将带大家了解一下FLEX1.7基本的配置和安装过程。本博客没有涉及到Mirage和FLEX功能的结合，会在后期的博客中继续介绍。
　　

　　VMware Horizon FLEX组件列表
　　FLEX的软件主要由如下几部分组成。

　　VMware Horizon FLEX各组件之间简单的交互如下图。
　　看起来很简单吧，基本的流程就是：

• 　　FLEX管理员制作基本镜像并上传至文件服务器

• 　　管理员登陆FLEX策略服务器，并对该镜像进行设置用户和策略

• 　　FLEX终端用户登陆Fusion(Workstation Player)并连接策略服务器，下载基本镜像文件到本地

• 　　终端用户用Fusion(Workstation Player)打开下载的虚拟机进行工作


　　

　　VMware Horizon FLEX策略服务器的安装
　　FLEX1.7策略服务器是构建在VMware Mirage5.6的基础之上的，所以安装FLEX策略服务器实际就是安装Mirage服务器。 Mirage的相关知识在以前的博客中有提到，请参考：
　　http://vmwareeuc.blog.51cto.com/8606576/1380324

• 　　准备加密证书，在测试环境中也可以不使用

• 　　准备域服务器

• 　　安装Mirage5.6管理服务器



  • 　　安装SQLserver
    　　首先要安装SQLServer并保证有合适的权限去创建FLEX数据库。具体的SQLServer版本为:



    • 　　Microsoft SQL server 2008 64-bit R2 Express, Standard or Enterprise edition

    • 　　Microsoft SQL server 2012 64-bit SP1 Express, Standard or Enterprise edition

    • 　　Microsoft SQL server 2014 64-bit Express, Standard or Enterprise edition



  • 　　安装FLEX服务器



    • 　　准备操作系统并加入域
      　　Mirage服务器组件需要安装在Windows Server 2008 R2, Windows Server 2012或更新的操作系统上

    • 　　依据不同的操作系统安装dotnet3.5.1和dotnet4.5.1或更新版本

    • 　　安装IIS7.0+并兼容IIS6

    • 　　安装Mirage5.6管理服务器(mirage.management.server.x64.111180或更新版本)





    • 　　Cluster Storage folder是一个缓存文件夹，在生产环境中最好用快速存储比方说SSD。

    • 　　安装Mirage5.6服务器(mirage.server.x64.111180)





    • 　　安装Mirage5.6管理控制台(mirage.management.console.x64.111180)





• 　　测试Mirage的连接
  　　前面的安装是否成功？我们可以在这一步进行确认。



  • 　　打开桌面上的“VMware Mirage Console”




  • 　　右键点击VMware Mirage并选择“Connect to Server on localhost”,确认连接已成功。如果尚没有输入序列号，在这步操作中会要求输入序列号。






• 　　安装Mirage Web管理组件
  　　FLEX的Web管理界面包含在这个组件里。
  　　在安装Mirage Web之前，需要在当前操作系统上安装IIS7.0.



  • 　　安装IIS服务器角色





  • 　　安装所需的IIS功能的服务组件
    　　根据官方文档，所需的组件列表如下：







  • 　　安装Mirage Web管理组件(mirage.WebManagement.x64.111180)







• 　　创建下载FLEX镜像的文件目录
  　　管理员会为不同的用户创建不同的基础镜像，并在这些镜像中安装不同的应用程序。这些基础镜像会以.tar的文件格式存储在文件夹中并可以被FLEX策略服务器所访问和下载。



  • 　　创建下载文件夹
    　　该文件夹可以在本地的，也可以是远程的文件夹。

  • 　　为用户设定访问该文件夹的权限



• 　　创建IIS的虚拟目录。
  　　创建该虚拟目录后，用户方可通过web方式来下载FLEX镜像。



  • 　　打开IIS管理器界面并浏览“VMware Mirage Management Web Site”

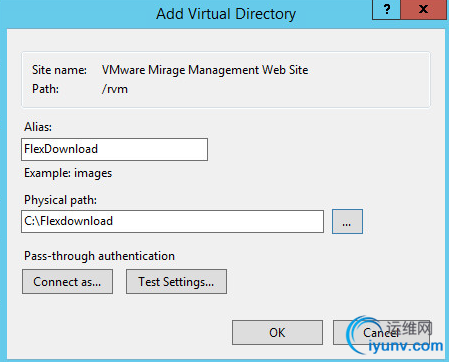

  • 　　右击“rvm”并弹出菜单，选择“Add Virtual Directory”

  • 　　将之前创建的存储文件夹设定为虚拟目录







• 　　登录FLEX策略服务器
  　　这时我们就可以通过浏览器来登录FLEX策略服务器了。输入用户名密码后，浏览器会弹出页面让输入FLEX的序列号。








　　

　　创建FLEX基础镜像
　　我们需要用具有FLEX序列号的VMware Fusion 8.1或WorkStation Pro 12来创建对应FLEX1.7的基础镜像。只有拥有了FLEX序列号，你才能用Fusion或WorkStation创建可管理策略的镜像。
　　当前示例是用Fusion来创建的基础镜像，Workstation的操作是类似的。

• 　　创建并安装基本的虚机
  　　这个过程与普通的创建虚拟机的过程没有区别。

• 　　安装VMware Tools后关机。

• 　　切换到虚机“Settings->Encryption & Restrictions”。

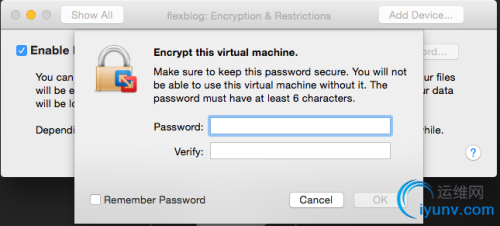

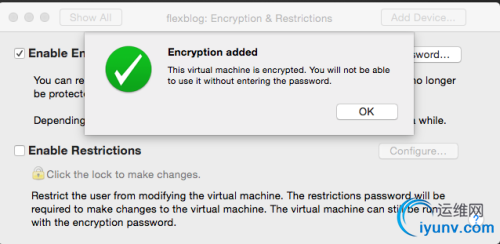

• 　　选中“Enable Encryption”并输入密码。一定要记住该密码，登录虚机时需要使用。








• 　　选中“Enable Restrictions” 并输入密码。同样的，不要忘记密码，别说我没提醒你哟。

• 　　点击“Configure…”按钮。在“Restriction Type”下拉列表中选中“Managed”。填写你的FLEX策略服务器作为“Restrictions Management Server”并检查可否连接。
  　　连接成功后获取服务器的证书并点击“Save”按钮。




• 　　导出该虚机为.tar文件。

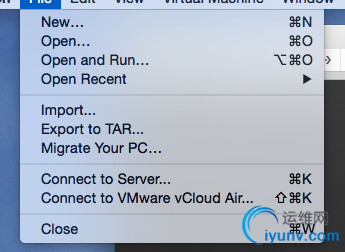

  　　点击“Export to TAR…”并选择文件夹




• 　　上传或复制该文件到FLEX策略服务器的镜像文件夹中。

• 　　注册基础镜像到FLEX服务器。



  • 　　找到虚拟机镜像的文件包(.vmwarevm)

  • 　　在web浏览器上输入FLEX的访问地址：https://servername:7443/rvm 并登录

  • 　　选择“Image”并点击“New”来输入镜像信息

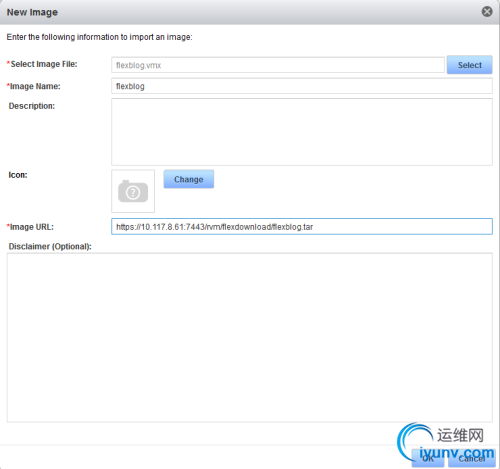

  • 　　在“New Image”页上输入相关信息







• 　　创建控制镜像访问的策略。
  　　这是制作可控虚拟机的核心，管理员可以结合单位的具体情况创建适合自己的策略。





• 　　设置基础镜像的授权。



  • 　　设置镜像对应的访问策略

  • 　　设置可下载镜像的域用户或用户组

  • 　　还可以设置该基础镜像被下载到客户端之后的命名规则







• 　　通过Fusion(workstation)从策略服务器下载基础镜像。



  • 　　打开fusion并选择“Connect to Server…”，弹出“Connect”对话框

  • 　　填入Server地址和可访问基础镜像的域账户

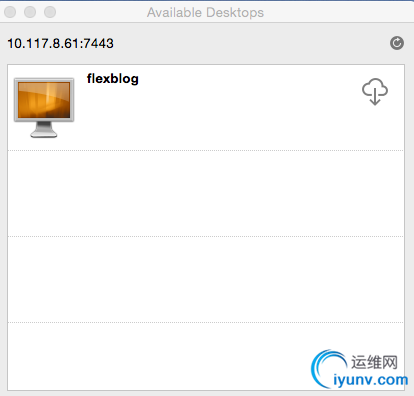

  • 　　在镜像列表里选择指定镜像进行下载




  • 　　现在就可以输入加密的密码带打开下载的虚拟机进行工作了。








　　

　　后记
　　各位，现在你们就可以去VMware官网上下载FLEX软件进行折腾了，希望可以早点在生产环境中用上哦。VMware官方文档的链接地址是：
　　http://pubs.vmware.com/flex-17/index.jsp
