Ubuntu12.04 OpenStack Folsom 安装（VLAN模式）之一

zd6

当时因为Quantum 还有很多BUG 网络服务仍使用nova-network

整体规划

各个主机都要有不同的主机名，openstack使用hostname区别内部的各个主机。

三台主机：
control.test.com     控制节点
compute-01.test.com             计算节点
compute-02.test.com             计算节点

主机ip地址：

Control.test.com:

eth0: 192.168.3.164 /24（公网）      eht1:  192.168.4.164/24（私网）
compute-01.test.com:
eth0: 192.168.3.165/24（公网）     eth1:   192.168.4.165/24（私网）
compute-02.test.com:
eth0: 192.168.3.166/24（公网）     eth1:   192.168.4.166/24（私网）
       ………….

计算节点 保留eth1网口给虚拟机用

其中 192.168.3.0/24 作为物理机IP段(可认为是公网IP，)

192.168. 4.0/24 作为物理机服务之间的通讯

192.168.3.168---192.168.3.190 作为虚拟机 Floating_ip 段（分配给虚拟机，从外部可以直接访问的，可以认为是公网IP地址）

虚拟机网段规划：
本次采用的是vlan模式，并且是多nova-network服务模式
虚拟机内整体网段：
10.100.0.0/24 , 再在此段上划分出vlan段
划分的三个vlan段：
10.100.0.0/24   vlan_id 2

虚拟机迁移：
配置nfs ，来做迁移

由于程序中会对共享目录中的uid进行操作，所以需要nfs server 和client端的uid是一致的，至少必须不同主机之间nova用户的uid是一致的，libvirt-bin用户也要一致

所以用存储服务器（192.168.3.166） 作为nfs server

别的计算节点 作为 client端

两个计算节点之间测试迁移

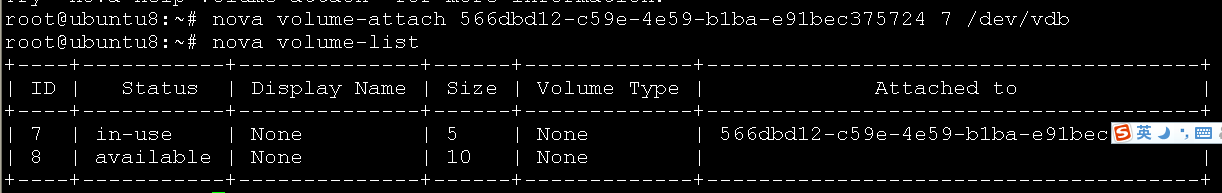

虚拟机挂载额外磁盘：
openstack使用LVM来划分磁盘，利用tgt + open_iscsi来实现局域网内磁盘设备的利用

现在我们提供磁盘的主机是存储服务器（192.168.3.166）,同时也是一个nfs server节点。

当要给虚拟机划分磁盘时，首先利用lvm在ubuntu2划分指定大小的一块磁盘，然后利用tgt 服务，把磁盘声明出去，运行目标虚拟机的物理主机会去找到这个盘，并登陆使用，分配给其上的虚拟机使用。

源
目前Folsom进入ubuntu 12.04的官方的源，不过需要你手工添加。

• cat <<EOF >>/etc/apt/sources.list
• deb http://ubuntu-cloud.archive.canonical.com/ubuntu precise-proposed/folsom main
• deb http://ubuntu-cloud.archive.canonical.com/ubuntu precise-updates/folsom main
• EOF


运行下面命令

• apt-get install ubuntu-cloud-keyring
• apt-get update


Hostname设置

• cat /etc/hostname
• control
•

• cat /etc/hosts
• 127.0.0.1      localhost
• 192.168.4.165     compute-01.test.com compute-01
• 192.168.4.166     compute-02.test.com compute-02
• hostname
• control
• hostname -f
• control.test.com


网络
直接设置 /etc/network/interface

• auto lo
• iface lo inet loopback
• auto eth0
• iface eth0 inet static
• address 192.168.3.164
• netmask 255.255.255.0
• gateway 192.168.3.1
• auto eth1
• iface eth1 inet static
• address 192.168.4.164
• netmask 255.255.255.0


重启服务

• /etc/init.d/networking restart


设置IP转发

• sed -i -r 's/^\s*#(net\.ipv4\.ip_forward=1.*)/\1/' /etc/sysctl.conf
• sysctl   -p


一、安装控制节点
安装 NTP服务
编辑 /etc/ntp.conf ，在 server ntp.ubuntu.com 下添加两行

• server ntp.ubuntu.com
• server 127.127.1.0
• fudge 127.127.1.0 stratum 10


或者直接运行下面命令

• sed -i 's/server ntp.ubuntu.com/server ntp.ubuntu.com\nserver 127.127.1.0\nfudge 127.127.1.0 stratum 10/g' /etc/ntp.conf


重启NTP服务

• service ntp restart



安装mysql

• apt-get -y install mysql-server python-mysqldb


安装时输入mysql的root用户密码：root-pass

设置监听Ip

• sed -i 's/127.0.0.1/0.0.0.0/g' /etc/mysql/my.cnf


重启服务

• service mysql restart



创建数据库

• mysql -uroot -proot-pass <<EOF
• CREATE DATABASE nova;
• GRANT ALL PRIVILEGES ON nova.* TO 'nova'@'%' IDENTIFIED BY 'nova-pass';
• CREATE DATABASE glance;
• GRANT ALL PRIVILEGES ON glance.* TO 'glance'@'%' IDENTIFIED BY 'glance-pass';
• CREATE DATABASE keystone;
• GRANT ALL PRIVILEGES ON keystone.* TO 'keystone'@'%'IDENTIFIED BY ' keystone-pass';
• CREATE DATABASE cinder;
• GRANT ALL PRIVILEGES ON cinder.* TO 'cinder'@'%'IDENTIFIED BY 'cinder-pass';
• FLUSH PRIVILEGES;
• EOF


安装RabbitMQ

• apt-get -y install rabbitmq-server


把默认密码 guest，改成rabbit-pass

• rabbitmqctl change_password guest rabbit-pass


注意：如果hostname 和 hosts文件中主机名不相同服务无法启动

安装keystone
keystone 认证服务：openstack中各个组件之间传递消息，或者用户对虚拟机的管理都要通过keystone认证，以保证某个请求是合法的

• apt-get install keystone python-keystone python-keystoneclient


默认keystone使用sqlite ,改为mysql, 删除原来的数据库文件

• rm /var/lib/keystone/keystone.db


配置 /etc/keystone/keystone.conf

• [DEFAULT]
• admin_token = 012345SECRET99TOKEN012345
• bind_host = 0.0.0.0
• public_port = 5000
• admin_port = 35357
• compute_port = 8774
• verbose = True
• debug = True
• log_file = keystone.log
• log_dir = /var/log/keystone
• log_config = /etc/keystone/logging.conf
• [sql]
• connection = mysql://keystone:keystone-pass@192.168.4.64:3306/keystone
• idle_timeout = 200


重启服务和初始化数据库

• service keystone restart
• keystone-manage db_sync


查看数据库中是否创建了这些表，版本不一样可能表也不一样

配置tenant,user 和 role
tenant : 租户，代替了原本的project的概念，一个tenant 应该是一个整个的工程，在这个tenant里面可以创建user, 可以给这个user 配置role , 然后这个user 可以在这个 tenant 里面创建虚拟机，配置安全组等

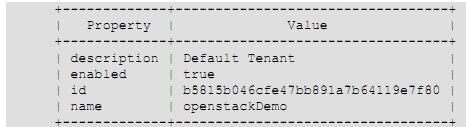

创建tenant

• keystone --token 012345SECRET99TOKEN012345 --endpoint http://192.168.4.164:35357/v2.0 tenant-create --name openstackDemo --description "Default Tenant" --enabled true

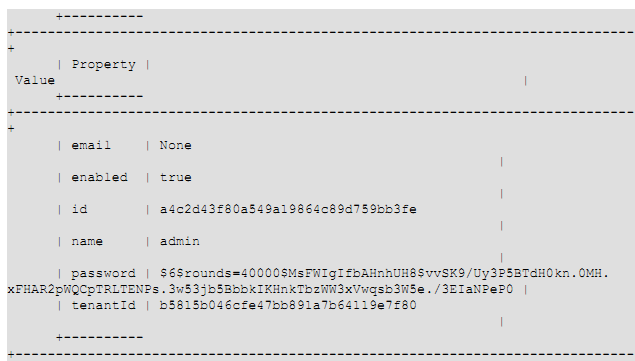

在这个tenant里创建用户 adminUser

• keystone --token 012345SECRET99TOKEN012345 --endpoint http://192.168.4.164:35357/v2.0   user-create --tenant_id b5815b046cfe47bb891a7b64119e7f80 --name adminUser --pass secretword --enabled true

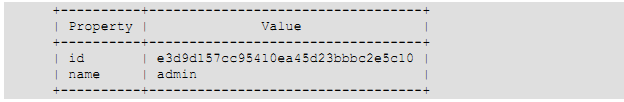

创建默认角色 admin 和memberRole

• keystone --token 012345SECRET99TOKEN012345 --endpoint http://192.168.4.164:35357/v2.0 role-create --name admin


• keystone --token 012345SECRET99TOKEN012345 --endpoint http://192.168.4.164:35357/v2.0 role-create --name memberRole


给 openstackDemo tenant 里的adminUser 赋予admin 权限

• keystone --token 012345SECRET99TOKEN012345 --endpoint http://192.168.4.164:35357/v2.0 user-role-add --user_id a4c2d43f80a549a19864c89d759bb3fe   --tenant_id b5815b046cfe47bb891a7b64119e7f80 --role_id  e3d9d157cc95410ea45d23bbbc2e5c10


这个命令没有输出，如果有多个tenant 的话要赋予权限给相应

创建一个Service tenant , 这个tenant里包括所有的服务用户

• keystone --token 012345SECRET99TOKEN012345 --endpoint http://192.168.4.164:35357/v2.0 tenant-create --name service --description "Service Tenant" --enabled true


在service tenant里 创建 glance service 用户

• keystone --token 012345SECRET99TOKEN012345 --endpoint http://192.168.4.164:35357/v2.0 user-create --tenant_id eb7e0c10a99446cfa14c244374549e9d --name glance --pass glance --enabled true


把 admin 角色赋予glance 服务用户

• keystone --token 012345SECRET99TOKEN012345 --endpoint http://192.168.4.164:35357/v2.0 user-role-add --user_id 46b2667a7807483d983e0b4037a1623b --tenant_id eb7e0c10a99446cfa14c244374549e9d --role_id e3d9d157cc95410ea45d23bbbc2e5c10


这个命令没有输出

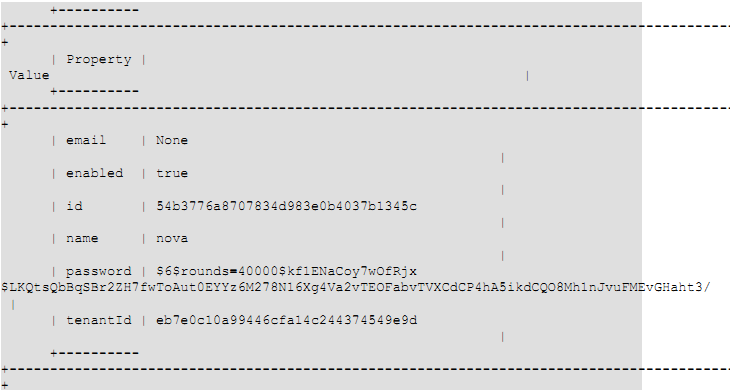

在service tenant 里创建nova service 用户

• keystone --token 012345SECRET99TOKEN012345 --endpoint http://192.168.4.164:35357/v2.0   user-create --tenant_id eb7e0c10a99446cfa14c244374549e9d --name nova --pass nova --enabled true


给nova服务用户赋予 admin 角色

• keystone --token 012345SECRET99TOKEN012345 --endpoint http://192.168.4.164:35357/v2.0   user-role-add --user_id 54b3776a8707834d983e0b4037b1345c    --tenant_id eb7e0c10a99446cfa14c244374549e9d --role_id e3d9d157cc95410ea45d23bbbc2e5c10


在service tenant 里创建ec2 服务用户

• keystone --token 012345SECRET99TOKEN012345 --endpoint http://192.168.4.164:35357/v2.0    user-create --tenant_id eb7e0c10a99446cfa14c244374549e9d --name   ec2 --pass ec2 --enabled true


给ec2服务用户赋予admin角色

• keystone --token 012345SECRET99TOKEN012345 --endpoint http://192.168.4.164:35357/v2.0   user-role-add --user_id 32e7668b8707834d983e0b4037b1345c   --tenant_id eb7e0c10a99446cfa14c244374549e9d --role_id e3d9d157cc95410ea45d23bbbc2e5c10


keystone 上定义service 端点： endpoint
endpoint上定义了openstack 各个服务的 API endpoint (入口）
定义方式有两种，
1，使用模板文件：
/etc/keystone/default_catalog.templates
2. 使用数据库作为后端
我们使用数据库的方式配置endpoint
修改 /etc/keystone/keystone.conf 的 [catalog] 默认使用数据库

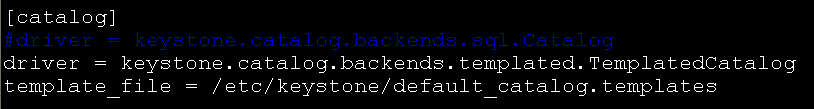

如果使用模板文件，则修改为：

创建keystone 服务 和 服务端点（service endpoints）

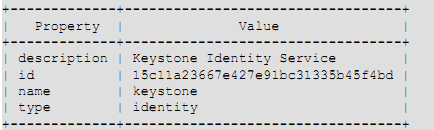

创建identity服务

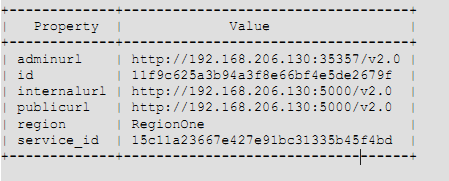

• keystone --token 012345SECRET99TOKEN012345 --endpoint http://192.168.4.164:35357/v2.0 service-create --name=keystone --type=identity --description="Keystone Identity Service"


• keystone --token 012345SECRET99TOKEN012345 --endpoint http://192.168.4.164:35357/v2.0   endpoint-create --region RegionOne --service_id=15c11a23667e427e91bc31335b45f4bd  --publicurl=http://192.168.4.164:5000/v2.0 --internalurl=http://192.168.4.164:5000/v2.0 --adminurl=http://192.168.4.164:35357/v2.0

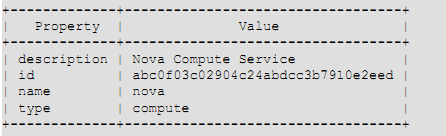

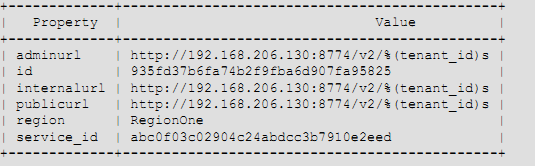

创建compute 服务 ，需要为endpoint制定一个tenant

• keystone --token 012345SECRET99TOKEN012345 --endpoint http://192.168.4.164:35357/v2.0 service-create --name=nova --type=compute --description="Nova Compute Service"


• keystone --token 012345SECRET99TOKEN012345 --endpoint http://192.168.4.164:35357/v2.0 endpoint-create --region RegionOne --service_id=abc0f03c02904c24abdcc3b7910e2eed --publicurl='http://192.168.4.164:8774/v2/%(tenant_id)s' --internalurl='http://192.168.4.164:8774/v2/%(tenant_id)s' --adminurl='http://192.168.4.164:8774/v2/%(tenant_id)s'

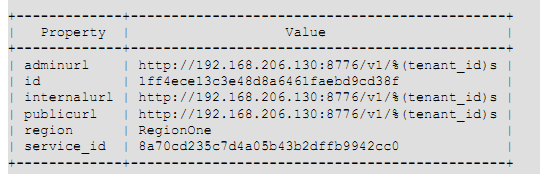

定义volume service ,也需要制定 tenant

• keystone --token 012345SECRET99TOKEN012345 --endpoint http://192.168.4.164:35357/v2.0 service-create  --name=volume  --type=volume  --description="Nova Volume Service"


• keystone --token 012345SECRET99TOKEN012345 --endpoint http://192.168.4.164:35357/v2.0 endpoint-create --region RegionOne --service_id=1ff4ece13c3e48d8a6461faebd9cd38f --publicurl='http://192.168.4.164:8776/v1/%(tenant_id)s' --internalurl='http://192.168.4.164:8776/v1/%(tenant_id)s' --adminurl='http://192.168.4.164:8776/v1/%(tenant_id)s'

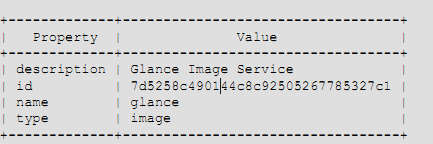

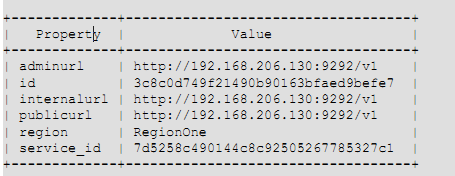

定义 image 服务

• keystone --token 012345SECRET99TOKEN012345 --endpoint http://192.168.4.164:35357/v2.0 service-create --name=glance --type=image --description="Glance Image Service"


• keystone --token 012345SECRET99TOKEN012345 --endpoint http://192.168.4.164:35357/v2.0 endpoint-create --region RegionOne --service_id=7d5258c490144c8c92505267785327c1 --publicurl=http://192.168.4.165:9292/v1 --internalurl=http://192.168.4.165:9292/v1 --adminurl=http://192.168.4.165:9292/v1


注意：如果glance服务从控制节点分开，命令中端口是9292的IP都要改成glance服务器的IP

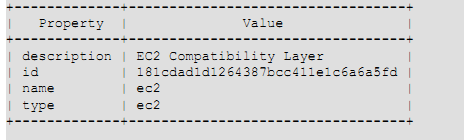

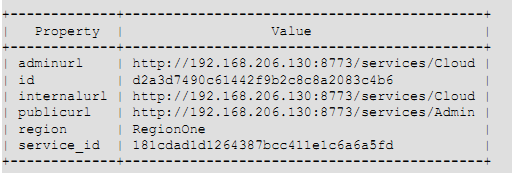

定义EC2服务

• keystone --token 012345SECRET99TOKEN012345 --endpoint http://192.168.4.164:35357/v2.0   service-create --name=ec2 --type=ec2  --description="EC2 Compatibility Layer"


• keystone --token 012345SECRET99TOKEN012345 --endpoint http://192.168.4.164:35357/v2.0 endpoint-create --region RegionOne --service_id=181cdad1d1264387bcc411e1c6a6a5fd --publicurl=http://192.168.4.164:8773/services/Cloud --internalurl=http://192.168.4.164:8773/services/Cloud --adminurl=http://192.168.4.164:8773/services/Admin


验证认证服务的正确性

• sudo apt-get install curl openssl
• curl -d '{"auth": {"tenantName": "adminTenant", "passwordCredentials":{"username": "adminUser", "password": "secretword"}}}' -H "Content-type:application/json" http://192.168.4.164:35357/v2.0/tokens | python -mjson.tool


安装glance服务

在存储节点安装镜像服务器 (不一定要安装在控制节点，可以单独拿出一台物理主机部署glance)如果分开的话要先安装计算节点服务（sudo apt-get install nova-compute nova-network nova-api novnc）或先创建计算节点中所用到的账户，因为nova会使用到计算节点的账户

• apt-get -y install glance glance-api python-glanceclient glance-common


注意：如果glance服务和控制节点分开，必须在glance服务器安装python-keystone模块，否则glance服务无法启动
删掉默认的数据库，因为后面要配置mysql数据库

• sudo rm /var/lib/glance/glance.sqlite


配置
编辑/etc/glance/glance-api.conf 和 /etc/glance/glance-registry.conf

• sql_connection = mysql://glance:glance-pass@192.168.4.164/glance
• auth_host = 192.168.4.164
• admin_tenant_name = service
• admin_user = glance
• admin_password = glance-pass


编辑 /etc/glance/glance-api.conf

• #notifier_strategy = noop
• notifier_strategy = rabbit
• #rabbit_password = guest
• rabbitrabbit_password = rabbit-pass


运行下面命令

• cat <<EOF >>/etc/glance/glance-api.conf
• flavor = keystone+cachemanagement
• EOF
• cat <<EOF >>/etc/glance/glance-registry.conf
• flavor = keystone
• EOF


重启服务

• service glance-api restart && service glance-registry restart



在ubuntu12.04 glance 数据表是在 version control 之下的，运行下面的步骤
如果glance服务和控制机分开的话要安装python-mysqldb

• glance-manage version_control 0
• glance-manage db_sync
• sudo service glance-registry restart


验证glance

• glance --version


获取测试镜像

• mkdir /tmp/images
• cd /tmp/images/
• wget http://smoser.brickies.net/ubunt ... _2.6.35-22_1.tar.gz
• tar -zxvf ttylinux-uec-amd64-12.1_2.6.35-22_1.tar.gz



注意：上传镜像时，如果glance服务从控制节点分开，下面命令中的IP：127.0.0.1都要改成keystone服务器的IP（内网ip）

上传kernel

• glance --os_username=adminUser --os_password=secretword --os_tenant=openstackDemo --os_auth_url=http://127.0.0.1:5000/v2.0 add name="tty-linux-kernel" disk_format=aki container_format=aki < ttylinux-uec-amd64-12.1_2.6.35-22_1-vmlinuz


上传initrd

• glance --os_username=adminUser --os_password=secretword --os_tenant=openstackDemo --os_auth_url=http://127.0.0.1:5000/v2.0 add name="tty-linux-ramdisk" disk_format=ari container_format=ari < ttylinux-uec-amd64-12.1_2.6.35-22_1-loader

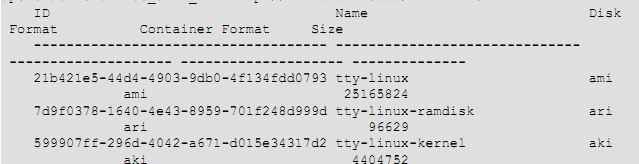

上传镜像

• glance --os_username=adminUser --os_password=secretword --os_tenant=openstackDemo --os_auth_url=http://127.0.0.1:5000/v2.0 add name="tty-linux" disk_format=ami container_format=ami kernel_id=599907ff-296d-4042-a671-d015e34317d2 ramdisk_id=7d9f0378-1640-4e43-8959-701f248d999d < ttylinux-uec-amd64-12.1_2.6.35-22_1.img


• glance --os_username=adminUser --os_password=secretword --os_tenant=openstackDemo --os_auth_url=http://127.0.0.1:5000/v2.0  index


上面的例子使用 --os_username, --os_password, --os_tenant, --os_auth_url ，也可以使用 OS_*环境变量

例如： vi openrc

• export OS_USERNAME=adminUser
• export OS_TENANT_NAME=openstackDemo
• export OS_PASSWORD=secretword
• export OS_AUTH_URL=http://192.168.4.164:5000/v2.0/
• export OS_REGION_NAME=RegionOne


安装nova服务

• apt-get -y install nova-api nova-cert nova-common nova-scheduler python-nova python-novaclient nova-consoleauth novnc nova-novncproxy


配置
编辑 /etc/nova/api-paste.ini

• auth_host = 192.168.4.164
• auth_port = 35357
• auth_protocol = http
• admin_tenant_name = service
• admin_user = nova
• admin_password = nova


编辑文件 /etc/nova/nova.conf

• [DEFAULT]
• logdir=/var/log/nova
• state_path=/var/lib/nova
• lock_path=/run/lock/nova
• verbose=False
• api_paste_config=/etc/nova/api-paste.ini
• scheduler_driver=nova.scheduler.simple.SimpleScheduler
• s3_host=192.168.4.164
• ec2_host=192.168.4.164
• ec2_dmz_host=192.168.4.164
• rabbit_host=192.168.4.164
• rabbitrabbit_password=rabbit-pass
• cc_host=192.168.4.164
• nova_url=http://192.168.4.164:8774/v1.1/
• sql_connection=mysql://nova:nova-pass@192.168.4.164/nova
• ec2_url=http://192.168.4.164:8773/services/Cloud
• root_helper=sudo nova-rootwrap /etc/nova/rootwrap.conf
•
• # Auth
• use_deprecated_auth=false
• auth_strategy=keystone
• keystone_ec2_url=http://192.168.4.164:5000/v2.0/ec2tokens
• # Imaging service
• glance_api_servers=192.168.4.165:9292
• image_service=nova.image.glance.GlanceImageService
•
• # Vnc configuration
• novnc_enabled=true
• novncproxy_base_url=http://0.0.0.0:6080/vnc_auto.html
• novncproxy_port=6080
• vncserver_proxyclient_address=0.0.0.0
• vncserver_listen=0.0.0.0
•
• # Network settings
• #network_api_class=nova.network.quantumv2.api.API
• #quantum_url=http://192.168.4.164:9696
• #quantum_auth_strategy=keystone
• #quantum_admin_tenant_name=service
• #quantumquantum_admin_username=quantum
• #quantum_admin_password=
• #quantum_admin_auth_url=http://192.168.4.164:35357/v2.0
• #libvirt_vif_driver=nova.virt.libvirt.vif.LibvirtHybridOVSBridgeDriver
• #linuxnet_interface_driver=nova.network.linux_net.LinuxOVSInterfaceDriver
• #firewall_driver=nova.virt.libvirt.firewall.IptablesFirewallDriver
•
• ###### NETWORK
• #network_manager=nova.network.manager.FlatDHCPManager
• network_manager=nova.network.manager.VlanManager
• force_dhcp_release=True
• dhcpbridge_flagfile=/etc/nova/nova.conf
• dhcpbridge=/usr/bin/nova-dhcpbridge
• firewall_driver=nova.virt.libvirt.firewall.IptablesFirewallDriver
• public_inter>
• flat_inter>
• vlan_inter>
• flat_network_bridge=br100
• fixed_range=10.100.0.0/24
• multi_host=true
•
• # Compute #
• #compute_driver=libvirt.LibvirtDriver
•
• ###### COMPUTE
• libvirt_type=kvm
• connection_type=libvirt
• instanceinstance_name_template=instance-%08x
• api_paste_config=/etc/nova/api-paste.ini
• allow_resize_to_same_host=True
• libvirt_use_virtio_for_bridges=true
• start_guests_on_host_boot=true
• resume_guests_state_on_host_boot=true
•
• # Cinder #
• volume_api_class=nova.volume.cinder.API
• osapi_volume_listen_port=5900


创建nova数据表

• nova-manage db sync


重启服务

• service nova-api restart
• service nova-cert restart
• service nova-consoleauth restart
• service nova-scheduler restart
• service nova-novncproxy restart


安装cinder服务
在存储节点安装cinder服务

• apt-get install -y cinder-api cinder-scheduler cinder-volume  open-iscsi tgt python-cinderclient


硬盘专门一个分区给volume使用

• pvcreate /dev/sda5
• vgcreate cinder-volumes /dev/sda5


编辑 /etc/cinder/cinder.conf ,直接运行下面命令就可以

• [DEFAULT]
• rootwrap_config = /etc/cinder/rootwrap.conf
• sql_connection = mysql://cinder:cinder-pass@192.168.4.164:3306/cinder
• api_paste_confg = /etc/cinder/api-paste.ini
• iscsi_helper = ietadm
• volume_group = cinder-volumes
• volumevolume_name_template = volume-%s
• rabbitrabbit_password = rabbit-pass
• logdir = /var/log/cinder
• verbose = False
• auth_strategy = keystone


编辑 /etc/cinder/api-paste.ini

• admin_tenant_name = service
• admin_user = cinder
• admin_password = cinder


同步数据库

• cinder-manage db sync


重启服务

• service cinder-api restart
• service cinder-scheduler restart
• service cinder-volume restart


nova 命令创建额外存储

volume-attach       Attach a volume to a server.

    volume-create       Add a new volume.
    volume-delete       Remove a volume.
    volume-detach       Detach a volume from a server.
    volume-list         List all the volumes.
    volume-show         Show details about a volume.

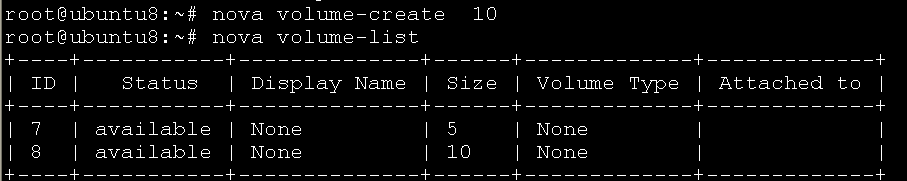

创建

显示volume

显示虚拟机

挂载

显示volume

挂好的显示 in-use

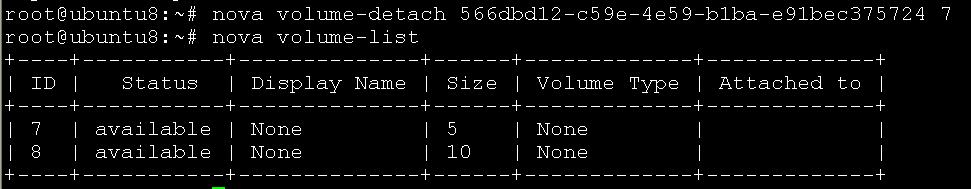

卸载

显示volume

进入虚拟机就会看到 /dev/下面多了个磁盘文件

hao1nan

与时俱进，你我共赴高潮!

色魔王子7

支持一下:lol

yuxing

美女未抱身先走,常使色狼泪满襟。。。。。。

xinxuaw231

如果有一双眼睛陪我一同哭泣，就值得我为生命受苦。

想你了的他他

我是来刷分的，嘿嘿

kution

人生重要的不是所站的位置，而是所朝的方向!
