VMware集群常见硬件配置、架构说明

西大

　　

　　以VMware为基础的云中心系统运用越来越多。简单来说，云中心包括硬件部分及软件部分，软件部分目前虚拟软件商有VMware、Hyper-v、Citrix。从市场占用来看还是VMware使用的最多。硬件部分为整个云中心的核心部分，只有一个配置合理、稳定的硬件平台，才能使VMware更好的发挥其性能。硬件部分包括CPU、内存、网卡、基础网络、存储。
　　1、CPU、内存、网卡
　　目前最常用的为机架式服务器或者刀片服务器。服务器中主要包含了以上所说的CPU、内存及网卡。如采用机架式服务器，一般新采购的都为4路服务器（即配置4颗物理CPU），如IBM X3850、DELL R910等，如下图：

　　刀片服务器，一般采用IBM的BladeCenter或者HP刀片以及DELL的M1000E刀片，半高刀片一般配置2颗物理CPU，全高刀片一般配置4颗物理CPU。网卡机架服务器一般配置4块千兆网卡，如配置万兆则更好。刀片服务器网卡一般为模块化，如每个刀片服务器配置两块10GB万兆网卡，刀箱上使用直通模块，则对外端口与对内端口一一对应，网线或光纤直连即可，如下图所示：

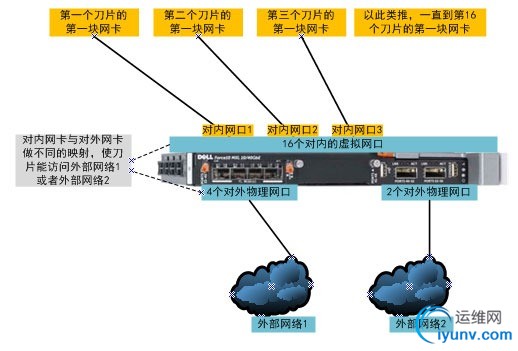

　　如是使用模块化交换机，则交换机有对内端口和对外端口，对内端口与刀处服务器的网卡相连（通过内部电路相连，看不到连线），对外端口则与上联的外部交换机相连即可，然后对内端口与对外端口作映射关系，以达到对内端口通过对外端口来访问外界的网络，如下图所示。

　　
　　2、网络
　　网络为整个云中心的基础架构，确保各个模块之间能够相互访问。一般分为以太网和SAN网络两种。以太网用于服务器与上层网络之间的连接，SAN网络用于服务器与光纤存储之间的连接。

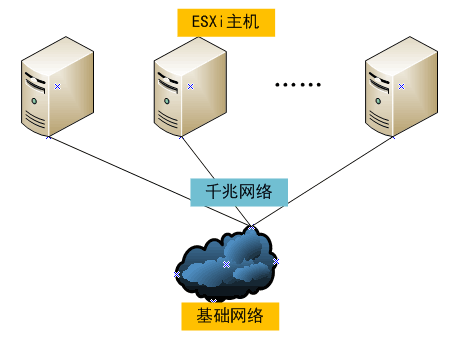

　　以太网分为千兆和万兆两种。规模不大的虚拟化环境用千兆网络已足矣，如下图：

　　但如果是规模相对较大的云建议使用万兆网络。如果存储与服务器的连接也是使用的ISCSI即走以太网网络的，则建议一定要使用万兆网络，以使服务器与存储间的速率尽量将瓶颈降到最低，如下图所示。

　　SAN网络用于将服务器与光纤存储相连的网络，一般有4GB和8GB之分，目前新建的一般都为8GB速率。
　　
　　3、存储
　　存储作为云中心的资源存放点，它的速度快慢直接会导致整个云中心的运行速度。目前常用的有SAN光纤存储及IPSAN存储。
　　SAN光纤存储通过光纤交换机与服务器的HBA相连，使之服务器可以认到存储的LUN，常用架构如下图所示。

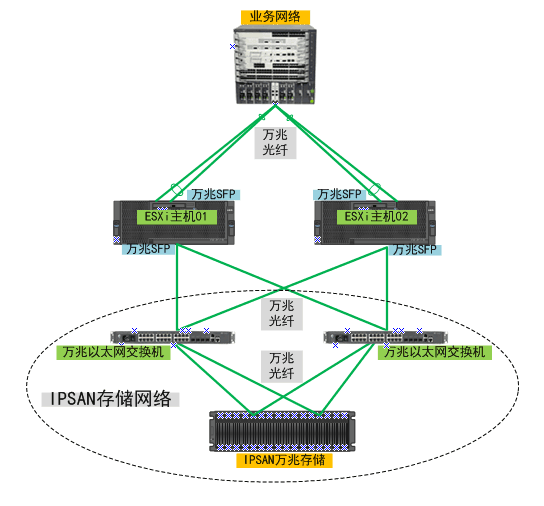

　　IPSAN存储则借助以太网来实现主机与存储间的访问。常见的有FCoE及ISCSI方式。速度有千兆、万兆之分。在实际中，建议将IP存储网络与主机以太网业务网络物理隔离，减少互相的影响，使系统更稳定，如下图所示。

　　
　　实际中遇到的几种架构：
　　1、机架服务器+SAN交换机+SAN存储+千兆核心交换机
　　服务器一般配置4块千兆物理网卡，两块用于管理网络及vMotion，另外两块用于业务网络，拓扑如下所示。

　　
　　2、刀片服务器+SAN存储+万兆核心交换机
　　刀片服务器上配置万兆以太网接口， 又配置SAN光纤交换机及HBA卡，一般刀箱上都会配置光纤交换机，刀箱上刀片服务器的HBA会直接通过内部线路与刀箱上的HBA卡通信，这样，光纤存储只要与刀箱上的光纤交换机相连接即可，如下图所示。

　　

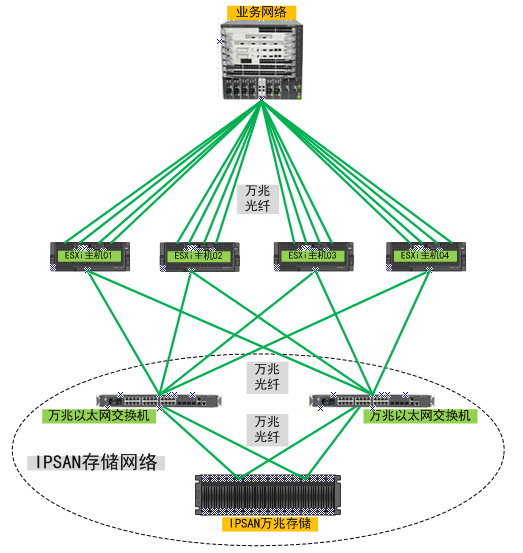

　　3、机架服务器+IPSAN万兆存储+万兆核心交换机
　　机架服务器配置六个万兆以太网接口，两个用于VMware管理及vMotion，两个用于业务网络，两个用于存储IP网络。拓扑如下：

　　
　　4、刀片服务器+IPSAN万兆存储+万兆核心交换机
　　刀片服务器配置对外万兆SFP光纤接口，用于连接以太网业务网络及IP存储网络，如下图所示。

　　
