体验vSphere 6之2-为VMware ESXi分配iSCSI存储空间
　　



5 为VMware ESXi分配iSCSI存储空间
　　

　　返回到Windows Server 2008 R2的主机，打开"iSCSITarget"程序，创建iSCSI目标，并为其分配两个磁盘。分配目标可以是VMware ESXi的IP地址也可以是MAC地址，要本示例中以ESXi网卡的MAC地址为例。
　　（1）在"iSCSI目标"中右击选择"创建iSCSI目标"，如图5-1所示。

图5-1 创建iSCSI目标

　　（2）设置目标名称为"VMware ESXi6"，如图5-2所示。

图5-2 设置目标名称

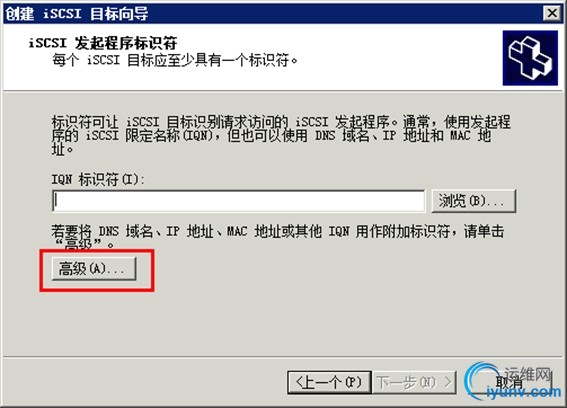

　　（3）在"iSCSI发起程序标识符"对话框中，单击"高级"按钮，如图5-3所示。

图5-3 高级

　　（4）在"高级标识符"对话框中单击"添加"按钮，如图5-4所示。

图5-4 添加

　　（5）在"添加/编辑标识符"对话框中，在"标识符类型"下拉列表中选择"MAC地址"，并在值中添加VMware ESXi服务器网卡的MAC地址，如图5-5所示。

图5-5 MAC地址

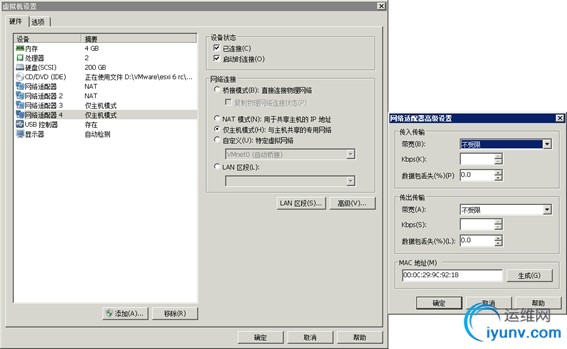

　　（6）如果要查看网卡的MAC地址，可以选中每一个网卡，单击"高级"按钮，在弹出的对话框中，显示MAC地址，如图5-6所示。

图5-6 显示MAC地址

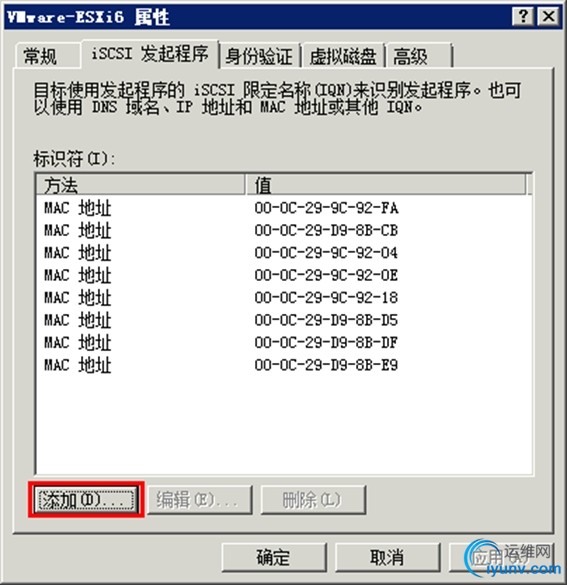

　　（7）对于两台ESXi主机、每个主机4个网卡来说，一共8个MAC地址，都要添加到列表中，如图5-7所示。

图5-7 添加网卡的MAC地址

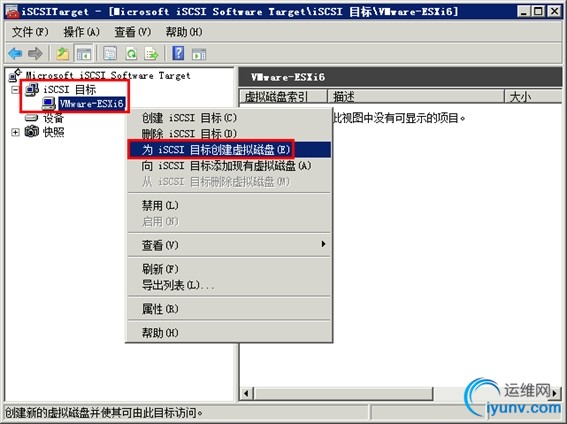

　　（8）添加目标之后，向iSCSI目标中创建虚拟磁盘，如图5-8所示。

图5-8 创建虚拟磁盘

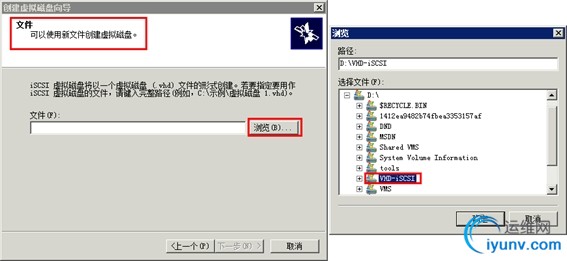

　　（9）将虚拟磁盘保存在D盘一个文件夹，例如VHD-iSCSI文件夹中，如图5-9所示。

图5-9 设置虚拟磁盘保存位置

　　（10）添加的第一个磁盘文件名为esxi6.vhd，如图5-10所示。

图5-10 虚拟磁盘文件

　　（11）设置第一个虚拟磁盘大小为1024000（即1TB），如图5-11所示。需要注意，该磁盘大小会立刻分配，如果你没有这么大的磁盘空间，请设置较小的磁盘空间，后文做Windows 2003 的容错，最小只需要2GB。所以你可以分配一个几十GB的磁盘。

图5-11 设置虚拟磁盘大小

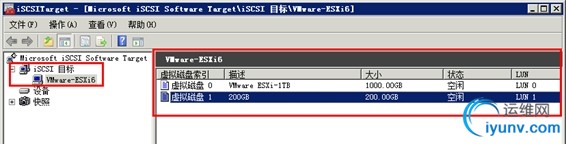

　　（12）之后再为ESXi服务器创建一个虚拟磁盘，第2个虚拟磁盘在本示例中为200GB。分配之后如图5-12所示。

图5-12 为ESXi分配两个磁盘

6 创建数据中心、群集并向群集中添加主机
　　

　　接下来使用vSphere Web Client登录vCenter Server，创建数据中心、群集，并向群集中添加虚拟化主机，主要步骤如下。
　　（1）登录到vSphere Web Client，选择"主机和群集"，如图6-1所示。

图6-1 主机和群集

　　（2）单击"创建数据中心"，如图6-2所示。

图6-2 创建数据中心

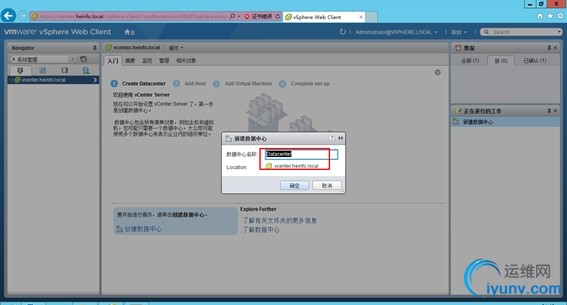

　　（3）在弹出的"新建数据中心"对话框中，设置新建数据中心的名称，在此选择默认值Datacenter，如图6-3所示。

图6-3 设置数据中心名称

　　（4）返回到vSphere Web Client，单击"创建群集"，如图6-4所示。

图6-4 创建群集

　　（5）在"新建群集"对话框中，设置群集的名称，在此设置名称为HA（当然你可以根据实际需要设置不同的名称），选择"打开"DRS、"打开"vSphere HA，如图6-5所示。

图6-5 新建群集

　　（6）在"EVC"先期中，选择"Intel Haswell Generation"，该选项支持intel Core i7 4790K的CPU，如图6-6所示。在你实际使用时，请根据你的主机选择。如果你不清楚如何选择，可以在此选择最高的一项（当前项即是最高项）。

图6-6 EVC选项

　　（7）返回到vSphere Web Client界面，添加主机。如果在上一步中，你的EVC选项是正确的，则在左侧选中群集，在右侧选择"添加主机"，这样会将随后添加的主机直接添加到群集中。如果你不了解你的ESXi主机的EVC选项，可以在左侧选择数据中心，在右侧单击"添加主机"，这样会将ESXi主机添加到数据中心。当将主机添加到数据中心之后，在主机的"摘要"中可以看到ESXi的EVC选项，这样根据系统检测的EVC选项，再返回到"群集配置"对话框，更改EVC选项后，将主机移动到群集中。如图6-7所示，这是添加主机的选择页。

图6-7 添加主机

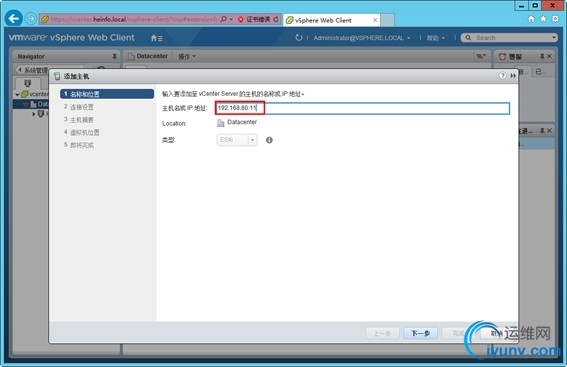

　　（8）在"添加主机"对话框中，输入要添加的主机的IP地址或主机名，一般是输入IP地址。在此先添加192.168.80.11的ESXi主机，如图6-8所示。

图6-8 输入要添加的主机的IP地址

　　（9）在"连接设置"中输入ESXi主机的用户名root及密码，如图6-9所示。

图6-9 输入ESXi管理员帐户和密码

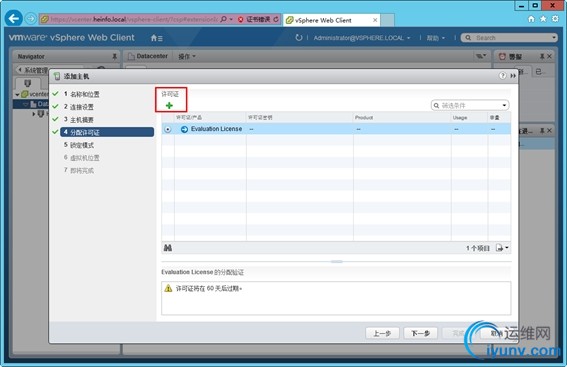

　　（10）在"分配许可证"对话框，为添加的VMware ESXi主机选择许可证。如果以前没有添加过许可证，单击"+"添加，如图6-10所示。

图6-10 添加许可证

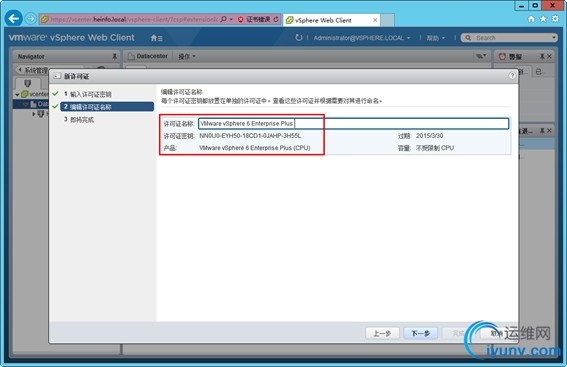

　　（11）在"新许可证"对话框，输入许可证，并为许可证添加一个名称，如图6-11所示。

图6-11 编辑许可证名称

　　（12）返回到"分配许可证"对话框，选择添加的新许可证，如图6-12所示。

图6-12 分配许可证

　　（13）在"锁定模式"对话框，选择"己禁用"，如图6-13所示。

图6-13 锁定模式

　　（14）在"即将完成"对话框，单击"完成"按钮，如图6-14所示。

图6-14 添加完成

　　之后将其他的ESXi主机添加到数据中心，这些不一一介绍。
　　返回到vSphere Web Client，在左侧选中一个主机，在右侧"摘要→配置"中，可以看到当前主机支持的EVC模式，如图6-15所示。在ESXi主机支持的EVC模式中，列表第一行是以前较低端CPU支持的模式，最后一行是较新的CPU支持的模式（即越到后面需要的CPU型号越高）。请记下最后一行的模式。如果当前数据中心中有不同的CPU，如果要将这些主机放在一个群集中，则需要以最低的CPU支持的为基准。

图6-15 记下EVC模式

　　如果你在设置群集的时候，EVC选择的模式不对，此时可以修改群集配置，选择合适的EVC模式，然后将添加的主机移动到群集中，如图6-16所示。

图6-16 选择移动主机

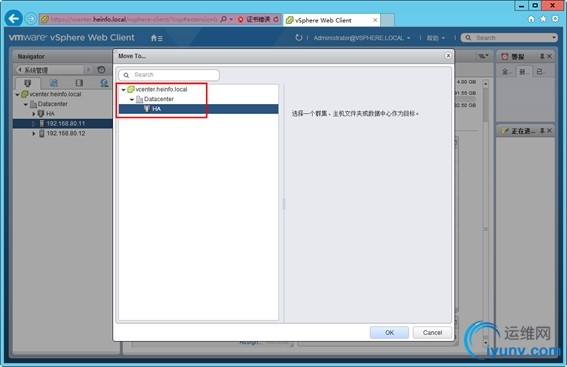

　　在"Move To"对话框选择数据中心→群集名称，如图6-17所示，在此选择HA（群集的名称）。

图6-17 选择目标群集

　　在"HA-将主机移入此群集"对话框，选择"将此主机的所有虚拟机置于群集的根目录资源池中"，如图6-18所示。

图6-18 将主机移入群集

　　之后将另一个主机移动到群集，这些相同操作不再介绍。
