VMware View 5.2 安装实施九 创建VDS (vSphere Distributed Switch)

旃麒雅

　　VDS.vSphereDistributedSwitch.简单点,就是VMware的虚拟化交换机.当我们有N多Vlan的时候,并且在每个Vlan里面都需要在服务器上创建相对应的服务器的时候.这个功能就能用到了.
它可以把你服务器上面的所有网路设备集合起来,统一分配流量.统一调配.非常棒的功能.我们根本不需要当心某一个网络设备出现问题而导致无法通讯.
当然,我现在说的只是一点点功能.详细的功能还的参考VMware自己的文档.

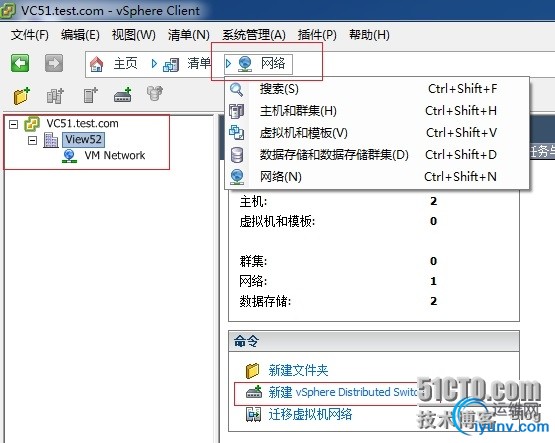

开始创建.在清单里选择网络.然后再下面新建vSphereDistributedSwitch

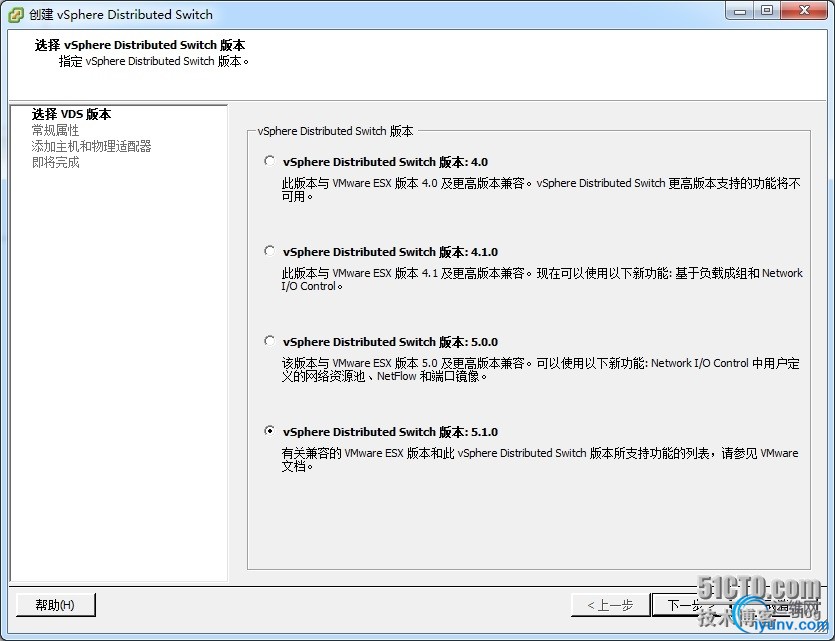

　　选择VDS版本.按照你ESXI的最低版本选择.

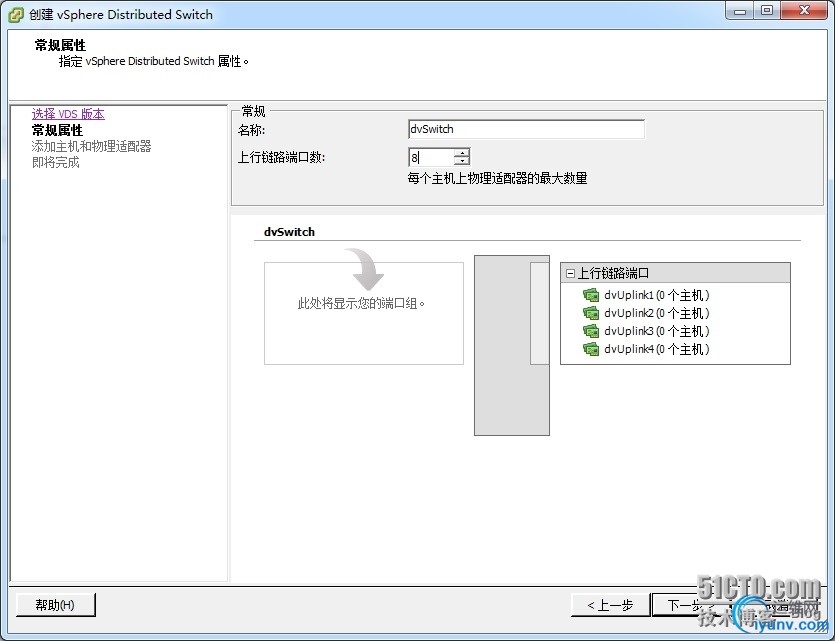

　　指定上行端口.也就是有多少网络适配器.按照你最大的配置选择.

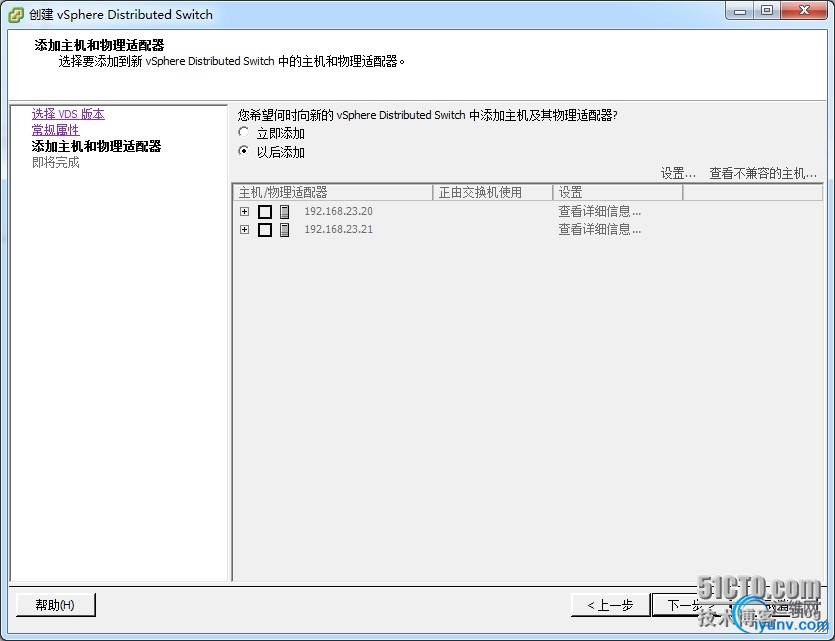

　　现在不添加主机和物理适配器.主要是因为我们在交换机上面还没有分配好.后面再添加.

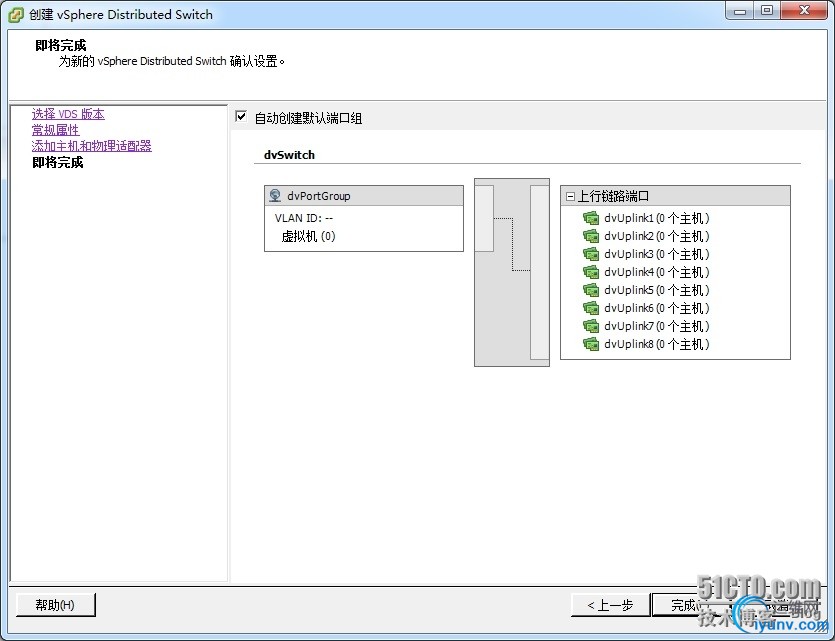

　　默认.下一步.

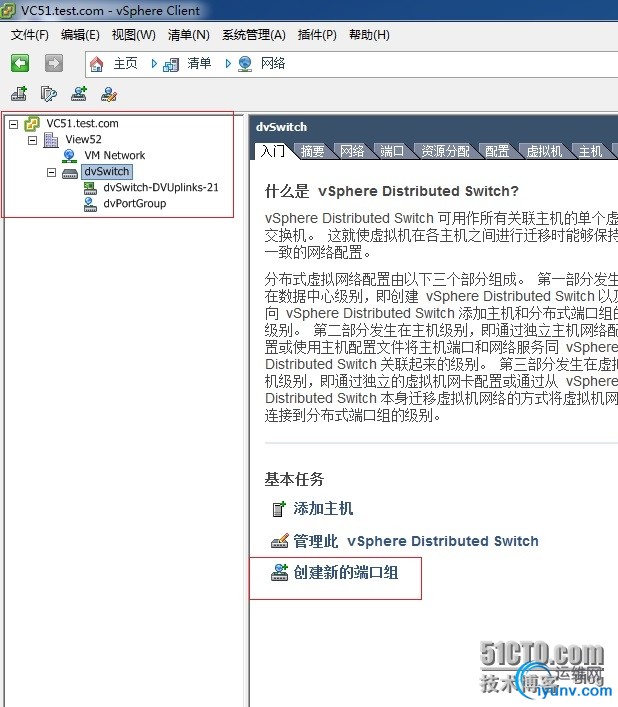

　　现在可以看到,我们已经创建好了.然后选择创建新的端口组.

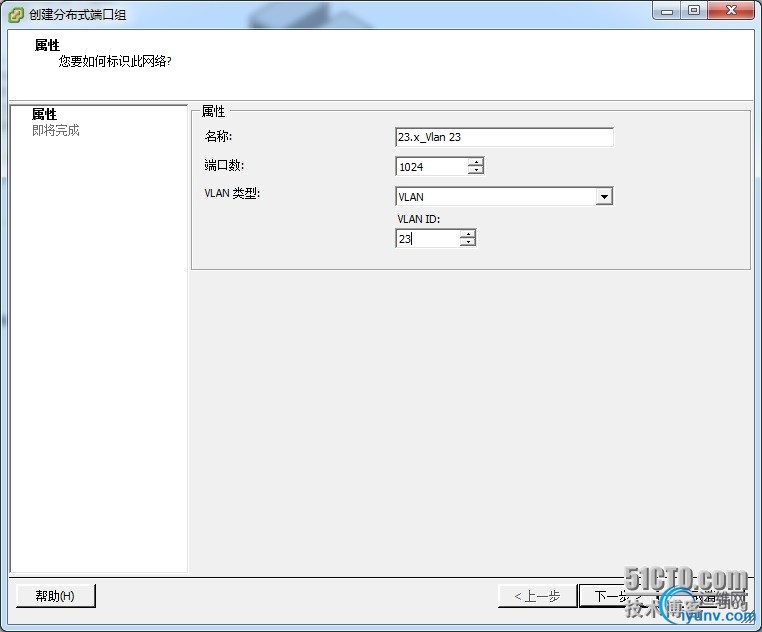

　　第一个需要创建的就是我们服务器所在的Vlan

　　为什么呢?因为为了方便和资源利用.我要把管理端口也迁移到VDS里面来.

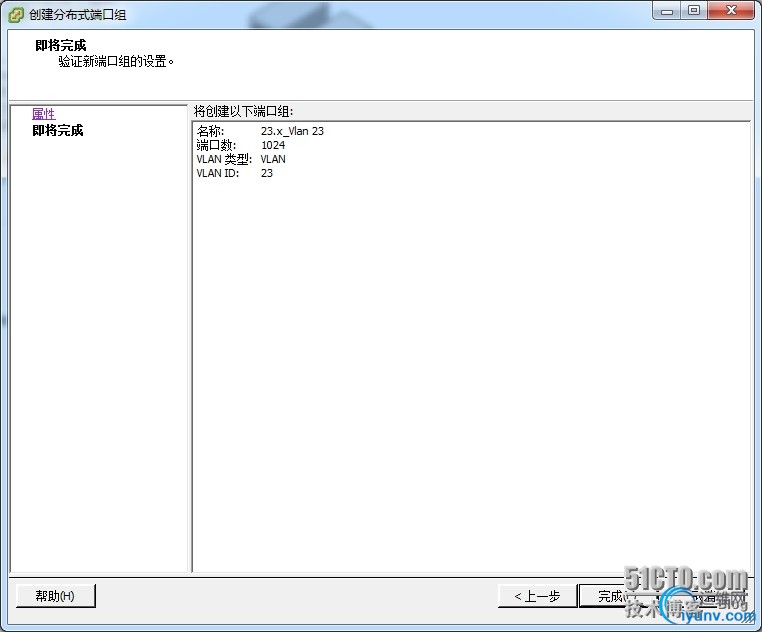

完成创建.
我选择了1024个端口数.也就是说,Vlan23可以提供1024台服务器连接此网络.

　　可以看到我们新创建的端口组了.

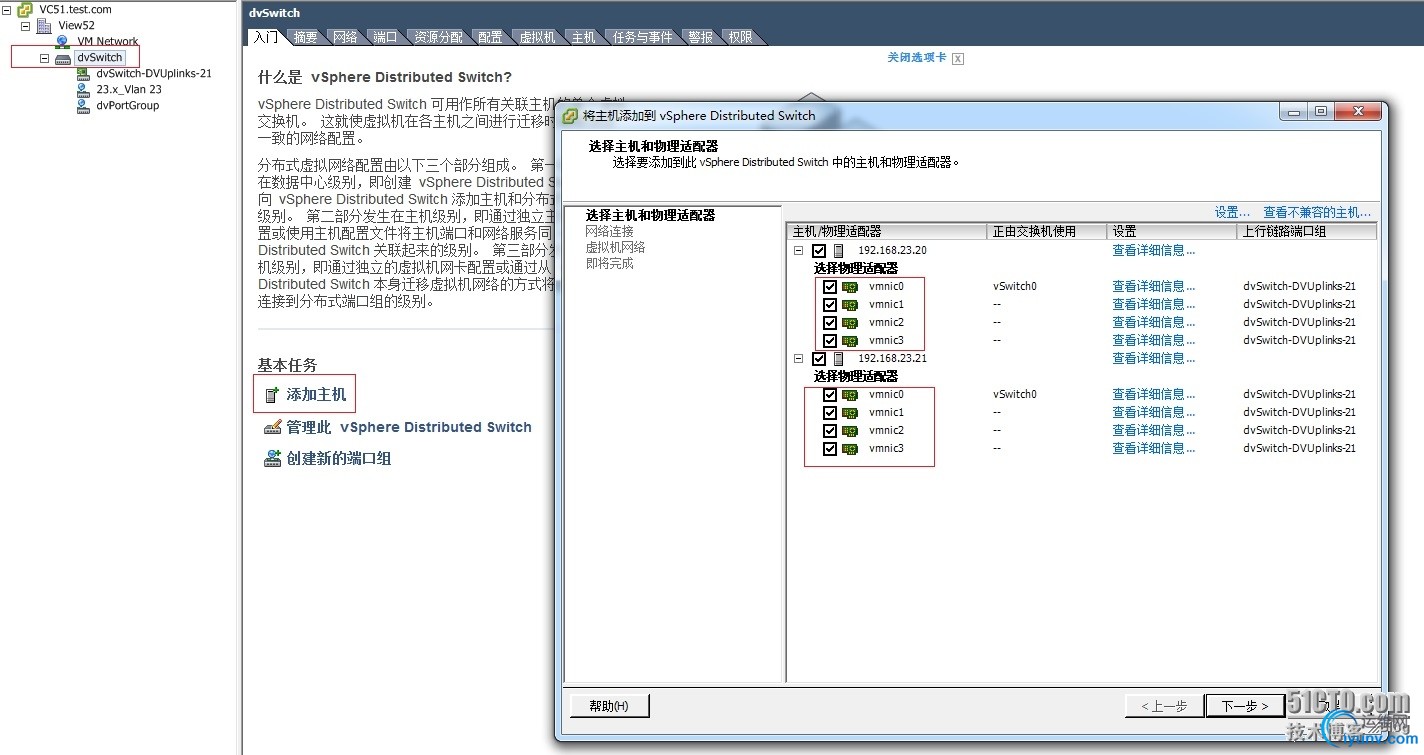

　　现在,把主机都添加到VDS里面来.

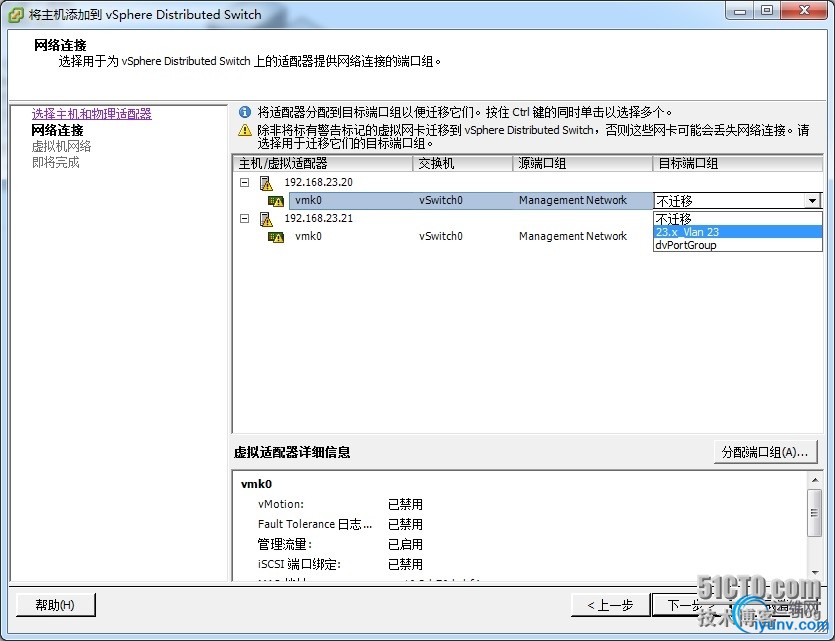

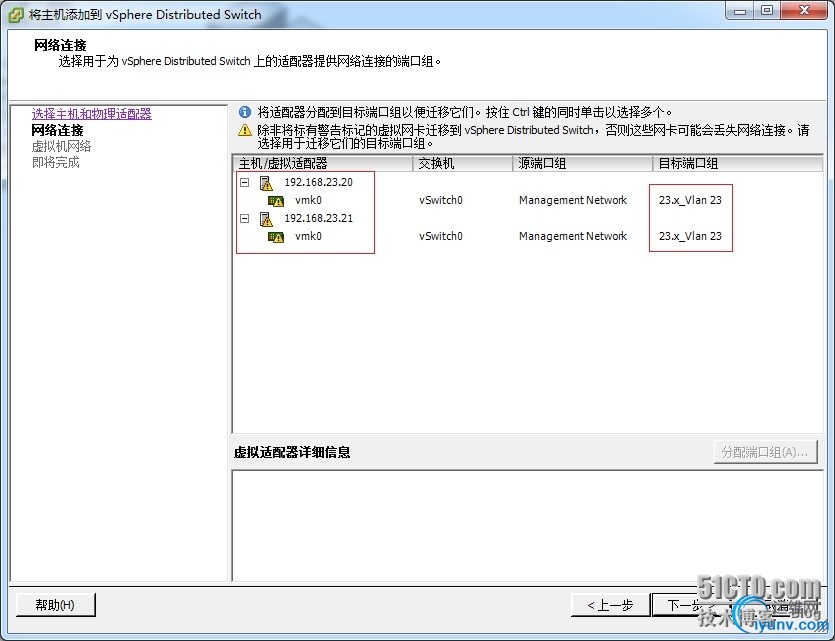

　　迁移管理端口.

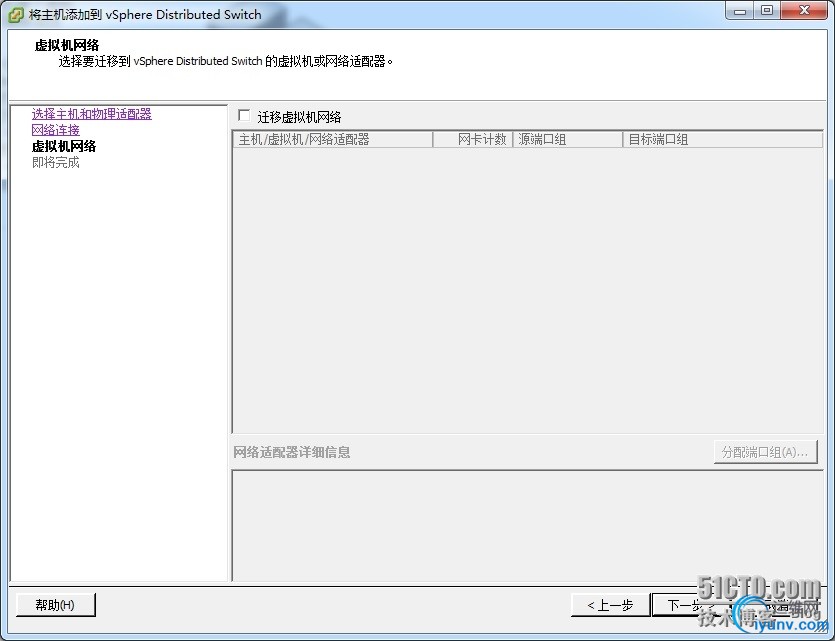

　　因为没有虚拟机.所以不用迁移.下一步.

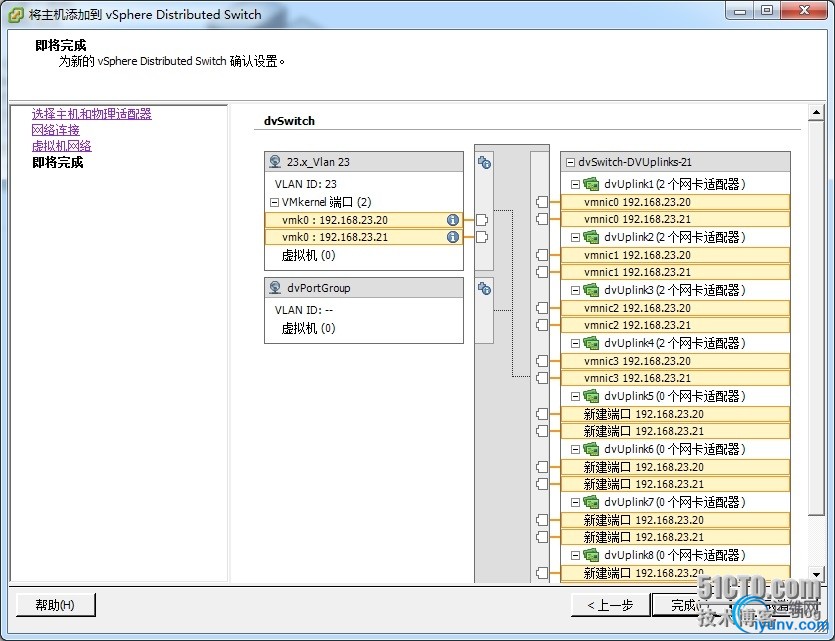

　　它会自动把你的网卡全部添加进来.所以,看看就行了.

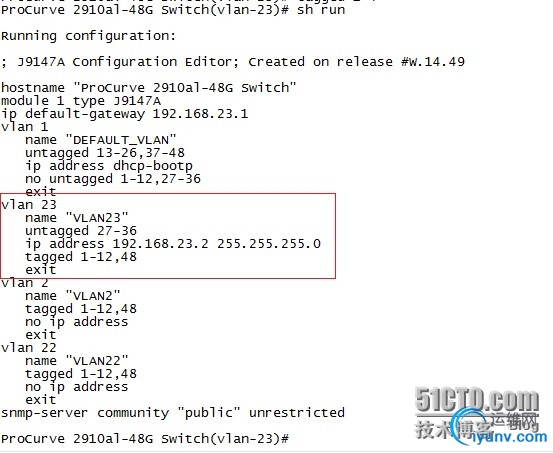

　　交换机配置.

　　先要打上标签.可以让服务器和vCenter通讯.在迁移过程中,要把服务器连接的端口全部都做成Trunk.这个就不要我说了吧.交换机和交换机通讯….
这里有个问题,因为迁移了管理组.所以,在迁移过程中,把服务器网卡连接的交换机端口做成Trunk的时候,会断掉服务器与vCenter的连接.如果提前划分为Trunk.服务器无法通讯.如果晚了.那么,就不能完成迁移.所以,在迁移的时候,最好的办法就是ping着服务器地址.配置命令提前写好.一旦开始丢包.丢了3-4个包的时候,把命令直接贴过去.运行.

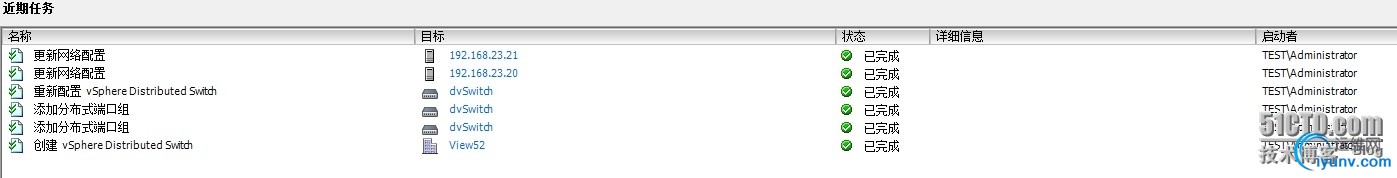

OK.全部完成.
