基于Vmware

remington_young

原创作品，允许转载，转载时请务必以超链接形式标明文章 原始出处 、作者信息和本声明。否则将追究法律责任。http://robinzs.blog.51cto.com/2834668/1248812
起
  记得上回实验过RHCS6.3在KVM虚拟机下的三节点命令搭建HA，从那时起一直想将虚拟机如何配置fence设备整理出一份文档。先来说说我已经知道的，从上次的实验可以得出结论kvm虚拟环境支持RHCS的fence设备是fence_virtsh。但KVM单机版应用并不广泛，据说RHEV在中国南方地区应用较广，从搭建角度来说要比Vmware的ESXi复杂很多，而且至少需要一台物理主机一台虚拟主机才能实现，所以这次先ESXi为虚拟环境。


承
现阶段虚拟化的主流与大玩家之一是Vmware的vcenter－server，可惜同样的，物理设备提供不了全套的实验环境，不过单以RHCS的的实验而言，只要能装一台ESXi 也就够了，我的实验版本是5.1。由于RHCS的fence设备类型对不同RHEL版本兼容性不同，而RHEL业内较常用版本是5与6，所以我先从RHEL6.3开始测试，集群服务尽量简单，以测试fence设备为主。环境规划如下：

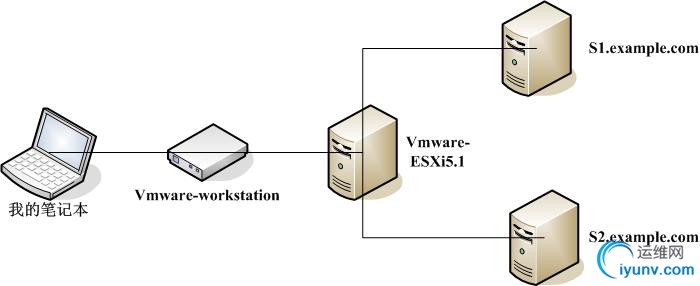

无论实验的RHEL版本怎么变，上述这个拓扩图是不变的。没办法，为个实验花几千大元买个物理机有些不值，花钱容易挣钱难那！闲话少说，接下为是具体规划内容：

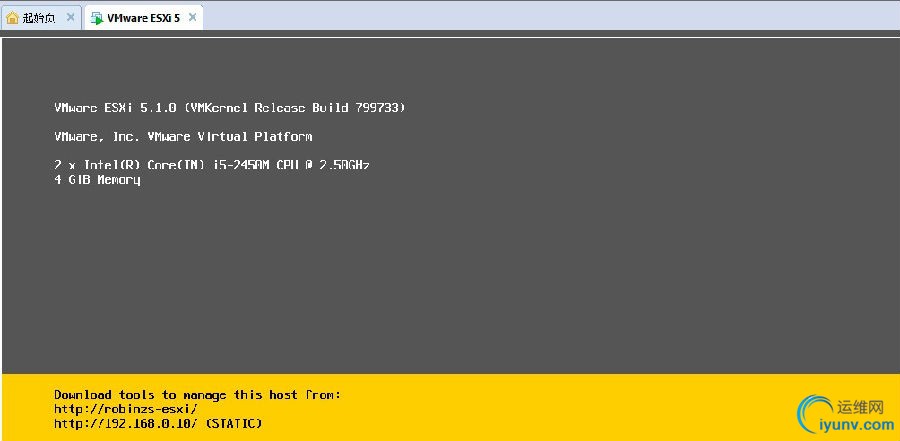

ESXi地址：192.168.0.10

vsphere-client

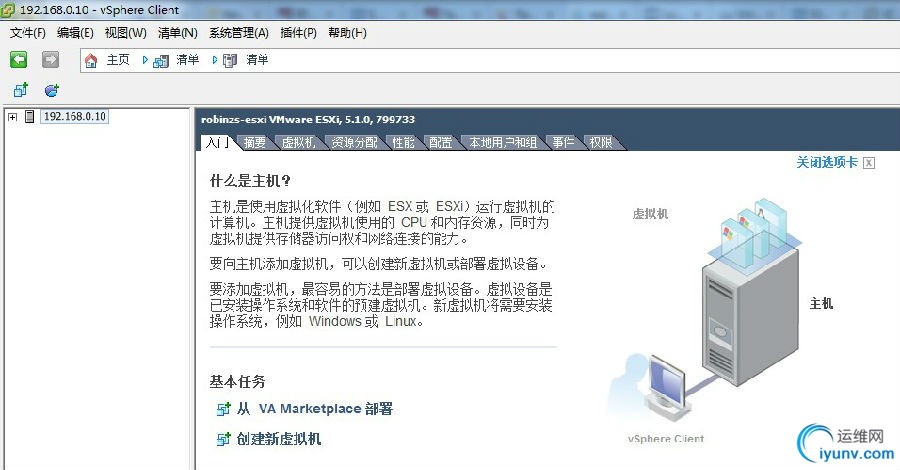

连接界面：

虚拟主机名：s1.example.com s1；s2.example.com s2
虚拟机地址：心跳eth0—192.168.0.1，192.168.0.2；业务eth1—192.168.8.20，192.168.8.21
集群服务：为简单从事，服务就一个VIP—192.168.8.50


转
第一个测试系统RHEL6.3-64位
安装系统就不用说了，是个人就行。
安装完系统后要做一系列的基本设置，这里也不再繁述(具体见上篇博客)。直奔主题HA设置，这次我是用LUCI做的，将做完的结果记录下来。首先添加节点：

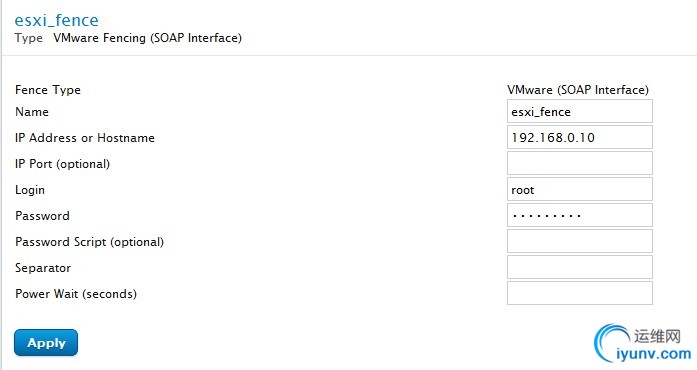

添加fence设备：

fence设备类型选择VMware_fence_soap，是RHEL部分系统的ESXi虚拟fence设备。做到这里我查了红帽官网的fence设备对不同RHEL版本的兼容列表



可以看到，对RHEL5版本中5.7和以上版本都支持；6版本支持6.2及以上版本。其实这个兼容列表还有很多内容，包括了所有的fence设备，还有对RHEV的兼容情况都有。地址是：https://access.redhat.com/site/articles/28601
名称随便写，我写的是esxi_fence，这么写明白一些；
IP地址填ESXi平台的IP地址；
用户名与密码填写ESXi的帐号，我直接写的是root用户。

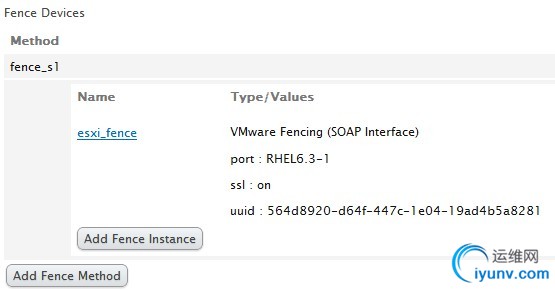

设备添加完成，与节点关联，以s1为例：

节点的fence设备名称是fence_s1
在关联的时候还需要填写port与uuid两项，port指对ESXi而言的虚拟机名称，uudi是指虚拟机在ESXi的设备id，这两者在虚拟平台是唯一的。
port好说

两个虚拟机主机分别叫RHEL6.3-1与RHEL6.3-2
uuid如何来找，说到这里不得不提一下ESXi的底层是什么，其实就是个Linux，而虚拟机对其而言就是设备，可以通过SSH登陆进去(之前要将ESXi的SSH连接开启)

上图为ESXi5.1的根目录文件，虚拟机设备文件在/vmfs/volumes/datastore1下，我一共创建两个虚拟机，所以有两个目录 ，目录名也就是虚拟主机名称。以RHEL6.3-1为例,查看该目录下文件：

用vi打开RHEL6.3-1.vmx，找到uuid关键字：
uuid.location = "56 4d 89 20 d6 4f 44 7c-1e 04 19 ad 4b 5a 82 81"，这就是它的uuid号。不过直接填上去是不行的，uuid有一定的格式。应该填写什么，回到LUCI界面，刚才只不过是扩充部分内容，呵呵
这时打开任意节点的命令行界面，运行命令
fence_vmware_soap -a 192.168.0.10 -z -l root -p robinz712 -o list
这行命令行的效果是列出ESXi平台的所有集群结点的UUID

直接根据对应的虚拟机名称将uuid填写上去即可。

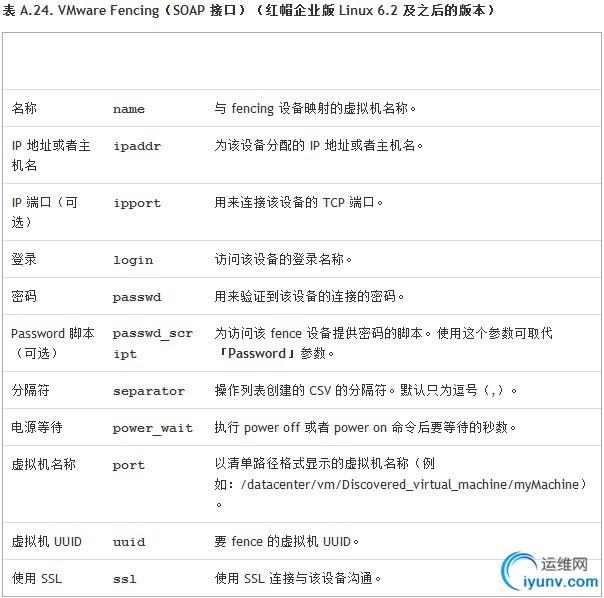

具体fence_vmware_soap设备都有什么参数，附上红帽官方文档的说明

接下来将ssl选中，fence设备与节点就关联完了。


接下来是故障域、资源、服务，不做为重点就简单一代而过了

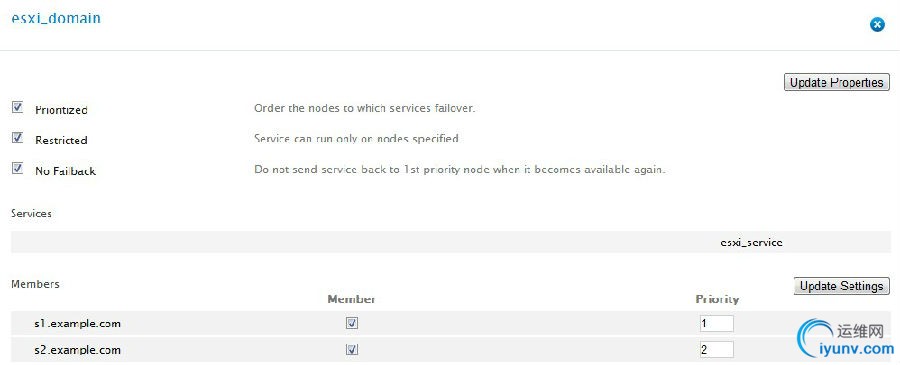

故障域设置

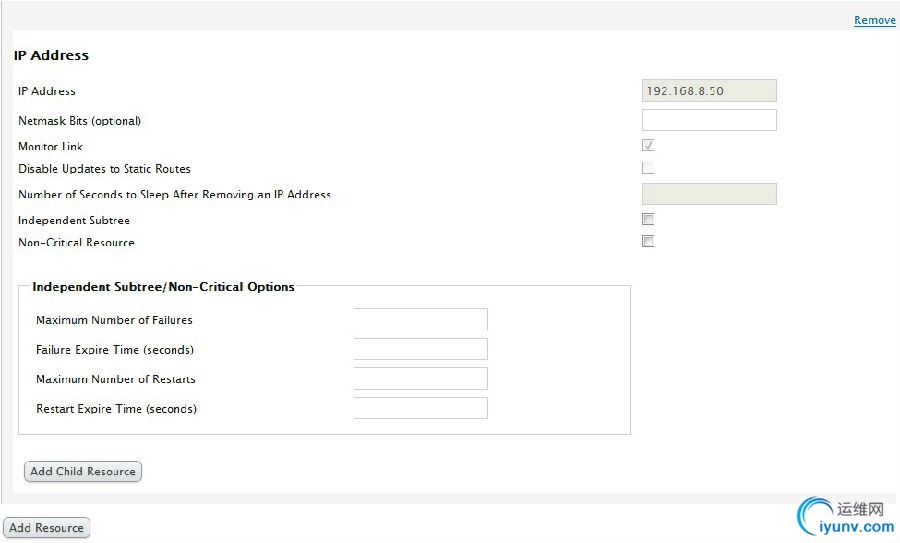

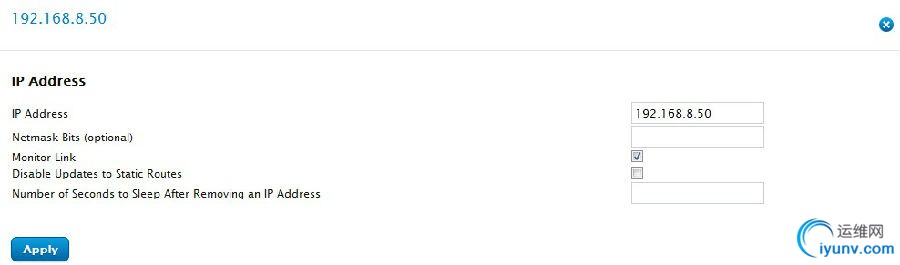

开始时说过，为简单从事，只有一个服务，就是VIP

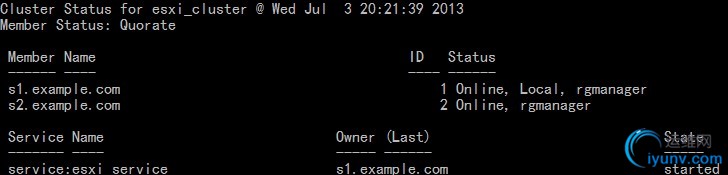

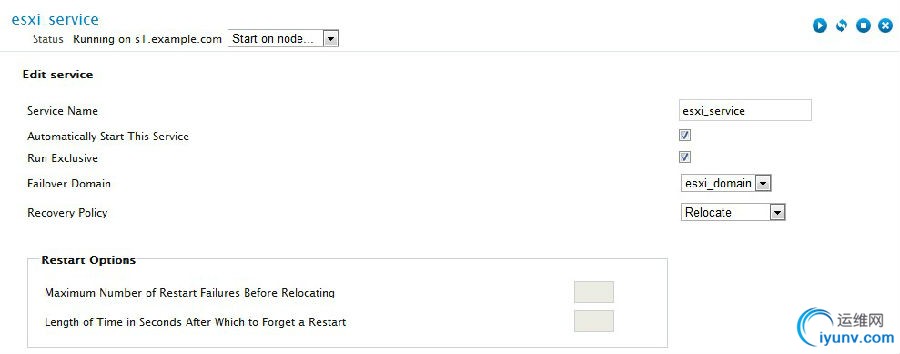

好，截图到这里算是设置完了，集群也启动了。

在集群测试之前，先用命令行测试esxi的虚拟fence功能是否正常，以s1节点为例

fence_vmware_soap -a 192.168.0.10 -z -l root -p robinz712 -n RHEL6.3-1 -o status
查看虚拟fence设备状态
Status: ON
出现上述结果代表虚拟fence设备能够使用，也可以使用上述命令重启节点，将-o参数改为reboot即可，而且我也做过测试能够成功，这个功能在接着测试集群的时候详加说明。


down心跳网卡测试集群，现在服务在s1节点上，我现在当s1的eth0网卡
ifdown eth0
这时将视角转到ESXi的平台界面的底部，查看操作记录

可以看到ESXi是根据设备uuid号查找设备并进行虚拟fence动作的

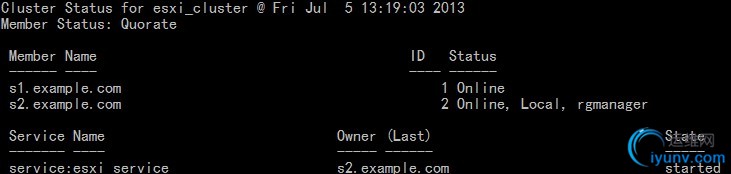

再来看看集群状态


这时s1重启完成，而s2也已经接管服务。同样的，down业务网卡迁移服务正常，过程不再繁述。
最后一项测试是两个虚拟主机都关机的情况下，先开启s1节点，到集群服务启动后，会自动远程开启s2节点

上图所示测试成功！


结
到此，ESXi5.1平台下的RHEL6.3版本的集群fence设备测试完成，根据红帽官方的兼容列表6.2版本与5版本的5.7以上系统都可以使用fence_vmware_soap设备，故这几个版本不再做为主要测试对象。下一篇开始实验6.0与5.6版本fence设备配置。



另
附上cluster.conf 配置文件

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37

<?xmlversion=&quot;1.0&quot;?> <clusterconfig_version=&quot;9&quot;name=&quot;esxi_cluster&quot;> <clusternodes> <clusternodename=&quot;s1.example.com&quot;nodeid=&quot;1&quot;> <fence> <methodname=&quot;fence_s1&quot;> <devicename=&quot;esxi_fence&quot;port=&quot;RHEL6.3-1&quot;ssl=&quot;on&quot;uuid=&quot;564d8920-d64f-447c-1e04-19ad4b5a8281&quot;/> </method> </fence> </clusternode> <clusternodename=&quot;s2.example.com&quot;nodeid=&quot;2&quot;> <fence> <methodname=&quot;fence_s2&quot;> <devicename=&quot;esxi_fence&quot;port=&quot;RHEL6.3-2&quot;ssl=&quot;on&quot;uuid=&quot;564df200-c159-b022-416e-3c9fba63fe9b&quot;/> </method> </fence> </clusternode> </clusternodes> <cmanexpected_votes=&quot;1&quot;two_node=&quot;1&quot;/> <fencedevices> <fencedeviceagent=&quot;fence_vmware_soap&quot;ipaddr=&quot;192.168.0.10&quot;login=&quot;root&quot;name=&quot;esxi_fence&quot;passwd=&quot;robinz712&quot;/> </fencedevices> <rm> <resources> <ipaddress=&quot;192.168.8.50&quot;/> </resources> <failoverdomains> <failoverdomainname=&quot;esxi_domain&quot;nofailback=&quot;1&quot;ordered=&quot;1&quot;restricted=&quot;1&quot;> <failoverdomainnodename=&quot;s1.example.com&quot;priority=&quot;1&quot;/> <failoverdomainnodename=&quot;s2.example.com&quot;priority=&quot;2&quot;/> </failoverdomain> </failoverdomains> <servicedomain=&quot;esxi_domain&quot;exclusive=&quot;1&quot;name=&quot;esxi_service&quot;recovery=&quot;relocate&quot;> <ipref=&quot;192.168.8.50&quot;/> </service> </rm> </cluster>
