在Windows Server 2012 R2的Hyper-V中创建支持RemoteFX的虚拟机
　　

　　今天一个网友问在Hyper-V创建中，支持3D的内容。有一段时间不用Hyper-V了，今天在家里的PC机上，安装测试一下。


1、在Windows 10计算机安装Windows 2012 R2
　　

　　我当前的计算机是Windows 10，有1个128GB的M.2的SSD（图中标号为1的），1个3TB的硬盘作数据磁盘，前几天为了装Windows  7，又添加了一个2TB的硬盘，之后在这个2TB的硬盘上创建了3个主分区、1个扩展分区，其中第1个扩展分区安装了64位的Windows 7企业版（这个版本不会自动升级到Windows 10，图中标号为2的），创建的第2个分区规划是用于Windows Server 2012 R2（图中标号为3的），剩下的两个分区就作数据盘了，如图1-1-1所示。为了容易区分，你可以在每个卷上加上卷标名称。

图1-1-1 分区状态

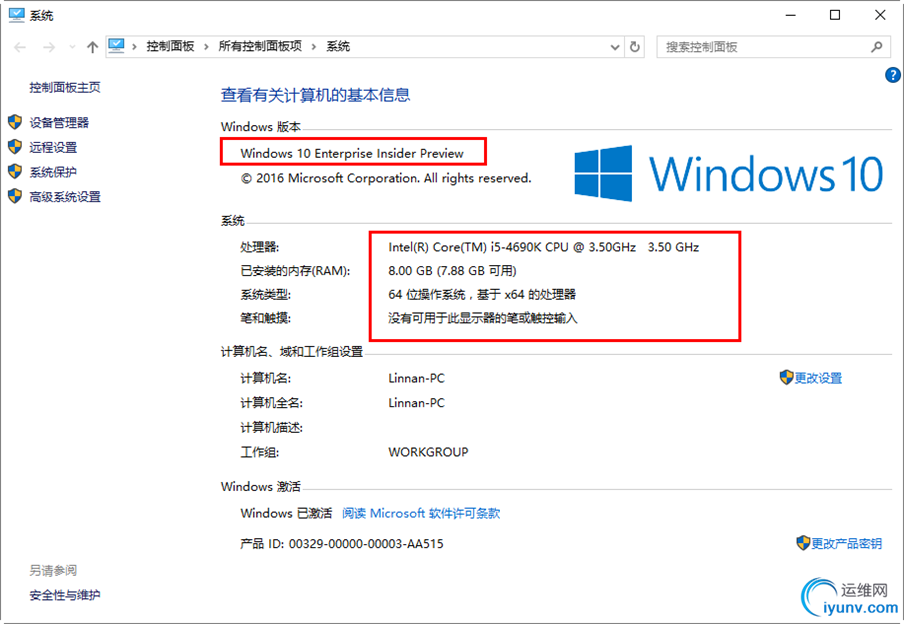

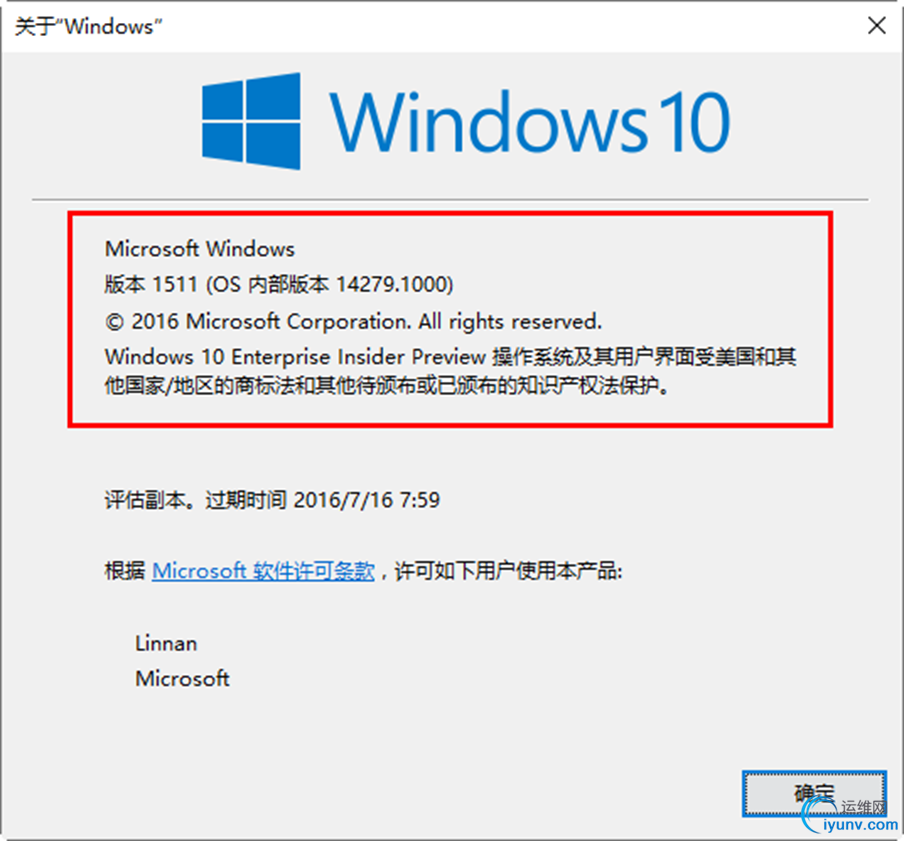

　　当前的Windows 10版本是14279，这是一个预览版。我当前的实验计算机是一个华硕Z97-K的主板、8GB内存、Intel I5-4690K的CPU，没有配独立显卡就是用的CPU中集成的显卡（Intel HD 4600）。

图1-1-2 当前Windows 10

　　现在做测试，大多数都是在虚拟机中，但有的时候，就没有办法在虚拟机中，例如要测试这个Hyper-V、支持RemoteFX功能的虚拟机，需要在物理机上做测试。这时候就需要安装多系统了。实际上，到了Windows 7之后，安装多系统很容易：
　　（1）进入Windows 7（或Windows 8、Windows 10、Windows 2008 R2等系统），在Windows 界面开始安装。
　　（2）有多个"空闲"的分区，每个分区装一个系统，不能将多个系统安装在同一个分区。例如在图1-1-1中，Windows 10安装在128GB的M.2硬盘上，Windows 7安装在标号为2的这个主分区中，Windows 2012将要安装在标号为3的分区中。如果你还要安装更多的"Windows系统"，再创建更多的分区就行。如果你的硬盘，没有单独的分区，则可以压缩现有分区，在压缩出的分区中，创建新的分区，或者新建VHDX或VHD文件，挂载虚拟硬盘也是没有任何问题的。
　　在当前的计算机中，已经安装好了Windows 7、Windows 10的多系统。那么接下来简单的介绍一下，在Windows 10中安装Windows Server 2012 R2的内容（安装Windows 7、Windows 8与此类似）。

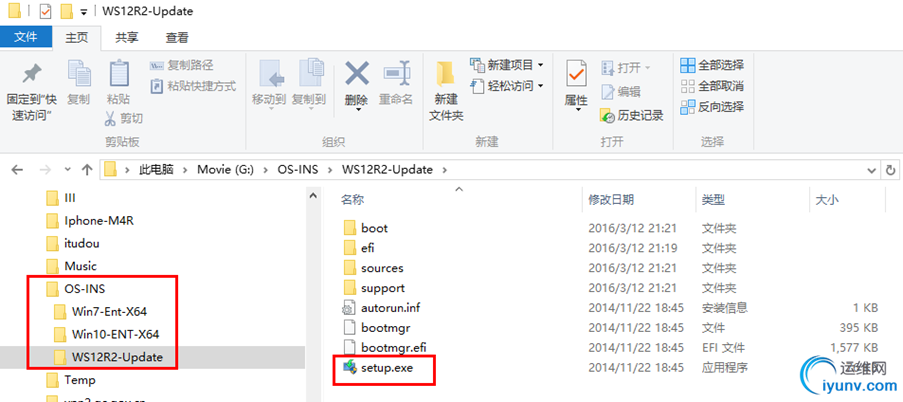

　　（1）进入Windows 10图形界面，加载Windows Server 2012 R2的安装光盘镜像，并将安装光盘镜像里面的所有文件复制到硬盘的一个文件夹中，如图1-1-3所示。在我的这个文件夹中，有Windows 7、Windows 10及Windows 2012的安装文件。

图1-1-3 复制Windows 2012 R2安装文件

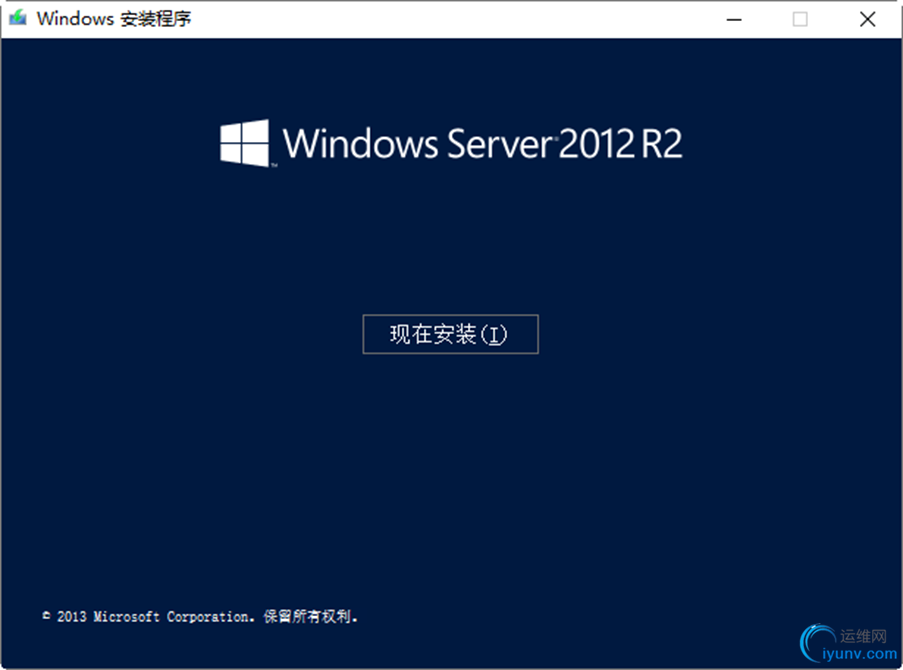

　　（2）之后运行setup.exe，进入安装程序，如图1-1-4所示。

图1-1-4 安装Windows

　　（3）之后安装就比较简单了，输入安装序列号，如图1-1-5所示。

图1-1-5 输入序列号

　　（4）在安装位置，选择图1-1-1中所标记的、卷标为2T_WS12R2-OS的分区，如图1-1-6所示。

图1-1-6 选择安装Windows 2012 R2的分区

　　（5）之后等待安装安装完成，在安装完成第一阶段重新启动之后，在启动菜单项中会添加Windows Server 2012 R2，如图1-1-7，这就是安装好的、带有多系统的启动选择菜单了，之后你可以选择要进入的系统。

图1-1-7 多系统启动菜单

2 安装Hyper-V并创建虚拟机
　　

　　进入Windows Server 2012 R2之后安装Hyper-V及远程桌面服务中的"虚拟化主机"功能。安装完成之后，多次重启之后，进入Hyper-V管理器。

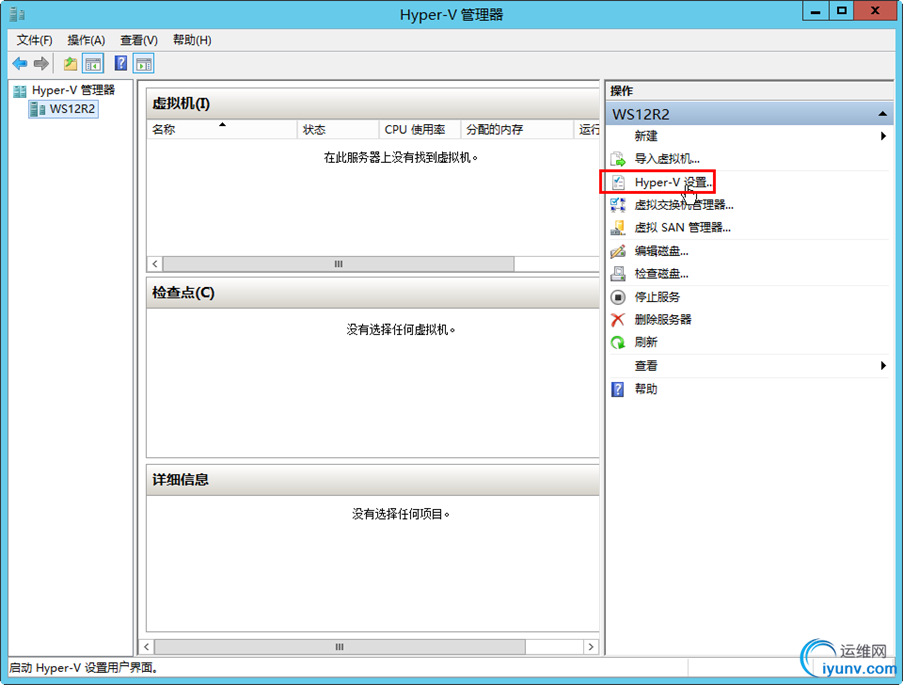

　　（1）选择"Hyper-V设置"，如图2-1-1所示。

图2-1-1 Hyper-V设置

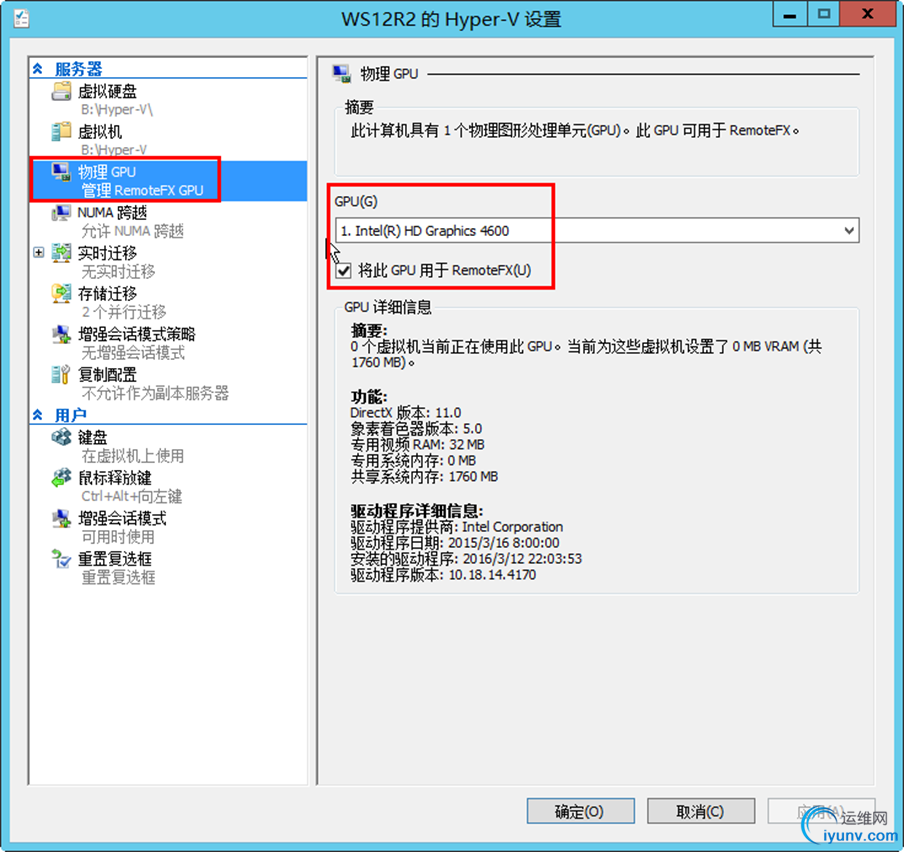

　　（2）在"物理GPU"选项上中，在右侧下拉列表中选择要用于物理GPU的显卡，当前是Intel HD 4600，选中"将此GPU用于RemoteFX"，如图2-1-2所示。

图2-1-2 物理GPU

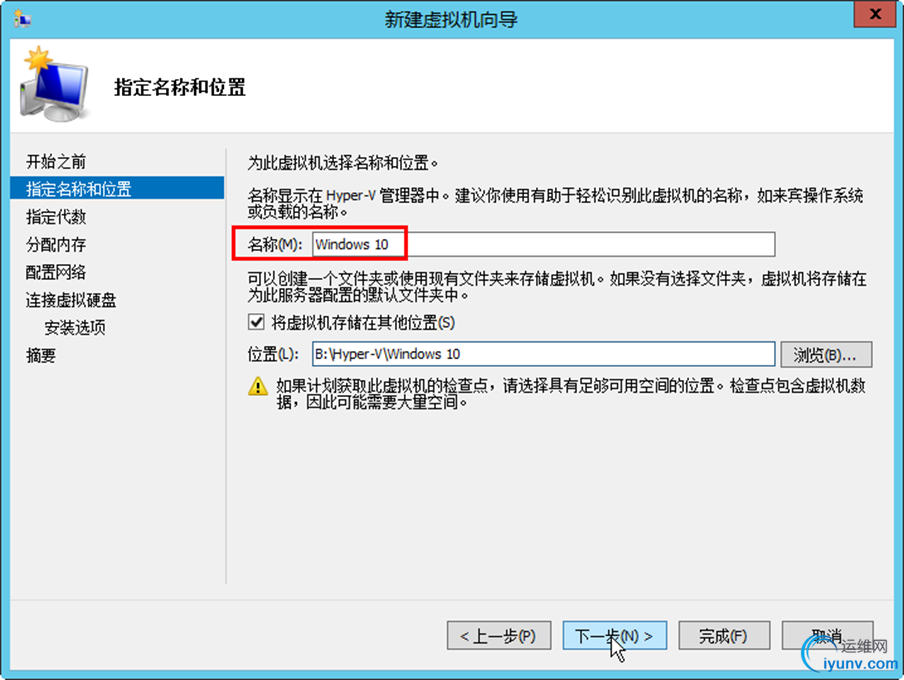

　　（3）创建虚拟机，设置虚拟机名称为Windows 10，将虚拟机保存在一个单独的文件闪中，如图2-1-3所示。

图2-1-3 创建虚拟机

　　（4）在"指定代数"中，选择"第一代"，如图2-1-4所示，目前只有第一代虚拟机才支持RemoteFX功能。

图2-1-4 选择第一代虚拟机硬件

　　（5）其他选择默认值，或者根据情况选择，在本示例中为虚拟机分配2GB内存（我当前主机只有8GB，如果你的主机配置高，根据你的需要设置更大的内存也可）、设置127GB硬盘，如图2-1-5所示。

图2-1-5 指定虚拟硬盘

　　（6）设置虚拟机完成，如图2-1-6所示。

图2-1-6 创建虚拟机

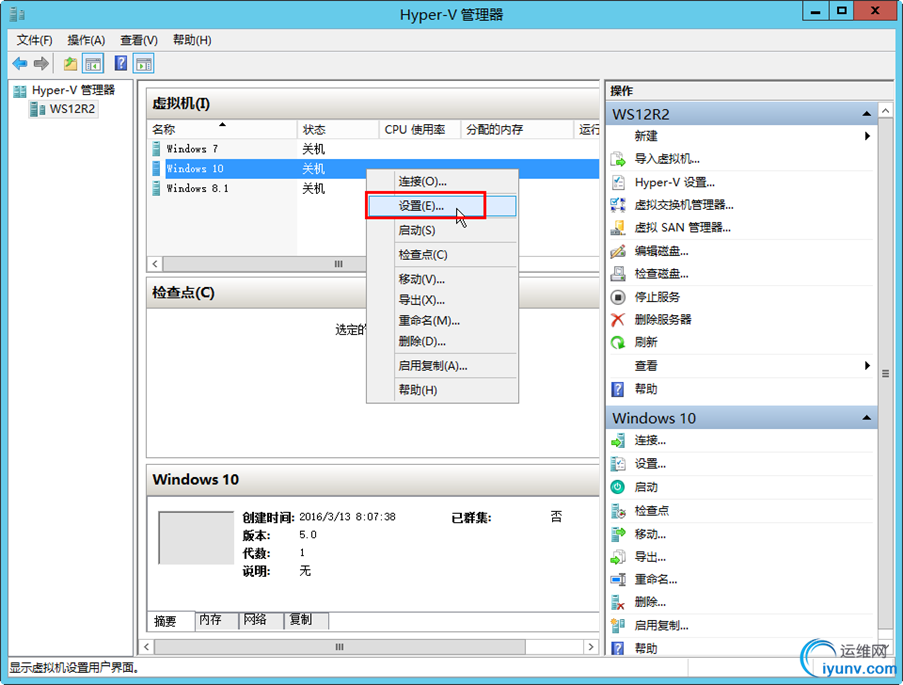

　　（7）修改虚拟机的设置，如图2-1-7所示。

图2-1-7 修改虚拟机设置

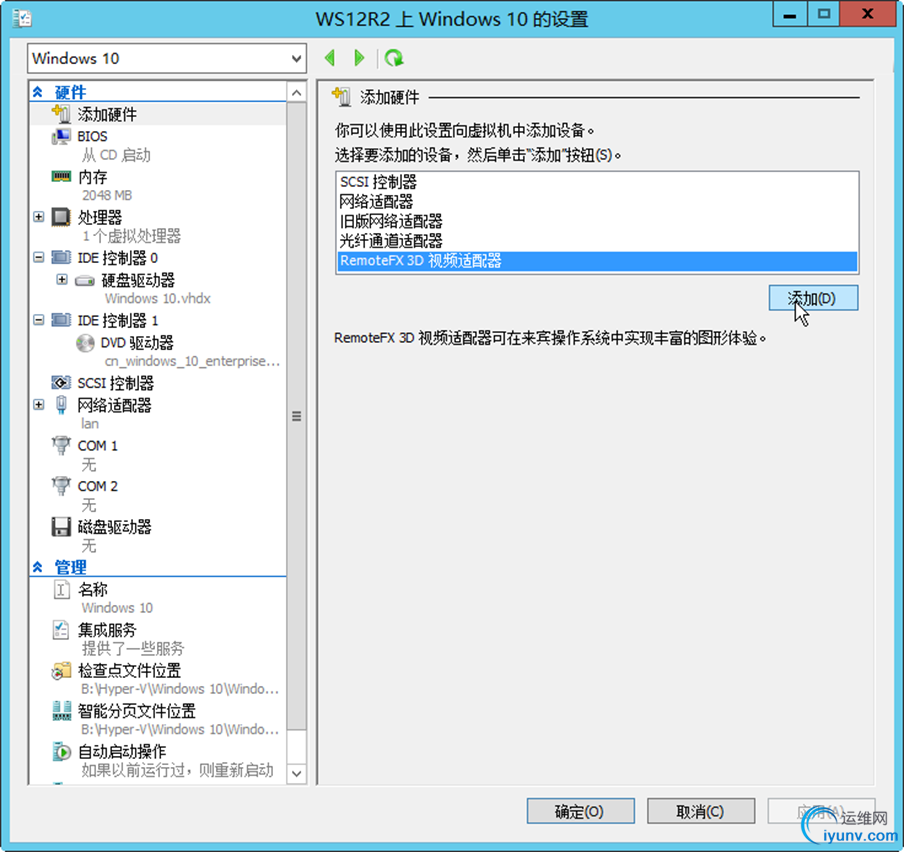

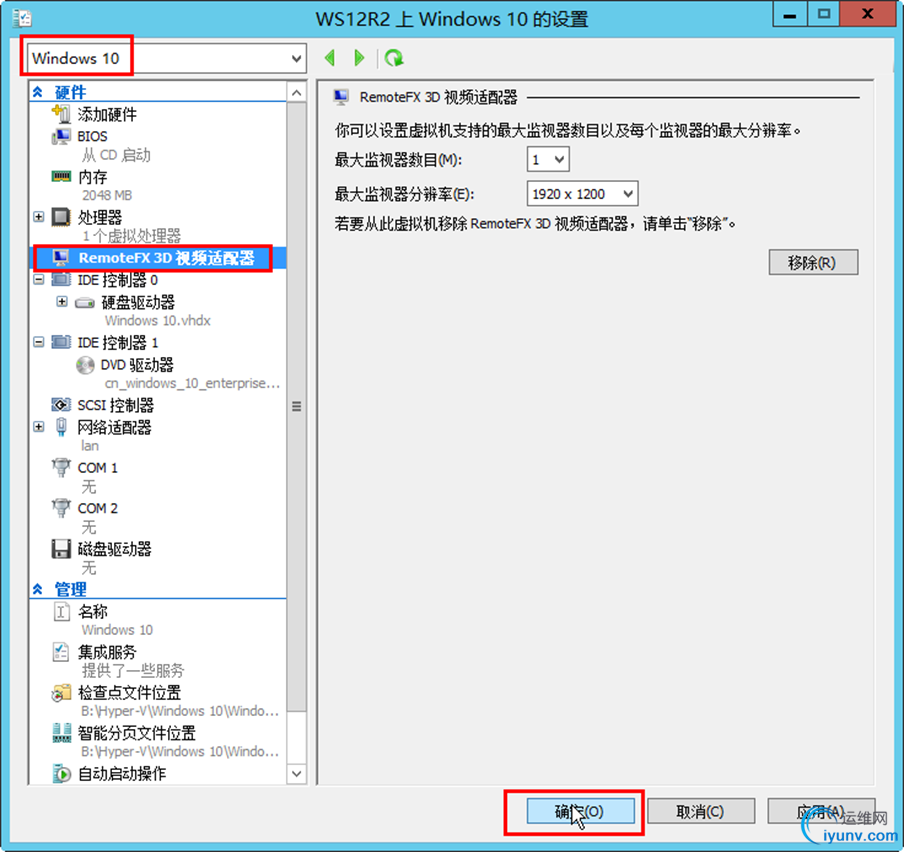

　　（8）在"添加硬件"选项中，选择"RemoteFX 3D视频适配器"，单击"添加"按钮，如图2-1-8所示。

图2-1-8 添加Remote3D 适配器

　　（9）添加之后，单击"确定"按钮，完成设置，如图2-1-9所示。在此还可以设置监视器的数目、最大监视器的分辨率。

图2-1-9 完成设置

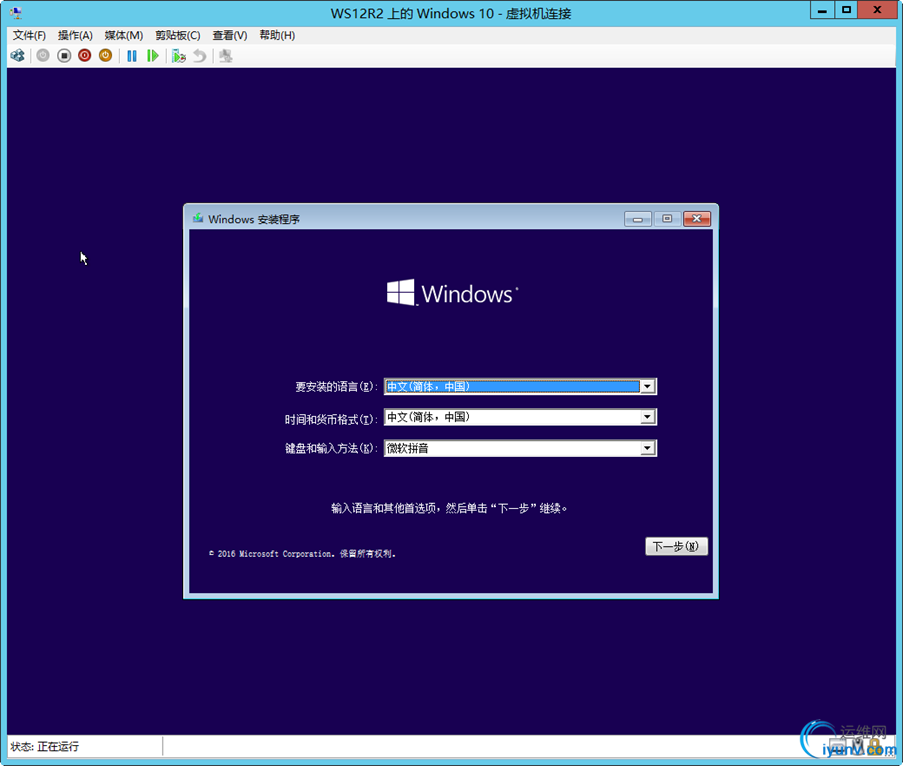

　　（10）之后启动虚拟机，并在虚拟机中安装Windows 10，如图2-1-10所示。

图2-1-10 安装Windows 10

　　（11）安装完成之后，在Windows 10虚拟机中，执行dxdiag，在"显示"选项卡中，可以当前已经支持3D加载，显卡名称为"Microsoft RemoteFX 图形设备-WDDM"，如图2-1-11所示。

图2-1-11 3D加载己启用

　　（12）返回到Hyper-V管理器，在"Hyper-V设置→物理GPU"中，在"GPU详细信息"中看到，有1个虚拟机当前正在使用此GPU，如图2-1-12所示。

图2-1-12 GPU详细信息

　　如果关闭Windows 10的虚拟机，删除"RemoteFX 3D视频适配器"，再次启动虚拟机并进入系统，执行dxdiag，看到的显示名称是"Microsoft Hyper-V视频"，如图2-1-13所示。

图2-1-13 Hyper-V视频

3 Windows 7虚拟机测试
　　

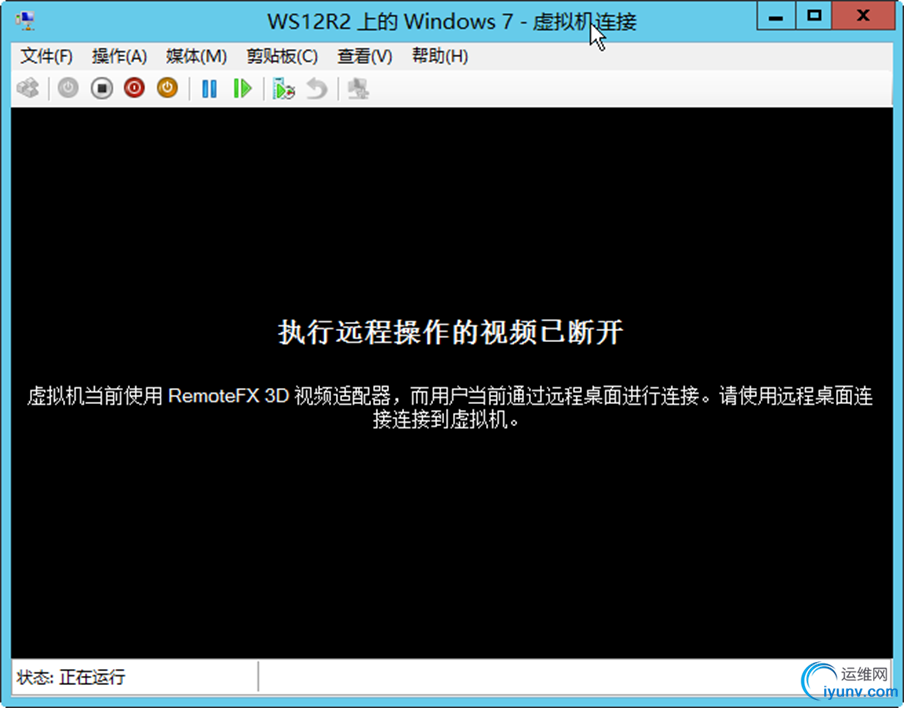

　　如果你是在Hyper-V中创建Windows 7的虚拟机，并且安装Windows 7的操作系统，如果添加"RemoteFX 3D视频适配器"，则不能使用控制台的方式进入Windows 7的虚拟机，如图3-1-1所示，这是在添加了"RemoteFX 3D视频适配器"的虚拟机，安装完Windows 7之后的提示。

图3-1-1 不能显示

　　对于这种情况，你需要关闭虚拟机，修改虚拟机配置，先移除"RemoteFX 3D视频适配器"，如图3-1-2所示。

图3-1-2 移除显卡

　　再次启动虚拟机，进入Windows 7操作系统之后，设置IP地址、启动远程桌面连接功能，并为当前的用户设置一个密码（或者为Administrator设置密码并启用该账户），之后关闭虚拟机，修改虚拟机设置，并重新添加"RemoteFX 3D视频适配器"，再次启动虚拟机。

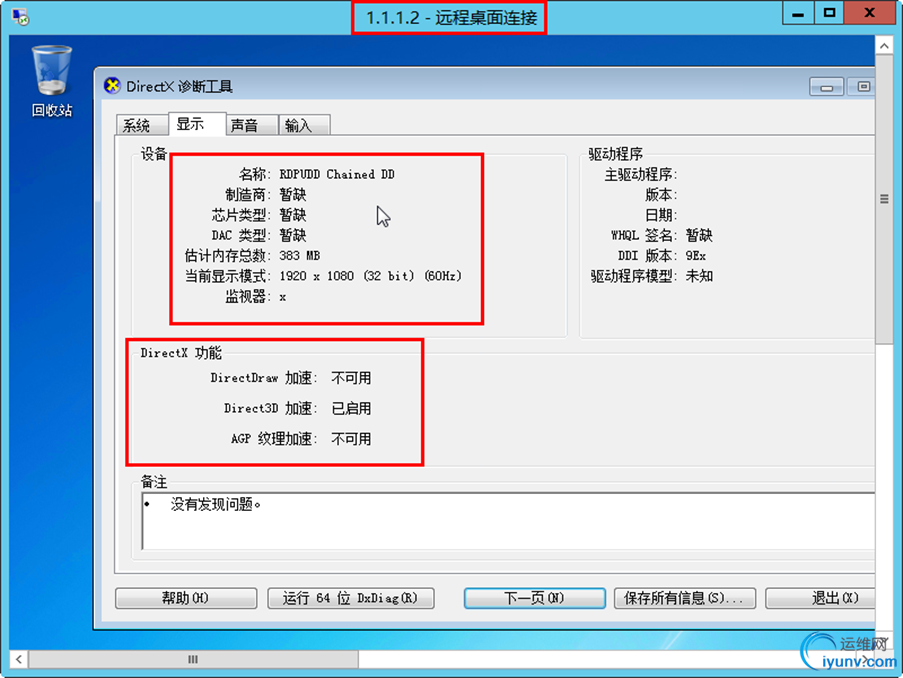

　　当虚拟机再次启动之后使用"远程桌面连接"，连接到这个Windows 7的虚拟机，如图3-1-3所示，执行dxdiage，可看信息。

图3-3-3 RDPUDD显卡

　　如果没有添加"RemoteFX 3D视频适配器"显卡，则看到的是"Microsoft Hyper-V视频"，如图3-3-4所示。

图3-3-4 标准虚拟显卡

4 RemoteFX的要求
　　

　　最后我再简单介绍一下RemoteFX的要求。
　　显卡：Windows Server 2012中对RemoteFX的硬件需求较低，一般支持支持DirectX 11的显卡并安装驱动程序即可。
　　CPU：你服务器上的处理器也必须支持Second Level Address Translation (SLAT)扩展、Data Execution Prevention (DEP)，并在服务器固件中启用虚拟化。
　　SLAT（Second Level Address Translation）二级地址转换技术，在Intel和AMD处理器中均有所支持，但名称有所不同，Intel叫做EPT（Extended Page Tables），在Nehalem架构中开始支持；AMD叫做RVI(Rapid Virtualization Indexing),在第三代Opteron处理器Barcelona中才开始支持。
　　如果你想看你的计算机，是否启用这一功能，执行msinfo32，在"系统摘要"最后四行可以看到，如图4-1-1所示。

图4-1-1 系统摘要

　　支持RemoteFX的Hyper-V VM必须配置最低数量的RAM。对于x86 VM，必须配置至少1024 MB RAM，x64 VM必须至少2048 MB RAM。　
　　虚拟机操作系统必须是Windows 7 SP1企业版或旗舰版，或者Windows 8.1、Windows 10，需要"第一代"虚拟硬件。
　　最后说明，Hyper-V 我有一段时间不用了，我写的比较仓促，本文如有错误，欢迎指正。
　　关于Hyper-V的较为详细的使用，请观看我的视频课程"如何组建Hyper-V实验环境实战视频课程"，链接为http://edu.51cto.com/course/course_id-2446.html
