虚拟化实践之二：Hyper

zhangsanfeng88

　　虚拟化部署通常有两种形式：一种是寄居架构，将虚拟化软件运行在宿主机操作系统之上；另一种是裸机架构，虚拟化软件直接运行在物理主机上。
　　Hyper-V两种形式都能支持，两者的功能基本是一样的。至于两者的区别，主要有以下几点：
　　1、 前者有图形界面，管理更方便，后者管理主要用命令来管理，管理相对复杂些；
　　2、 前者成本非常高，因为要购买操作系统和虚拟化授权，后者是完全免费的，无论是软件还是授权都免费；
　　3、 前者系统资源占用大，稳定性稍差，后者只有核心安装，资源占用小，稳定性更好；
　　Hyper-V群集在图形界面的部署比较简单，网上的资料也较多，而命令行下部署的资料比较少，本文想系统的谈谈命令行部署Hyper-V群集。
　　一、 实验目的
　　部署Hyper-V群集，实现宿主机或虚拟机故障转移和自动迁移功能。
　　二、 网络架构和拓扑
　　本方案中共有三台物理服务器，其中一台安装Windows Server 2012 R2部署DC和ISCSI存储，另外两台群集节点HY01和HY02，安装Hyper-V Server 2012 R2，节点之间未部署专门的心跳网络。

主机名	IP地址
DC&ISCSI	192.168.97.211
HY01	192.168.97.232	群集IP：192.168.97.212
HY03	192.168.97.233

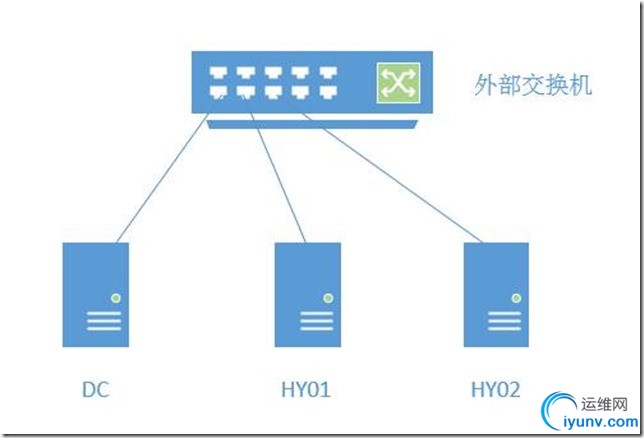

　　拓扑图如下：

　　三、 实验准备
　　1、 三台服务器安装相应的系统，并配置IP地址，这里略过；
　　2、 DC服务器添加域控制器（同时安装DNS服务器）、ISCSI目标服务器、故障转移群集；

　　3、 配置Hyper-V主机
　　配置IP地址和DNS，DNS需指向DC服务器

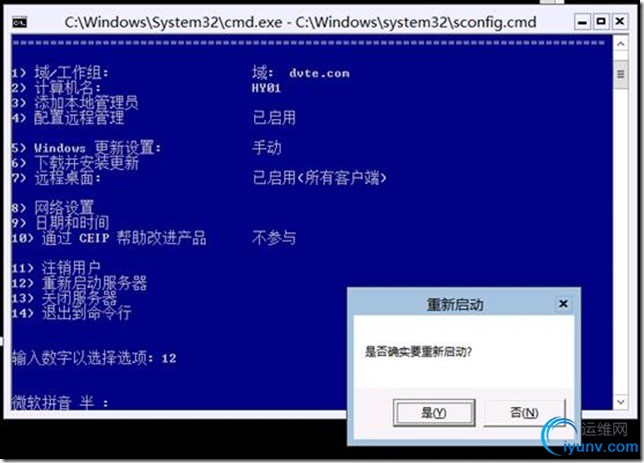

　　把服务器加入域XX.com、更改计算机名

　　四、 实验配置
　　1、 DC服务器添加群集共享磁盘，包括仲裁盘和数据盘，分别分配2G和100G

　　2、 HY01主机在命令行下输入iscsicpl，运行iscsi发起程序

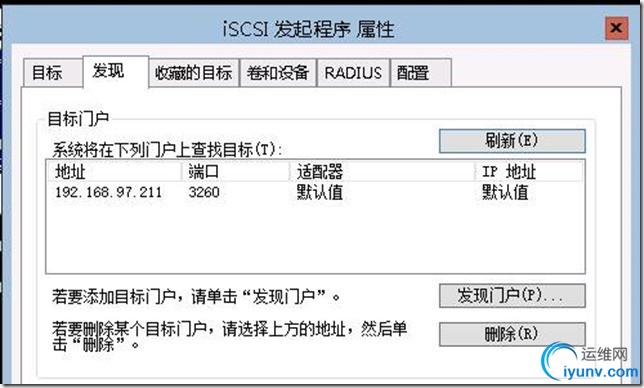

　　在发现-目标门户下输入ISCSI服务器地址192.168.97.211

　　连接共享磁盘

　　输入磁盘管理命令diskpart

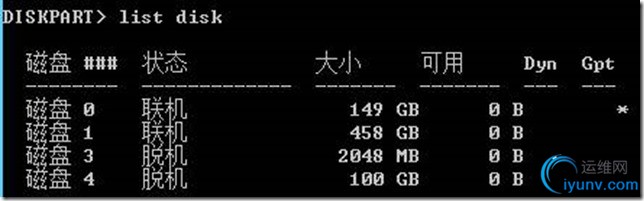

　　显示磁盘list disk，可以看到两个脱机状态的磁盘

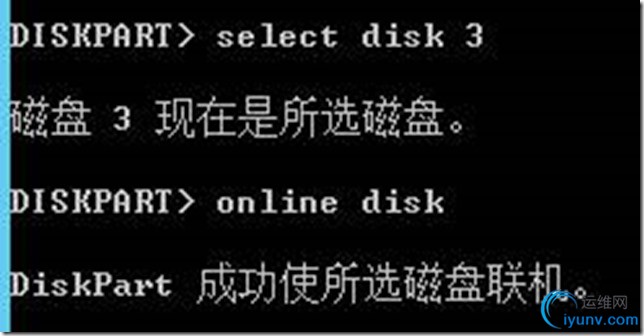

　　选择磁盘select disk 3
　　改成联机状态online disk

　　清除只读属性attr disk clear readonly

　　创建主分区create partition primary，必须为主分区，否则无法格式化
　　格式化分区format quick

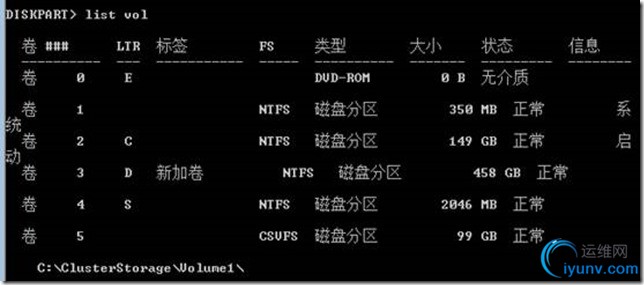

　　显示卷list vol

　　分配一个未使用的盘符assign letter S：
　　仲裁盘分配盘符为S，
　　数据盘重复上述配置，并分配O
　　配置成功后，可以看到两个共享磁盘

　　HY02的配置基本与HY01相同，只需运行iscsi发起程序连接共享磁盘、并将共享磁盘联机即可
　　3、 节点配置群集
　　在两台节点服务器HY01和HY02，先关闭防火墙netsh f set op di

　　进入powershell模式

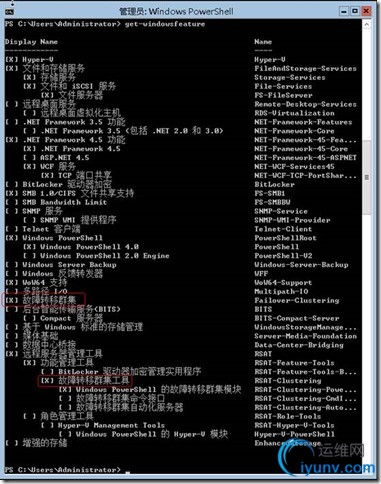

　　键入：get-windowsfeature，用来查看 windows组件。命令框中会显示所有的功能列表和安装情况

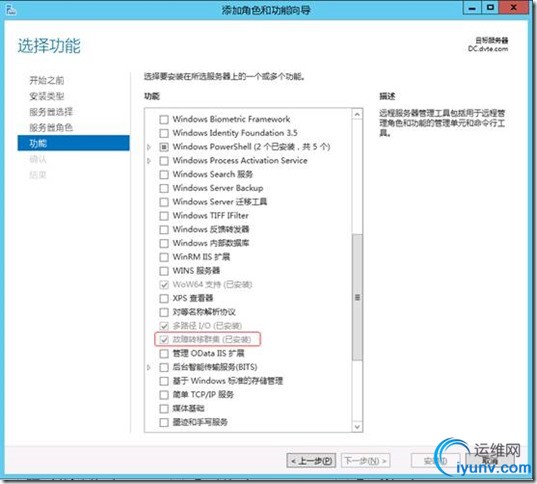

　　键入Add-windowsfeature failover-clustering，添加故障转移群集
　　键入Add-windowsfeature rsat-clustering，添加故障转移群集工具

　　4、 添加群集

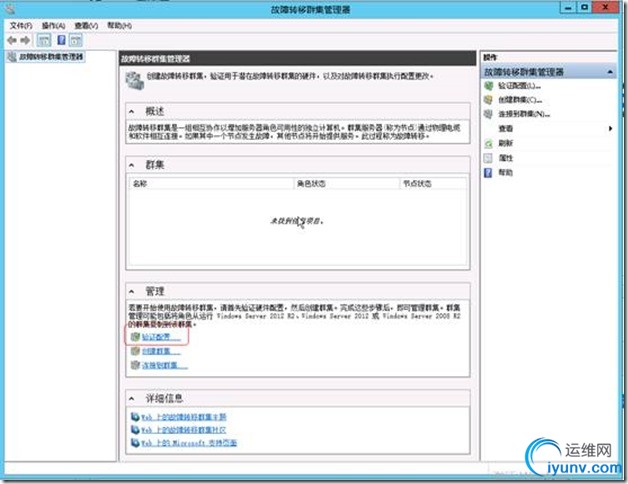

　　在DC服务器上运行故障转移群集管理器

　　验证配置-

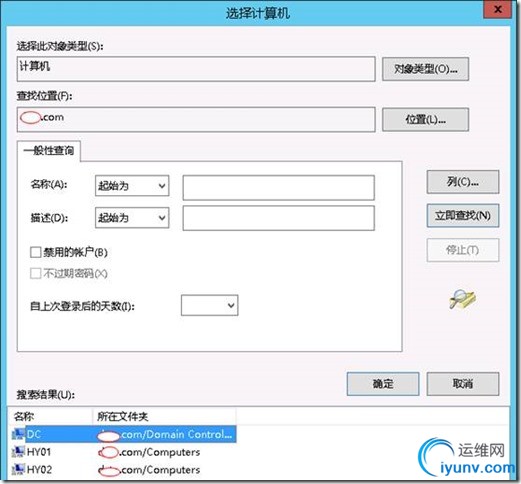

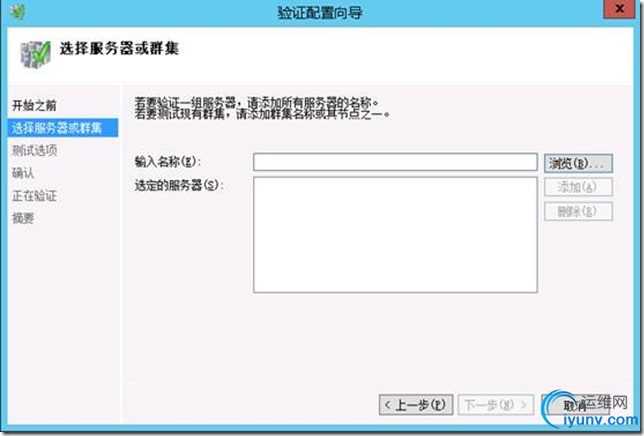

　　选择服务器，

　　添加HY01和HY02节点

　　运行所有测试

　　选择磁盘

　　开始测试

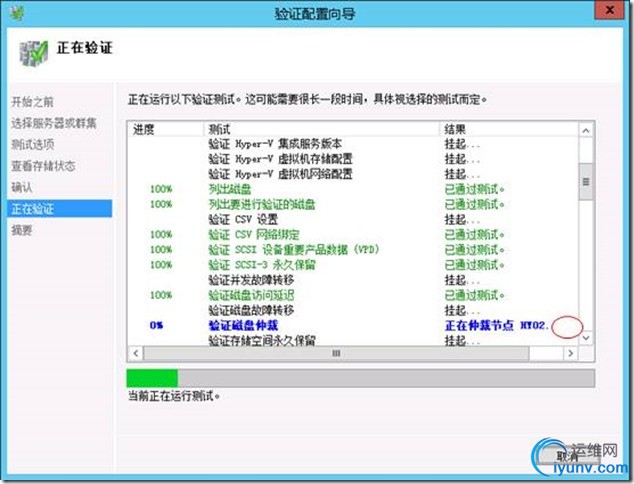

　　测试中…….

　　测试结果，只要没有明显提示说不成功就行，有些警告可以不理

　　勾选立即使用经过验证的节点创建群集

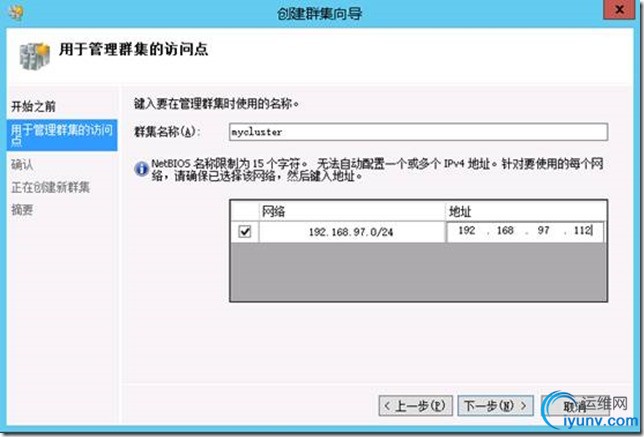

　　输入群集名称和IP地址

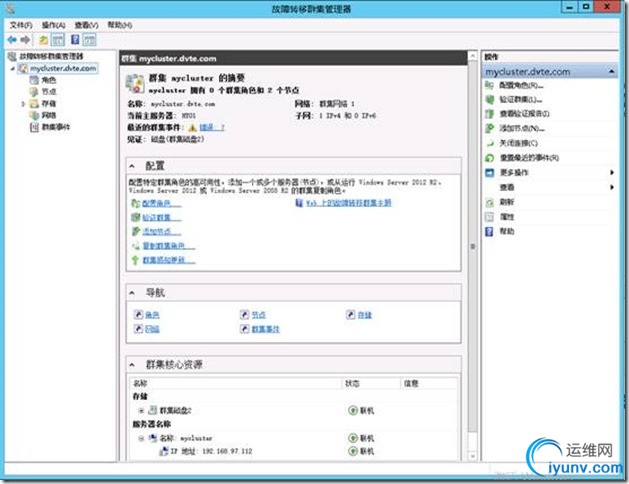

　　创建群集成功

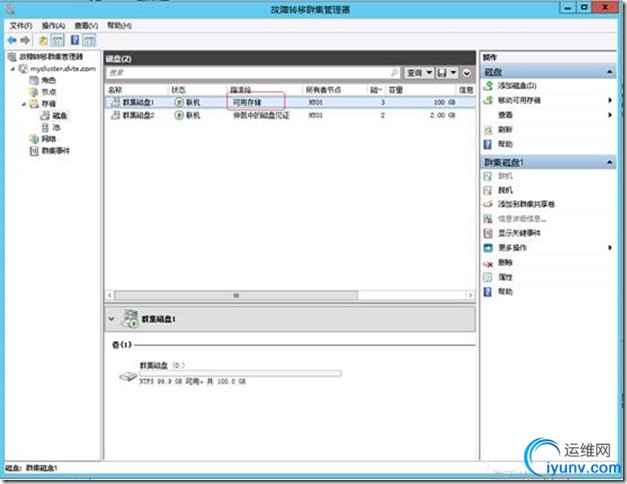

　　点存储-磁盘-可用存储

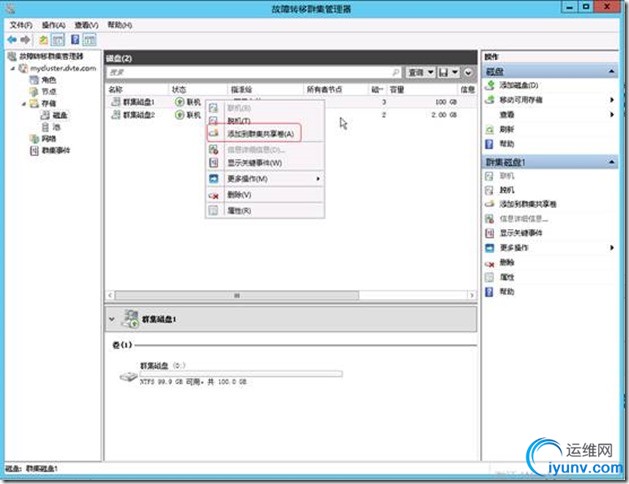

　　右键-添加到群集共享卷

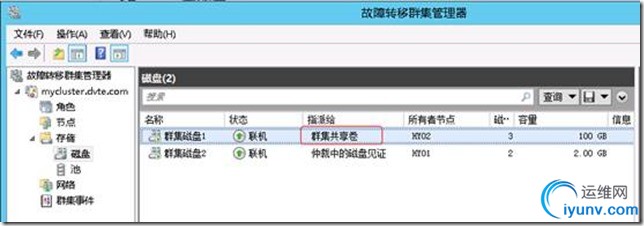

　　变成群集共享卷

　　点节点能看到两台节点服务器的状态

　　5、 虚拟机管理
　　打开Hyper-V管理器，连接至HY01和HY02

　　在安装虚拟机之前还需要做些准备工作。
　　首先，创建虚拟交换机，虚拟交换机上联到物理交换机的接口是trunk模式，因此可用在该主机上配置不同vlan的IP地址

　　必须选对正确的物理网卡，VLAN ID 97对应的就是管理地址对应的vlan号。
　　其次，Hyper-V设置里面更改默认的虚拟硬盘和虚拟机文件的存放位置
　　默认是这个

　　都要改为C:\ClusterStorage\volume1，这是群集共享磁盘地址

　　最后开始安装虚拟机系统， 必须安装在群集共享磁盘里才能实现故障转移和实时迁移等功能。
　　由于物理网卡是trunk模式，因此必须给每台虚拟机的虚拟网卡分配vlan号。
　　虚拟机右键-设置

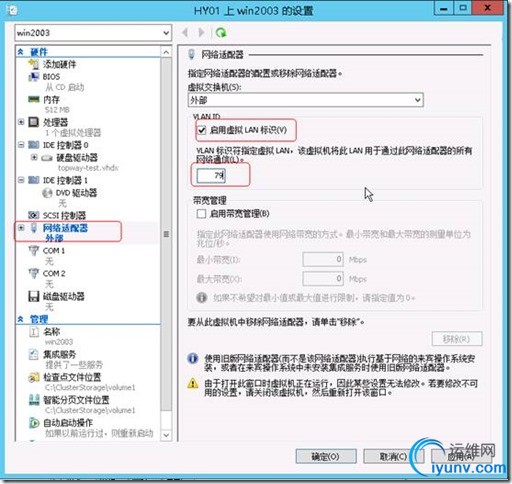

　　选网络适配器-启用虚拟LAN标识，并填入该虚拟机要配置的IP地址相应的vlan号

　　配置IP地址

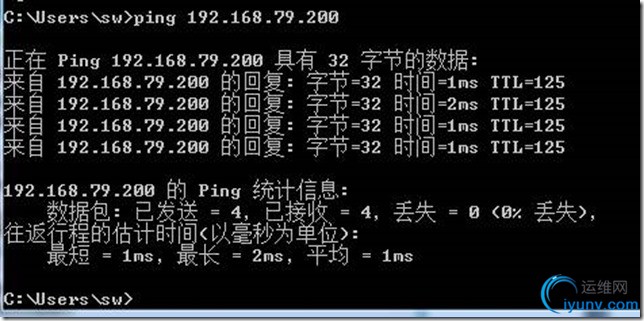

　　Ping网关通了

　　从外部ping该虚拟机也通

　　6、 群集角色

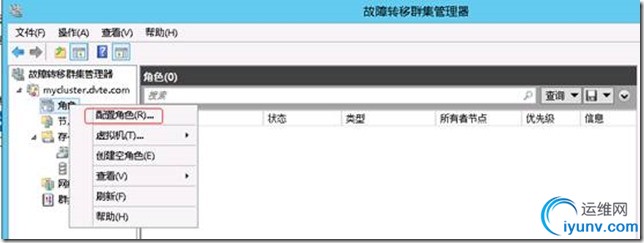

　　打开群集管理器-角色-右键配置角色

　　选中虚拟机

　　勾选虚拟机

　　配置成功

　　五、 测试
　　1、 实时迁移测试

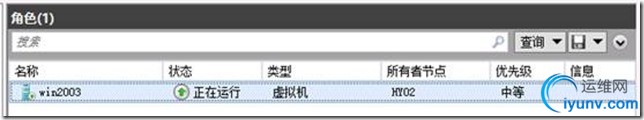

　　打开群集管理器，角色下有虚拟机win2003原本部署在HY01主机上
　　右键移动-实时迁移-选择节点

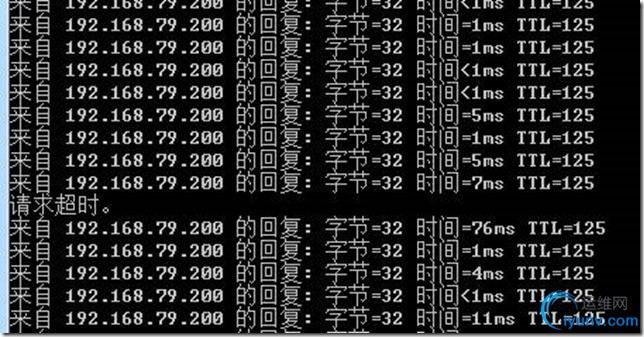

　　从外部ping虚拟机ip，只丢一个包，就迁移到主机HY02上了

　　2、 快速迁移测试
　　打开群集管理器，角色下的win2003目前部署在HY02上
　　右键移动-快速迁移-选择节点

　　迁移后，虚拟机暂时停机，丢包数量取决于是否手动恢复网卡状态

　　3、 故障迁移测试

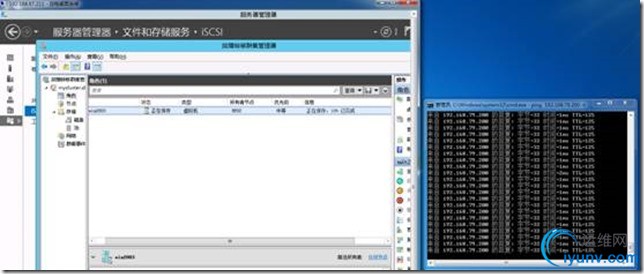

　　Win2003运行在HY01上，重启HY01主机

　　只丢一个包，自动切换到HY02上

　　4、 移动虚拟机存储
　　Win2003运行在HY01上，虚拟硬盘的默认位置是C:\ClusterStorage\volume1，点击“检查”

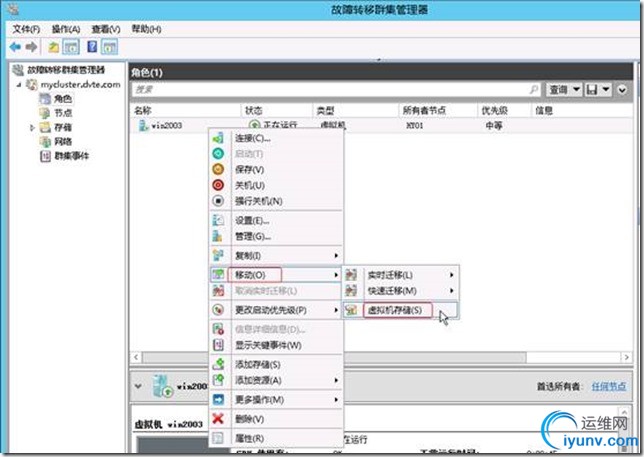

　　右键-移动-虚拟机存储

　　将上方的虚拟机文件拖动到右下方的目标位置，点启动

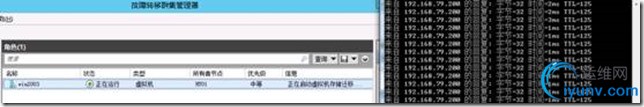

　　正在启动虚拟机存储迁移，网络不会中断

　　六、 总结
　　1、 群集技术非常成熟，用虚拟化的高可用性非常不错；
　　2、 实时迁移和快速迁移差别还是挺大的，前者不会造成停机，后者会短暂停机，感觉后者似乎没有存在的必要；
　　3、 DC可以部署在虚拟机上，也可以部署在单独的物理服务器上，或者和ISCSI存储服务器部署在一台物理服务器上；
　　4、 ISCSI存储服务器似乎是整个虚拟化的一个单点故障，如果该服务器故障，可能所有的虚拟机都无法运行；
　　5、 为了提高存储服务器性能，可以考虑启用多路径I/O，具体测试情况可参看我的实验一。
