System Center 2012 R2 virtual machine manager是一款非常强大的虚拟化管理工具，在企业虚拟化平台和私有云的管理中具有非常重要的作用。
SCVMM创建HYPER-V群集部署规划



系统配置情况

Server Name	服务器脚色	IP	用途	备注	磁盘	大小
SCVMM01	CAS/HUB	192.168.40.31	NLB网卡IP		300GB*2	300GB
		10.10.1.11	心跳网卡IP		RAID 1
SCVMM02	CAS/HUB	192.168.40.32	NLB网卡IP		300GB*2	300GB
		10.10.1.12	心跳网卡IP		RAID 1
SCVMM	Virtual Name	192.168.40.33	NLB虚拟IP
SQLDB	SQL DATA	192.168.40.30	网络IP		300GB*2   RAID 1	300GB
Dc	AD	192.168.40.10	AD,DNS,CA		300G*2   RAID1	2.5TB
Hyper04	HYPER CAS	192.168.40.24	网络IP		1000G*2   RAID1
Hyper05	HYPER CAS	192.168.40.25	网络IP		1000G*2   RAID1
Hyper	Virtual Name	192.168.40.26	NLB虚拟IP

环境及要求：
域名：dwcml.comm.cn
域控服务器系统Windows Server 2012 R2 Datacenter
域控服务器林和域功能级别为Windows Server 2008 R2
所有服务器安装64位版本的 Windows Server 2012 R2 Datacenter
SCVMM服务器安装64位版本的System Center 2012 R2
SCVMM数据库服务器安装64位版本的SQL 2008 R2 SP3
HYPER-V服务器安装64位版本的System Center 2012 R2
所有服务器开启远程桌面并设置默认管理员administrator可以登录
部署步骤：
1、准备4台安装了windows server 2012R2操作系统虚拟机分别名为：DC， SQLDB，SCVMM01 SCVMM02（两台虚拟机分别至少要4G内存）
2、在DC服务器上安装域服务（dwcml.com.cn），并把SQLDB, SCVMM01, SCVMM02两台服务器加入到域中,安装配置SCVMM系统的高可用过程参考另一文档（过程略）。
3、装备2台物理机HYPER04，HYPER05，分别加入域DWCML.COM.CN中，分别安装Windows Server 2012 R2 Datacenter系统，分别添加HYPER-V功能角色，
4、在DC服务器上创建一个域用户账户vmm（用于安装SCVMM服务），并分别在HYPER04，HYPERV06两台服务器中把vmmservices加入到本地管理员组
5、在DC服务器上添加ISCIS目标服务，并且配置ISCSI共享磁盘提供给HYPER04，HYPER05两台服务器使用
6、在HYPER04，HYPER05两台服务器上连接DC服务器提供的ISCSI共享磁盘
8、在群集SCVMM服务器配置安装HYPER-V群集服务器

先决条件准备：

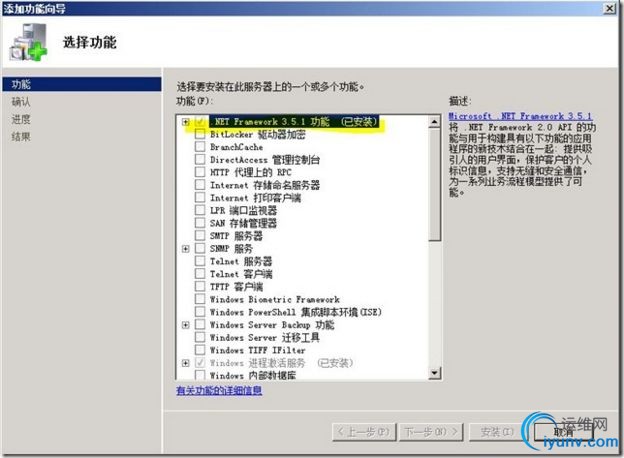

1、在HYPER04，HYPER05服务器中分别安装.NetFramework3.5

2、HYPER04，HYPER05分别加入域中

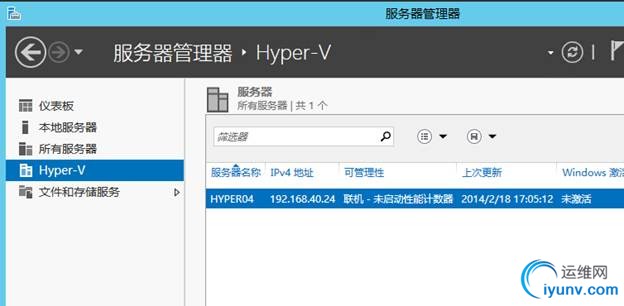

3、HYPER04，HYPER05分别添加HYPER-V功能角色

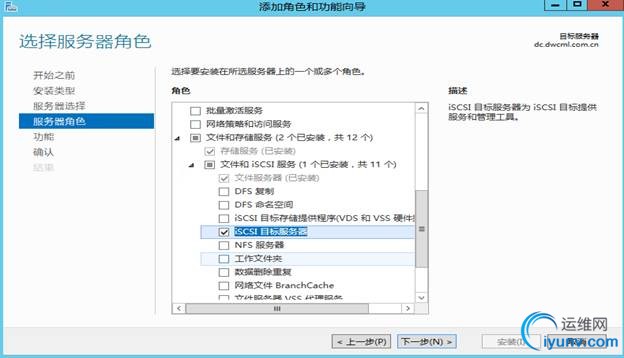

4、在DC服务器上安装ISCIS target目标服务，并且配置ISCSI共享磁盘提供给HYPER04，HYPER05两台服务器使用（添加方法参考上一篇，过程略）

安装完后再创建iSCSI虚拟磁盘我们可以看到SCVMM的二个盘，现在为HPER-V再创建二个盘，为SCVMM高可用服务器使用的。

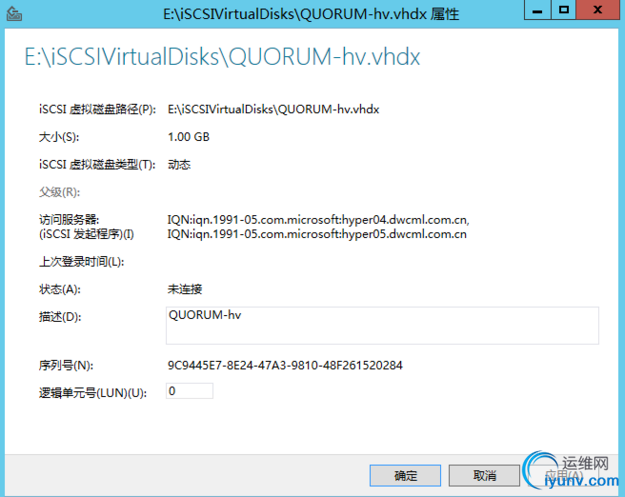

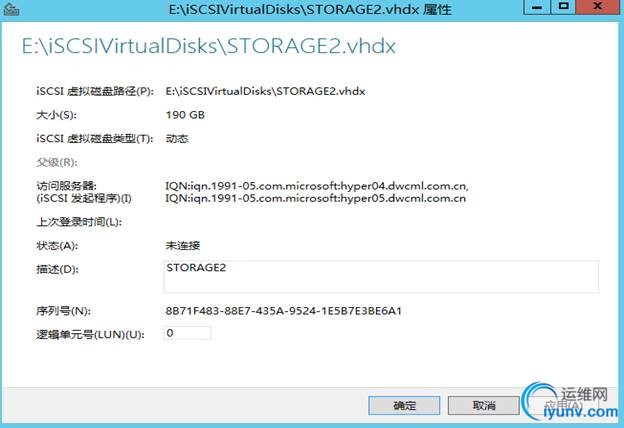

在ISCSI中新建二个磁盘,QUORUM-hv为仲裁盘1G大小,STORAGE2为数据存储盘200g


二个磁盘的访问服务器为HYPER04，HYPER05



在HYPER04，HYPER05中配置ISCSI用户端，启用iSCSI服务

分别在HYPER04，HYPER05中，目标中输入ISCSI服务器192.168.40.10，再点快速连接

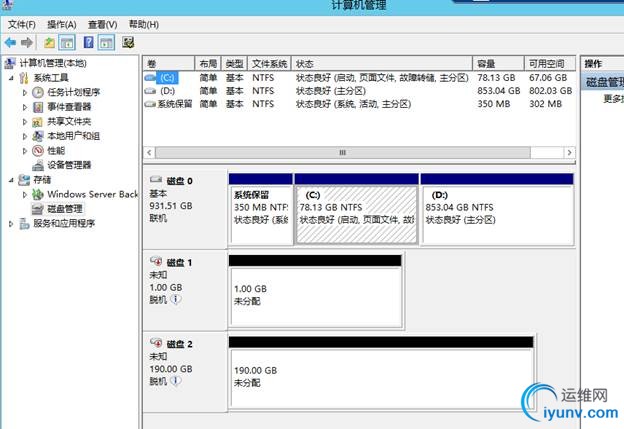

在磁盘管理中可以看到增加了二个iscsi磁盘，显示为脱机

进行联机机就可以正常使用了，HYPER05,方法同HYPER04配置ISCSI磁盘联机


5、在此，HYPER-V群集前期准备工作，等待故障转移角色由SCVMM系统自动创建



SCVMM创建HYPER-V群集安装过程

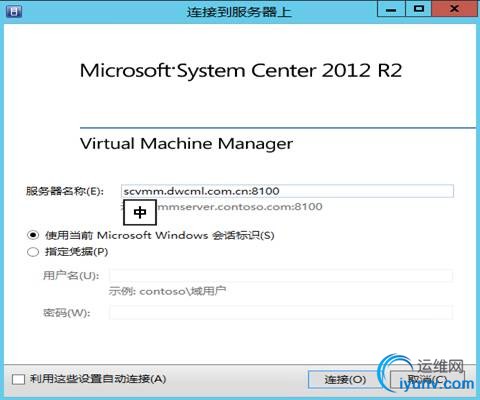

1、在SCVMM01中启动VMM,进入管理界面，准备添HYPER-V主机名，启SCVMM系统，使用群集名登陆系统

进入系统后，选择构造，可以看到之前部署SCVMM01\SCVMM02服务器


2、在添加资源中，选择HYPER-V主机和群集

3、我们是同一个域中，选第一个受信任AD域中的计算机

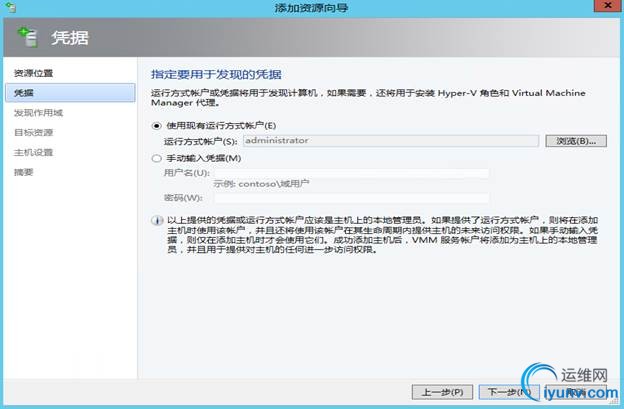

4、指定要用于发现的凭据帐户，我们创建administrator



5、添加二台HPER-V服务器主机FQDN名

6、系统查到这二台主机，添加，下一步

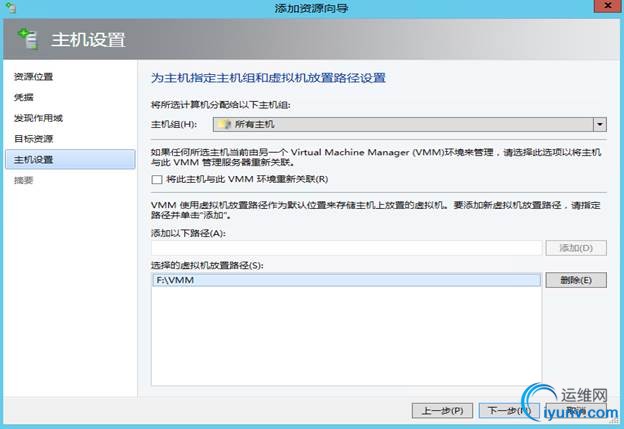

7、指定主机组放虚拟机的路径为F:\VMM

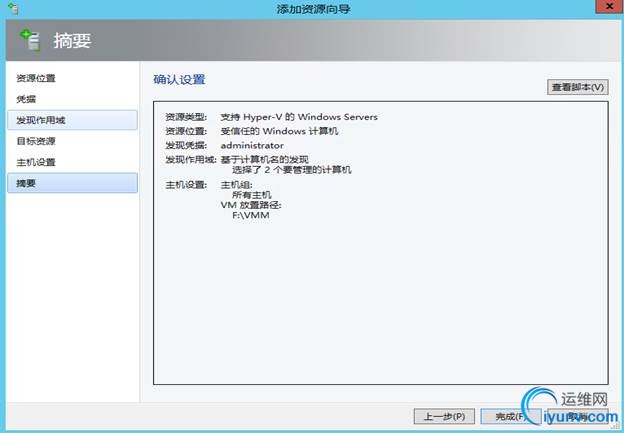

8、HYPER-V的配置完成，等待安装


9、在HYPER04\HYPER05主机中添加代理程序，需要关闭防火墙，否则不成功

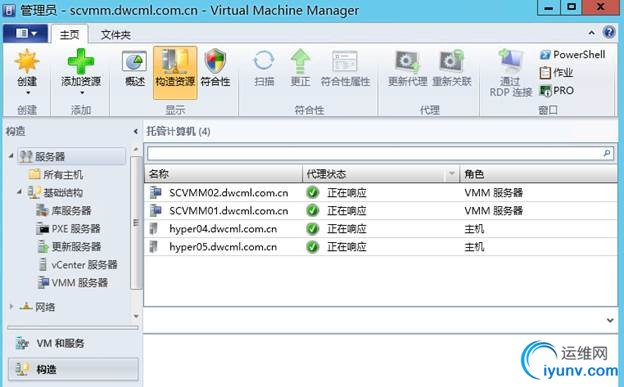

10、添加完成后如下图

11、在构造中，创建HYPER-V群集

12、使用管理员用户创建名为HYPER的HYPER-V群集

13、添加群集主机

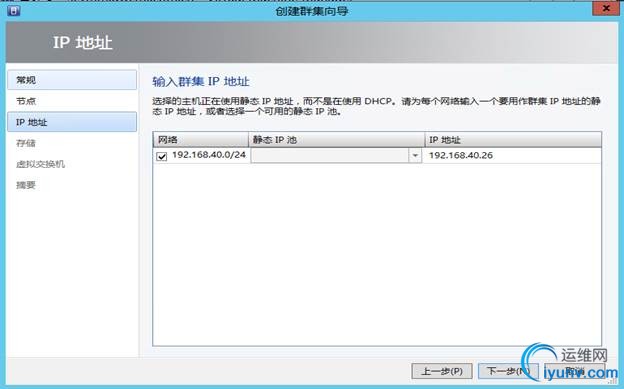

14、输入群集IP

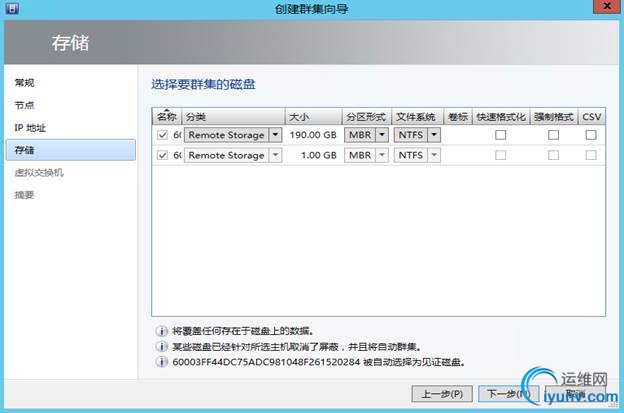

15、选择要群集的磁盘，下一步

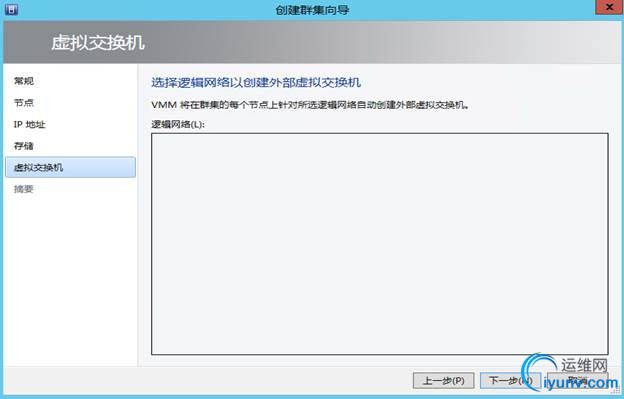

16、虚拟交换机默认，下一步

17、选择完成

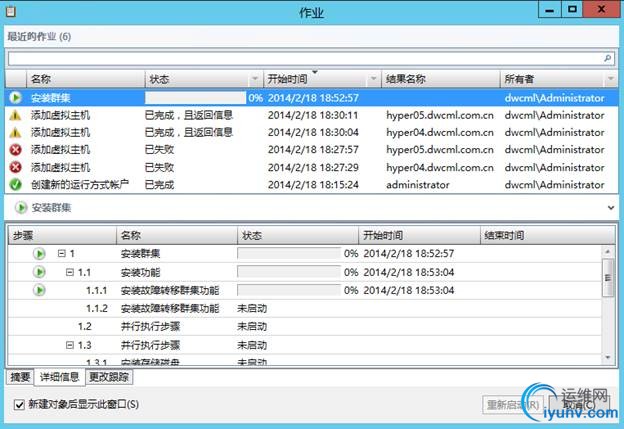

18、等待系统自动创建完，在安装的过程中，HYPER04\HYPER05需要重新启动系统

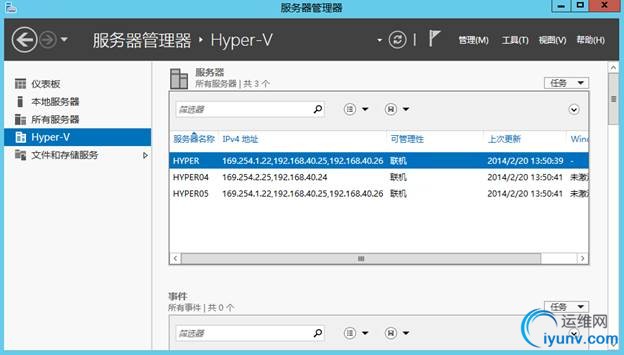

19、创建完后，HYPER04/HYPER05服务器自动安装群集服务



20、在SCVMM中创建HYPER群集部署过程完成，查看服务器其它信息
