Windows server 2012 服务器之NLB网络负载平衡

bco

　　今天，给大家介绍的是NLB，网路负载平衡
　　网络负载平衡，英文简称为NLB，它允许你将传入的请求传播到最多达32台的服务器上，即可以使用最多32台服务器共同分担对外的网络请求服务。网络负载平衡，保证即使是在负载很重的情况下它们也能够，在很快的时间内做出反应。
　　网络负载平衡可以让客户端用一个逻辑Internet名称和虚拟IP地址（又称群集IP地址）访问群集，同时保留每台计算机各自的名称。网络负载平衡对外只须提供一个IP地址（或域名）。
　　当网络负载平衡中的服务器故障，不可用时，网络负载平衡会自动检测到不可用的服务器，并在剩余的服务器中，重新指派客户机通讯。从而实现服务器的高可用，并且，可以根据网络访问量的增多来增加网络负载平衡服务器的数量。
　　下面是今天的实验项目
　　示例：利用Windows Server 2012实现网络负载平衡，并实现WEB站点的高可用

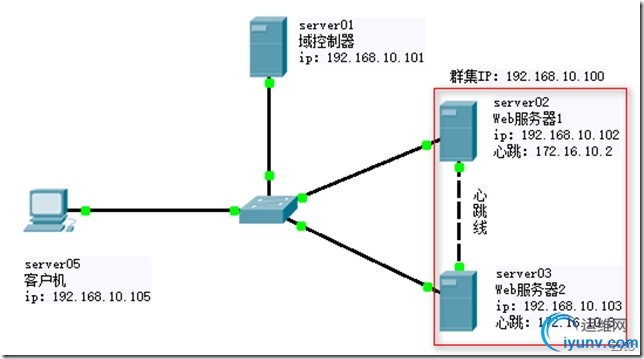

　　下图是今天实验的拓扑图，用两台服务器实现网络负载平衡

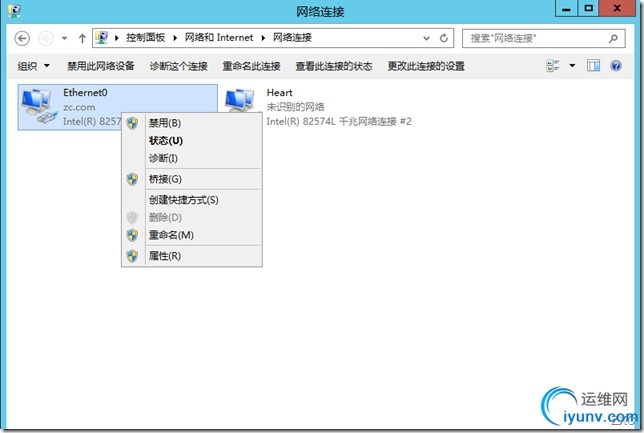

　　先说一下今天的实验环境，server01是域控，server02和server03做负载平衡并安装Web服务，server05是客户机，做测试用，server02和server03两台服务器需要两块网卡，一块用于通信，一块做心跳线，如下图

　　步骤1：安装NLB角色
　　打开服务器管理器，选择添加角色与功能

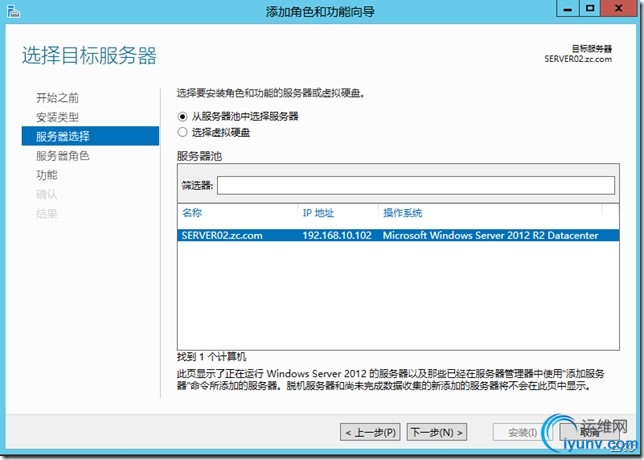

　　检查服务器信息

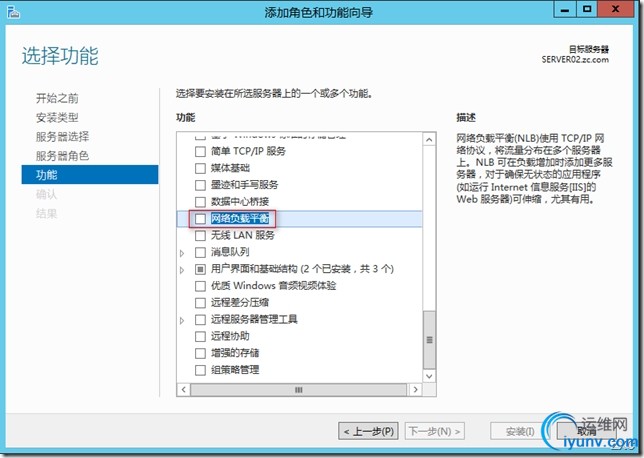

　　在功能中选择网络负载平衡

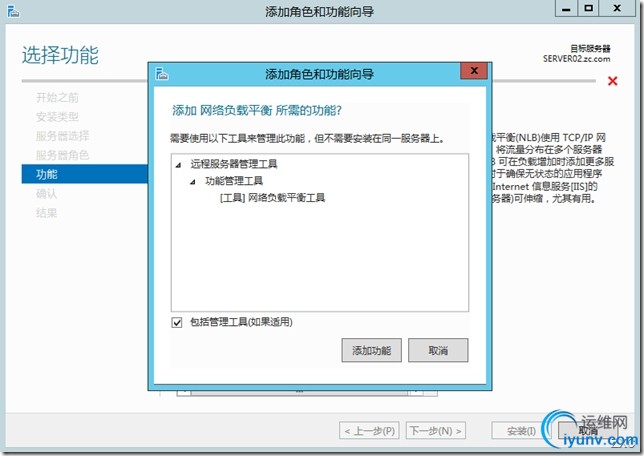

　　添加所需要的功能，并完成安装

　　步骤2： 配置NLB

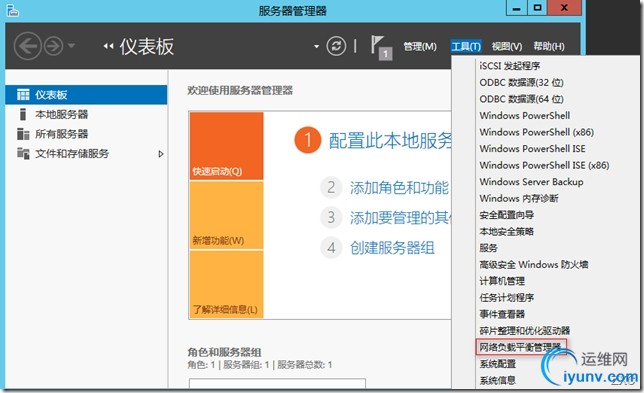

　　打开服务器管理器，单击工具，选择网络负载平衡管理器

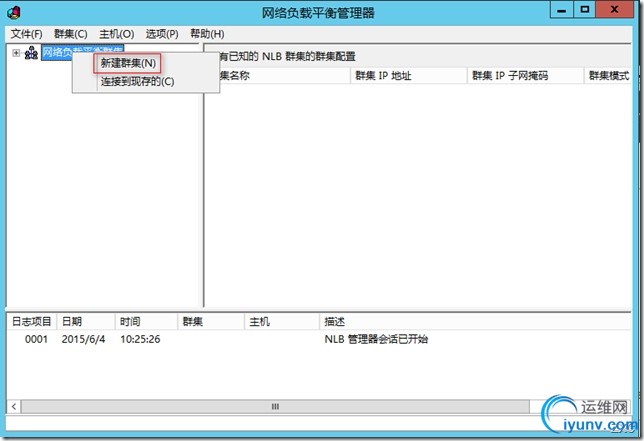

　　右键单击网络负载平衡管理器，选择新建群集

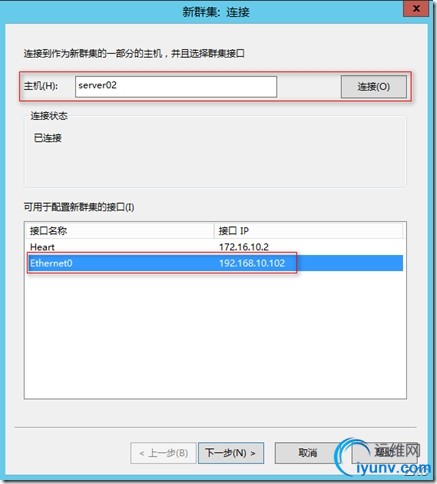

　　输入要做网络负载平衡的服务器的名称，点击链接，选择用于通讯的IP地址

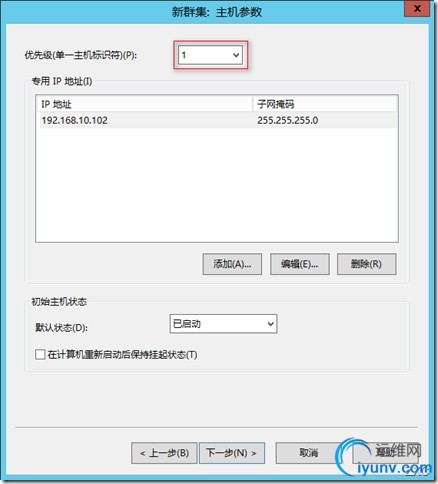

　　选择优先级，一般第一个服务器是1，第二个是2，以此类推

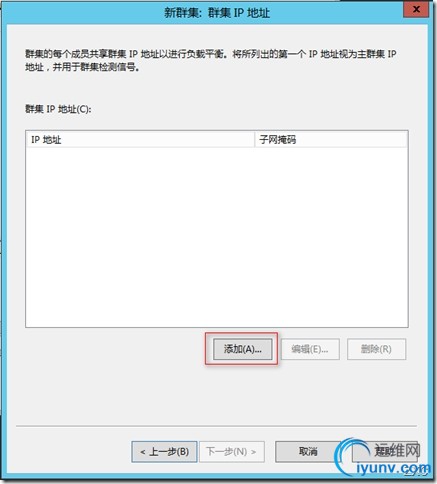

　　单击添加，添加群集IP地址

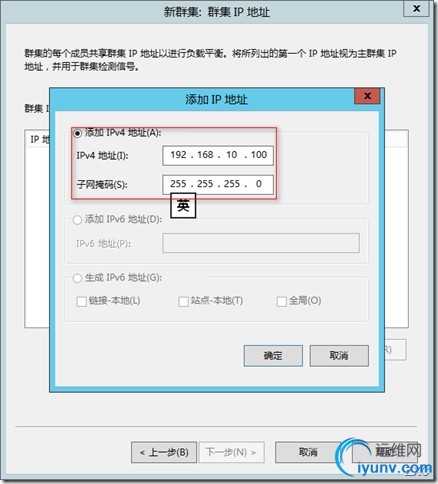

　　输入群集IP地址，单击确定

　　检查群集IP配置，注意群集群集操作模式选项，这里选择的是多播，单击下一步
　　这里我们来稍微介绍一下群集的操作模式
　　群集操作模式：
　　单播： 所有节点的MAC地址会被替换成统一的群集MAC地址
　　多播: 每个节点使用自己的MAC地址

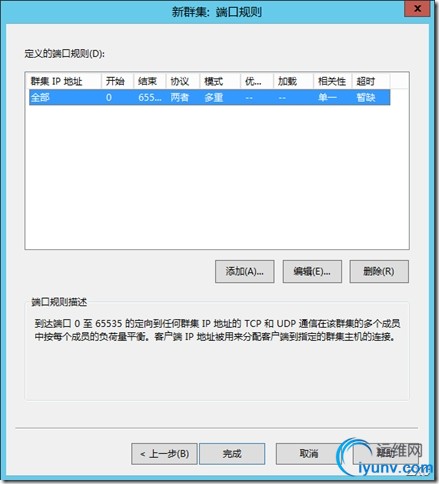

　　配置端口规则，实验环境，默认即可，单击完成

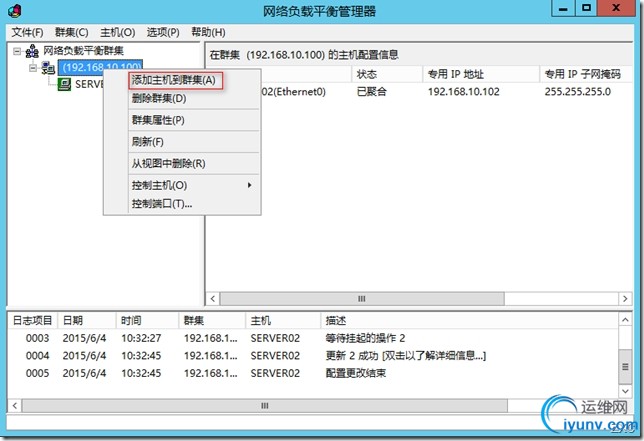

　　这样我们就配置完成了一台服务器，下面我们来给群集添加服务器，右键单击群集IP地址，选择添加主机到群集

　　输入另一台主机的名称server03，单击链接，选择用于通讯的IP地址

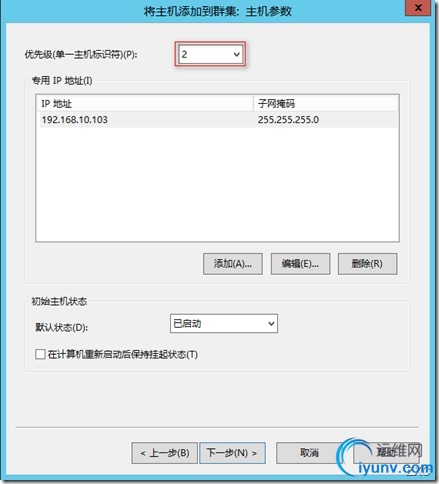

　　大家会发现，这里的优先级变成了2，而且无法选择1，那是因为，优先级是1的，是最开始加入进来的服务器
　　余下的配置与刚才一样，只是少了添加群集IP地址，单击下一步，并完成配置

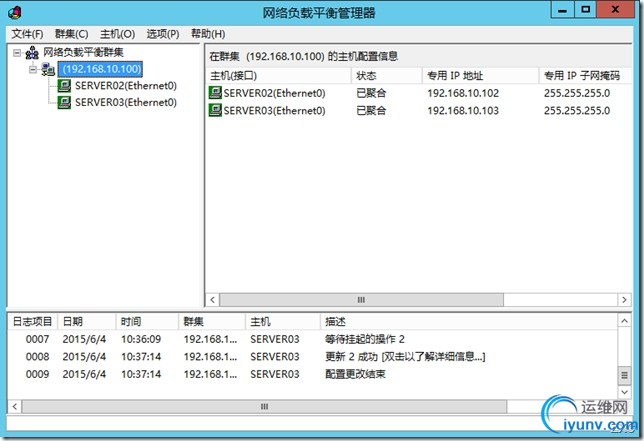

　　配置完的网路负载平衡如下图，在这里说一下，并不是配置完成，网络负载平衡就会马上生效，他会有一个配置的过程，真正完成配置的状态如下图

　　下面我们来测试一下

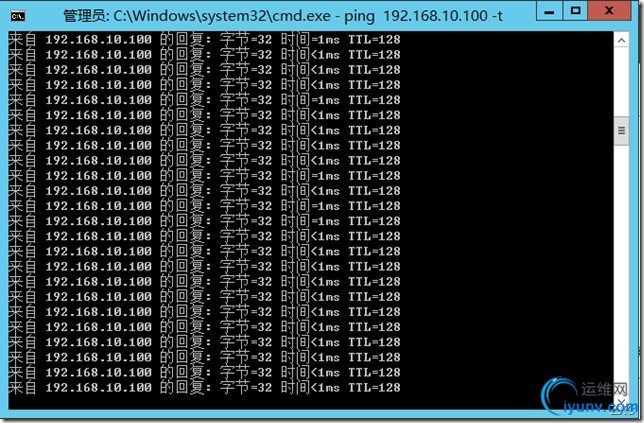

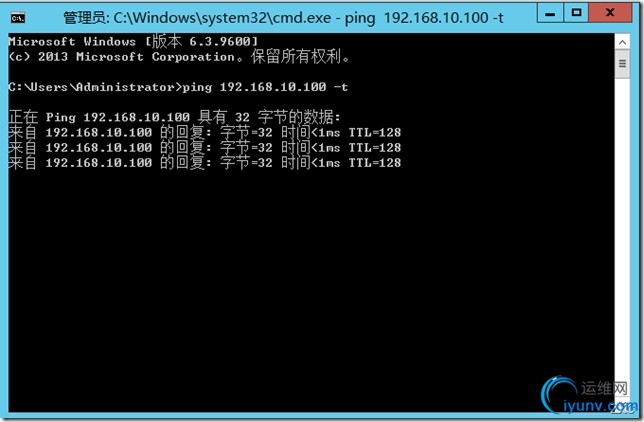

　　找一台客户机：长ping 192.168.10.100

　　然后，我们断开server02的网卡，模拟服务器故障，无法通讯

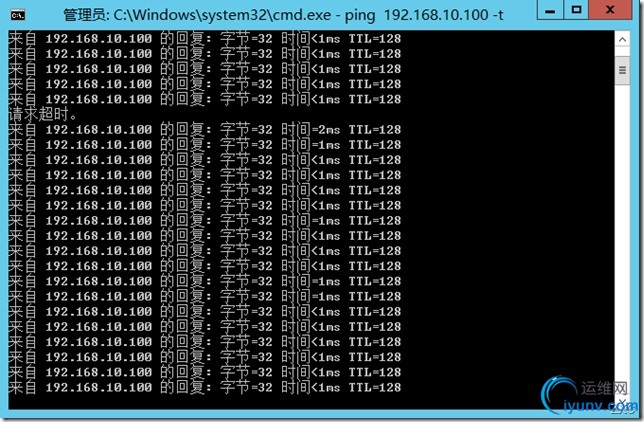

　　然后我们查看长ping的客户机，发现之断了一次，又正常通讯了

　　我们链接server02的网卡，断开server03的网卡

　　再次查看长ping的客户机，发现依然可以正常通讯

　　这说明，我们的网络负载平衡是正常的，只有在网络负载平衡正常的情况下，我们才能用实现WEB站点的高可用。
　　下面我们来实现WEB站点的高可用

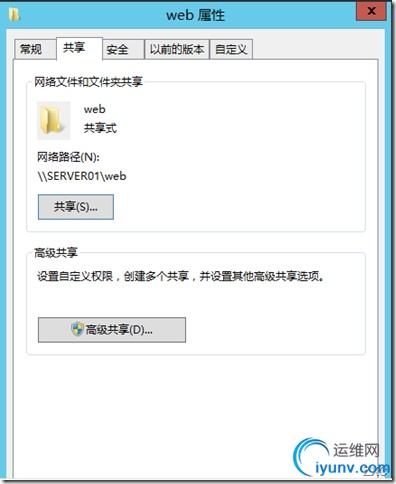

　　我们现在server01上新建一个共享文件夹，放我们的网站

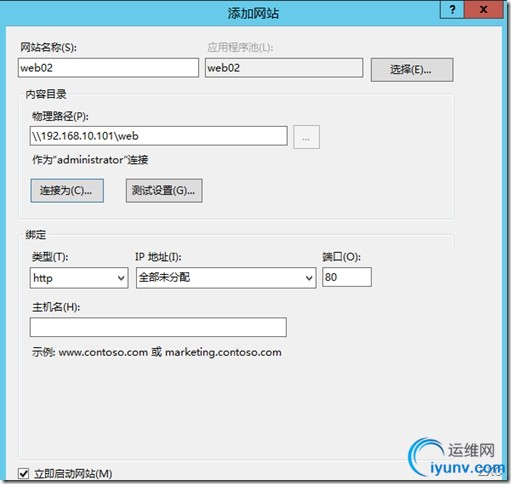

　　然后再server02和server03上安装IIS服务，并配置IIS服务器

　　Server02上的IIS配置相同

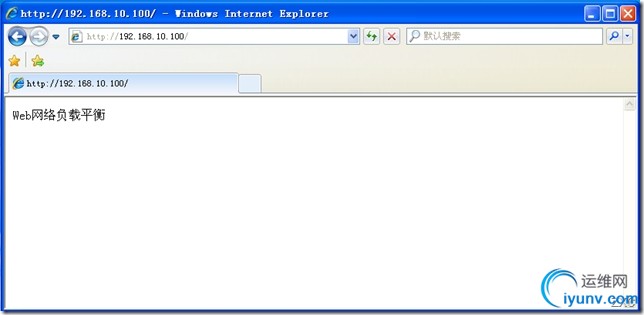

　　配置完成后，我们现在客户机上用浏览器访问http://192.168.10.100

　　然后断开server02的网卡，再次访问

　　我们发现，依然可以正常访问，到此Web服务器通过NLB实现高可用就算配置完成。
　　嘎嘎~下次见！
