***S 2012 Report Items -- 独立报表单元

lenf

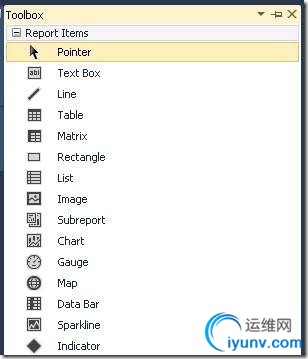

***S 2012 Report Items -- 独立报表单元
　　数据区域会与数据集细节以显示数据内容，独立报表单元则与数据集无关（文本框仅能显示单笔数据内容），但是却与报表排版与美观息息相关。
文本框
　　有别于“数据表”呈现多笔数据的特性，当我们想要加入标题或是制作报表的表头中的文字，“文本框（Textbox）”可说是最好的选择，“文本框”不但可显示报表中的数据（一次只能显示一笔），同时也可以显示参数，内置字段甚至于表达式的计算结果。前面介绍的数据表或矩阵，其实都可以视为一连串的文本框的组合，更不用提列表了，文本框是列表构成弹性报表结构的重要基本单元。
　　在操作方面，一样也是从工具箱拖拉至报表设计区，以刚才的缴费单为例，我们先输入缴费单的学校名称，请将文本框内的文字输入“某某大学”，接下来，在下方再拖放一个文本框，点击此框，选择“表达式”，并输入以下表达式内容：
　　<Fields!SchoolYear.Value+”学年度第”+Fields!SchoolSemester.Value+”续期注册缴费单”>
　　基本上，这个表达式的意思是将自定义文本以及数据列的文字相加，请记得，***S表达式中的字符串都需要以“双引号”标注。同理，各位可以将原来[SchoolCollege]字段改为“=”学院：”+Fields!CollegeName.Value”，其余字段依次类推。
　　在“文本框”中还提供许多属性可以用来变更内容的格式。
　　例如，我们将缴费单的学校名称等文本框的“TextAlign”设为“Center”，如此即可将文字内容放在中间。此外，也可以利用字型属性来设置显示的字体以及颜色格式。

　　需要注意的是，若是文本框内输入的是数字或是日期，可以利用格式化字符串的方式来更新文本框的“Format”属性，以转换成指定数字或日期的格式。这个部分想必各位并不陌生，因为之前的范例中已经利用“C0”字符串格式来调整销售金额的显示格式了，以下我们针对字符串格式做更深入的介绍。
　　格式化字符串
　　说明
　　C或c
　　显示操作系统中地区选项所设置的货币格式，包含千分位以及小数点
　　D或d
　　显示十进制数字，不包含千分号。位数不足前方补零，只支持整数格式
　　E或e
　　以科学计数显示数字，可指定小数位数
　　F或f
　　显示十进制数字，不包含千分号，可以指定小数位长度，不足者补零
　　G或g
　　以科学计数显示数字，不可指定小数位数
　　N或n
　　数字，包含千分位符号
　　P或p
　　百分比，可指定小数位数，含千分位
　　X或x
　　十六位数字，只支持整数数据
　　除了少数像是D、G或是X这类只支持整数格式的字符串之外，大多数的字符串格式同时可以指定小数点的精确位数。指定小数位数的方法很简单，只需要在字符串后直接接上要指定的小数位数即可。举例来说，我们希望数值变成小数下两位的货币格式，那么就只要将Format属性设为C2即可。
　　关于数值格式的设置，可以参考如下：
　　格式化字符窜
　　原始数据
　　结果
　　d8
　　1234
　　00001234
　　f4
　　1234.56
　　1234.5600
　　除了以上的常用字符串格式之外，也可以定制字符串：
　　定制数值字符串格式化
　　格式
　　#
　　代表数值位数
　　0
　　代表数值固定位数
　　.
　　小数点
　　,
　　千分号
　　%
　　百分比符号
　　举例来说，如果我们希望数值保留千分位符号，且小数点下两位，则此时就要在Format属性中填入=”#,###.##”，此时，原来数值“1233.567”就会被格式化为“1,233.57”。格式化字符串“#”与“0”之间最大的差别在于，如果使用“#”，当位数不足时，并不会自动补齐，而如果使用“0”，则会在不足位数之处补零。举例来说，数值“1233.5”的Format设为=”#,###.###”时，则呈现结果为“1,233.5”；但若是Format设为=”0,000.000”时，则呈现结果为“1,233.500”。此外要注意的是，如果是使用默认常见字符串格式，只要直接在Format属性输入格式化字符串即可，如果是使用定制字符串格式时，必须在开头加上等号，同时字符串前后加上双引号。
　　日期的格式化就显得更加复杂，因为涉及以符号显示还是以文字显示的问题。以下是默认常用的日期字符串格式。
　　日期格式化字符串
　　说明
　　d
　　简单日期
　　D
　　完整日期（完整年月日）
　　t
　　简单时间（时分）
　　T
　　完整时间（时分秒）
　　f
　　完整日期时间（完整年月日）
　　F
　　完整日期时间（完整年月日，时间到时分秒）
　　g
　　一般日期时间
　　G
　　一般日期时间（时间到时分秒）
　　R或r
　　RFC1123格式
　　日期格式化字符串呈现的结果：
　　格式化字符串
　　原始数据
　　结果
　　d
　　2004/7/19 下午 10:07:21
　　2004/7/19
　　D
　　2004/7/19 下午 10:07:21
　　2004年7月19日
　　t
　　2004/7/19 下午 10:07:21
　　下午10:07
　　T
　　2004/7/19 下午 10:07:21
　　下午10:07:21
　　f
　　2004/7/19 下午 10:07:21
　　2004年7月19日 下午10:07
　　F
　　2004/7/19 下午 10:07:21
　　2004年7月19日 下午10:07:21
　　除了使用基本的日期格式化字符串之外，还可以使用定制日期字符串格式来显示时间。
　　定制日期字符串格式
　　格式
　　D
　　日期
　　Dd
　　日期，不足二位数者前方补零
　　Ddd
　　星期几
　　Dddd
　　星期几完整名称
　　M
　　月份
　　MM
　　月份，不足二位数者补零
　　MMM
　　完整月份名
　　Y
　　年份
　　Yyyy
　　完整公元年份
　　举例来说，我们希望日期格式显示“2011-01-01”的话，就只要在Format属性处输入=”yyyy-MM-dd”即可。如果要显示的是“2004/1/1”，则要将Format的表达式改写为=”yyyy/M/d”。
　　除此之外，还有两个文本框属性会影响到日期格式的显示，那就是Calendar以及Language。Calendar属性是会自动将日期转换成指定国家历法的对应年份。而Language影响的范围则是使用者操作系统的地区设定，来显示地区定制的格式。
　　请注意，Calendar的设置会受到Language所影响。举例来说，当Language设为“中文（简体）”时，Calendar属性就不得设为“Japan”。如果希望设置特殊国家的历法时，必须事先将Language设置为正确的语言。
　　在新增“文本框”时，我们会发现默认的大小是固定的，若想改变“文本框”的大小，可直接拖放“文本框”的边框来调整，或是利用属性窗口的“Size”属性的“Width”与“Height”来设置，使用属性设置比较可以确保文本框的大小以便排列整齐。
　　当文本框内呈现的是数据库字段内容或计算后产生的结果时，通常都无法预期数据内容的长度是否会超过“文本框”的大小，此时，可将“CanGrow”属性设置为“True”，“文本框”会随着其中的内容横向扩展，而高度将会保持原状不会改变。相反的，也有可能显示的文字内容小于“文本框”，大部分情况下，都会让“文本框”维持原状。但如果在特别的情况下，将“CanShrink”属性设为“True”，可达到自动缩小“文本框”宽度的效果。
线条
　　线条（Line）可说是在报表单元中最单纯，容易上手的，除了可以放置在页面上任何地方，还可以随心所欲的拖放，斜放、垂直或水平的形式来梅花报表或用作为报表标题与正文的分割线，但比较遗憾的是目前***S还无法画出弯曲的线条。
　　与一般绘图工具相同的是，“线条”是由“起点（Location）”和“终点（EndPoint）”属性来定义它的位置，并且可以通过“LineColor”、“LineWidth”、“LineStyle”外观属性改变线条的颜色、粗细、样式，例如：实线（Solid）、虚线（Dashed）或点（Dotted）让线条更为活泼美观。
　　此外，“线条”的长度无法随着报表大小的改变而动态延伸，必须再以手动方式做调整，因此，如果想要使用“线条”做为报表标题的底线，建议设定“文本框”的“BorderStyle”属性，会比使用“线条”来得方便许多。
　　以刚才的徐杂费缴费单为例，我们可以利用虚线来设定缴费单的分割线，同时搭配文字方块以呈现缴费单所需的各项说明信息。
矩形
　　在***S中，矩形（Rectangle）除了作为装饰报表的图形元素外，还可以用来放置其他报表单元，不仅可将单元组化，当多个文本框或其他报表单元同时需要在报表中变换位置时，只需要移动一个“矩形”就能达到此效果，更有助于版面的编排。
　　“矩形”的属性中大多属于外观设置，其中“PageBreak”属于比较特殊的属性，利用其“Start”、“End”或“StartAndEnd”属性，可强制在报表中加入换页的效果。例如，我们在刚才的学杂费缴费单的矩形（列表一定会伴随着矩形）中设置“PageBreak”属性为“End”，就可以让学杂费单一张变成一页。
图像
　　在制作商务报表时，除了会使用文字内容之外，图形内容也是不可或缺，尤其是大多数的企业报表都希望能放入公司Logo或是说明图片，除了单纯的图像之外，也可以用来作为背景图或水印。因此，***S贴心地提供了“图像（Image）”报表单元，让报表可以经由图片使得内容更为丰富、生动。
　　***S的“Image”支持.BMP、.JPEG、.GIF和.PNG四种图像格式，并且提供多种图像来源，包括：

　　n 内嵌在报表中的图像（Embedded Image）。

　　n 从数据库读取的图像（Database Image）。

　　n 外部的图像URL。

　　以下将针对各种图像模式的操作过程进行说明。
　　内嵌
　　内嵌（Embedded Image）顾名思义是将图像嵌入报表中。使用内嵌图像时，报表设计器会以MIME（Multipurpose Internet Mail extension）的形式来编码图像，并且在报表定义文档（.rdl）将“Image”储存为文字。如此即可将所有图像的数据储存在报表定义中。使用内嵌图像的好处是，可以确保报表随时都能使用图像，但缺点是该图像文件只有这个报表可以使用，无法和其他报表共享，并且也会使报表定义的大小增加。
　　设置内嵌图像的步骤很简单，首先，从工具箱中拖拉“Image”至报表设计区域，此时，弹出的对话框中的“General”标签页将“select the image source”选择“Embedded”选项，可在“Use this image”处指定图像的路径，或是利用“Import…”功能将图像导入项目中，即可完成设置。

　　单击“OK”按钮，即可在报表数据窗口中的“Image”目录中看到刚才加入的图像，同时报表设计区域中也可以看到此图像内容，设计者可以自行调整图像大小以及摆设位置。
　　外部图像
　　外部图像可以利用两种模式来使用，第一种是将图像储存于报表单元中，第二种方式则是利用URL来引用图像。
　　相对于将图像嵌入在报表内，将图像储存在报表单元中的最大好处在于，当部署项目时，图像会被当成独立数据，会与报表定义文件分开放置在报表服务器上。假若有许多报表需要使用到相同的图片文件（如企业商标），使用者储存于报表单元的方式，即可让图像文件能够跨报表共享，且当图像文件更换时，只需要重新部署项目内的图像，不必重新部署报表，只需按下重新整理报表，即可查看更新后的图像。
　　如果希望将图像加入项目，只需在方案资源管理器中右击“Reports”图示，选择“Add”、“Existing Item…”，将文件类型切换为所有文件，即可将图像加入项目之中。

　　当项目加入图像之后，待拖拉新的图像之后，将“Select the image source”设为“External”，即可在“Use this image”的下拉菜单中看到刚才加入项目的图像名称，选择此图像即可引用到项目内。

　　另一种外部图像使用方式则是使用URL存取网络服务器上的图像文件。在报表中希望使用网络上的图像时，只需在“Use this image”区域直接输入链接到图像的URL地址（例如：/image1.jpg">http://<servername>/image1.jpg）即可，不过请注意，有些网站会设置安全性策略禁止外部盗链图片，如果有限制其实会造成引用图像失败。
　　数据库
　　前面介绍了内嵌与外部两种图像来源的使用方式，这两种图像来源比较适合在加入少量的图片文件到报表时使用，但是当文件数量较多，或是希望利用参数动态修改对应图片内容时，比较建议将图片先以二进制的方式储存到数据库中。
　　如何将图像存储到数据库中？
　　可以使用以下语法来将图像更新至图像列：
　　UPDATE 表
　　SET 图像列 =(
　　SELECT * FROM OPENROWSET(
　　BULK ‘图像路径’, SINGLE_BLOB)AS A)
　　WHERE …
　　当拖拉图像至报表设计区时，首先，将“Select the image source”改为“Database”，并在“Use this field”下拉菜单选择要使用的二进制字段，接下来，请指定该二进制编码的MIME类型，如image/jpeg。

　　接下来，请切换至“Size”标签页，勾选“Original>

　　在此使用了“List”来编排书籍的封面文件、书名、作者以及出版社信息。
　　以上是加入图像文件的三种模式，此外，图像也可以利用属性来调整相关格式。
　　当图像文件放入报表时，会发现“Image”报表单元的大小不一定会等于原图片文件的尺寸，此时，可通过图像的“Sizing”属性的四种不同设置方式，依原图片比例调整、缩放，或以“Image”项目所设置的大小为基准对原图片进行切割。

　　图像的“Sizing”属性有“AutoSize”、“Fit”、“FitProportional”、“Clip”四种设置方式。***S默认“图像”的属性为“FitProportional”。
　　设置完成图像文件后，还可以为其他报表单元设置“BackgroundImage”属性，此属性是用来设置背景图像，这是一个属性集合。
