　　DHCP为不同网段分配网络服务
　　DHCP的基本介绍：
　　DHCP（Dynamic Host Configuration Protocal）动态主机配置协议。作用就是为主机动态的分配IP地址。
　　下面我们将做一个实验，模拟一台DHCP服务器同时为企业内多个部门，不同的网段分配网络。我们的实验环境为windows server2012 R2，我们将准备三台机器，server01 、server02 、server03 注意这个实验中我将三台机器全部处于域环境中。Server01 为 域控制器，其他两台均为域成员服务器。由于我们是为不同网段分配网络服务，所以我们将server02 这台机器充当一台路由器，并进行配置操作。Server03 充当一台客户端。
　　以上是我们的实现的基本方法，下面是此次实验的具体详细步骤操作；
　　首先，下图是我们的实验环境拓扑，简单直观。Server02 为双网卡。我们按照下图为三台机器配置好IP等网络。
　　
　　我们首先要将server02 先配置成路由器，具体方法如下（路由器安装配置不清楚的可以翻看上几篇博客，有对此的具体描述）：

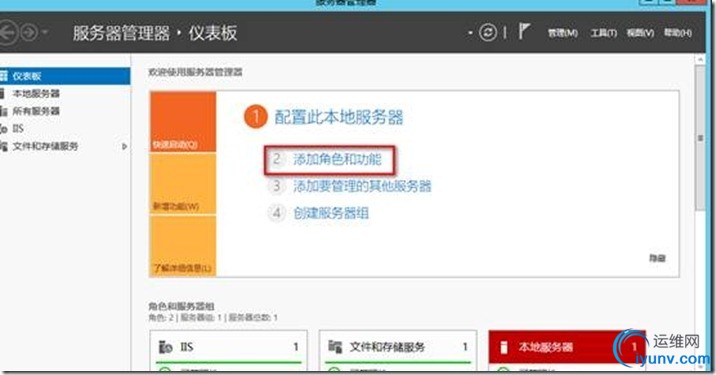

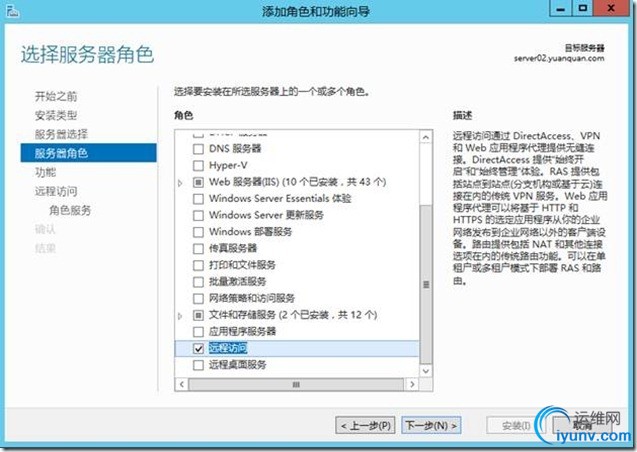

　　在server02上添加远程访问的角色，点击下一步进行安装，如图：

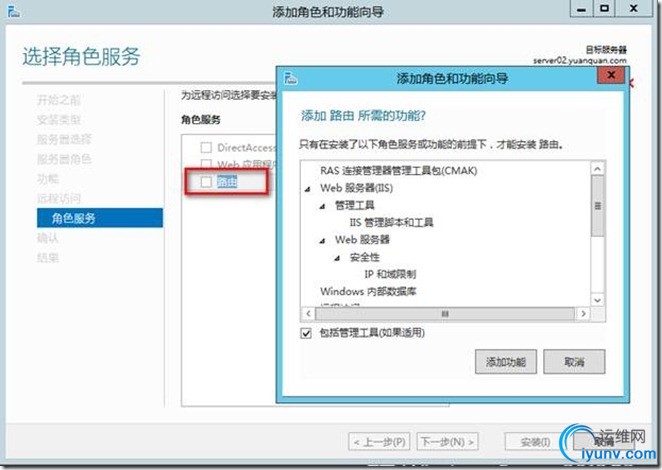

　　将路由勾选，点击添加功能，进行安装。如下图：

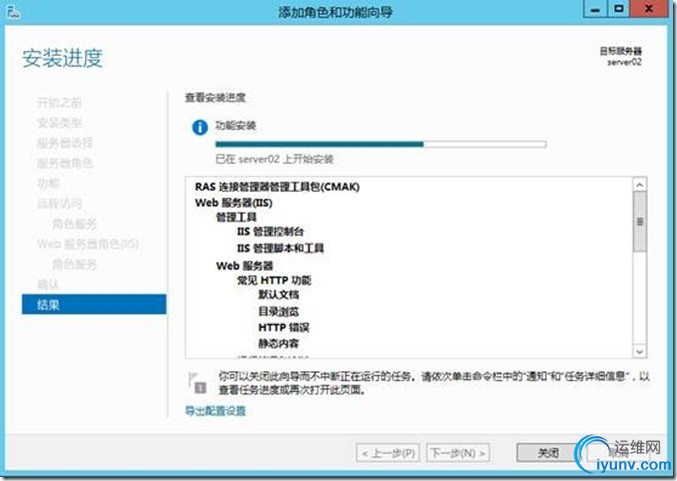

　　功能安装完成后，点击关闭。
　　

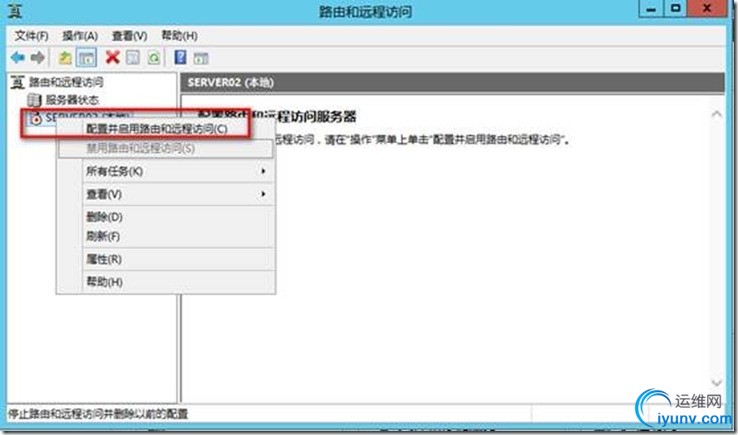

　　下面我们将配置此路由器，点击服务器名称——右键——配置并启用洛佑和远程访问，如图：
　　

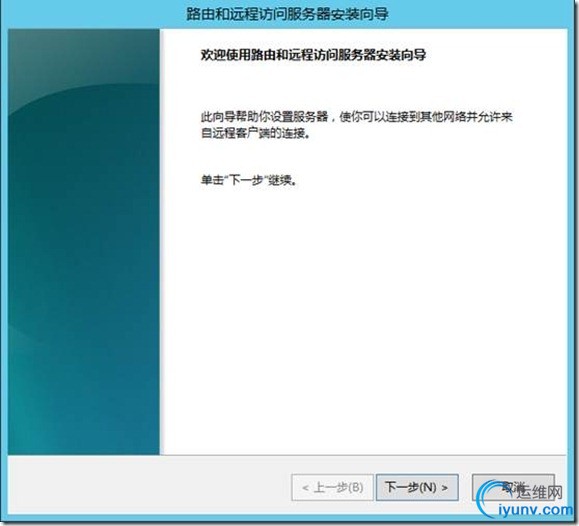

　　会出现安装向导，点击“下一步”继续，如图：
　　

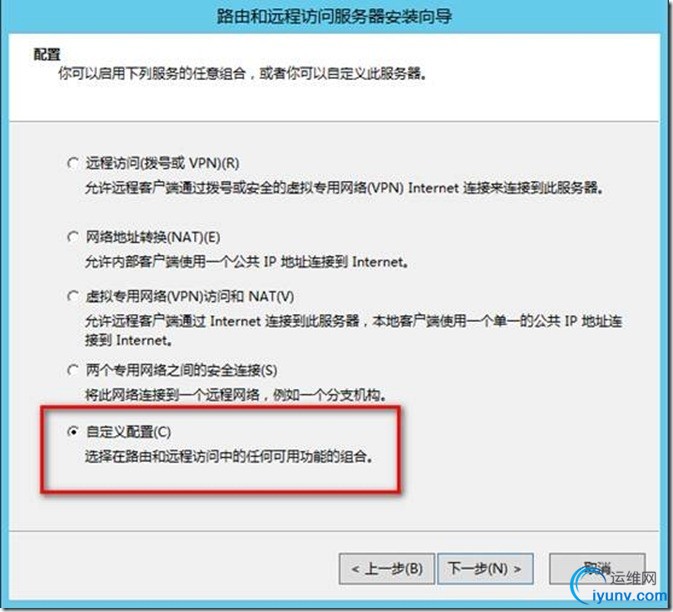

　　下一步，我们选择“自定义”配置，点击下一步，如图：
　　
　　选择LAN路由，点击“下一步”，如图：
　　

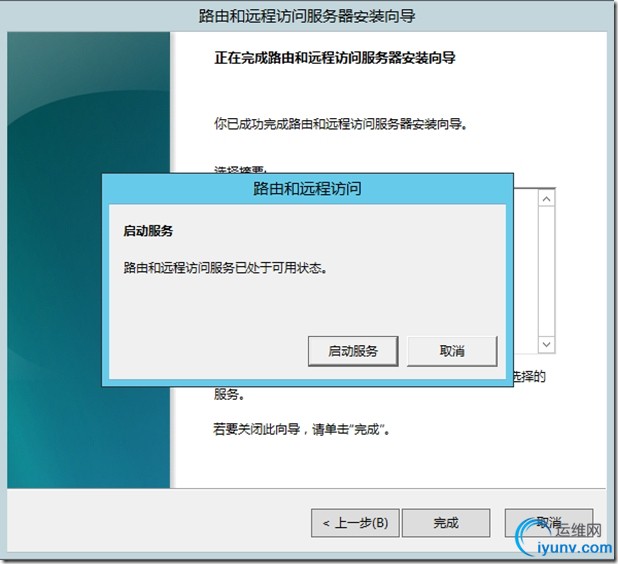

　　安装完成后，启动该服务，如图：
　　

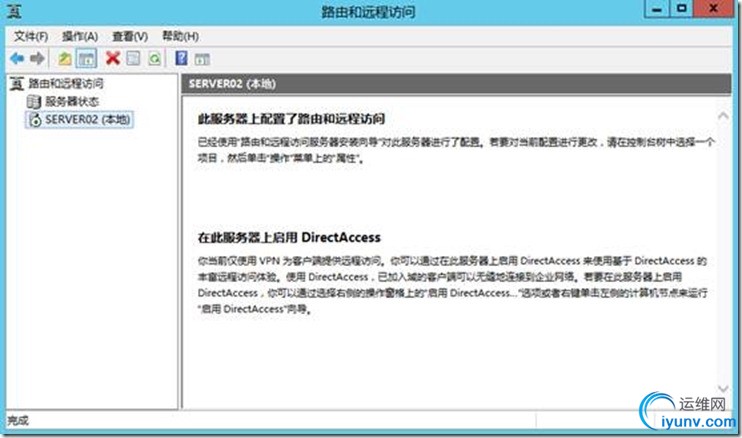

　　服务启动成功后，server02 就已经实现了路由器的功能，如图：

　　由实验拓扑图可以知道，我们将要在server01上部署DHCP服务器，我们在01 机器上进行DHCP的角色安装，如图：

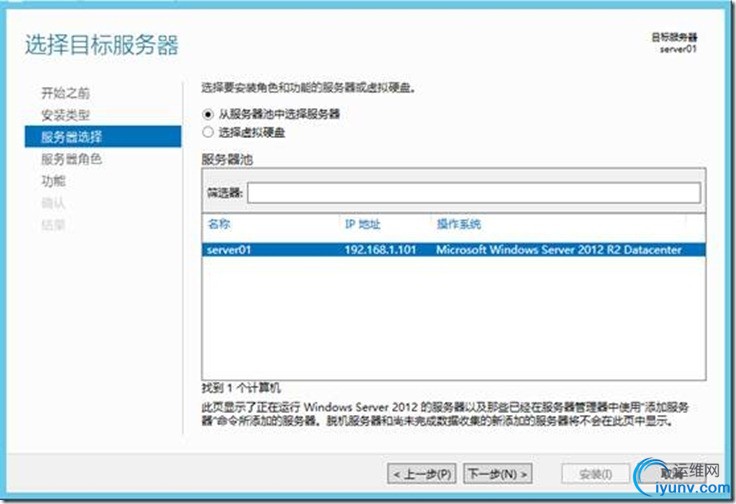

　　确认选择服务器的IP后，点击“下一步”，如图：
　　

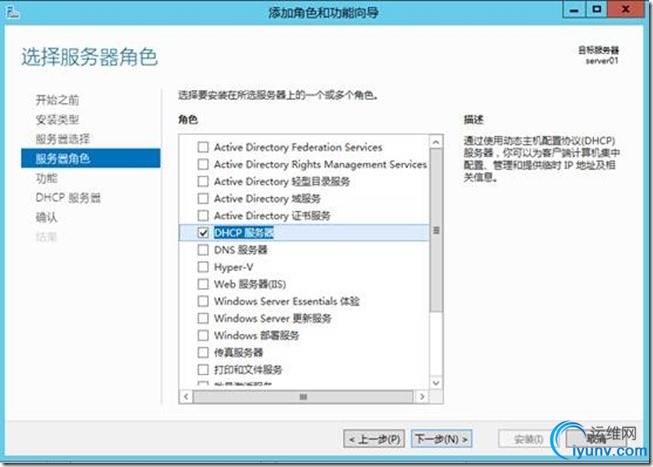

　　我们将DHCP服务器勾选，点击“下一步”默认继续安装，如图：
　　
　　安装完成后，点击“关闭”，如图：
　　

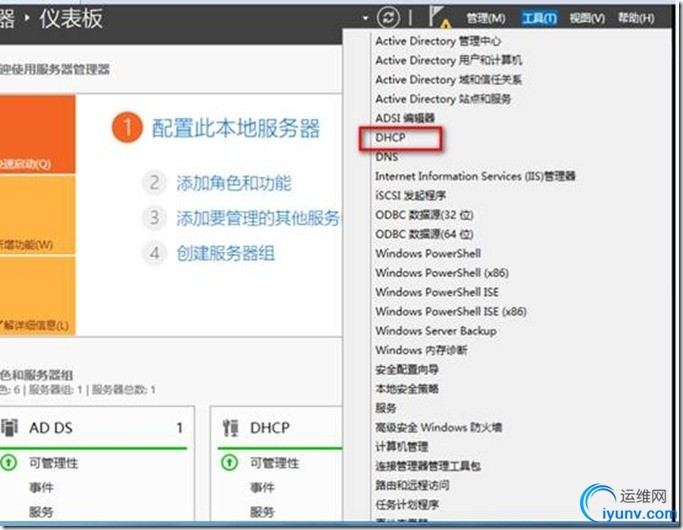

　　安装完成后点击工具——DHCP，如图：
　　

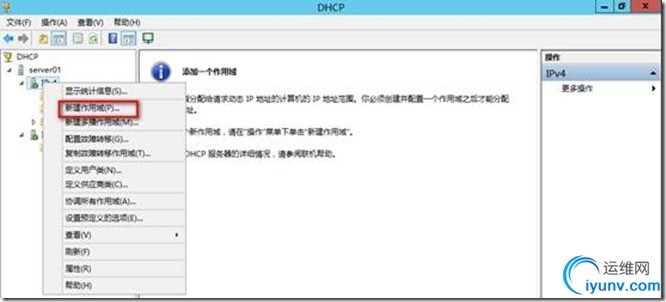

　　点击IPV4——右键——新建作用域，如图：
　　
　　弹出作用域向导，点击“下一步”，如图：
　　

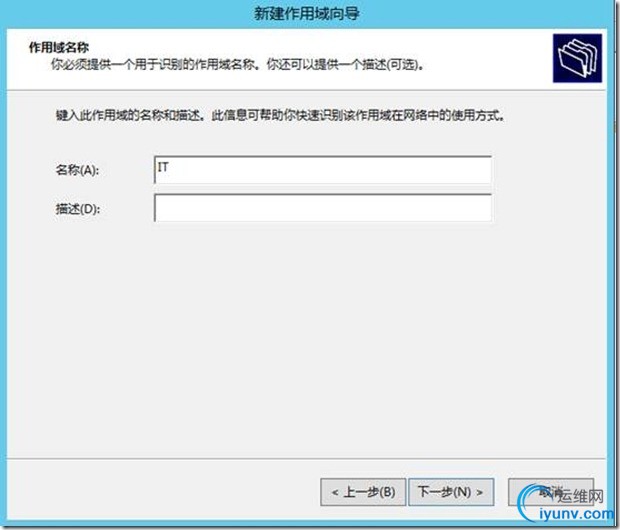

　　新建IT部门，如图：
　　

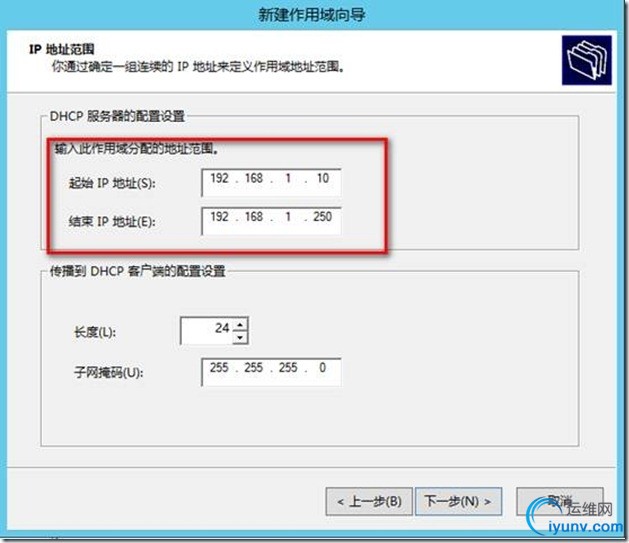

　　为IT部门分配IP地址范围如下图所示：
　　

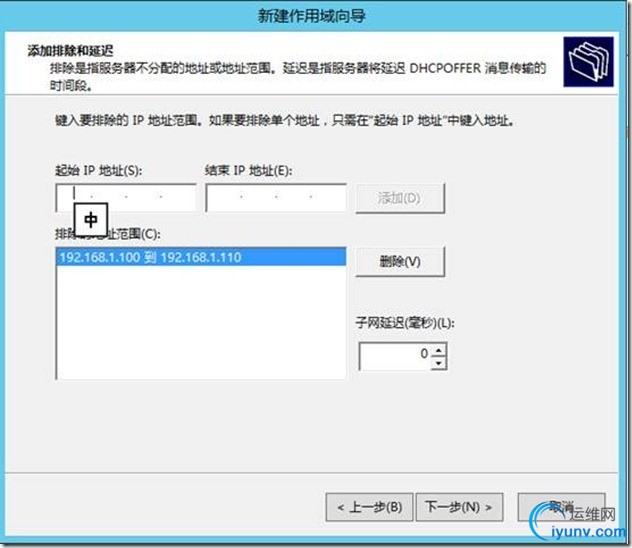

　　我们在此排除本机的IP地址，如图：
　　
　　添加默认网关，IT部门为1.0网段的网关，如图：
　　
　　下一步，点击“是”，现在激活此作用域，如图：
　　

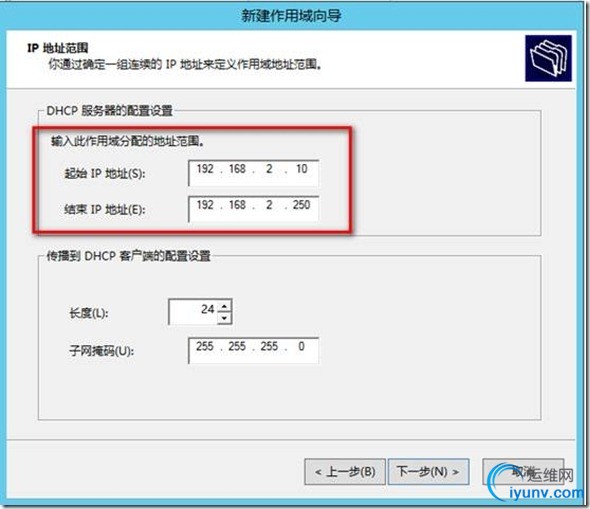

　　下面我们再新建HR部门的作用域，IP地址范围如下：
　　
　　同样的将本机IP排除，如下图：
　　

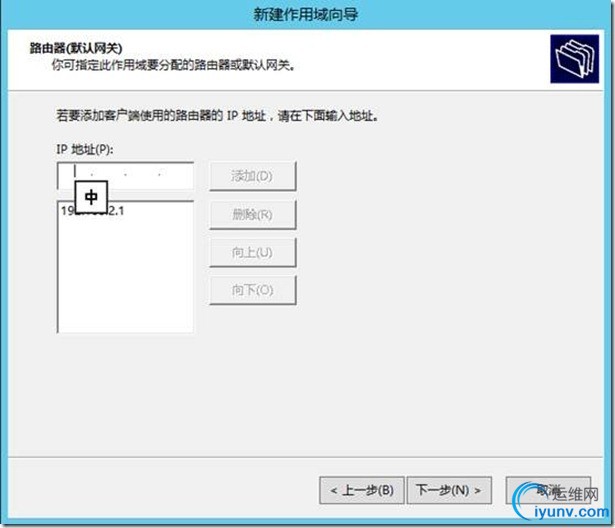

　　添加HR部门的2.0网段的网关，接下来默认继续下一步的向导，如下图：
　　
　　下一步，点击“是”，现在激活此作用域，如图：
　　

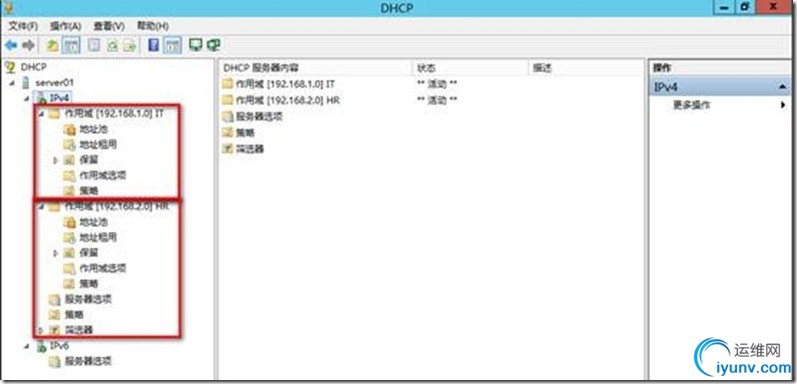

　　作用域新建完成后如图：
　　

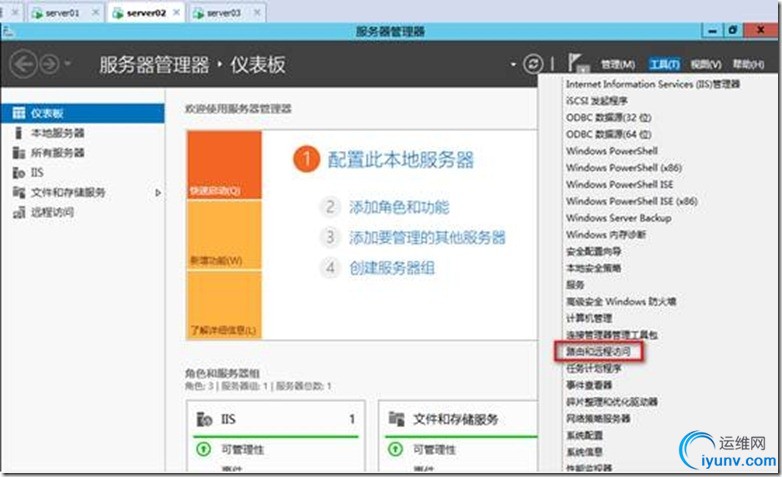

　　下面我们在路由器上（server02 ）启用DHCP中继，以允许DHCP广播包通过：打开工具——路由和远程访问，如图：
　　

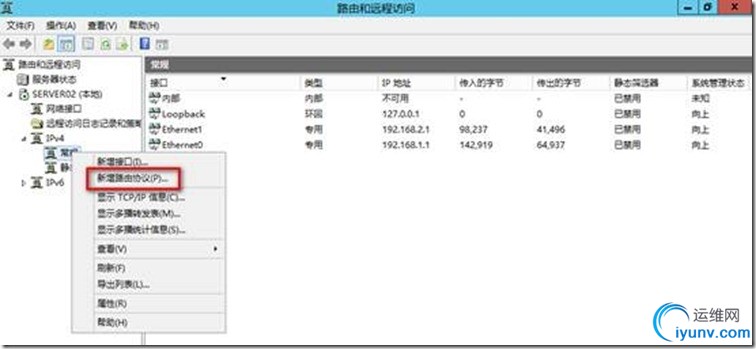

　　点击IPv4——常规——新增路由协议，如图:
　　

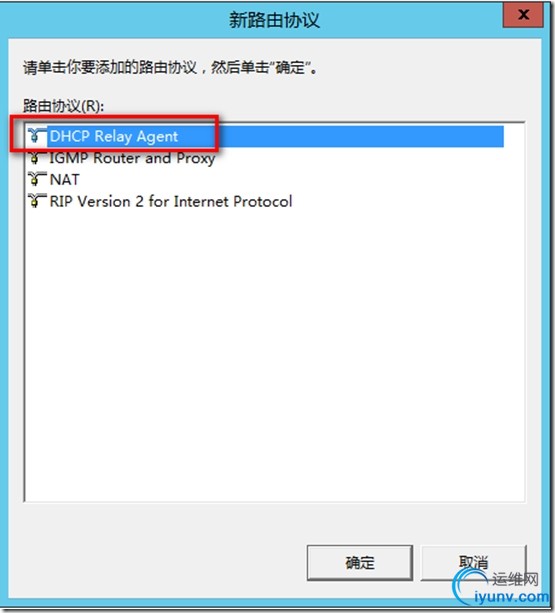

　　选择DHCP>　　

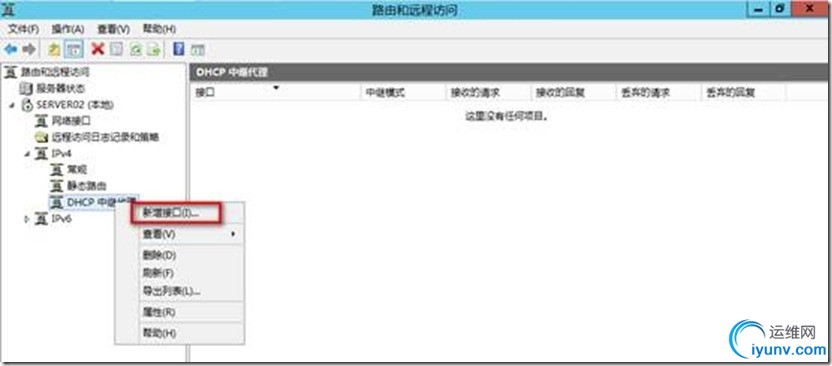

　　接下来我们会发现IPV4里多了个DHCP中继器，点击DHCP中继器——右键——新增接口，如图：
　　

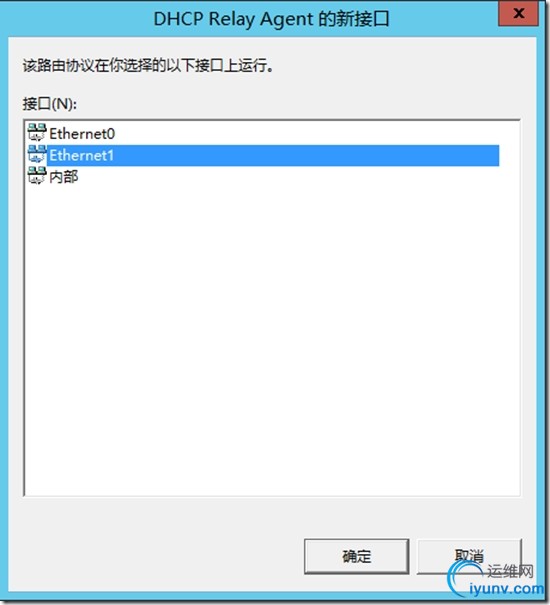

　　由于我们要为HR部门分配网络，所以我们选择与其相连的接口，如下图：
　　

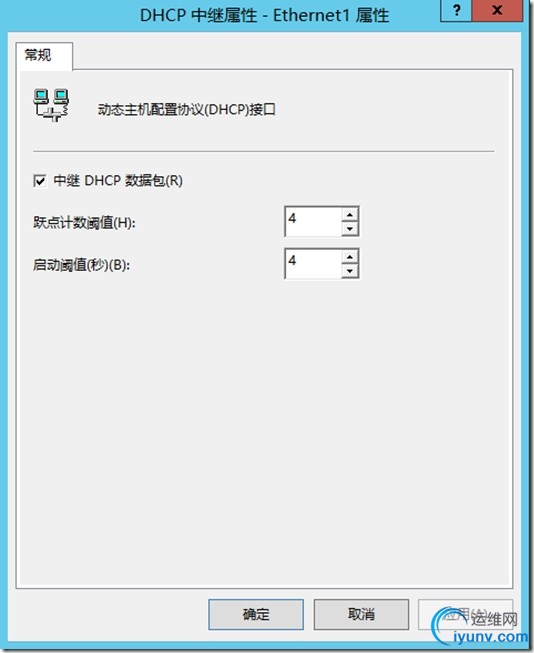

　　下一步，默认确定：
　　

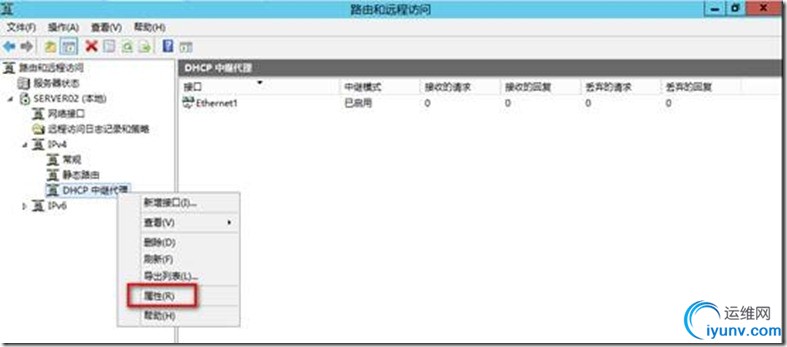

　　点击DHCP中继器——右键——属性，如图：
　　

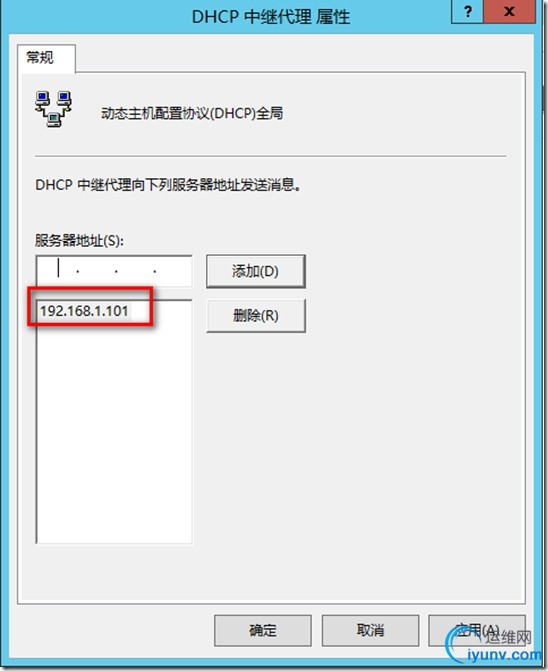

　　在其属性中，我们要添加DHCP服务器的IP地址即 server01 的IP，添加、应用、确定。如图：
　　

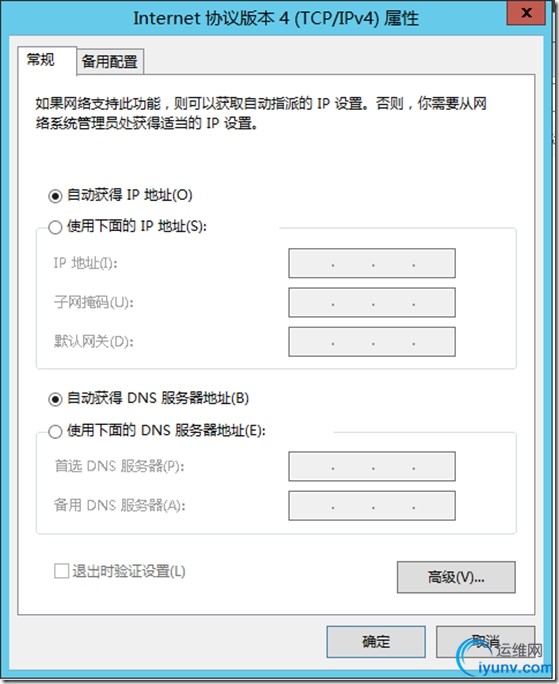

　　以上对于DHCP中继器的操作已基本完成，下面我们来到server03 上进行实验测试，首先我们将server03 的网络改为自动获取，如下图：
　　
　　为确保实验成功，首先运行ipconfig /release释放掉获得的IP，再运行ipconfig /renew重新获取IP地址，如下图所示，DHCP服务器为server03（HR部门）提供的IP为92.168.2.10
　　
　　以上就是我们在一台DHCP服务器上对不同网段进行动态分配网络服务的操作，实验步骤比较详细，感兴趣的朋友可以尝试一下呦！！~~感谢大家的观看，么么么么哒~~~~
