11-SCVMM2012之创建虚拟网络

sunny03

　　4.6、创建虚拟网络
　　SCVMM可以给Hyper-V主机配置逻辑交换机或者标准交换机。
　　所谓标准交换机，就是在Hyper-V主机上配置的虚拟网络，无法通过SCVMM进行端口带宽配置，如果要为虚拟机带宽做配置，只能通过Hyper-V管理器或者群集管理器单独为VM做配置。通过SCVMM为Hyper-V建立标准交换机，映射的是Hyper-V主机上的某块网卡，如果主机没有做NIC组，要充分利用多网卡，就需要做多个标准交换机，或者建立NIC组，将标准交换机映射到虚拟的NIC组上，这些工作完全是手动的，对于少数几台主机的环境，工作量还可以接受，但是对于规模稍大的环境，是非常麻烦的，因此，推荐使用逻辑交换机。
　　逻辑交换机是SCVMM上的一个分布式交换机，它将各个主机的虚拟网络集合起来，在网络拓扑上，看成一台大的核心交换机。这样，在管理上非常便捷。在SCVMM中建好逻辑交换机，并配好上行端口，Hyper-V主机在创建虚拟网络时会自动做好多网卡的组合，对大批量部署主机非常有利
　　下面我们开始建立逻辑交换机
　　4.6.1、创建网络站点

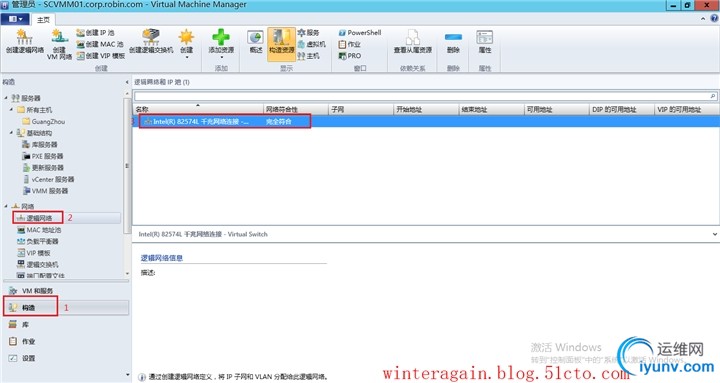

　　默认情况下，SCVMM会建议一个逻辑的虚拟网络，如下图

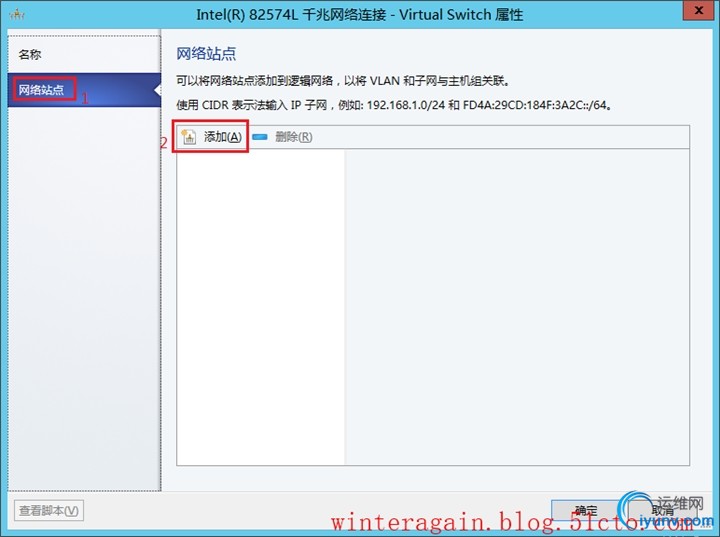

双击默认的逻辑网络，切换到网络站点，点击“添加”

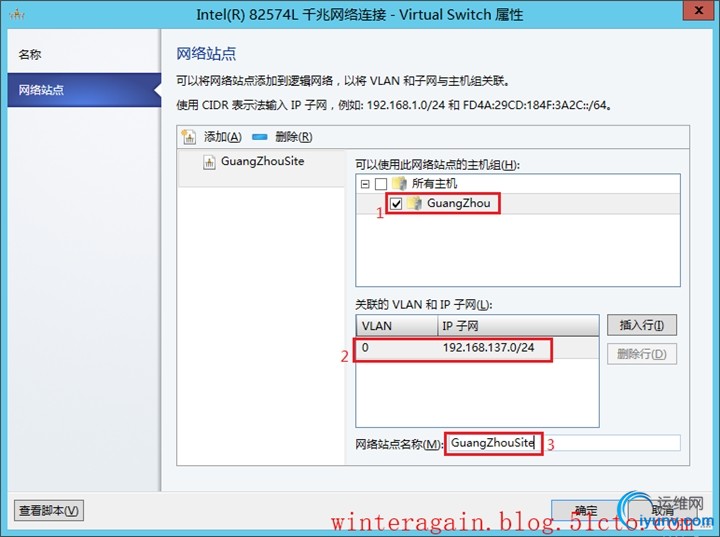

勾选主机组，然后插入VLAN和IP子网，更改网络站点名称，点击确定，可以添加过个网络站点

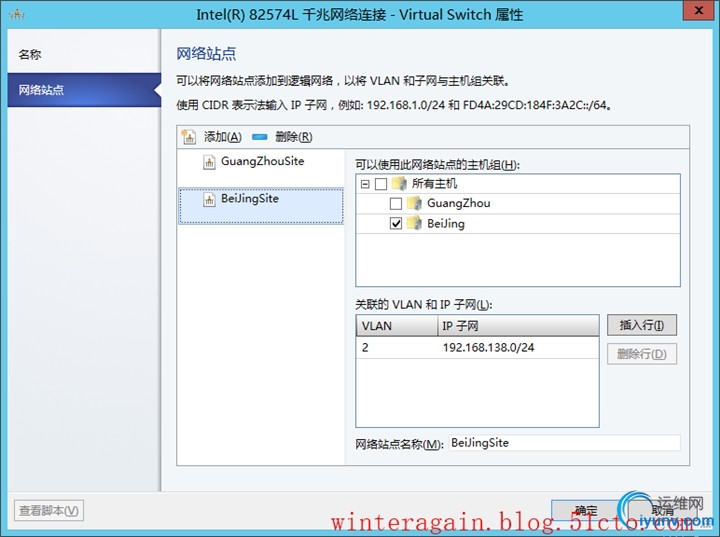

添加了两个网络站点

　　4.6.1.配置上行端口

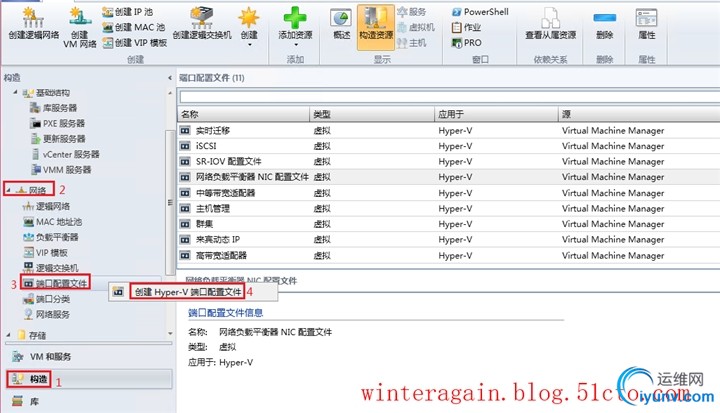

　　右键端口配置文件创建Hyper-V端口配置文件

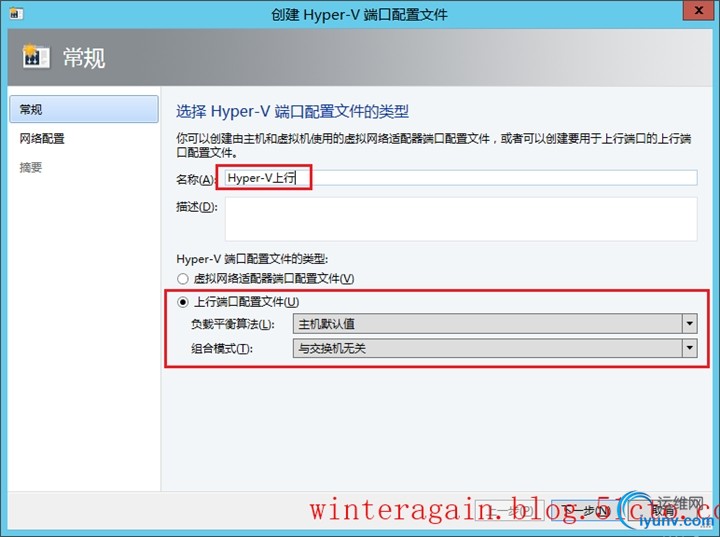

输入Hyper-V端口配置文件名称，以及上行端口配置文件的算法和组合模式如下，点击“下一步”

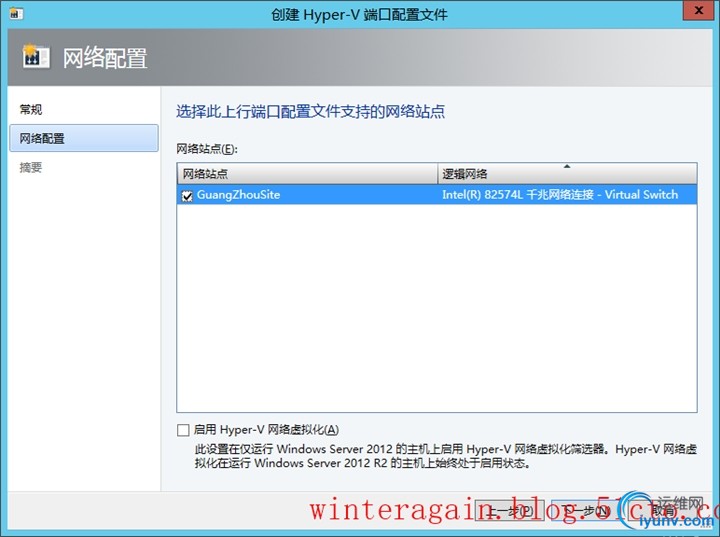

勾选网络站点名称，点击“下一步”

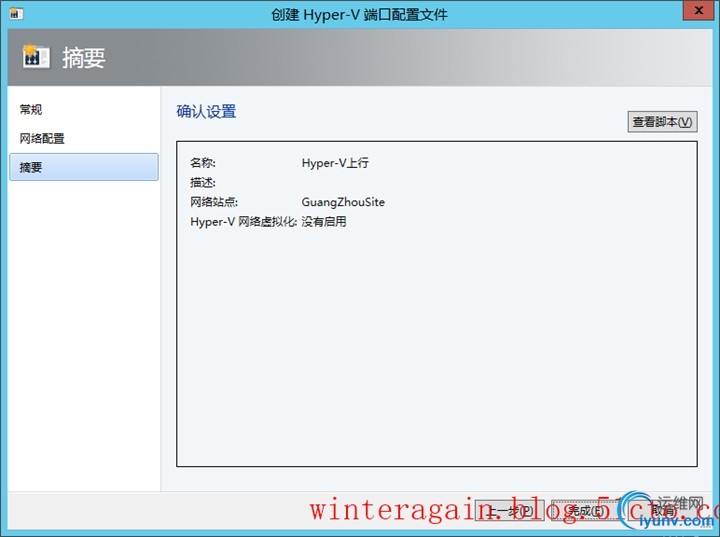

点击完成

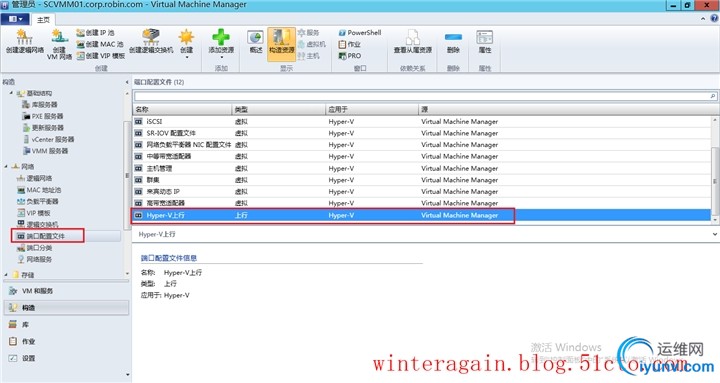

在端口配置文件下，可以看到刚刚建立的配置文件

　　4.6.3、创建逻辑网络

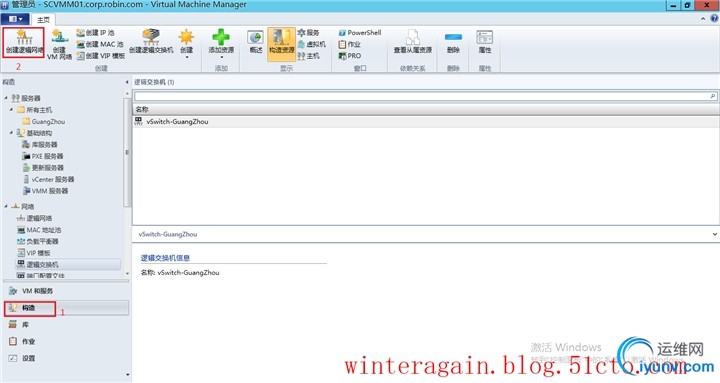

　　要创建一个新的逻辑网络，依次执行如下操作，构造à创建逻辑网络

输入名称，以及选择逻辑网络选项，点击“下一步”

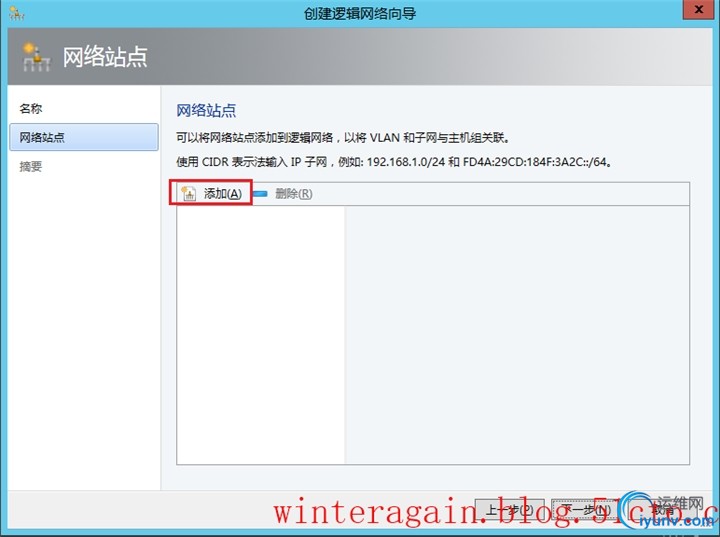

点击添加

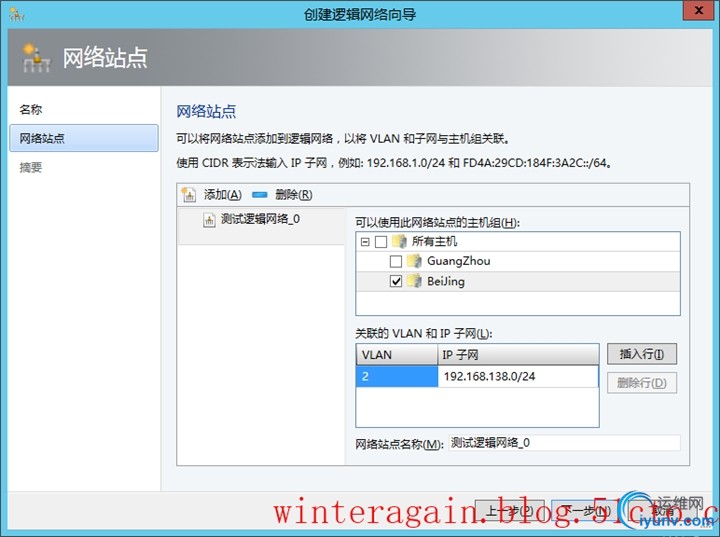

　　勾选主机组关联VLAN，点击“下一步”

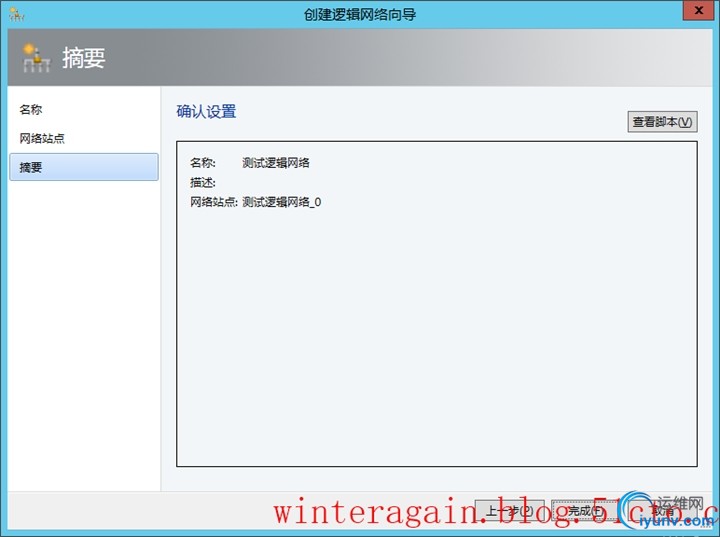

点击完成即可完成逻辑网络的建立

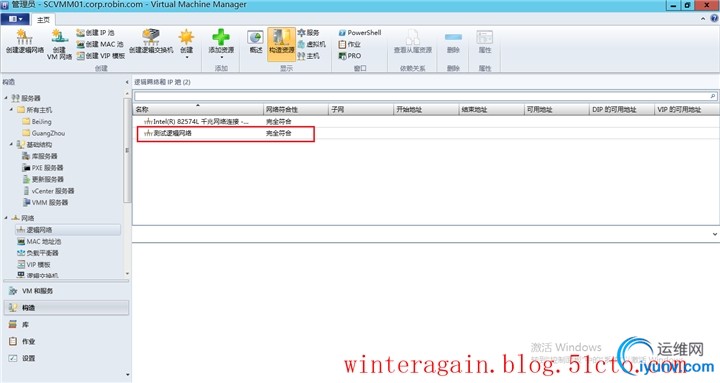

回来逻辑网络节点，可以看到刚才创建的逻辑网络
