计划用MRTG监控我管理的一些服务器性能，作为报告参考使用，于是想到了MRTG这个免费的东东，只是发觉MRTG好像停止了开发，插件不是很多，但已满足了我的要求了，主要监控网卡流量、cpu、memory、DISK、用户连接数这些信息。不啰嗦了，下面将详细记录我的MRTG使用，希望给打算使用MRTG的朋友一些参考。 由于我是用于生产环境安装的记录，有些信息改动了，不要按我的这些来一步一步操作，这样是操作不成功的，我的只是参考。 1、 安装 我用的是windows 2003 （CN）OS 平台，先下载两个软件：MRTG和Perl： http://oss.oetiker.ch/mrtg， mrtg-2.17.4.zip or better http://www.activestate.com/store/activeperl/download ，ActivePerl 5.8.8 or better 将MRTG解压，我放在C:\mrtg2174 ，文件名被我改成mrtg2174，主要是说明版本，也直接c:\mrtg即可，所以我的mrtg的bin目录为：C:\mrtg2174\bin 安装perl，我下载的文件名为ActivePerl-5.16.3.1603-MSWin32-x86-296746.msi，双击后step by step即可。默认安装在C:\perl 安装完成后，查看Path变量，应该有C:\Perl\bin; 重启系统使变量生效。 2、 snmp配置 默认windows没有安装snmp服务组件，snmp服务组件的安装到网上自己造，太多了我就不罗嗦了。 端口：怕麻烦的话开启tcp和udp的161和162 两个端口，或者关闭防火墙，呵呵！最好在agent端和snmp监控服务端都开通tcp、udp的161和162端口，省事。 agent端配置：trap服务可以停止

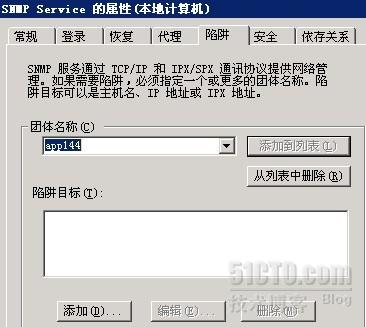

陷阱 设置团体通讯符

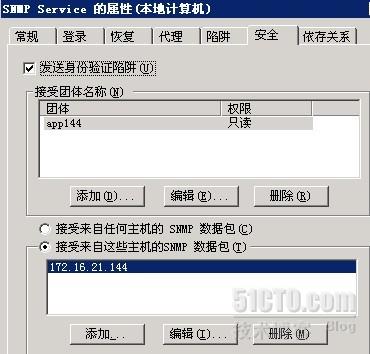

安全 设置团体通讯符的权限，通常为只读，接受主机的snmp数据包的IP填入监控服务端的IP
另外在agent端要安装informant-std-16.exe（该文件就在文章的附件里），才能监控cpu、内存等。informant-std-16.exe安装非常简单，双击安装，安装完成后就不用管了。

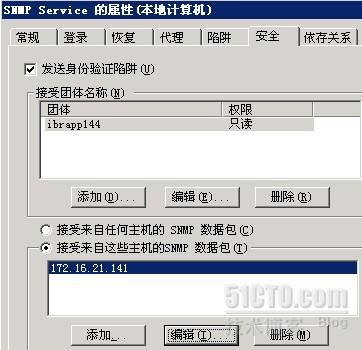

监控服务端：即安装mrtg和perl、生成监控流量图服务器。 要开通trap服务
陷阱 不要配置，为空即可 安全 设置团体通讯符的权限，通常为只读，接受主机的snmp数据包的IP填入agent端的IP

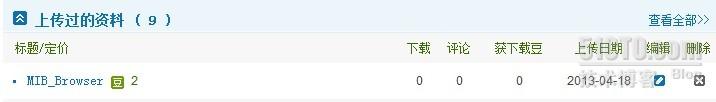

3、 OID的获取 这是个难题，我自己也是初级水平，我只是把我理解的写下，希望大家完善。 我用MIB browser获取OID，这个软件已放在我的iyunv上传资料库里，16M左右。有些人喜欢net-snmp这个软件，也可以。

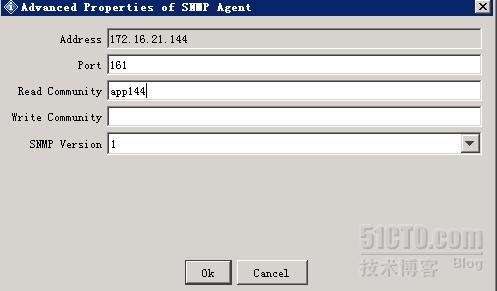

安装MIB browser很简单，安装完后在桌面会有MIB browser图标，双击运行 在advanced你配置

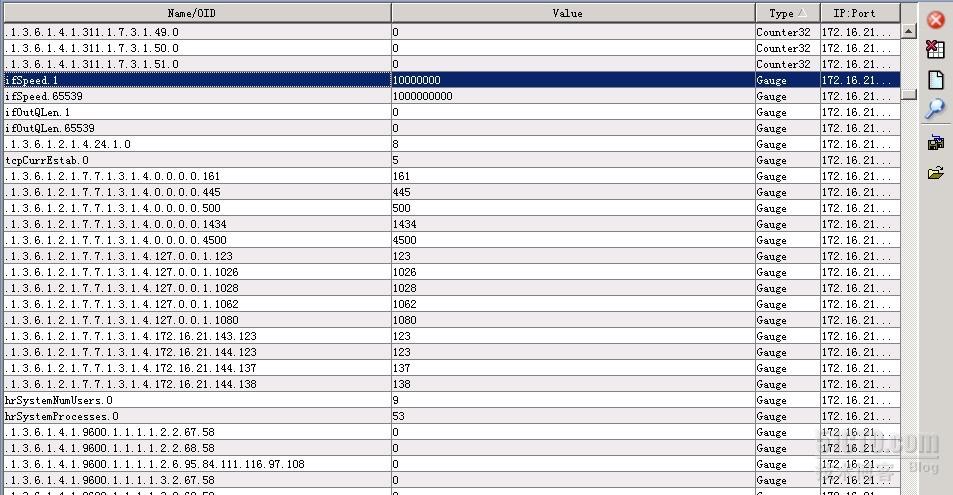

填入agent端的ip后，选择“walk”，点击Go，可以获得很多信息。
点击“type”分类，Gauge是能产生图表信息的OID了，至于Integer、Counter32等，希望大家告诉我，我没做太多深入了解。

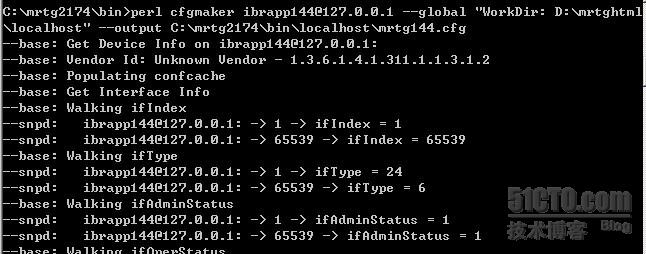

4、配置cfg文件 cfg的配置信息，大家可以参考http://oss.oetiker.ch/mrtg/doc/mrtg-reference.en.html这个页面，或者查看C:\mrtg2174\doc\mrtg-reference.txt这个文件，只不过这个文件按linux格式，你需要调整下。 生产cfg文件命令
修改配置文件mrtg144.cfg，这个文件在附件里，大家可以参考，下面是一些参数的含义：
gauge----MRTG生成的图片上带有标尺； nopercent----计算百分比； growright----图形向右增长； Target----告诉MRTG去执行那个脚本；生成数据的脚本/可执行文件 MaxBytes----最大字节数，这里我们监控CPU利用率的百分比，所以最大我们填100，如果监控其它参数要视情况而定； YLegend----纵坐标(Y轴)单位和参数； ShortLegend----单位；等页面生成以后你就可以看到这些东西出现的位置，不满意的话可以再进行修改； LegendO，LegendI----MRTG监控的两个读数分别代表的什么； Legend[1234IO] 页面选项显示标题 WorkDir specifies where the logfiles and the webpages should be created. 注：Target[name]: OID1&OID2:public@IP name在cfg文件里是唯一的，不能重复，但name你可以任意指定，比如target[cpu],你也可以Target[cpu.used]。 OID1、OID2是两个变量值，在MIB browser里的Gauge类型，对应OID的value值在图表里体现，如果图表显示一个结果，则OID1和OID2是一样，比如C盘、D盘剩余百分率。如果监控两个值，这OID1和OID2是两个不同，如cpu、memery监控。 Legend1 和 LegendI对应于一个变量值的情况 Legend2 和 LegendO对应于两个变量值的情况，仔细看配置文件应能明白。
生成html文件

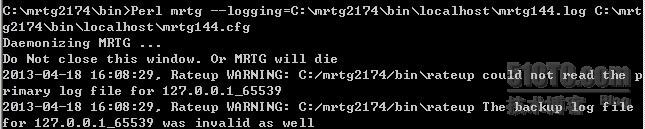

运行

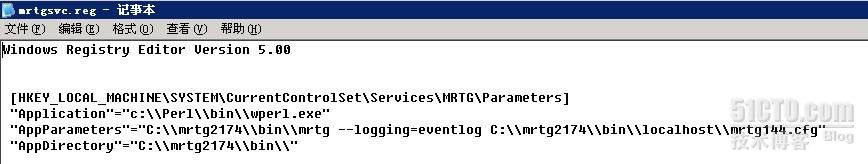

5、 注册成services运行 需要两个文件：NSTSRV.exe、 SRVANY.exe 已放在附件里 将上面两个文件放入C:\mrtg2174\bin 下。 顺便在C:\mrtg2174\bin 目录下创建mrtgsvc.reg文件。文件如下：

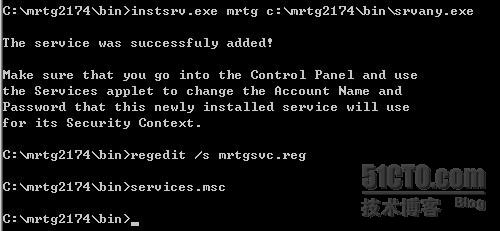

注册服务
有些朋友可能在调试过程中，碰到CPU总是没有曲线，怀疑出错了，我这里给个是cpu产生100%的小脚本，以便调试，文件名为cputest.cmd ,内容如下： echo off :a goto a 双击运行即可。
|
