[经验分享] Cisco STP生成树选举

[复制链接]
yiwi

尚未签到
发表于 2013-4-19 09:27:50 | 显示全部楼层 |阅读模式
STP生成数的主要作用：阻止因网络环路而造成的网络风暴（工作在二层）

生成树算法分为3个步骤：
  选择根网桥（Root Bridge）    #每个网络只能选一个根桥
     选择根端口（Root Ports）     #在每个非根桥上只能选一个根端口
   选择指定端口（Designated Ports） #每个网段只能选一个指定端口
                                           剩下的端口全部阻塞掉
1、 根网桥选举
选择根网桥的依据是网桥ID，网桥ID是唯一的，网桥ID组成：网桥优先级 和 网桥的MAC地址。
网桥ID中的MAC地址是自身交换机的MAC地址。
（1）在选择根网桥的时候，是依据看哪台交换机的ID值最小，优先级小的被选择为根网桥，在优先级相同的情况下，MAC地址小的为根网桥。

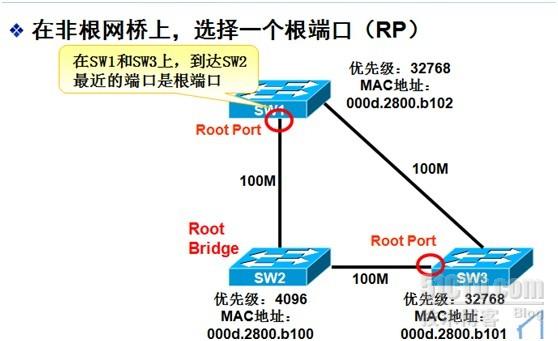

2、 根端口选举
（1）       在非根网桥上，直连根网桥的端口都是根端口
（2）       根端口的选择顺序
      到根网桥最低的根路径成本
       直连的网桥ID最小
      端口ID最小

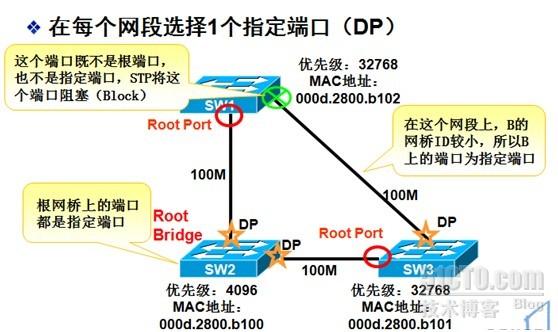

3、 指定端口选举
（1）根网桥上的端口都是指定端口
（2）在每个网段上，选择2个指定端口
（3）非根网上的指定端口，选择顺序
    根路径成本较低
     所在的交换机的网桥ID的值较小
      端口ID的值较小

图1


图2


图3


总例：




Cisco
