WSFC2016 VM弹性与存储容错

82870034

　　很高兴今天给大家介绍微软2016群集的VM弹性和存储容错技术，在老王看来，WSFC 2016里面针对于群集运作，VM弹性是一项很重要的改变，和滚动升级一样，是一种颠覆式的思维。
　　简单来说，在大家的认知里，群集就是应该当检测到节点不可用之后，快速进行failover，把应用继续转移到其它节点上运行，对吧，相信大家都认同这一点。
　　2012R2里面默认相同子网和跨子网都是每隔一秒全网检测一次，五次检测失效，即判定该节点不可用，RCM开始根据群集数据库内容，故障转移角色到其它节点运作，检测时间和检测失败次数操作，可以改，如果您的环境存在网络不稳定的情况，严格的监测会导致节点频繁故障转移，您也改成松散一些的1秒检测一次，20次检测失败，再执行故障转移
　　但是这个阀值不易修改太久，原因，一个是因为这个值是针对整个群集级别，如果群集上面有很多应用则所有应用都将受到这个影响，其二是如果检测次数时间过长，会导致宕机时间很久才被发现，因此2012R2及之前，微软建议，最长设置为20次检测失败就故障转移，不建议超过这个数值
　　但归根到底，我们修改监测阀值，还是为了解决网络不稳定的问题，以及用户特定的需求，例如，如果客户网络不稳定，检测会存在瞬时中断，而且也没办法更改，那么就可以把监测阀值设置宽松一些，如果客户环境网络很稳定，需要很严格的检测来保证SLA，也可以把检测阀值设置严格一些。
　　这是2012R2时代的解决方案，到了2016，微软认为，真正的故障转移情况已经并不多见，反而是瞬时故障的情况更常见，例如节点短暂无法进行网络通信，或短暂无法和存储连接，之后又立刻恢复了，因此微软重新设计了群集中VM故障转移策略，能够让一定时间内的节点瞬时故障，不必再触发节点虚拟机的故障转移。
　　在WSFC 2016中，VM弹性功能默认被启用，在2016 TP1中这项功能默认被禁用，随后的版本都默认启用，运行Get-Cluster |fl * 可以看到和VM弹性相关的配置

　　参数说明
　　ResiliencyLevel : IsolateOnSpecialHeartbeat或1，AlwaysIsolate或2，默认为AlwaysIsolate，即在发生节点瞬时中断后，在一段时间内可以允许虚拟机在线或暂停状态，IsolateOnSpecialHeartbeat即当检测到瞬时中断后，立刻置节点为失败状态，执行failover
　　之前我们说过2016里面重构了VM故障转移策略
　　到底是怎么重构的呢
　　在WSFC 2016里面，假设你发生了瞬时中断，例如

• 　　网络短暂不稳定，节点无法和其它节点通讯

• 　　群集服务崩溃，无法与其他节点连接

• 　　管理员误操作


　　当发生例如这种瞬时中断，群集现在新增了三个属性

• 　　隔离：针对于群集节点，在规定时间内，群集节点发生瞬时中断后，状态会被标记为隔离，该成员不会再是合格的群集成员，但上面托管的虚拟机，在一定时间内依然可以正常运行

• 　　未监视：针对于群集管理器中看虚拟机状态，如果当节点发生瞬时中断，变成隔离状态后，在群集里面看虚拟机，虚拟机会是未监视状态


　　如果虚拟机存储在SMB3/SOFS路径下，节点隔离状态后虚拟机可以使用Online状态运行，因为SMB可独立运行，如果虚拟机存储在FC/FCoE/iSCSI/ShareSAS等块存储构成的CSV路径下，那么虚拟机会被置为暂停状态，因为节点被隔离后，不是合格的群集成员，也将失去CSV的访问资格，如果节点恢复正常，虚拟机会从暂停状态中恢复正常运行，如果节点的瞬时中断一段时间内未恢复，虚拟机将会被failover到其它节点运作。
　　3. 检疫持续：我们会设定一个时间，在这个时间内，节点如果发生瞬时中断后又恢复了，虚拟机不会被迁移，只是继续运行，但如果节点在一小时内，被隔离达到一定次数，多次发生瞬时中断，则我们判定该节点当前不正常，该节点可能会导致应用不稳定，因此我们会把该节点置为检疫状态，置为检疫状态的节点，在一段时间内该节点将处于检疫状态，上面所有的虚拟机会被实时迁移走，直到我们分析判断该节点恢复正常后，再重新加入群集。
　　ResiliencyPeriod：配置节点在隔离状态下运作的时间，默认为240秒，即240秒内的瞬时中断，可以被接受，不需要发生故障转移，如果超过240秒仍未恢复，则按照群集检测走，执行故障转移操作。
　　#配置隔离状态时间
　　（Get-Cluster）.ResiliencyDefaultPeriod = 60

　　#关闭隔离状态功能
　　（Get-Cluster）.ResiliencyDefaultPeriod =0
　　#配置单个虚拟机级别隔离状态时间(即未监视状态时间)
　　（Get-ClusterGroup“stat”).ResiliencyPeriod =  60
　　QuarantineThreshold：节点进入检疫状态前的隔离次数，默认为3，即节点一小时内被置为3次隔离状态后，则节点进入检疫状态，所有虚拟机会被实时迁移走
　　#配置进入检疫状态前的隔离次数
　　(Get-Cluster).QuarantineThreshold =<value>
　　QuarantineDuration：节点处在检疫状态下的时间，默认为7200秒，在这段时间，节点将不承载应用，所有虚拟机被实时迁移走，管理员可以排查频繁导致瞬时终端的问题，如果修复好了后可以手动让节点提前恢复，或等到7200秒自动恢复。
　　#配置检疫状态时间
　　(Get-Cluster).QuarantineDuration = <value>
　　这项技术说太多可能会觉得枯燥，下面我们实际来看一下案例
　　当前环境里面四台虚拟机，其中RODC运作在SOFS路径，其它三台虚拟机运作在通过ISCSI提供的CSV路径下，我设置节点隔离状态时间为60秒，检疫状态时间为600秒，这里老王只是为了测试快点看到结果，真实环境下建议根据实际时间评估，多长时间内可以算作瞬时中断，频繁发生瞬时中断我需要多长时间进行排查问题节点。
　　WSFC 2016中要实现VM弹性的功能要求

• 　　群集功能级别为9

• 　　虚拟机配置级别升级至少6x以上


　　在老王的实验中，我将模拟一个群集服务短暂崩溃的场景，模拟群集服务强制停止后，观察群集的反应

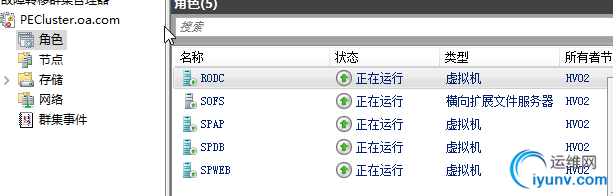

　　当前群集四台虚拟机都承载在HV01

　　我们通过强制停止节点上面的clussvc进程来模拟群集服务崩溃
　　Stop-process -name clussvc -Force

　　可以看到，群集服务崩溃后，节点会被置为隔离状态

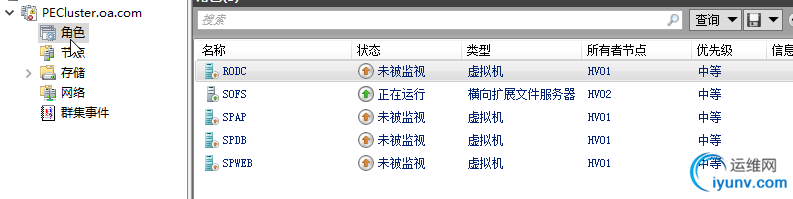

　　所有虚拟机在群集里面看会是未被监视状态，这只是个群集管理器中看到的临时状态

　　但其实在Hyper-V可以看到，实质上，存放在SOFS的RODC在60秒内会持续运行，运行在CSV上的其他虚拟机，虽然显示 正在运行-关键，这个中文显示是错的，英文上面显示为Paused-Critical，实质上它们是因为节点被隔离，失去到CSV的资格，而被置为暂停状态。

　　如果60秒内，节点又恢复正常了，瞬时中断恢复，网络恢复正常，服务不再崩溃，管理员恢复了误操作，则节点重新加入回到正常状态，已被暂停的虚拟机会重新开始运行，本例中我们强制终止clussvc进程后，稍后会自动启动起来

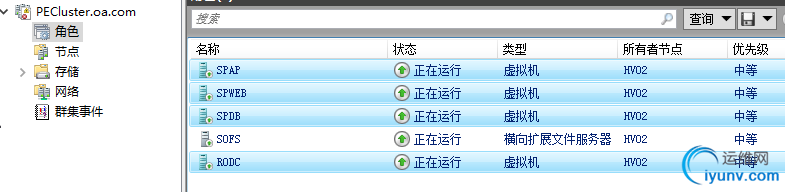

　　如果60秒内，瞬时中断，或是群集服务崩溃，或是网络临时中断，或是管理员误操作，没有得到修复，则节点会被置为Down状态，所有被置为未被监视状态的虚拟机会被迁移到其它活着的节点上，迁移过程是快速迁移，针对暂停的虚拟机会置为关机状态再迁移走。

　　下面我们模拟1小时内3次隔离的情况发生，即同一节点三小时内发生瞬时中断

　　可以看到，在节点的地方查看发现已经从红隔离变成了绿隔离，但其实这个绿色的已隔离和上面红色的已隔离已经不是同一个意思，一个是Isolate，一个是Quarantine，进入绿隔离状态其实应该是我们说的检疫状态，即根据我们定义的算法，群集已经可以判断这个节点不正常了，它生病了，不应该再继续承载虚拟机，因此上面所有的虚拟机都会被实时迁移至其它节点，并在QuarantineDuration时间内，节点都将处于检疫状态，这时候管理员可以对节点进行错误诊断，确认频繁发生瞬时中断，是否意味着有真实的问题存在需要处理，

　　如果600秒时间到了，则群集认为您已经解决了该问题，自动解除检疫状态，放节点正常加入群集，如果您不想等待这个时间，或者您在已经提前解决了频繁瞬时中断的问题，那么您也可以运行命令 Start-ClusterNode -CQ 执行ClearQuarantine操作，把节点手动恢复正常

　　相信通过以上实验大家对于VM弹性功能已经有了一定了解了
　　有了这项技术后，我们可以让群集保持以前的样子，根据检测信号完成快速的故障转移，也可以根据通过VM弹性技术，设置在一定瞬时中断时间内，接受短暂的中断又恢复，不需要立刻执行故障转移，可以分别把主机在瞬时中断下做隔离处理，甚至进一步检疫处理，相对来说更加正规一些，也比原来我们调整检测信号的方式来的效果更好，因此如果大家环境中有瞬时中断的情况，不妨了解使用下这项功能。
　　如果不想要VM弹性功能，还想恢复以前基于信号检测直接做故障转移的运作方式
　　设置VM弹性值如下，则回到从前，需要注意，在2016TP2之后的版本，这项功能默认被启用，因此当发生网络中断，服务崩溃如果发现应用没快速故障转移，不要惊慌，那么是因为群集自动开启了VM弹性功能，不想要它，直接这样disable掉即可

　　关闭VM弹性后，再次强制停止clussvc进程，发现节点直接进入故障状态，执行故障转移

　　以上为VM弹性功能，可以帮助我们解决节点级别的网络，系统，误操作等瞬时故障，除了计算级别可以有这种弹性功能，2016还在虚拟机存储中也添加了这项技术，主要针对于虚拟机访问VHDX，在2012R2中，如果虚拟机忽然访问不到VHDX，虚拟机肯定会崩溃无法使用，当存储再次可用，我们可能也需要重新打开虚拟机。
　　在WSFC 2016中群集虚拟机可以和存储实现更好的容错功能，非常的神奇，我们可以设置一个允许中断时间，在这段时间内，如果群集虚拟机到存储之间发生了瞬时故障，无法访问VHDX了，可以把虚拟机置为暂停关键状态，虚拟机将被冻结，状态得到保存，所有虚拟机的IO也都会被冻结
　　当VHDX恢复访问后，虚拟机从暂停状态回到正常运行，状态释放，所有IO得到正常运转，通过这样内置的存储容错功能，可以帮助我们在存储短暂连接失效的时候提供一种很好的方案，当存储再次可用时，虚拟机自动load io，对于用户来说，停机时间得到改善。
　　当前除了RODC虚拟机，其它虚拟机都是直接连接到的CSV，我们直接在ISCSI上面禁用掉16群集用的数据磁盘，这样CSV也就是失败，节点到存储失败，VHDX也再也不可读取

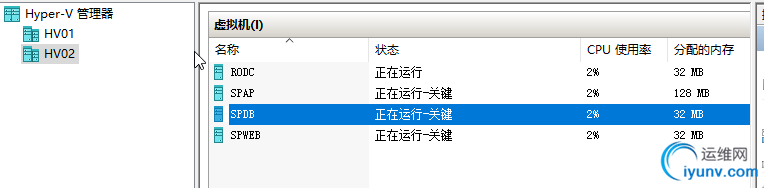

　　可以看到虚拟机又被置为正在运行-关键，但其实这个状态应该是Paused-Critical

　　那么这个冻结虚拟机IO的时间是有限的，默认是30分钟，不可以太长，不可以是无限期的，在一段时间内，如果虚拟机仍然无法连接到VHDX，则VM将会关闭，下次启动将是冷启动

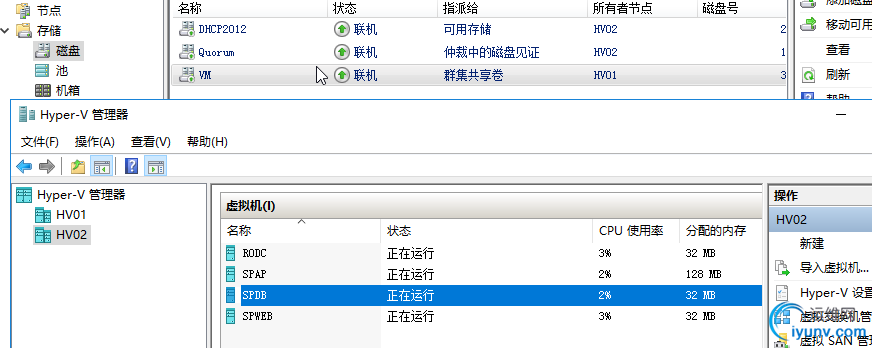

　　30分钟之内如果虚拟机恢复到存储的连接，则继续运作，虚拟机被置为正在运行，继续保留之前的工作状态，所有操作和IO正常运转，如果这个到存储的故障很短，那么对于用户来说是感受不到的，一旦存储连接上后，虚拟机会很快恢复运转，SOFS虚拟机最快，其次是CSV虚拟机，开挂的ShareVHDX虚拟机会直接执行实时迁移。

　　#配置虚拟机存储容错，HV级别配置虚拟机
　　开启虚拟机容错功能
　　Set-VM -AutomaticCriticalErrorAction  <None | Pause>
　　默认为Pause，即存储无法连接时暂停，改成None则回到以前状态，如果要修改需关闭虚拟机！
　　配置虚拟机存储无法连接等待时间 默认30分钟
　　Set-VM –AutomaticCriticalErrorActionTimeout <value in minutes>
　　针对于ShareVhdx虚拟机在Hyper-V 2016会每隔十分钟轮询一次，存储是否可用，如果不可用则自动实时迁移到其它节点上。
　　VM存储容错功能，仅支持基于CSV的VHD，VHDX检测，或sharevhdx，sofs
　　不支持为群集化的本地VHD VHDX
　　不支持使用直通磁盘，或USB存储的虚拟机
　　以上，老王为大家介绍了VM弹性和存储容错的功能，关注这项技术很久了，一直很想把这项技术介绍给国内的朋友，这次终于写好了，希望能够为看到的朋友带来收获，如果您的环境中存在节点，网络，存储的瞬时故障，现在您可以通过2016中的VM弹性技术进行控制，尤其是针对于存储的神奇容错功能。
